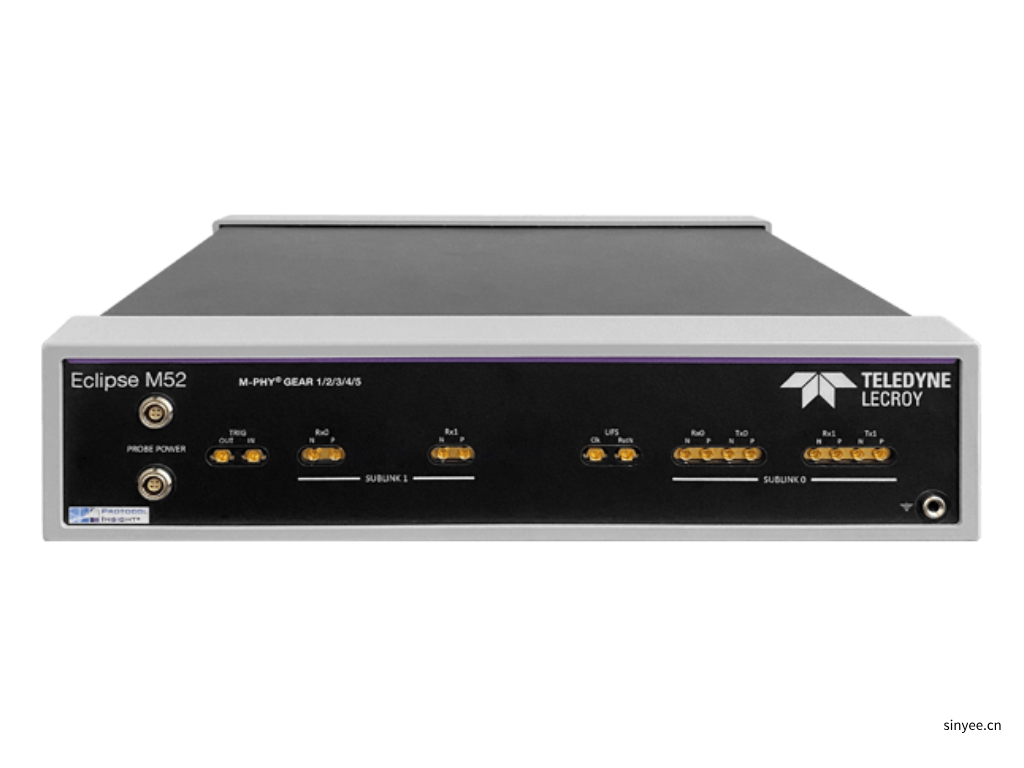

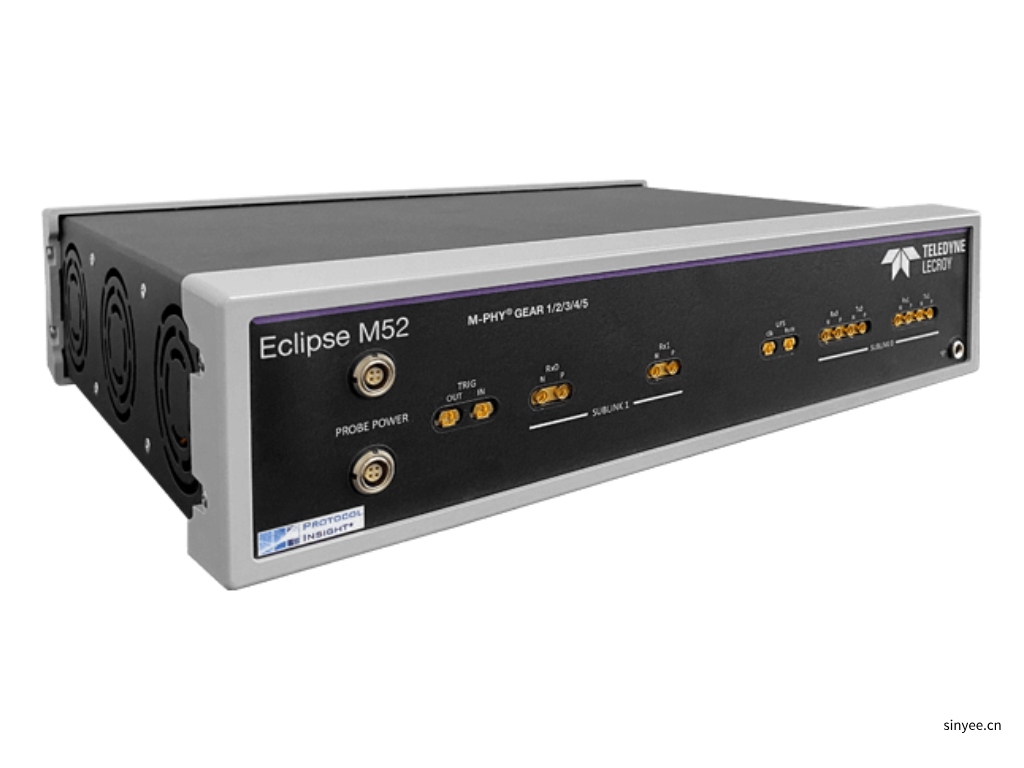

Eclipse M52 UniPro/UFS 分析仪/训练器

Eclipse M52是工程师和开发人员的下一代工具，他们需要确保采用UniPro/UFS规范的高数据传输速度的技术的正确和有效的操作。Eclipse M52, M-PHY Gear 5 UFS 4.0协议分析仪和训练器，可支持JEDEC UFS 3.1, MIPI UniPro v1.8和M-PHY v4.1 HS-G4，并可升级到最高的JEDEC UFS 4.0, MIPI UniPro v2.0和 M-PHY v5.0 HS-G5。Eclipse M52 提供了独特的分析能力和一致性测试功能，强化了UFS设计的调试和验证。

Eclipse MXNUMX 是 Teledyne LeCroy 最新款的UniPro/UFS 协议分析仪和训练器。 支持MIPI M-PHY™ HS-GearXNUMX 规范，速度高达XNUMX Gbps。 Eclipse M 是市面上功能最完整的UniPro/UFS 分析仪/训练器。 Eclipse M 分析上下行双方向 UniPro 和 UFS 流量，显示协议序列和时序分析，以及数据包头和有效荷载检查，提供完整的针对 UFS 和 UniPro 设备的协议调试和分析能力。

Eclipse M52支持高达 5Gbps的 HS-Gear23 速度，是工程师和开发人员所需确保使用 M-PHY 高速数据接口，并支持 UniPro/UF S规范的正确工具。Teledyne LeCroy UniPro M系列协议套件提供调试捕获数据所需的所有视图。Events 窗口用完整图像显示总线上的所有活动，并允许向下展开到底层字节级别。这种独特的时间序列显示包括Fillers，Prepare，SYNC，Hibern8，Sleep，Stall和其他 M-PHY 层级数据包。Eclipse 52 中的Trace Validation Expert 系统分析工具是强大的软件包，可以完成协议分析、遵从性一致性验证和自动质量测试。

Eclipse M52 分析仪/训练器的高级功能包括：

► 可从单纯的分析仪升级到分析仪/训练器；

► 跟踪验证功能和跟踪生成器脚本

► 高级触发

► 预捕获硬件过滤

► 选配的焊接探头，可在信号完整性不佳的苛刻测试环境中进行出色探测

► 完整的调试和分析解决方案，包含了激励和跟踪验证专家系统分析功能，

► CTS 测试用例执行

► 压力、冗余量和极端情况测试

► 使用 Stimulus Builder 脚本创建自定义、用户定义的测试用例

该 Eclipse M52 Exerciser 可以配置为启动一致性测试用例，或者用户也可以创建自己的测试用例以进行全自动测试。

Trace Validation 是 Eclipse M52 最令人兴奋的功能。 Trace Validation 使用状态机逻辑通过算法分析捕获的记录文件，无需用户干预。 它通过分析记录文件中的数百万个数据包来识别链路上的事务，然后评估完整的协议序列和单个数据包是否符合规范。 Trace Validation 可发现工程师无法发现的问题。

可以配置Eclipse M52 Exerciser来启动一致性测试用例，然后使用Trace Validation来验证生成的协议序列和数据包是否符合一致性测试。广泛的报告和分析工具包括按测试参数(状态、单个测试或测试规则)的报告，以及按分组特征(如分组编号、字节、速度、链路等)的报告，还提供了摘要和完整报告以及通过/不合格报告。训练器压力测试可以控制待测系统，并自动执行数十万个测试。在执行任意数量的循环或“无结果”测试用例之后停止，并用Trace Validation分析测试结果。用户还可以为完全自动化的测试创建他们自己的测试用例。
