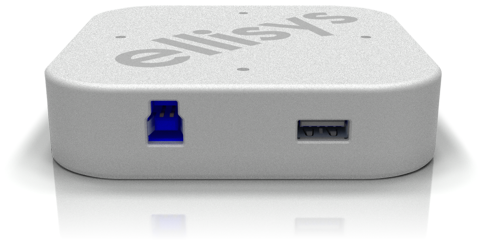

革命性的 Ellisys USB Explorer 350 （EX350） 是一款超紧凑的 复杂而全面的 USB 3.1 协议测试和分析系统 （第 1 代和第 2 代）、USB 2.0 和 USB Power Delivery 3.0。适配器和电缆提供对 USB Type-C（包括 CC 和 Vconn）的完全支持。

USB Explorer 350 具有许多创新和独特的功能，满足 通过提供无与伦比的覆盖范围来满足当今技术开发人员的需求 用于新兴的协议分析、流量生成和合规性测试 USB 技术。

硬件经过经济优化，可执行分析、主动仿真 的端口流量，以及自动化的合规性测试。

要点

• 广泛的规格支持：USB 2.0（1.5、12、480 Mbps）、 USB 3.1（5、10 Gbps）、USB Power Delivery 3.0 和 USB Type-C 1.3


• 多功能：同一单元可以作为协议分析仪运行， Host / Device / Sink / Source 仿真器，以及一致性测试器，使 根据项目发展灵活分配单位


• 紧凑的：该装置甚至可以最佳地放置在 最繁忙的环境，这在利润率较低的情况下尤为关键 10 Gbps 时的 USB 3.1


• 完美的精度：高精度时钟元件耦合 为 Ellisys 全新的协议分析引擎提供了行业的 无与伦比的准确性


• 无与伦比的软件：Ellisys 功能强大且易于使用的多协议 分析软件提供业内最完整的功能集，包括 基本功能，例如用于精确时序分析的 Instant Timing，以及 用于性能表征的 Instant Throughput


• 集成逻辑分析：同时进行逻辑信号分析 TO 流量捕获为开发工程师打开了新的调试维度 通过可视化其 FPGA 或 ASIC 的输出





典型设置

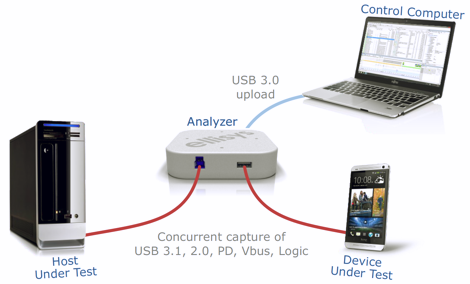

分析设置
USB Explorer 350 以逻辑无源模式连接以记录流量 以及在主机和设备之间传递的总线事件。分析器提供 same-link 并发支持 USB 3.1、USB 2.0 和 USB PD，以及并发 Vbus 跟踪和逻辑分析，所有这些都完美同步并呈现在 Ellisys 分析软件。

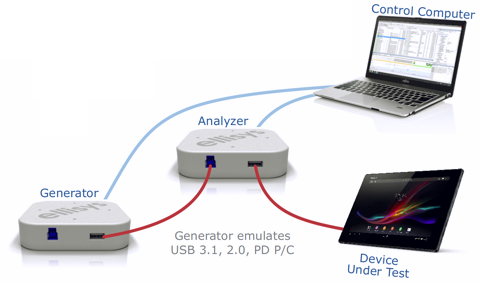

主机仿真设置
USB Explorer 350 充当发生器，而第二个单元充当无源 协议分析器。生成器模拟具有 PD 双重角色 Provider/Consumer 的 USB 主机 支持，同时允许用户完全控制行为，包括任意 数据包和错误注入。分析器记录所有流量并提供实时 交通信息。

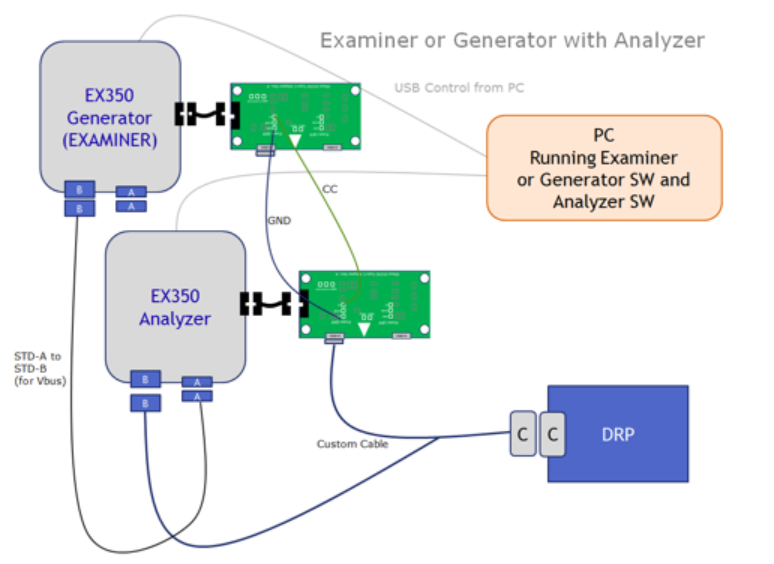

USB Type-C 配置

适配器板和电缆增加了对 USB Type-C 的完全支持。在分析仪模式下，Ellisys EX350 支持捕获 CC 流量和跟踪以及 CC 和 Vconn 电压，以简化附件和分离的调试。

在生成器模式下，EX350 支持模拟所有电源角色（Sink、Source、Dual Mode）以及所有数据角色（DFP、UFP、DRP）。此外，EX350 可以模拟 e-marker 电缆，即使没有额外的 UFP 或 DFP，也可以测试 e-marker 电缆。

协议分析

使用下一代硬件以非侵入方式完成协议分析 捕获技术，包括使用自适应均衡和精度 阻抗匹配。消除了 signal retiming 的危险。

强大的 EX350 可同时捕获 USB 2.0 流量、USB 3.1 流量 （Gen1 和 Gen2）、USB Power Delivery 3.0 流量以及 Vbus 特性和逻辑信号。集成的逻辑分析提供 开发人员拥有新的维度，使他们能够有效地可视化外部 数字信号，例如除 USB 外的 FPGA / ASIC 输出 交通。

捕获的流量由第六代 Ellisys 应用程序实时呈现 软件，直观地详细说明并发流量、协议序列、性能 标准、错误条件、电气特性、时序详细信息、USB 标准/类解码等。

流量生成

模拟 USB 主机、设备和集线器流量以及 USB 供电 接收器和源流量是使用专用应用程序完成的，这些应用程序可简化 这些复杂的任务。复杂的软件堆栈推动了仿真 使用专为这些任务设计的超高速处理器。

按顺序为错误注入场景提供了广泛的功能 测试软件和硬件的极端情况和边距。性能表征 由专门硬件提供，该硬件经过优化，可对接收器缓冲器施加压力 Management、Credit Logic 和 Application Software。

合规性测试 [选项]

Ellisys 密切参与 USB-IF 合规性小组，并致力于 为 USB 3.1 和 USB 电源提供同类最佳的一致性测试解决方案 交付 3.0。

这款单独出售的合规性软件嵌入了数十个 涵盖物理层、链路层和协议各个方面的测试用例 层。这 合规性研讨会使用相同的设置，使其成为 预一致性测试。

测试结果为通过/失败，带有描述性详细信息的注释，并进行了总结 在测试完成后，以方便的 HTML 格式摘要报告。协议 可以选择使用 Protocol 自动捕获每个测试的跟踪 分析器，用于对测试结果进行快速深入的分析。

Examiner 是 IC、IP 或设备制造商准备的重要工具 用于认证。Examiner 不仅在开发结束时有用 循环，但从头到尾确保非回归 新的改进。
