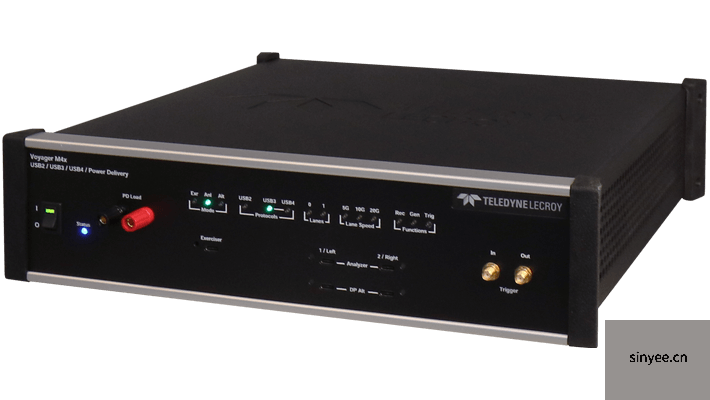

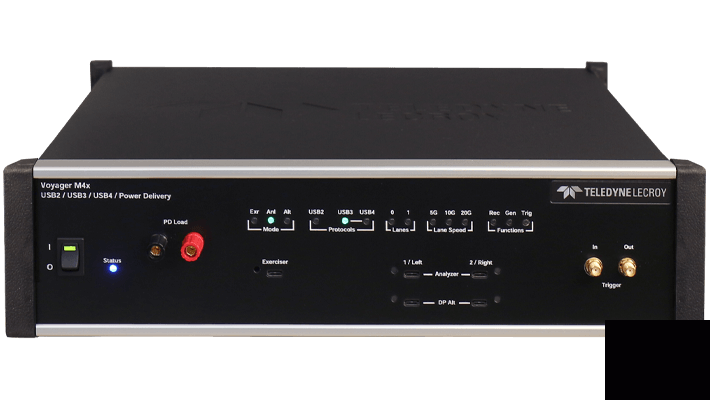

Voyager M4x USB协议分析仪

型号：Voyager M4x
强大的协议分析仪 USB4 & USB 3 2

技术优势：USB4, Thunderbolt
版本：4.0和3.2
链接率：5Gb/s 至 40Gb/s

在线咨询
服务热线 0755-83248861
2
3
4
2
3
4

产品描述

概述

Teledyne LeCroy 的传奇 Voyager 分析仪平台提供更准确和可靠的捕获 USB 3.2, USB4 和 Thunderbolt 3 & 4 协议可快速调试、分析和解决问题。利用 Teledyne LeCroy 的尖端 TAP4 探针技术和强大的分析软件， Voyager M4x 是终极的一体化测试解决方案 USB4.

更高的准确性

这款 Voyager M4x 采用保真度很高的探头设计，在全速测试设备时提供更高的可靠性 USB4 Gen3x2（40Gb/s 总计）速度。M4x 设计为内联于主机和集线器之间，可非侵入式地记录所有 USB Type-C 信号，包括 3.2 / USB4 /TBT3/TBT4 数据、边带和 CC (PD) 消息。热插拔任意组合 USB4 主机和集线器以及 Voyager 系统将记录边带发现和速率协商序列，并锁定在指定的速率。全面支持捕获 USB 3.2 通过 Type-C 的绑定流量（20 Gb/s 聚合）也满足了以超高速为目标的开发人员的关键需求 USB 3.2 领域广泛应用，提供了卓越的解决方案。

分析软件

- Voyager 利用传奇的 CATC Trace - 行业事实上的标准显示，并在单个视图中显示所有标记和交错的数据包。 来自逻辑的流量 USB4 和边带信道可以单独过滤、搜索或从跟踪中导出。传输级别可以展开和折叠以显示包括所有有序集和控制数据包的逻辑层。在线时，它将记录和显示所有寄存器读写，以提供路由器和路径配置空间的清晰图像。HopID 窗口允许根据 HopID 和协议定义函数 (PDF) 精确隐藏流量。隔离特定路径上的流量可为网络内每个 PCIe、USB 或 DP 适配器提供完整配置序列的连贯图像。

隐藏 Hopid 窗口的屏幕截图

分析软件 USB 设备解码的屏幕截图

错误检测

Teledyne Lecroy Voyager 可以检测并标记真实的 USB4, USB 3.2 和 PD 协议错误。 在较低层，训练序列、SCR 内容和 CRC 值会自动检查错误。 配置数据包定时与许多一起被验证 USB 3.2 / USB4 逻辑层时序要求。

USB4 隧道交通

对于隧道 PCI Express，数据链路层数据包 (DLLP) 和事务层事件经过解码，允许用户查看地址和请求者 ID 等关键字段。捕获隧道 DisplayPort 时，AUX 消息与视频主数据流分离，以便于解释。隧道 USB 数据包的所有字段均经过完全解码。更高层的 USB 事件可以导出到标准 USB 跟踪，并经过完全解码，包括所有设备类流量。

分析软件 USB 设备解码的屏幕截图


导出至视频和 PCIe 协议软件

对于全面的隧道解码， Voyager M4x 允许将隧道流量即时导出到功能齐全的视频协议套件和 PCIe 协议套件应用程序。这些应用程序功能齐全，由 Teledyne LeCroy 的视频和 PCIe 团队开发，包含大量分析和调试工具（可作为免费软件下载）。

主要功能

  • ►捕获/分析 USB4 包括 PD 和 SBU 流量 - 查看端到端主机、集线器和设备操作

  • ►集成分析仪/模拟训练器 - 多功能系统同时生成和捕获 USB4 协议流量

  • ►USB Type-C & PD 分析仪 - 捕获 Type-C 和 Power Delivery 协议消息和状态变化

  • ►CATC Trace分析软件 - 展开/折叠传输层以更快地解释 USB 流量

  • ►TAP4™ 探测 - 经验证的模拟前端架构，提供最真实的开机链路训练画面

  • ►高达 32GB 的录制容量 -捕获长时间的录制以进行分析和解决问题

  • ►通过 HopID 过滤隐藏/显示流量 可以轻松地将分析重点放在特定路径/功能上

  • ►检测无数 USB4 链接和协议错误 - 检测并标记关键链路和时序错误

  • ►外部触发输入/输出 - 使用 Voyager 识别任何数据包并切换示波器或逻辑分析器（通过 SMA 连接器）

  • ►级联多台分析仪 - 跨多个分析仪同步记录，包括传统 USB 3.x Voyager 系统

  • ►硬件触发 - 触发 USB4 用于隔离重要流量、特定错误或数据模式的协议事件

  • ►支持以太网或USB 3.0接口上传数据 - 通过以太网 的 600Mbps 持续传输速率提供对捕获数据的即时访问

灵活的硬件

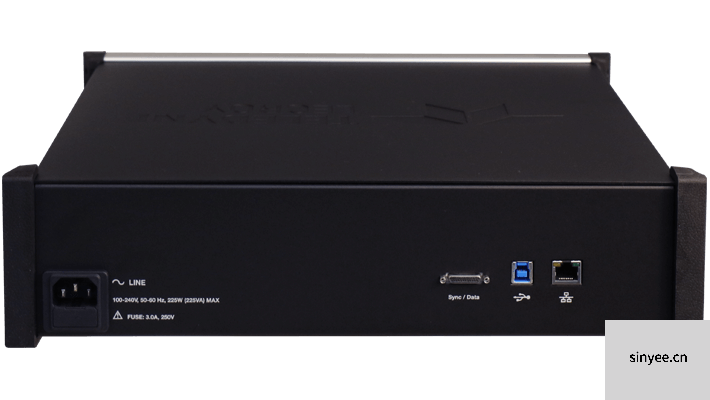

前端 Voyager 分析仪功能 USB4 额定连接器，支持全 40Gb/s 数据速率，可同时无损地捕获来自所有活动链路的流量。 这 Voyager M4x 平台包括 32GB 的记录内存以及 USB 3.0 和千兆以太网链路，用于将记录的流量上传到主机 PC。 这 Voyager 完全兼容有源和无源电缆环境。 现场可升级固件可确保未来支持新功能或更改 USB 规范。

合规选项

- Voyager M4x 为 USB 合规性测试提供广泛支持，包括 USB Type-C、PD（仅限 SPR）、 USB4, USB 3.2 链路层和 DP Alt-Mode。利用 Teledyne LeCroy 的 Voyager 测试器功能，Compliance Suite 是一款自动化应用程序，利用仿真脚本模拟 USB、PD 和 Type-C 链路行为。测试器用于像真实设备一样发起和响应 USB 和 PD 命令，同时分析 DUT 的响应。它直接通过 Type-C 电缆进行通信，记录和分析每个协议交换以确定正确的行为。对于 Type-C 和 PD 合规性，测试器利用全面的高级命令库来模拟 Type-C 源、接收器和 DRP 行为。

- Voyager M4x 提供独家支持 USB 3.2 10Gps 和 20Gbps 链路层测试。 也是表演的基础 USB4 协议和逻辑层一致性。 唯一能够测试的解决方案 USB4 和 USB 3.2 链路层，每个合规性选项单独出售，允许用户根据需要扩展测试。

  • ►符合 USB Power Delivery 2.0 和 3.2 标准

  • ►USB Type-C 功能验证

  • ►USB 3.2 Gen-1 和 Gen-2 链路层合规性（5Gbps 和 10Gbps）

  • ►USB 3.2 Gen-1x2 (IOGbps) 和 Gen-2x2 (20Gbps) 链路层合规性

  • ►USB4 合规许可证
