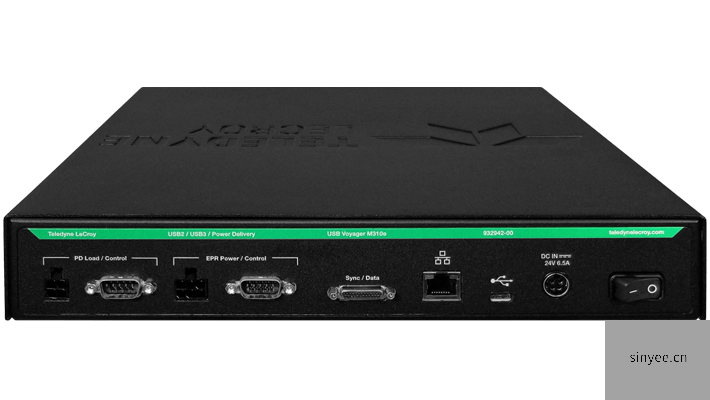

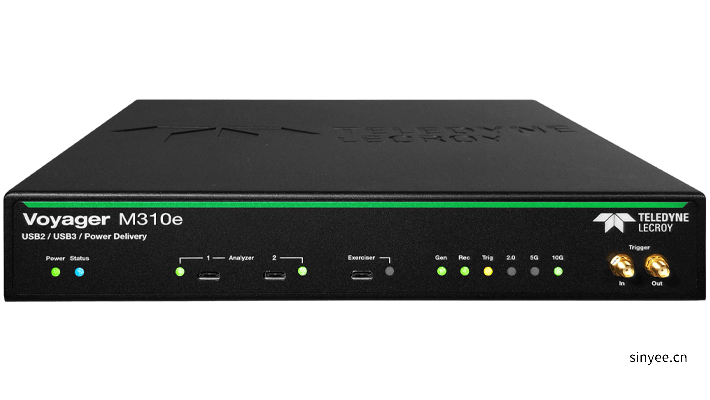

Voyager M310e USB协议分析仪

型号：Voyager M310e
专为 USB 2 0 设计的行业标准 USB 协议验证和一致性测试平台， USB 3 2、USB Type-C 和电源传输

技术优势：USB Type-C 和电源传输
链接率：480Mb/秒、5Gb/秒、10Gb/秒

在线咨询
服务热线 0755-83248861
2
3
2
3

产品描述

概述

凭借对 USB Type-C™、3.2 Gen 2x1 和 Power Delivery 3.2 规范的全面支持，Teledyne LeCroy 的 Voyager 分析仪平台提供准确、可靠的 SuperSpeed USB 和 PD 协议捕获，以实现快速调试、分析和问题解决。 支持标准 CATC Trace™ 显示并加载了有助于发现难以捉摸的协议错误的创新功能， Voyager 平台是任何 USB 协议验证任务的明智选择。

高度可配置， Voyager M310e 平台支持广泛的官方 USB-IF 合规性规范，包括 USB Power Delivery 3.2、Type-C、 USB 3.2 链路层、USB 集线器和 DP 替代模式。M310e 配备集成训练器，能够模拟 USB 2.0、3.2 以及 PD 源、接收器和双角色设备的主机和端点行为。M310e 现已增强以支持电源传输扩展功率范围 (EPR) 设备，是 USB 认证的“一站式”解决方案。现在完全支持 IEC 62680 (USB) 一致性测试

灵活的硬件

Voyager 分析仪的前端具有标准 USB Type-C 连接器，支持 USB 2.0 和 3.0/3.2 信号，可同时无损捕获来自所有活动链路的流量。同时记录传统 USB、SuperSpeed+ 和 PD 消息，允许端到端查看 USB 3.2 Type-C 桥接器和扩展坞配置请求（使用随附的适配器电缆完全支持传统 USB Type A 设备）。Voyager M310e 平台包括 16GB 的记录内存以及 USB 3.2 和 Gbe 链接，用于将记录的流量上传到主机 PC。

分析软件

USB 设备解码
这款 Voyager 软件通过自动和手动将解码分配给各个端点来执行 USB 设备类流量的完整解码。 从MTP，到CCD，再到Video类， Voyager 提供全面的解码。它为最新的设备类型提供全面支持，包括 Audio 3.0、Type-C Bridge、Content Security 和 USB Attached SCSI。

分析软件 USB 设备解码的屏幕截图

分析软件 USB 设备解码的屏幕截图

低级分析
Voyager 是一款以 5 Gb/s 和 10 Gb/s 链路速率捕获每次转换的分析仪，包括空闲、数据包间符号、损坏的 10 位代码和 128 位数据块。 Link Tracker 提供所有有序集的时间顺序上行/下行显示，时间分辨率为 800ps。 旨在协助底层调试，包括训练序列在内的所有符号都可以原始 10 位、8 位、加扰和未加扰的十六进制格式显示。 只需单击一下即可进行符号到符号的时序测量。

智能触发和过滤
- Voyager 提供硬件触发以精确定位感兴趣的协议事件。触发事件可以在最低级别指定，包括总线状态和有序集（链路开启、SKP 等...）或包括地址或数据包类型（ACK、数据等...）的报头字段。分析仪可以通过丢弃冗余模式（例如 SKP、空闲和训练序列）来实时过滤来自缓冲区的不需要的流量 Voyager的图形拖放界面使设置变得简单。

分析软件 USB 设备解码的屏幕截图

协议错误检测

Teledyne 力科 Voyager 可以检测并标记真正的协议错误，包括 50 多种不同的 USB 问题和 15 种独特的 PD 错误情况。在较低层，会自动验证训练序列、报头字段、链路层握手和时序参数。在 SCSI 和 USB 事务层，会检查各个交换的完整性。Spec-View 以十六进制或二进制显示报头字段，并以红色标记错误。

主要功能

  • ►同时捕获/分析 USB 2.0/3.2 和 PD 数据 - 记录 2.0 / 3.2 和 PD 以查看端到端主机、集线器和坞站操作。

  • ►集成 USB 3.2 分析仪/训练器（单台设备） - 具有 2.0 和 3.2 设备和主机流量生成的多功能系统

  • ►USB Type-C & PD 分析仪/训练器 - 生成并记录所有 Type-C 和 Power Delivery 协议消息和状态变化

  • ►IEC-62680 支持 - 支持欧盟通用充电器指令的所有关键测试

  • ►CATC Trace分析软件 - 展开/折叠传输层以更快地解释 USB 流量

  • ►16GB 录制容量 -捕获长时间的录制以进行分析和解决问题

  • ►原始位记录 / 10 位错误检测 -查看低级别的10位符号并将其关联到高级数据包结构

  • ►检测超过 50 个链接和协议错误 - 在跟踪中自动检测和标记关键链路和时序错误

  • ►800ps 定时分辨率 - 极其精确的时间分辨率允许精确测量链路层握手

  • ►外部触发输入/输出 - 使用 Teledyne LeCroy Voyager 识别任何数据包并切换示波器或逻辑分析器（通过 SMA 连接器）

  • ►完全支持 SSC 和数据加扰 – 自动检测并捕获所有 USB 3.2 链接条件

  • ►硬件触发 - 触发 2.0 和 3.2 协议事件以隔离重要流量、特定错误或数据模式

  • ►全面的设备解码 - SCSI 大容量存储、集线器、PTP/静止图像、打印机、PictBridge、媒体传输协议 (MTP) 和所有流行的 USB 设备类

  • ►硬件过滤 -自动排除非必要和冗余符号，包括空闲、TS1、TS2、SKP 和 LFPS 序列。

  • ►精密的查看 -查看 TLP 消息和标头，以及 USB 协议的逻辑事务和传输层

  • ►支持以太网或USB 3.0接口上传数据 - 通过以太网 的 600Mbps 持续传输速率提供对捕获数据的即时访问

  • ►链接训练状态视图 - LTSSM 流程图和链接到跟踪显示的时间顺序视图

  • ►实时统计 - RTS 窗口以图形方式实时显示吞吐量、链路统计和数据包错误率

  • ►合规性测试选项 - Voyager 是一款经过认证的链路验证系统 (LVS)，用于执行链路、集线器、PD、USB Type-C 和 DP Alt-mode 合规性测试

  • ►功率跟踪器选项 - 图表 VBus 设备的功率和电流消耗与跟踪数据同步 - 完全兼容 PD 电压（最高 48 伏）

综合训练器

内置全面的训练器功能，支持 USB PD、USB 2.0、3.0 和 3.2 流量生成 Voyager 平台。练习器选项允许用户通过标准 USB 电缆传输自定义数据包，并对报头、有效载荷、时序和链路状态进行低级控制。 Voyager ReadyLink™ 在硬件中自动执行链路同步、流量控制和报头确认。事务引擎管理 NRDY 重试条件，允许 Voyager 以全线速运行并正确响应规范定义的 DUT。覆盖允许更改正常行为，例如插入错误、缩短 LFPS 间隔、链路训练序列或握手定时。
