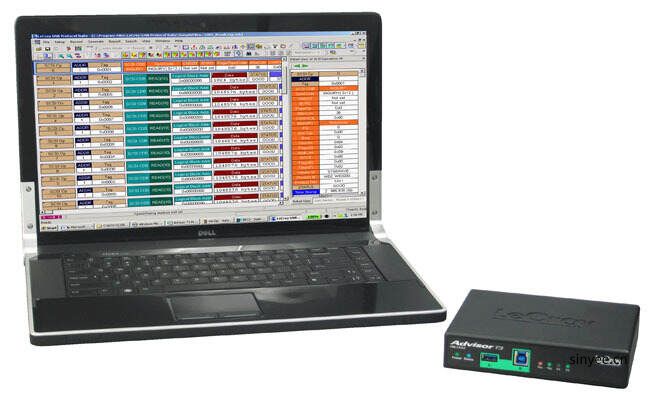

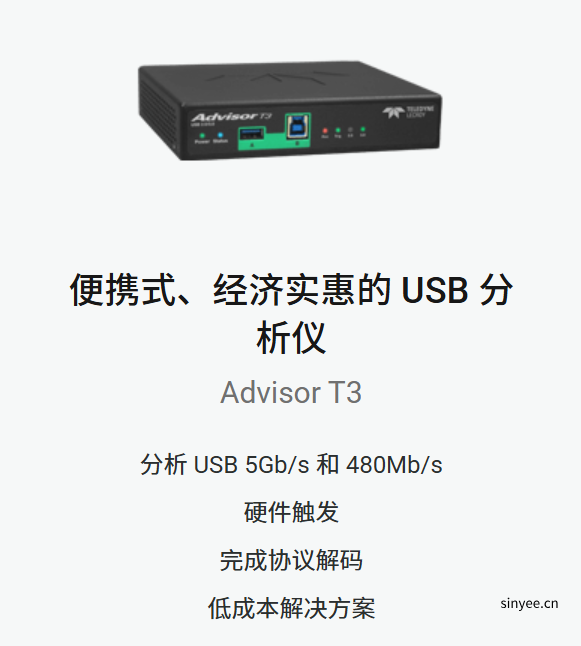

Advisor T3便携USB协议分析仪

Advisor T3 基于 Teledyne LeCroy 的 Voyager 分析仪平台，具有快速信号锁定和强大的 5Gbps 记录精度。Advisor 设计用于主机和设备之间，提供USB 2.0或USB 3.2通信的无损捕获。每个事件都带有时间戳，包括逻辑状态变化和 LFPS 信号。凭借其智能终止检测模式，Advisor 无缝捕获设备之间的带内复位和热插拔行为。

硬件触发

当以 5Gbps 信号速率运行时，基于硬件的事件触发对于精确定位协议事件至关重要。对于Advisor T3，可以在最低级别指定触发，包括总线状态、有序集（U0、SKP 等）、数据包类型或头字段（突发结束、数据包挂起等）。Advisor 分析器还可以通过丢弃 SKP、空闲和训练序列等冗余模式，实时过滤缓冲区中不需要的信息。

紧凑方便

该 Advisor其独特的小巧外形适合任何公文包，但拥有 2GB 的录制存储。该系统还提供从线轴到磁盘的捕获，使其非常适合测试软件驱动程序或分析系统性能。与所有 Teledyne LeCroy 分析仪一样， Advisor 具有可现场升级的固件，允许系统随着规范的发展而发展。

第六代分析软件

Advisor T3 提供了许多与 Voyager 系统相同的功能，包括非常著名的 CATC Trace，它已成为 USB 2.0协议分析的行业事实标准。这种直观的分层显示可以展开以显示数据包级别的事件或折叠以显示完整的传输。包括一个全面的工具集，允许从跟踪中单独搜索、分组或过滤流量。

主要功能

• ►CATC跟踪分析软件系统-展开/折叠传输以快速解释 USB 通信

• ►2GB 录制容量-捕获长时间的录制以进行分析和解决问题

• ►原始位记录 / 10 位错误检测-查看低级别的10位符号并将其关联到高级数据包结构

• ►完全支持 SSC 和数据加扰-快速锁定和准确捕获 5Gbps 信号

• ►硬件触发-触发2.0或3.0协议事件以隔离重要流量、特定错误或数据模式

• ►全类解码- SCSI 大容量存储、3.0集线器、PTP/静止图像、打印机、PictBridge、媒体传输协议 (MTP) 和所有流行的 USB 设备类别。

• ►硬件过滤-自动排除非必要和冗余符号，包括空闲、TS1、TS2、SKP 和 LFPS 序列。

• ►智能报告-自动报告事件指标并标记超过20个常见的 USB 协议错误。LTSSM 视图提供了跟踪中出现的逻辑链路状态的图形模型

• ►精密的查看-查看 TLP 消息和标头，以及 USB 协议的逻辑事务和传输层

• ►外部触发输入/输出-外部触发器和同步电缆（单独出售）允许多个之间的同步记录 Advisors，或 Advisor 和 Voyager.

• ►12 个月硬件保修- 通过行业领先的支持和保修保护您的投资

USB 设备解码

Advisor T3 软件将使用每个端点在枚举期间报告的数据自动分配设备类解码。还可以从下拉菜单中手动分配解码，为 USB 设备类型提供无与伦比的支持。完全支持 USB OTG 规范以及视频类2.0、大容量存储和 USB 连接 SCSI (UAS) 协议。

原始调试能力

Advisor T3 包括 Link Tracker 显示，它可以捕获每个转换并按时间顺序显示原始10位数据模式，时间分辨率为 2ns。旨在协助低级调试，包括训练序列和数据包间符号在内的所有有序集都可以以10位、8位、加扰和未加扰的十六进制格式显示。与吞下10位符号错误的基于 Pipe-PHY 的分析器不同，Advisor T3 显示格式错误的数据包、帧错误和无效代码，以允许对链路问题进行明确的分析。

快速找到问题

流量摘要提供跟踪中 USB 2.0和3.2事件的事件指标。带宽计算器自动为跟踪中的每个端点生成性能指标。总线利用率报告以直方图格式绘制数据包长度、设备总线使用情况和吞吐量。

灵活且可升级

Advisor T3 Basic 型号是业内价格最低的 USB 3.2分析仪。USB 标准版为2.0/3.0添加了更多触发功能。Advisor T3 还提供可升级到3.2的仅 USB2.0型号。
