Mercury T2C/T2P袖珍型USB协议分析仪

USB PD 2.0和 3.00

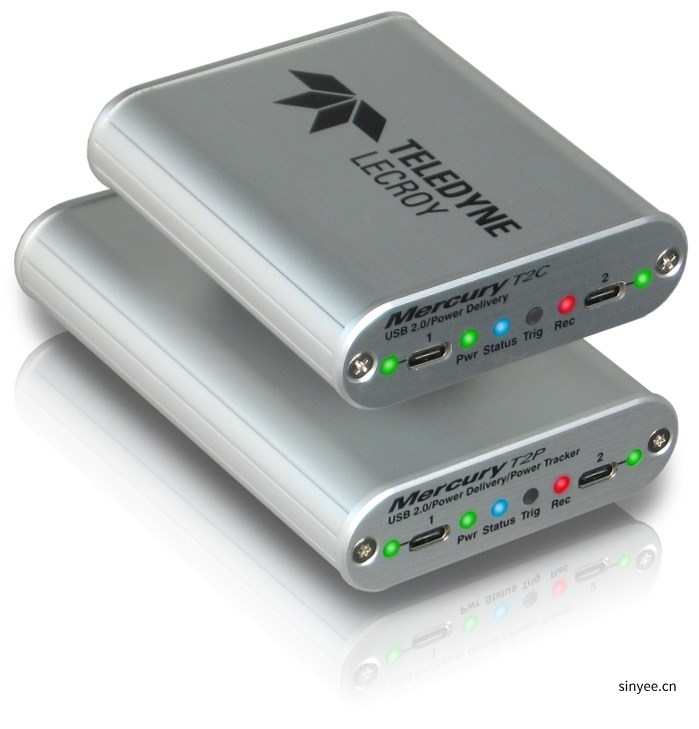

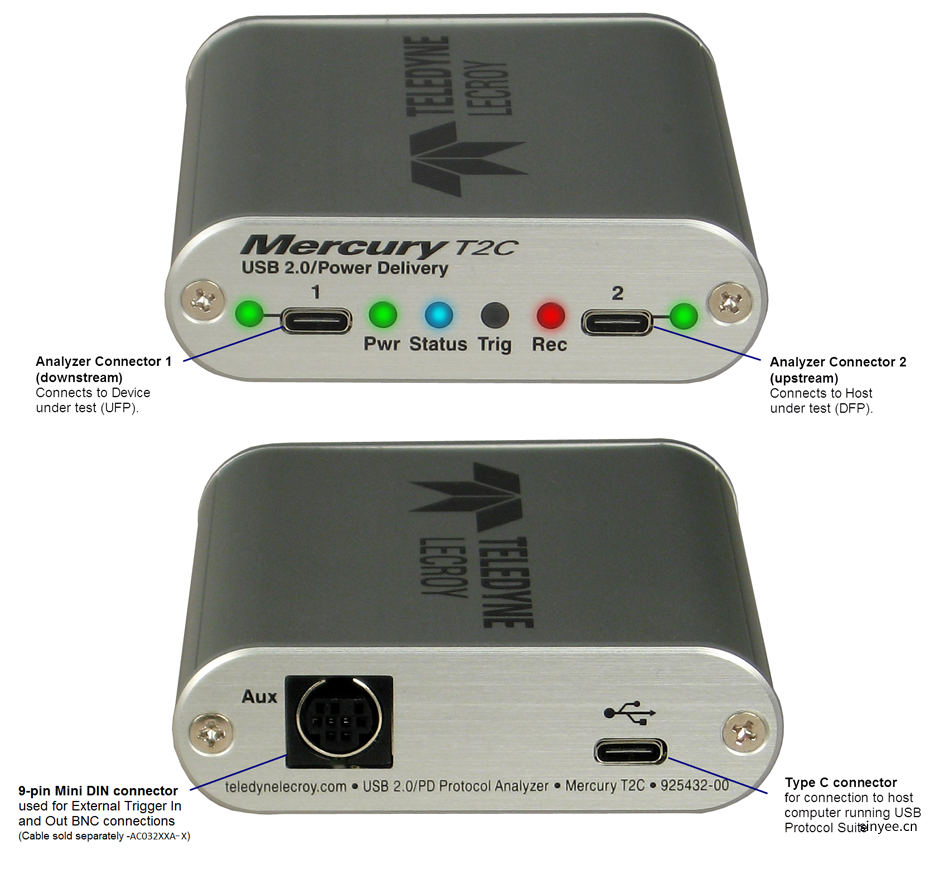

除了USB 2数据包外，Mercury T2C&T2.0P还可以通过Type-C配置通道（CC）捕获和解码USB Power Delivery 3.0/2.0数据包。用户可以查看CC数据包，包括电缆检测、电源协商、UFP和DFP角色交换、进入/退出备用模式和其他Type-C Power Delivery行为。所有Mercury型号都包括适配器电缆，可以轻松连接到传统的USB主机和设备。利用Teledyne LeCroy在USB方面的专业知识，Mercury解决方案将业界领先的测试工具纳入了每一位工程师的预算范围。

USB 设备解码

全面的 USB 设备类解码包含在 Mercury T2C 和 T2P：
►音频

• 音频1.0

• 音频2.0

• ►CDC（通信设备类）

• 直线控制模型

• 抽象控制模型

• 电话控制模型

• 多通道控制模型

• CAPI控制模型

• 以太网网络控制模型 (EEM)

• 网络控制模型 (NCM)

• ATM网络控制模型

• 无线手机控制模型

• 设备管理模型

• 移动直线模型

• 移动宽带接口模块 (MBIM)

• OBEX模型

• CDC数据

• WMC

• ►内容安全

• ►HID（人机界面设备）

• 监视器（HID 扩展）

• 物理接口

• 电源（HID 扩展）

• HUT（隐藏）

• 销售点设备（HID 扩展）

• ►集线器类 USB 2.0

• ►集线器类 USB 3.0

• ►人机交互命令

• ►通用打印机类

• ►互联网协议

• IP_ET0800

• IPv6

• ►等时

• ►皮克桥

• ►海量存储

• SCSI/散装

• UFI/CBI

• ATAPI接口

• RBC

• USB 连接 SCSI (UAS)

• ►智能卡

• CCID

• ICCD

• ►静态影像课

• PTP

• MTP 类解码扩展

• ►视频课

• USB 视频 1.5 (UVC)

• USB 视频 1.1

• SC_视频控制

• SC_视频流

• SC_VIDEO_INTERFACE_COLLECTION

• ►虚拟UART

• ►无线控制器

• BT HCI & HCI SCO

• UWB

• ►杂类

• 主机线适配器

• 基于电缆的关联框架 (CBAF)

• 设备线适配器

• 接口关联描述符

• 红外线桥

• 个人医疗保健（PHDC）

• ►远程 NDIS

• ►打印机

• ►测试与量测

• 00 - USB 测试和测量设备

• 01 - 符合 USBTMC 的 USB 测试和测量设备 USB488

• ►USB3 视觉

• USB 视觉事件

• USB 视觉流

这允许用户在跟踪中查看上层映射协议事件，从而消除手动解码设备特定命令的繁琐过程。 从海量存储到通信设备类 (CDC)， Mercury T2C 和 T2P 提供最完整的 USB 设备事务解码。

经济实惠且便携

Mercury 解决方案在提供全面的 USB 2.0测试和分析功能的经济性方面处于行业领先地位。 起价995美元， Mercury 几乎可以在任何地方使用，从实验室环境扩展到 USB 开发人员的个人工作站。 设计团队（硬件、软件和固件）中的每位工程师都会欣赏拥有适合其个人需求的个人分析仪的好处。

查看和了解 USB 协议

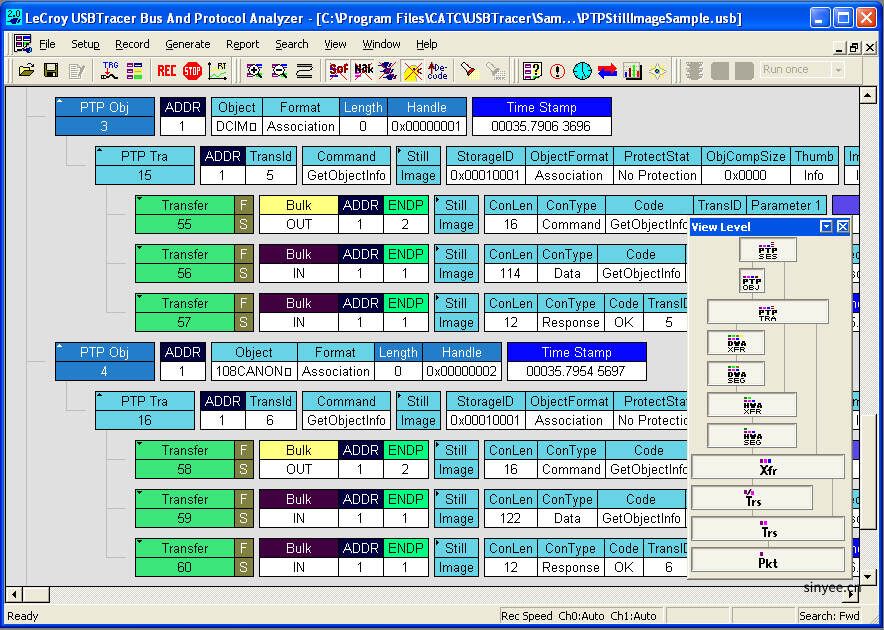

Mercury T2C&T2P采用业界领先的CATC Trace专业分析软件，提供了一个易于使用的显示器，可对逻辑协议事件进行图形解码。Mercury的所有模型都包括对更高层协议的相同全面解码，可以扩展以显示底层事务和数据包。

主要功能

• ►支持 USB PD 2.0和 3.0 – 捕获和解码所有配置通道 (CC) 事件

• ►CATC Trace分析软件 - 更快地解释和调试 USB 流量

• ►携带方便 -通过总线供电的分析仪可与任何基于 Windows 的 PC 配合使用

• ►自动检测 USB 2.0 速度 - 自动检测低速、全速和高速连接

• ►功率跟踪器™  - 与 PD 协议消息同步的 VBUS 和 CC 电压的图形视图

• ►高达 512 MB 的记录容量 – 通过实时过滤和数据截断进一步扩展捕获窗口

• ►Spool-to-Disk模式 - 使用 spool-to-disk 捕获数小时甚至数天的记录

• ►非侵入式高阻抗探头 -为被测设备保留真实的信号和时序条件

• ►高级触发 - 隔离重要流量、特定错误或数据模式

• ►广泛的解码 - 海量存储、蓝牙 HCI、集线器、PTP/静止图像、打印机、人机接口设备 (HID)、音频和通信设备类 (CDC)

• ►硬件过滤 - 自动从跟踪中排除非必要和冗余数据包

• ►智能报告 - 快速识别和跟踪错误率、异常总线或时序条件

• ►精密的查看 – 提供 USB 2.0 和 PD 协议的完整数据包、事务和传输层视图

非侵入式分析硬件

Mercury在设计上完全被动，保留了真实的信号，并为总线上的通信提供了100%的正确表现。Mercury具有高阻抗、非侵入式探头，严格充当“嗅探器”，不会重新计时信号，也不会显著降低主机和设备之间的振幅。Mercury T2C提供256MB；而Mercury T2P的记录容量翻了一番，达到512MB。这两个系统都可以通过过滤、数据截断和假脱机到磁盘捕获来扩展容量，从而延长记录时间。与USB Type-C标准完全兼容，所有Mercury型号都将“通过”SuperSpeed或Alternate模式信号，而不会影响其操作。

实时触发

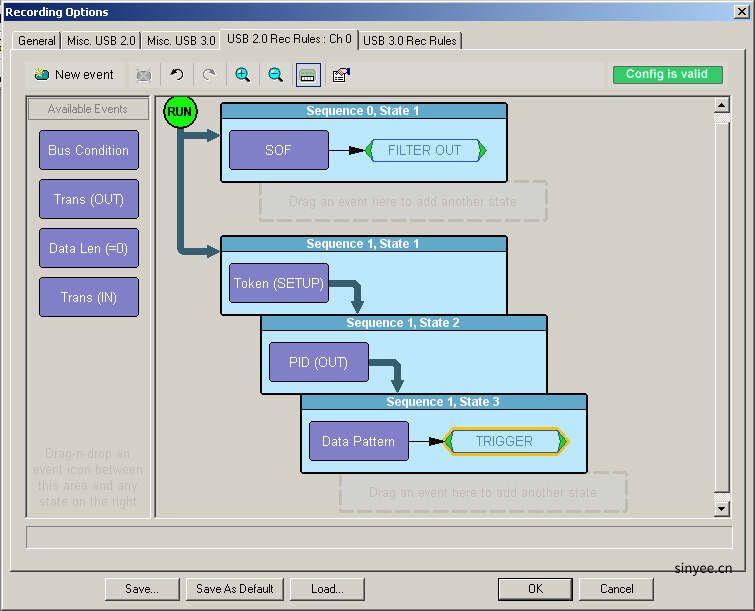

通过实时触发隔离特定协议事件对于捕获间歇性问题至关重要。Mercury T2C和T2P都为PID类型、数据模式、标准请求、错误和总线事件提供了精密的触发和拖放选择。Mercury提供了14个协议错误触发器，可自动检测几个额外的捕获后错误。在特定总线条件发生时触发和精确定位的能力可以节省测试和调试期间的时间。

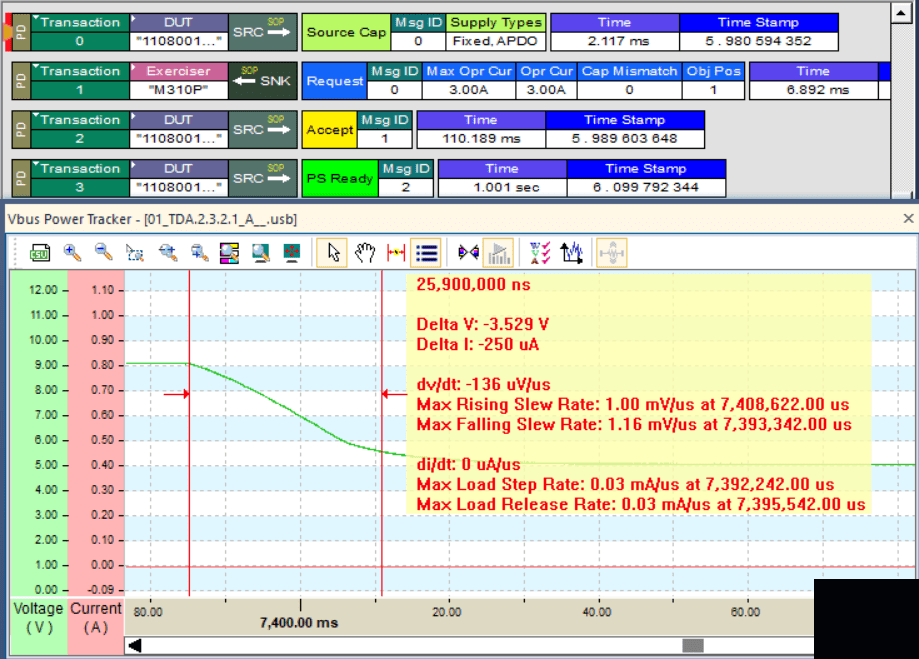

“功率跟踪器”选项监视Vbus功率消耗，并以时间线格式以图形方式显示电压。该功率信息与迹线同步，允许用户验证协议层和电气层的功率状态转换。功率跟踪器对被测系统完全透明，在正常操作期间对VBUS和CC电压进行采样。它将这些物理层测量值与逻辑协议层事件关联起来。

精密定时测量

CATC跟踪软件包括一个持久计时显示器，可在事件之间提供一键测量。带宽计算器为任何范围的数据包提供完整的总线利用率指标。

快速找到问题

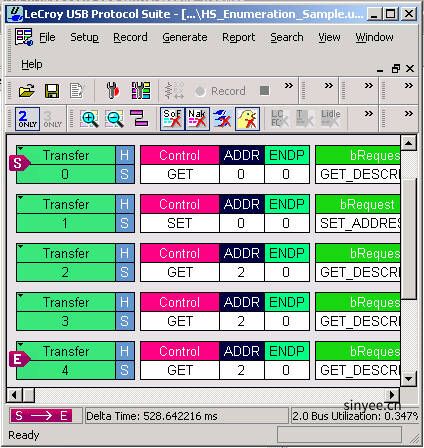

Teledyne LeCroy的USB软件提供了许多测量和报告USB流量的机制。总线利用率图表显示数据包长度、设备和SCSI挂起I/O的总线使用情况。使用“流量摘要”窗口，用户可以一眼评估统计报告，也可以导航到单个数据包、事务或传输。

零时间搜索

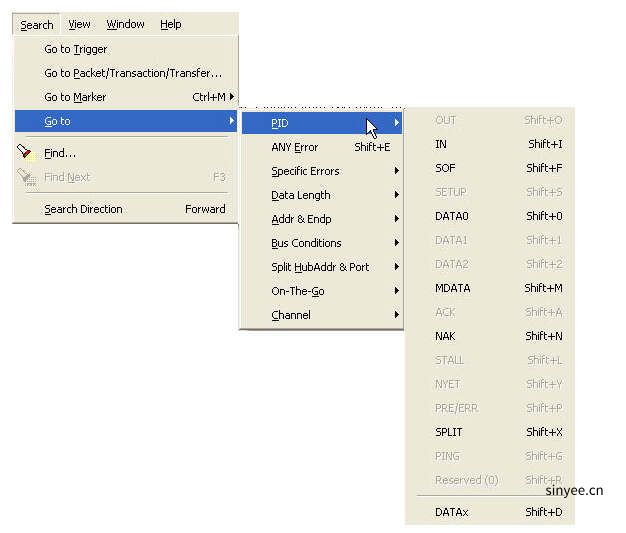

强大的搜索和报告选项允许用户快速导航到跟踪文件中的特定数据包、错误和任何数据类型。CATC Trace还支持筛选和隐藏命令，以从Trace中删除不相关的数据，从而实现高效查看。

Mercury T2P还提供“SBU捕获”选项，允许用户查看DisplayPort辅助信道消息（USB-MCDP-M03-X）或Thunderbolt-3低速通信（USB-MCTB-M03-X。DP捕获模式与支持DisplayPort 1.4的alt模式设备完全兼容，可解码使用DP alt模式的Type-C连接的基本后信道通信。对于Thunderbolt-3开发人员来说，Thunderbolt-2的Mercury T3P SBU捕获选项可解码通过低速（UART）反向信道传输的重要链路发现、发射器训练和配置阶段。
