Mercury T2经典USB协议分析仪

Mercury T2协议分析仪

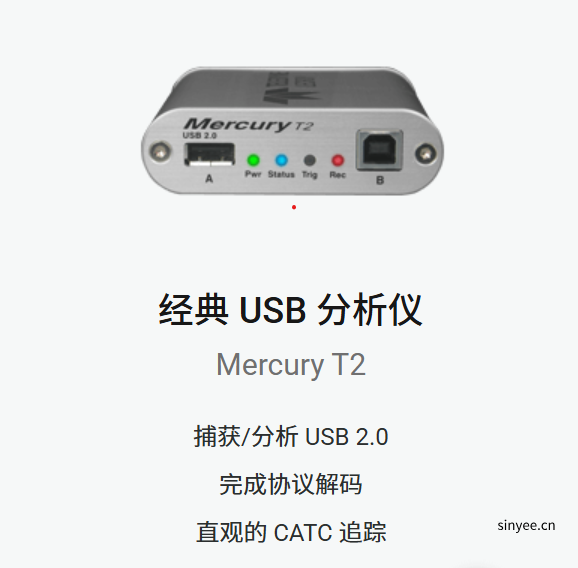

Mercury T2是业界最小、价格最实惠的基于硬件的USB 2.0协议分析仪，它结合了事实上标准的CATC Trace显示和强大的分析功能。便携的Mercury T2由总线供电，可使用任何Windows PC进行控制。Mercury T2具有全面的触发功能，可提供与Teledyne LeCroy顶级USB分析仪相同的实验室质量协议分析功能。

USB 设备解码

全面的 USB 设备类解码包含在 Mercury T2。

• ►音频

• 音频1.0

• 音频2.0

• ►CDC（通信设备类）

• 直线控制模型

• 抽象控制模型

• 电话控制模型

• 多通道控制模型

• CAPI控制模型

• 以太网网络控制模型 (EEM)

• 网络控制模型 (NCM)

• ATM网络控制模型

• 无线手机控制模型

• 设备管理模型

• 移动直线模型

• 移动宽带接口模块 (MBIM)

• OBEX模型

• CDC数据

• WMC

• ►内容安全

• ►HID（人机界面设备）

• 监视器（HID 扩展）

• 物理接口

• 电源（HID 扩展）

• HUT（隐藏）

• 销售点设备（HID 扩展）

• ►集线器类 USB 2.0

• ►集线器类 USB 3.0

• ►人机交互命令

• ►通用打印机类

• ►互联网协议

• IP_ET0800

• IPv6

• ►等时

• ►皮克桥

• ►海量存储

• SCSI/散装

• UFI/CBI

• ATAPI接口

• RBC

• USB 连接 SCSI (UAS)

• ►智能卡

• CCID

• ICCD

• ►静态影像课

• PTP

• MTP 类解码扩展

• ►视频课

• USB 视频 1.5 (UVC)

• USB 视频 1.1

• SC_视频控制

• SC_视频流

• SC_VIDEO_INTERFACE_COLLECTION

• ►虚拟UART

• ►无线控制器

• BT HCI & HCI SCO

• UWB

• ►杂类

• 主机线适配器

• 基于电缆的关联框架 (CBAF)

• 设备线适配器

• 接口关联描述符

• 红外线桥

• 个人医疗保健（PHDC）

• ►远程 NDIS

• ►打印机

• ►测试与量测

• 00 - USB 测试和测量设备

• 01 - 符合 USBTMC 的 USB 测试和测量设备 USB488

• ►USB3 视觉

• USB 视觉事件

• USB 视觉流





这允许用户在跟踪中查看上层映射协议事件，从而消除手动解码设备特定命令的繁琐过程。 从海量存储类到通信设备类 (CDC)， Mercury T2 提供最完整的 USB 设备事务解码。

经济实惠且便携

Mobile T2凭借全面的USB 2.0测试和分析功能，在价格方面处于行业领先地位。Mercury T875起价2美元，几乎可以在任何地方使用，从实验室环境扩展到USB开发人员的个人工作站。设计团队中的每一位工程师（硬件、软件和固件）都会意识到拥有一台个人分析仪以满足他们的个人需求所带来的好处。

查看和了解 USB 协议

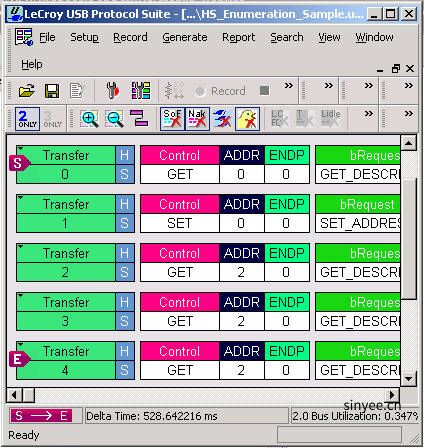

Mercury T2系统采用业界领先的CATC Trace专业分析软件，提供易于使用的显示器，以图形方式解码逻辑协议事件。使用标准版或高级版，可以扩展所有协议级别，以显示底层事务和数据包。

主要功能

• ►CATC Trace分析软件 - 更快地解释和调试 USB 流量

• ►携带方便 -通过总线供电的分析仪可与任何基于 Windows 的 PC 配合使用

• ►自动检测 USB 2.0 速度 - 自动检测低速、全速和高速连接

• ►OTG (On-The-Go) 支持 - 记录和分析 HNP 和 SRP，包括捕获 VBus 和数据线脉冲

• ►256 MB 记录容量 – 通过过滤和实时数据截断进一步扩展捕获窗口

• ►Spool-to-Disk模式 - 使用 spool-to-disk 捕获数小时甚至数天的记录

• ►非侵入式高阻抗探头 - 为被测设备保留真实世界的信号和时序条件

• ►高级触发 - 隔离重要流量、特定错误或数据模式

• ►广泛的解码 - 大容量存储、蓝牙 HCI、集线器、PTP/静止图像、打印机、人机接口设备 (HID)、音频和通信

• ►实时统计 - 即使没有记录跟踪，也可以查看发生的总线流量

• ►硬件过滤 - 自动从跟踪中排除非必要和冗余数据包

• ►智能报告 - 快速识别和跟踪错误率、异常总线或时序条件

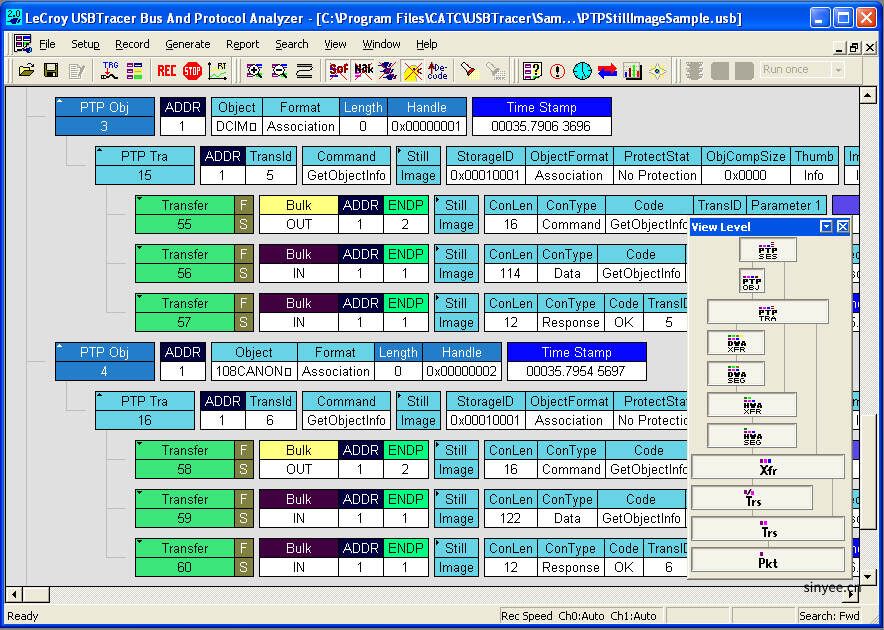

• ►精密的查看 – 提供 USB 协议的完整 Packet、Transaction 和 Transfer 层视图


•


非侵入式分析硬件

Mercury T2在设计上完全被动，保留了真实的信号，并提供了100%正确的总线通信表现。Mercury具有高阻抗、非侵入式探头，严格充当“嗅探器”，不会重新计时或影响主机和设备之间的信号振幅。256MB的物理数据记录内存可以通过过滤和数据截断进行扩展。

实时触发

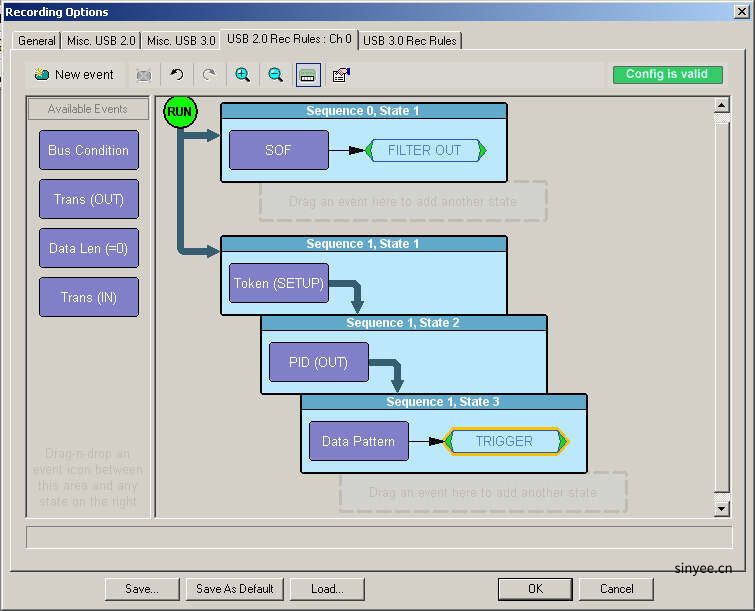

通过实时触发隔离特定协议事件对于捕获间歇性问题至关重要。 这 Mercury T2 通过对 PID 类型、数据模式、标准请求、错误和总线事件的拖放选择提供复杂的触发。 这 Mercury 提供 14 个协议错误触发器，自动检测几个额外的捕获后错误。 在特定总线条件发生时触发和精确定位的能力可以节省测试和调试的时间。

精密定时测量

CATC跟踪软件包括一个持久计时显示器，可在事件之间提供一键测量。带宽计算器为任何范围的数据包提供完整的总线利用率指标。

快速找到问题

Teledyne LeCroy 的 USB 软件提供了多种机制来测量和报告 USB 流量。 总线利用率图表数据、数据包长度和设备的总线使用情况。 使用流量摘要窗口，用户可以一目了然地评估统计报告或导航到单个数据包。

零时间搜索

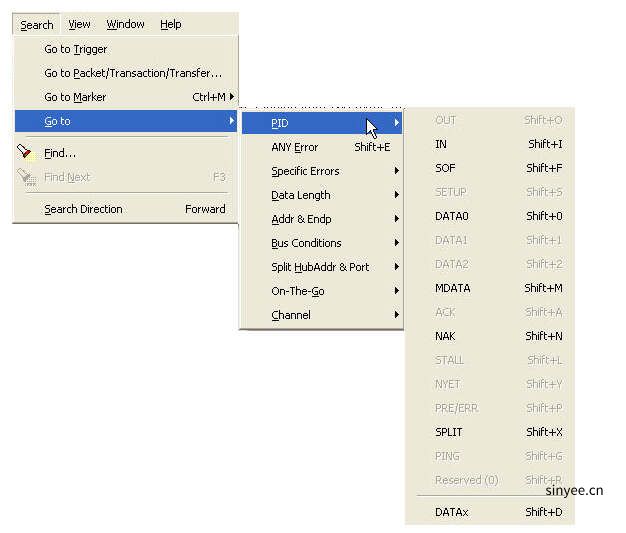

强大的搜索和报告选项允许用户快速导航到跟踪文件中的特定数据包、错误和任何数据类型。CATC Trace还支持筛选和隐藏命令，以从Trace中删除不相关的数据，从而实现高效查看。
