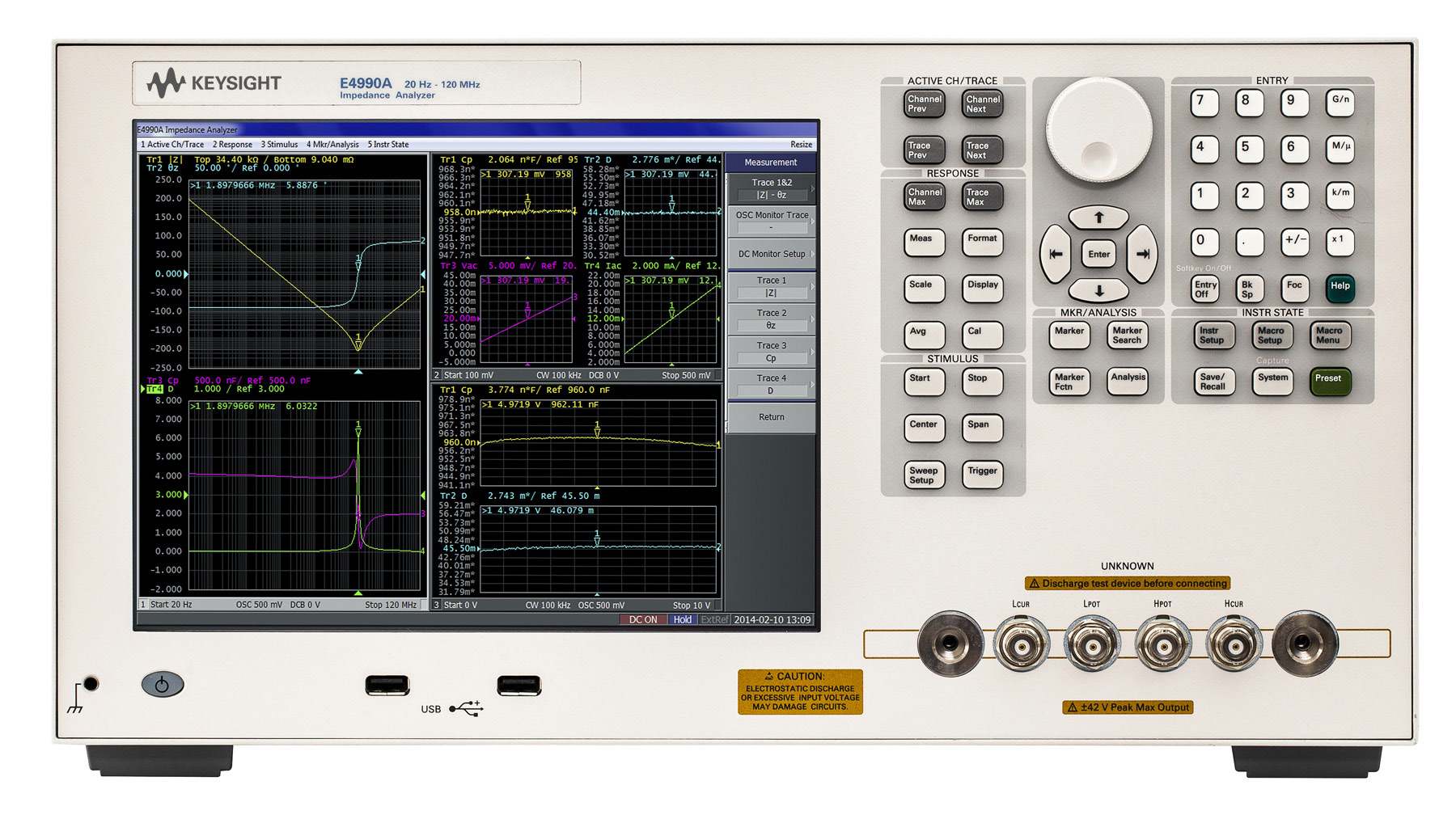

是德科技E4990A 阻抗分析仪-云帆兴烨

主要特性与技术指标

· 5 种频率选件；20 Hz 至 10/20/30/50/120 MHz，可升级

· ±0.08%（±0.045% 典型值）基本阻抗测量精度

· 25 mΩ 至 40 MΩ 宽阻抗测量范围（10% 测量精度范围）

· 测量参数：|Z|、|Y|、θ、R、X、G、B、L、C、D、Q、复数 Z、复数 Y、Vac、Iac、Vdc、Idc

· 内置直流偏置源：0 V 至 ±40 V，0 A 至 ±100 mA

· 加快测量速度选件（选件 001。仅适用于 10M/20M/30M/50M 选件）

· 10.4 英寸彩色 LCD 触摸屏可显示 4 个通道和 4 条迹线

· 数据分析功能：等效电路分析、极限线测试

描述

E4990A 阻抗分析仪具有 20 Hz 至 120 MHz 的频率范围，可在宽阻抗范围内提供出色的 0.045%（典型值）基本精度，并且内置 40 V 直流偏置源。等效电路分析功能支持 7 种不同的多参数模型，可帮助您仿真元器件的等效参数值。

5 种频率选件（20 Hz 至 10/20/30/50/120 MHz）以及频率升级选件使您可以根据当前的投资额度选购更适合的选件。

使用加快测量速度选件（选件 001），E4990A 低频型号（10M/20M/30M/50M）现在的速度可以媲美旗舰产品 120 MHz E4990A。它可以让工程师精确地评测谐振器或电感器等元器件，或者进行精确的质量检验（这需要对每一个器件执行多点测量，或者对多个被测器件进行测量），从而降低总体测试成本。
