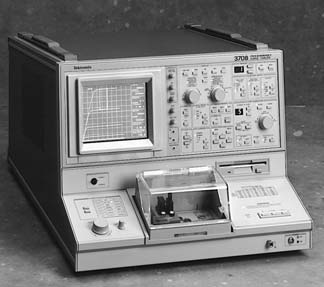

泰克370B晶体管图示仪-云帆兴烨

型号:370B
最大电流-控制设置为200 mA时,STEP AMPLITUDE设置为20x,STEP AMPLITUDE设置为10x。

370B的高分辨率DC参数测量(分辨率低至1 pA或2 µV)
371B的高电压和电流源(高达3,000 V或400 A)
内置光标测量-点,窗口和功能线
开尔文感测
扫描测量模式
波形比较和平均
完全可编程
1.44 MB软盘驱动器存储曲线的设置和位图
使用第三方打印机直接进行硬拷贝

产品描述

峰值电压(范围)

16伏

80伏

400伏

2,000伏

极性模式

交流电,±直流电,±漏电,±整流正弦波

可用电流

   峰值电流

10安

2个

0.4安

0.05安

   峰值电流(脉冲模式)

20安

4个

0.8安

0.1安

可用电阻

   最小串联电阻

0.26欧

6.4欧姆

160欧

20kΩ

   最大串联电阻

800欧姆

20kΩ

500kΩ

12.5兆欧

可用峰值功率

16,80和400 V范围 -0.08、0.4、2、10、50、220 W.

2,000 V范围 -0.08、0.4、2、10、50 W.

可变的集电极电源设置,以最大峰值电压的百分比表示 -0至100%,以0.1%为增量。

环路补偿(典型值)范围-至少100 pF。

步进发生器

准确性

增量 -1.5%。

绝对-小于总输出的1.5%+ 3%x步进幅度设置+ 1 mV或1 nA。

偏移控制范围-在-10至+10倍步进幅度之间变化。

分辨率-步进幅度设置x 1%。

当前模式

幅度范围 -50 nA至200 mA,以1-2-5顺序(21步)。

最大电流-控制设置为200 mA时,STEP AMPLITUDE设置为20x,STEP AMPLITUDE设置为10x。

最大电压-至少10V。

最大反向偏置电流 -10倍步进幅度。

最大反向电压-小于15V

纹波加噪声-小于0.5%x步进振幅+ 10 nA。

电压模式

幅度开关范围 -50 mV至2 V,以1-2-5的顺序(每6步)。

最大电压 -20倍步进幅度。

最大电流 -10 V或以下时至少500 mA,15 V时至少200 mA,40 V时至少10 mA。

短路电流限制 -500 mA,+ 50%,-20%。

最大反向偏置电流 -10倍步进幅度。

最大反向电流-小于20 mA。

纹波加噪声-小于0.5%x步进振幅+ 10 mV。

步进速率 -2倍的线路频率(交流集电极供电模式下为1倍的线路频率)。阶跃在集电极电压为0时发生。

脉冲阶跃 -80 µs或300 µs宽,±10%。

阶梯和偏移极性-禁用“ 阶梯发电机极性反转”时,对应于集电极电源极性。当选择STEP GENERATOR POLARITY INVERT或将CONFIGURATION开关设置为BASE COMMON时,与集电极电源极性相反。BASE COMMON配置会禁用STEP GENERATOR POLARITY INVERT。

步骤数-范围从0到10。

辅助电源

范围 --40至+40 V,步进分辨率为20 mV。

精度(典型值) -50 mV以内+总输出的1.5%。

输出电流-在±20 V时至少为100 nA。

在±40 V时至少为10 mA。

纹波加噪声-小于50 mV p-p

非商店垂直偏转系统

集电极/基极电流

范围-以1-2-5的顺序从1 µA / div到2 A / div。

X10 MAG将最大灵敏度扩展到100 nA / div(1 nA分辨率)。

精度(典型值)-在WINDOW光标读数的2%之内+ 0.1 x VERT / DIV设置。

发射极电流

范围-以1-2-5的顺序从1 nA / div到2 mA / div X10 MAG将最大灵敏度扩展到100 pA / div。

精度(典型值)-在WINDOW光标读数的2%之内+ 0.1 x VERT / DIV设置+ 1 nA。

最大显示噪声或纹波-取决于最大峰值电压的设置。
