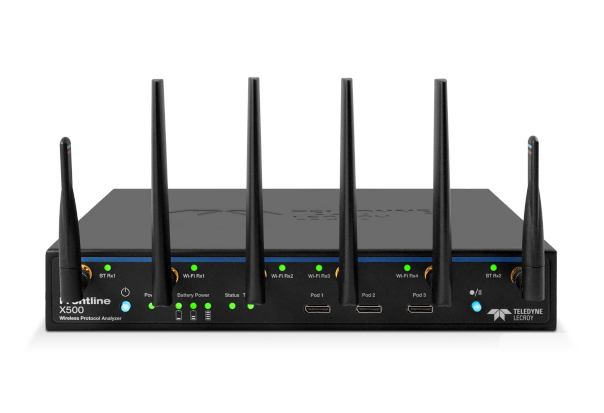

力科-X500e 无线协议分析仪/蓝牙协议分析

在其前身的成功基础上， Frontline X500，X500e 是一款全面的一体式解决方案，可无缝捕获和关联来自 Wi-Fi 7 等多种无线通信技术的数据。它可以即时查看无线流量，从而实现快速识别和解决性能问题以及由于蓝牙、Wi-Fi 和 802.15.4 共存于 2.4 GHz ISM 频段而导致的共存问题。

► 高性能协议测试解决方案

► 两 (2) 个独立的蓝牙无线电，可实现卓越的捕获性能

► 用于同步时间相关捕获蓝牙 (BR/EDR) 和低功耗、802.11be、802.15.4 和有线技术的一体式解决方案

► IEEE 802.11be 2x2 MU-MIMO (Wi-Fi 7) 无与伦比的 Wi-Fi 覆盖范围，包括在两个通道上同时捕获

► 即将推出的蓝牙 LE 高数据吞吐量 (HDT) 功能的早期访问支持

► 支持低速率无线个人区域网络 (LR-WPAN)，如 Matter 和 Thread 协议

► 通过用户高度可配置的 POD 进行逻辑分析通过 24x 3 通道 POD 支持多达 8 个通道

► HCI USB、HCI SPI、HCI UART（H4/H5/BCSP 和 WCI-2）和音频 I2S 的捕获和解码

► 可进行实时解密或捕获后解密分析

► 原始 RF 频谱视图有助于识别 2.4 GHz ISM 频段中潜在的 RF 冲突

► 游览模式允许一键式 PC-free 捕获

► 通过以太网进行主机通信以进行远程捕获

► 使用扩展的 API接口，可以实现这些测试流程自动化

► 协议和配置文件等的最新解码

- Frontline X500e 无线协议分析仪是业界最通用的无线分析工具，不仅支持所有已发布和即将推出的蓝牙 BR/EDR 和低功耗规范，还支持基于 802.15.4 的协议（例如 Matter 和 Thread）以及所有最新的 Wi-Fi 技术，包括 Wi-Fi 7，它将 Wi-Fi 技术扩展到 6GHz ISM 频段。

使用 VHDL 语言编写 Frontline X500e 是一款独立的 Wi-Fi 分析仪，可同时捕获任意两个频段上两个 Wi-Fi 信道上的 802.11 a/b/g/n/ac/ax/be 数据，包括 Wi-Fi 7 MLO 功能。作为一款基于硬件的非侵入式分析仪，它非常适合高速实时数据捕获和分析。它还支持捕获 HCI/WCI-2 UART 协议和逻辑信号以及无线 Wi-Fi 数据包，非常适合使用软件中的时序分析和共存视图功能调试与时序相关的问题。板载硬件缓冲区可确保卓越的性能，最大限度地减少其他基于网络的分析仪（如 Wireshark）中常见的数据包丢失和处理缓慢问题。它还支持将捕获文件导出为与 Wireshark 兼容的格式，以获得无缝的类似 Wireshark 的体验。

使用 Frontline X500e 协议分析仪支持通过 LE、Wi-Fi 和 Thread 进行调试，涉及在调试过程中捕获和分析设备之间的通信。这种全面的方法使开发人员能够识别和解决与设备配对、网络形成和跨不同协议的数据交换相关的问题。通过利用分析仪的多技术协议功能、实时数据包捕获和详细的协议解码，开发人员可以确保支持 Matter 的设备在不同网络环境中的无缝互操作性和最佳性能。这种整体调试过程对于提供可靠且安全的智能家居解决方案至关重要。

凭借射频频谱分析、网格分析、24 通道逻辑分析支持和蓝牙天线分集功能，X500e 确实是适合每项无线分析工作的工具。这 Frontline X500e 配备偏移模式，用户只需按一下按钮即可捕获空中的一切，无需连接任何 PC，也无需任何协议专业知识。该系统还支持与其他 Teledyne LeCroy 协议分析仪行业领先工具进行时间相关操作和捕获，使用专有的 CATC Sync 连接和 CrossSync 软件。

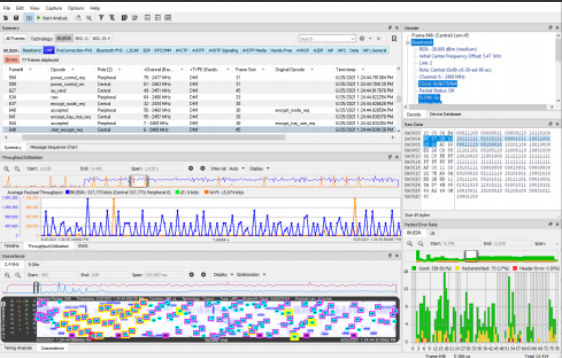

Frontline X500e 频谱分析功能在无线协议套件软件中提供整个 2.4GHz ISM 频段的 RF 热图。这使用户能够查看覆盖在测试环境中捕获的射频能量之上的时间同步捕获的无线数据包。当用户将鼠标悬停在捕获的射频能量上时，会显示信号强度 (RSSI)。通过这些数据，您可以在共存视图中了解多种技术如何共存。

频谱分析功能和共存视图使用户能够识别 RF 干扰并了解他们的无线设备如何在拥挤的 2.4GHz ISM 频段中有效运行。

集成的蓝牙音频专家系统是市场上第一个也是唯一一个将音频分析与蓝牙协议分析相结合的分析工具。这种独特的功能使开发人员能够快速查明各种应用中各种与蓝牙协议相关的音频问题的根本原因，包括最新的蓝牙 LE 音频和用于广播音频的蓝牙 Auracast。音频波形绘制和播放等功能可直接在软件中使用，从而提供一种直观而有效的音频数据分析方法。音频评级指标等高级功能使开发人员能够使用参考音频文件调试音频质量问题。音频专家功能真正将新手变成了专家，并使专家在测试蓝牙设备（如助听器、汽车信息娱乐系统、扬声器和耳机）时更加高效。
