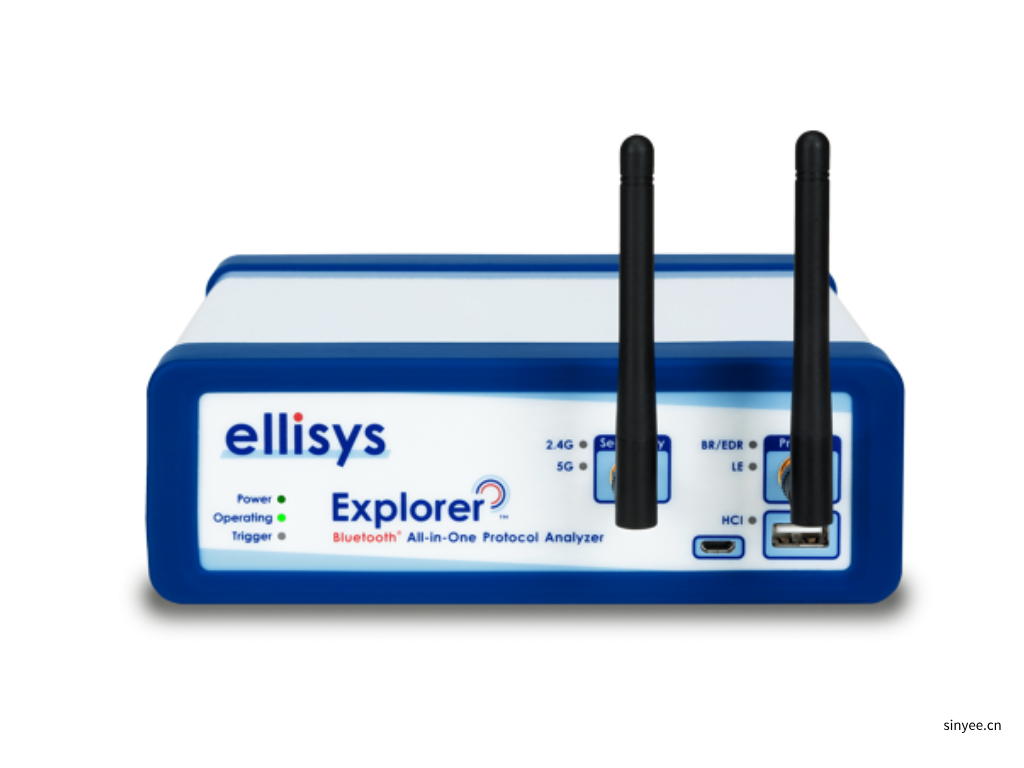

Ellisys Bluetooth Explorer多合一蓝牙分析系统

要点

• All-in-One：同时捕获 Bluetooth Classic、Bluetooth LE、Wi-Fi、频谱、 HCI、逻辑、UART、SPI、I2C、SWD、音频 I2S 和 WCI-2，均同步至纳秒级精度

• 蓝牙宽带捕获：轻松、坚如磐石地捕获任何流量， 包括发现/连接流量和 SSP 配对

• 可重新编程的数字无线电：支持新规范，无需 硬件更改

• 多皮网支持：查看多个微微网和散点网，无 局限性

• 所有协议和配置文件：同类最佳的协议解码

• 集成音频分析：通过无线方式收听捕获的音频， 包括 HCI 音频和 I2S，在软件中与所有其他音频同步 交通

• 频谱显示：描述无线环境和 可视化共存问题

• 消息序列图：从强大的自动创建图表 Ellisys 协议显示

为要求苛刻的用户提供创新工具

流量分析是蓝牙工程师的主要日常活动之一 希望快速测试和调试他们的原型和产品。不幸的是，蓝牙无线嗅探总是很难做到完美。旧版探查方法 遭受了重大的技术缺陷，使其不可靠，并且 甚至在某些情况下无法使用，这使得蓝牙工程师的 任务要困难得多。

凭借其革命性的全频段数字无线电，Ellisys 提升了协议 捕获和分析达到新的高度，从根本上克服了 那些传统的蓝牙嗅探方法。Ellisys 一体机 全频带嗅探器可随时可靠地记录来自任何邻居的任何数据包 piconet，零配置且无侵入性。

“新型蓝牙芯片的测试和表征 而最终产品是一个综合过程，需要一系列不同的工程设计 专业知识和一系列专门的分析工具，“Muthu 说 Kumar，Intel Corporation 无线固件工程师。“Ellisys 蓝牙浏览器 在此过程中发挥着重要作用，通过提供清晰和完整的 了解不断发展的蓝牙技术的行为 从硬件和软件的角度来看，同时提供卓越的 易于使用。“

“Ellisys 提供的全新高级功能为我们的团队提供了 大大提高对蓝牙技术工作原理的可见性的工具，“他说 Miles Louis Smith，Nordic Semiconductor测试组高级研发工程师。“我们 使用嗅探器诊断其他嗅探器可能出现的复杂时序问题 无法捕获。由于 Ellisys 独特的无线电架构 sniffer 时，我们可以捕获所有数据包，而不管时间如何。可重构 硬件非常灵活，Ellisys 团队提供了强大的支持来提供帮助 我们更快地将产品推向市场。“

“当您将加密、计时和并不总是遵循规范的协议组合在一起时，蓝牙调试可能是一种痛苦的体验，“Human， Inc. 的一位音频声学工程师说。Ellisys 硬件不仅使我们能够通过所有这些挑战来了解问题，而且该软件具有内置的解密技术，可以直接与我们的蓝牙芯片堆栈配合使用，因此我们花在配置解密上的时间更少，而花更多的时间分析流量以查找问题。Ellisys 解决方案是我们信赖的解决方案，因为它们具有行业领先的功能和世界一流的支持。“

业界首个全波段捕获

蓝牙无线技术最初旨在实现稳健 不受广泛使用的 2.4 GHz ISM 频段的干扰。这也是 出于安全原因，设计为难以闻到。为了满足这些标准， 蓝牙无线电根据跳频伪随机使用 40 （LE） 到 79 （Classic） 信道 sequence 在 Piconet 的连接时间定义。

跳频嗅探器尝试在特定的跳频序列上主动同步， 并且仅在同步成功后捕获数据包。这种 的 Sniffer 有几个固有的局限性，使其更难使用， 不太可靠，并且只能在有限的一组场景中使用。

Ellisys 在 2010 年创建了业界第一台宽带嗅探器，克服了所有这些缺点 并添加了创新和突破性功能，为蓝牙调试开辟了新的视野 和互作性测试。全波段捕获方法就是这么简单 因为它功能强大：嗅探器不是只监听几个频道，而是 同时捕获所有通道。因此，嗅探器不需要同步 到一个小圆锥;它将被动地监听附近的所有蓝牙微微网， scatternet 和其他拓扑（如 mesh）的 Scatter 网络，无需任何配置。

业界首款可重构蓝牙数字无线电

凭借其创新的可重新配置无线电，Ellisys 嗅探器可以独特地 由软件更新以支持规范中的更改，而不对硬件的任何更改，甚至无需用户的任何交互。 例如，这种灵活性允许添加下一代蓝牙基带功能（如增强的 AES 安全性、无连接广播，以及蓝牙 LE 编码和 LE 2M 支持等最新功能），这些功能在更新规范中正式发布前几个月发布。

业界首款一体式嗅探器

捕获无线流量是蓝牙调试的一个非常重要的方面， 但其他信息对于理解大局同样重要。 这是 Ellisys 嗅探器擅长的另一个方面。Bluetooth Explorer 嗅探器支持一键并发 以及紧密同步的捕获：

• 蓝牙经典 （BR/EDR）

• 蓝牙 LE

• Wi-Fi 2x2 802.11 a/b/g/n [ENT]

• 2.4 GHz 频谱 [PRO]

• USB HCI （1 个端口）， UART HCI （2 个端口） 和 SPI HCI （2 个端口） [PRO]

• 逻辑信号 [PRO]

• 音频 I2S [PRO]

• 无线共存接口 2 （WCI-2） [PRO]

• UART、SPI、I2C 和 SWD [PRO]

协议和配置文件

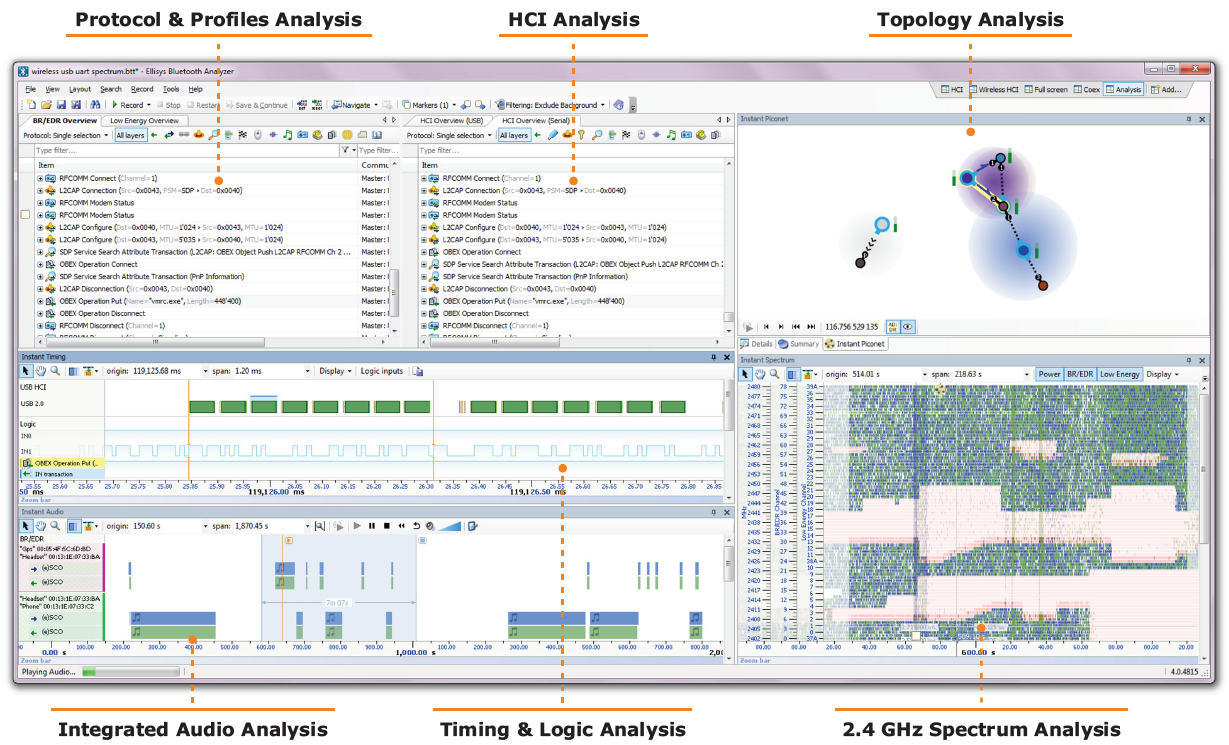

蓝牙协议和配置文件以易于理解的 Overview （概述） 窗口中面向高级过程的时间顺序格式 并在链接的 Details 视图中完全详细到最低位/字节级别。 Classic Bluetooth、Low Energy 和 HCI 流量以指定的 随着捕获的进行，实时概览。

为用户提供了各种控件，以轻松自定义任何 Overview，包括 强大的过滤和着色功能，旨在快速分离特定的 协议、配置文件或感兴趣的通信。可以呈现流量 在最高抽象级别，用户可以向下钻取以显示所有 中间级别，直到最基本的元素，例如仅数据包视图。

消息序列图

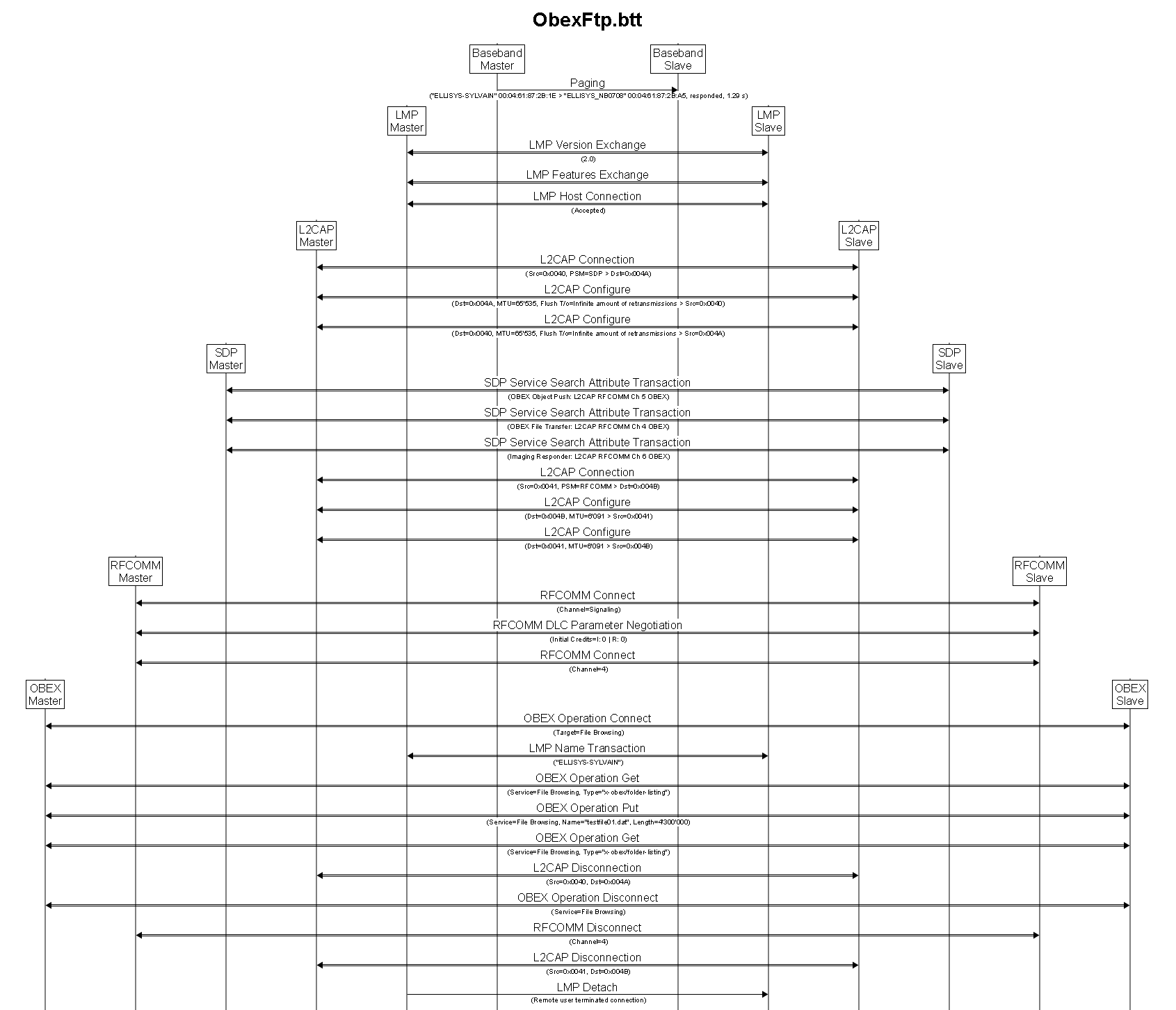

虽然分析器强大的协议和配置文件显示最 对于工程师来说，消息序列图通常是首选 创建报告或与规范专家共享技术信息 或其他通常不参与使用协议分析工具的程序。埃利希斯 解决方案是从以前的 筛选和注释的协议视图。通过这种方法，工程师可以包括 正是他们想要的信息，他们想要的方式，并创建一个清晰的 描述准确显示所需的信息。

HCI 分析 [PRO]

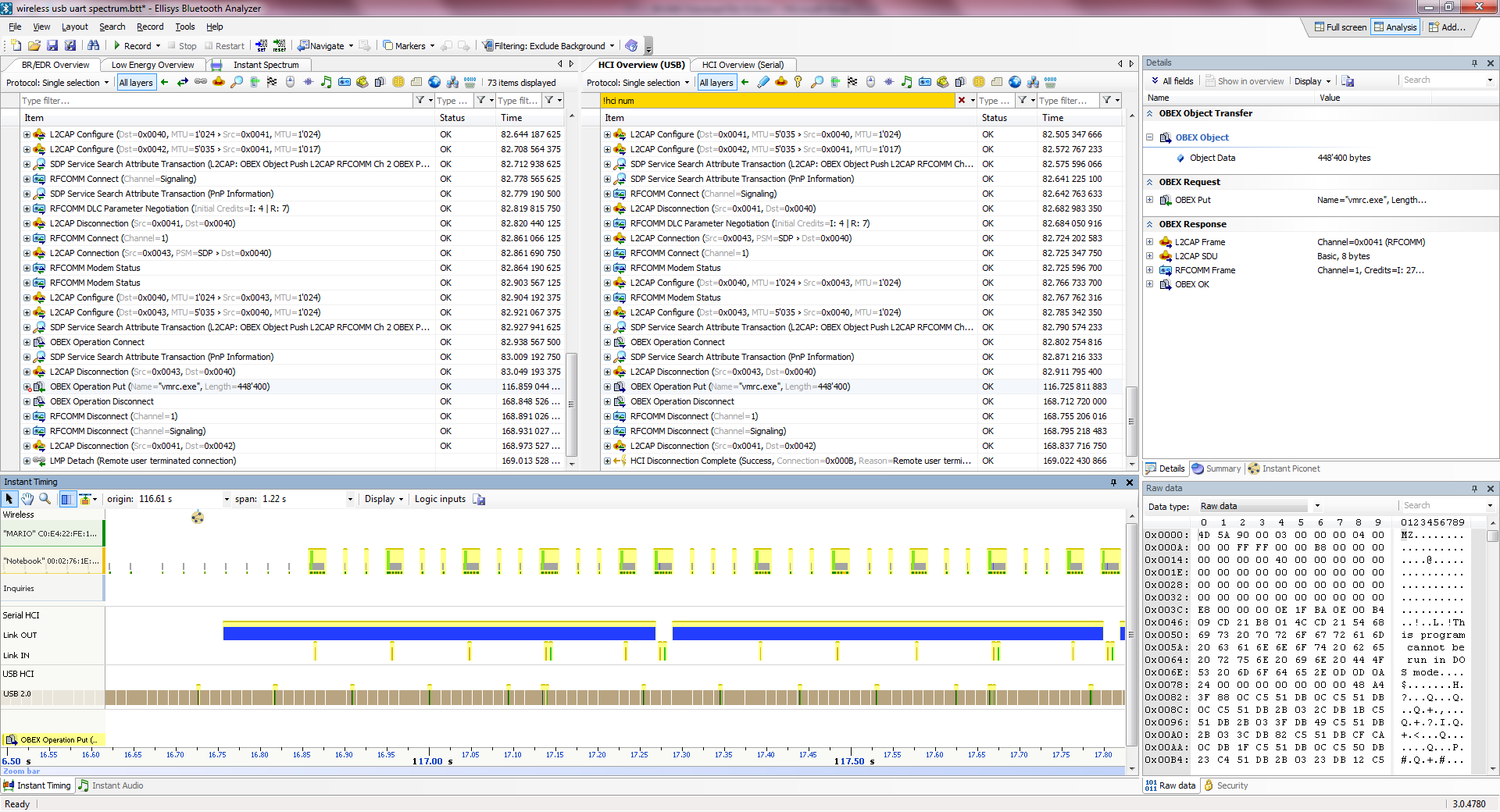

无线流量当然是调试中最有用的元素之一 适用于蓝牙工程师的信息，但适用于主机控制器接口 （HCI） 交通是获得清晰 以及情况的完整图片。

HCI 是由蓝牙规范定义的电气接口 用于主机控制器和无线电之间的通信。埃利希斯 BEX400 支持 USB HCI、UART HCI 和 SPI HCI 的捕获。任何和所有 HCI 流量 与无线流量同时捕获，精度相同 clock 实现完美的同步和时序分析，并显示在 高度优化的 Ellisys 分析软件。

在处理设备时，HCI 捕获也是一个非常方便的功能 实施 BR/EDR 安全简单配对 （SSP） 或 BLE 安全连接。Ellisys 分析软件自动 提取通过 HCI 交换的任何 Link Key 并使用它来解密无线流量，所有这些都不需要任何用户交互。

频谱分析 [PRO]

蓝牙使用的 2.4 GHz ISM 频段非常繁忙。其他用户的 该频段包括 Wi-Fi、LTE、ZigBee、ANT 和广泛的其他专有频段 以及商业技术。所有这些用户都会相互干扰，并且 通常需要更好地了解无线环境。

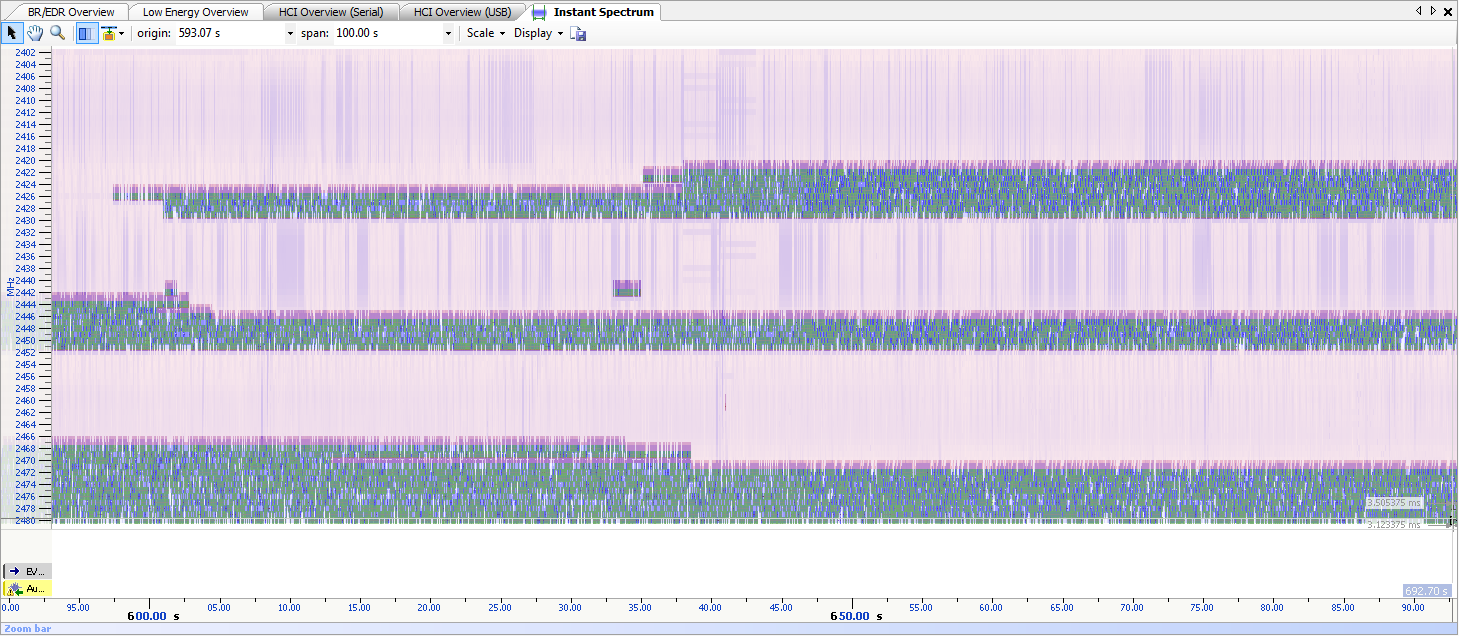

Ellisys 嗅探器提供的频谱显示是 共存调试、无线特性分析或仅用于可视化 RF 环境。它捕获所有蓝牙信道中的频谱信号强度 （RSSI） 具有高达 1 微秒的可配置精度，并显示此 信息与 Bluetooth 数据包同步。

逻辑分析 [PRO]

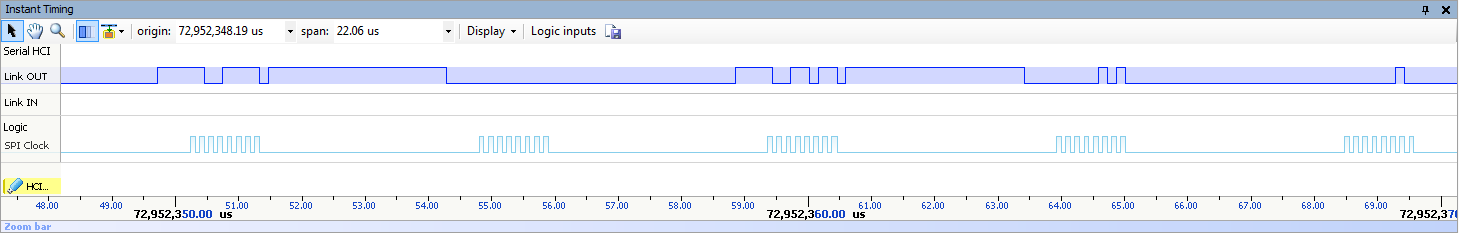

逻辑分析功能可以同步捕获任何逻辑信号 与无线和 HCI 流量。支持任何数字信号，包括 通用 I/O 或专用引脚，例如 TX/RX Active。另一个 此功能的许多应用程序都在跟踪设备的功率 使用专用硬件（如比较器）在各种状态下的消耗 用于确定是否超过了密钥阈值。

然后，可以以 5 纳秒的精度可视化这些信号并进行比较 在 Ellisys 强大的 Instant Timing 视图中使用其他捕获的流 软件。

音频分析

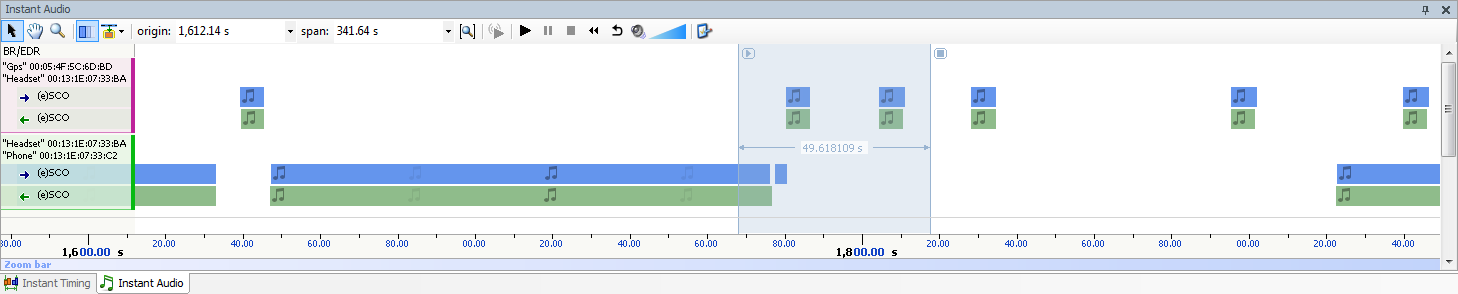

捕获的音频流可以轻松播放，即使在捕获期间也是如此。使用测试设备级 LC3 编解码器自动检测 LC3 流量，即使没有捕获 LC3 配置流量也是如此。查找包含特定音频部分或特定事件的数据包很容易完成。

可以播放通过 HCI 或音频 I2S 输入 [PRO] 捕获的音频。这样就可以对完整的音频链进行表征，包括提供给源的未压缩音频、无线传输的音频以及接收器设备上的解码音频。音频流可导出为 WAV 格式。

自动和长期捕获

有各种用户应用程序需要使用分析器以自动化方式，通常由用户定义的软件应用程序控制 执行各种任务。这些应用可能包括长期测试 环境、将 Analyzer 集成到移动平台以及其他 使用模型。

得益于 Ellisys Digital 提供的易用性和稳健性 无线电，BEX400 是完成这些任务的完美系统。分析器可以 通过简单而强大的远程控制 API 进行控制（应用程序 编程接口）以编程方式启动/停止/保存捕获，以及 提取可用于各种目的的特定捕获信息， 包括 go/no-go 测试 ，无需任何人工作。

独特的分割功能与 API 无缝协作，允许极长的捕获，将捕获分割成更小、更易于管理的切片，同时保持从 capture 到 捕获。

软件概述
