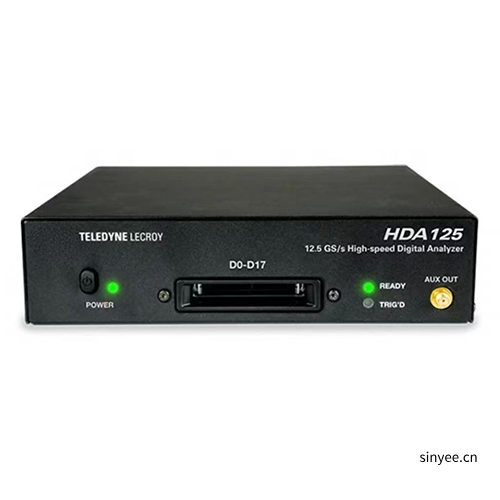

力科 逻辑分析仪 HDA125-18-LBUS

型号:HDA125-18-LBUS
HDA125将您的Teledyne LeCroy示波器转变为用于高速数字调试和评估的性能最高,最灵活的混合信号解决方案。

12.5 GS / s的采样率,可实现80ps的定时精度
3 GHz引线组,用于捕获高达6 Gb / s的数字信号
为您的Teledyne LeCroy高带宽示波器增加高速混合信号功能
通过Teledyne LeCroy LBUS进行精确的定时同步,适用于中带宽和高带宽示波器(WaveMaster 8Zi系列,WavePro 7Zi系列和WaveRunner 6Zi)
USB 3.1快速传输数据
独特的QuickLink探测系统
带有9英寸引线的差分焊接尖端简化了困难测试点的访问
超低负载,性能卓越
6 GHz带宽探头与HDA数字引脚组和Teledyne LeCroy WaveLink差分模拟探头兼容,具有无与伦比的采集灵活性

产品描述

灵敏度高的高速采样



HDA125以12.5 GS / s的速度采样18个输入信号,以准确表征最快的信号。但是采样率只是故事的一半-高速嵌入式系统测试通常会带来非常具有挑战性的信号幅度条件。高速数字分析仪以超低的探头负载和行业领先的灵敏度(最小信号摆幅为150 mV)来应对这些挑战。独特的磁滞调节功能可确保最精确的阈值设置,并且阈值精度是同类混合信号仪器的三倍。

极致的探测灵活性



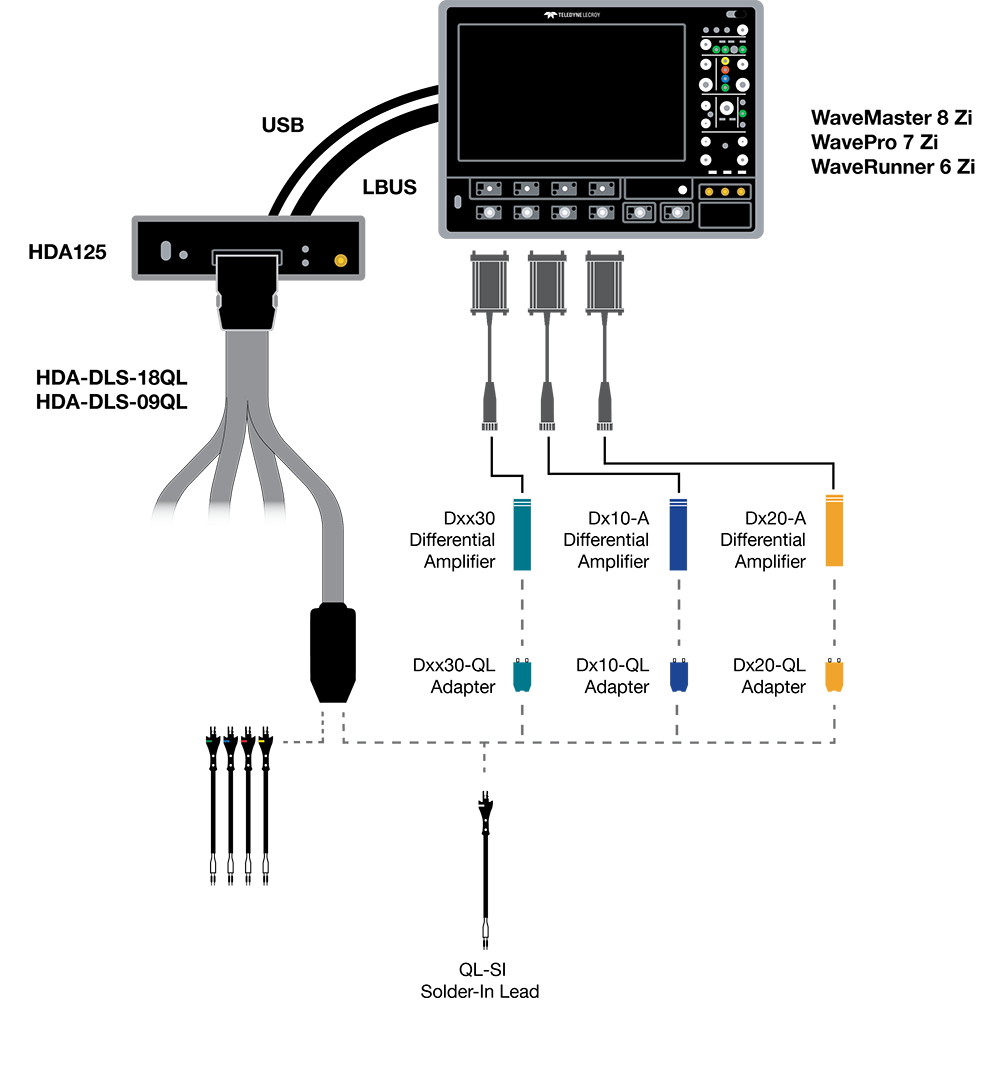

QuickLink探头尖端系统是从头开始设计的,与HDA125高速数字分析仪系统以及Teledyne LeCroy的WaveLink系列差分模拟探头系列兼容。这种交叉连接功能使您可以在所有需要的测试点为被测系统配备QuickLink提示,并根据需要在数字和模拟采集系统之间交换连接。

采集同步和交叉触发

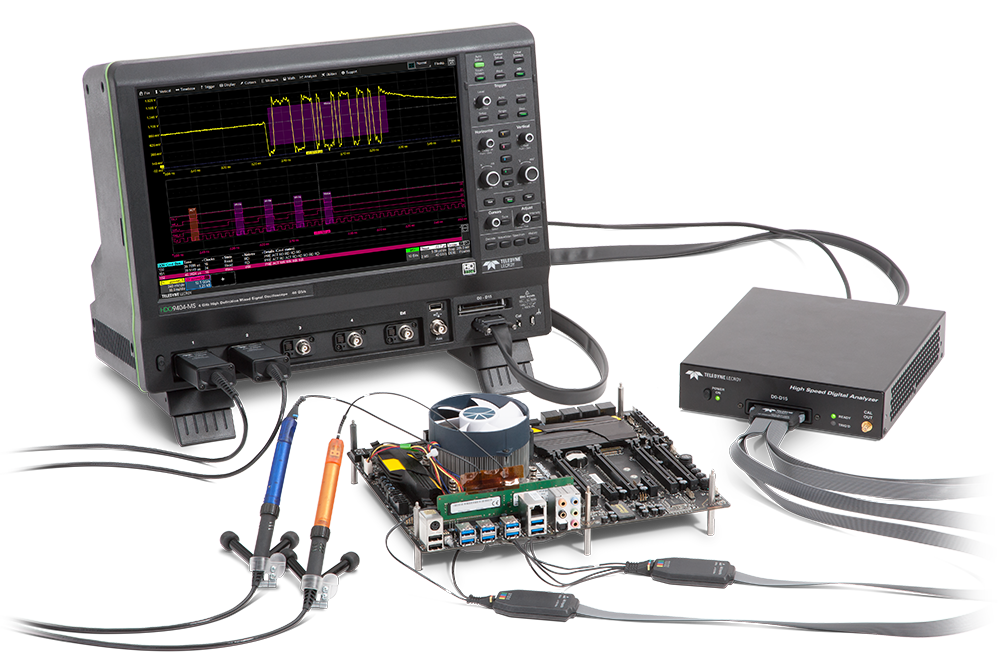

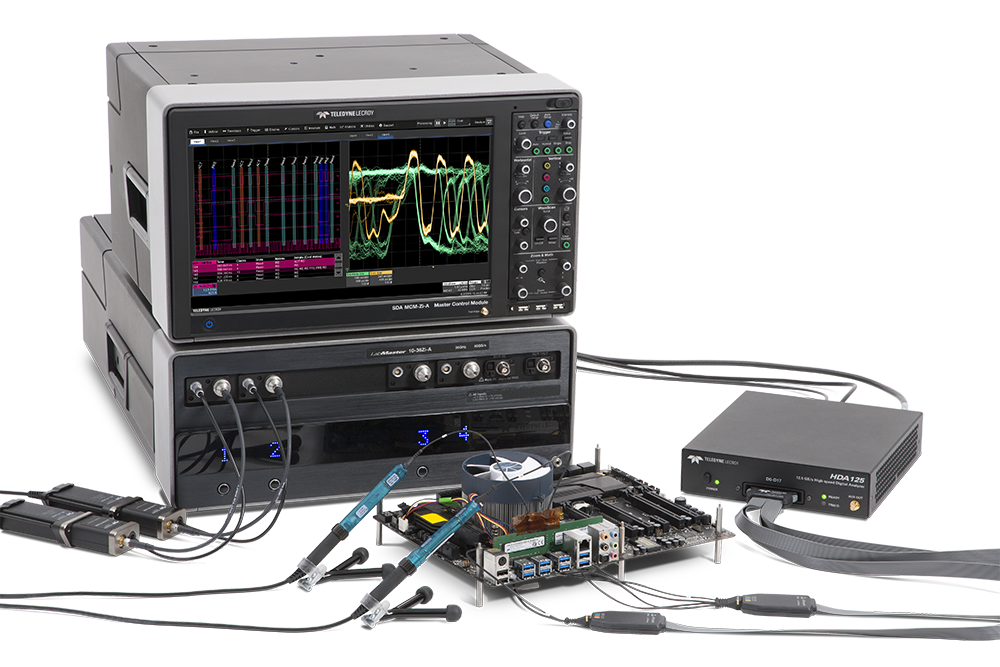

HDA125使用LBUS或ChannelSync接口连接到Teledyne LeCroy示波器,从而可以以相同的时基精度采集数字通道,并触发同步作为内置混合信号解决方案。USB 3.1接口可将采集的数字数据高速传输到示波器。模块化设计使您可以通过在现有仪器之间共享数字采集功能来更好地利用投资。

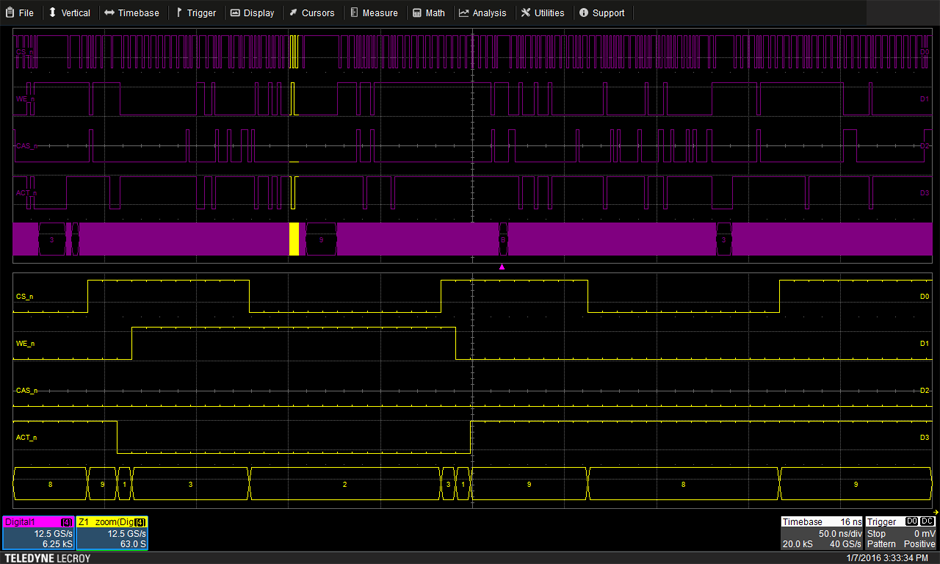

DDR命令总线捕获,提供完整的接口可见性



嵌入式DDR接口的基本调试和验证通常涉及时钟,数据(DQ)和选通(DQS)信号的模拟属性分析-Teledyne LeCroy的DDR分析工具已成为该应用程序的行业领导者。但是,当验证任务变得更加复杂且问题需要更深入的了解时,触发,获取和可视化DDR命令总线状态的能力将变得无价。HDA125将命令总线的获取带到了Teledyne LeCroy已经全面的工具集中,从而提供了终极的内存总线分析功能。

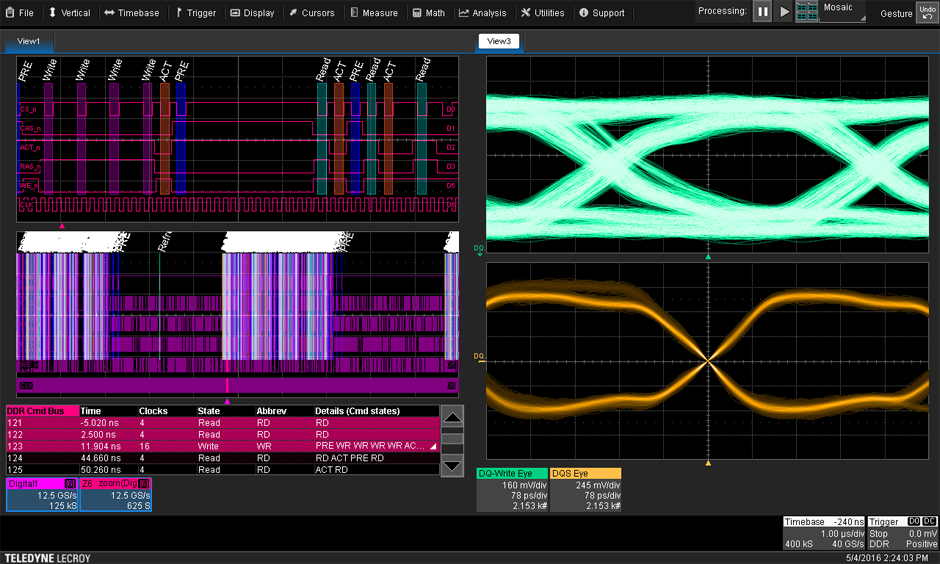

分析DDR总线活动

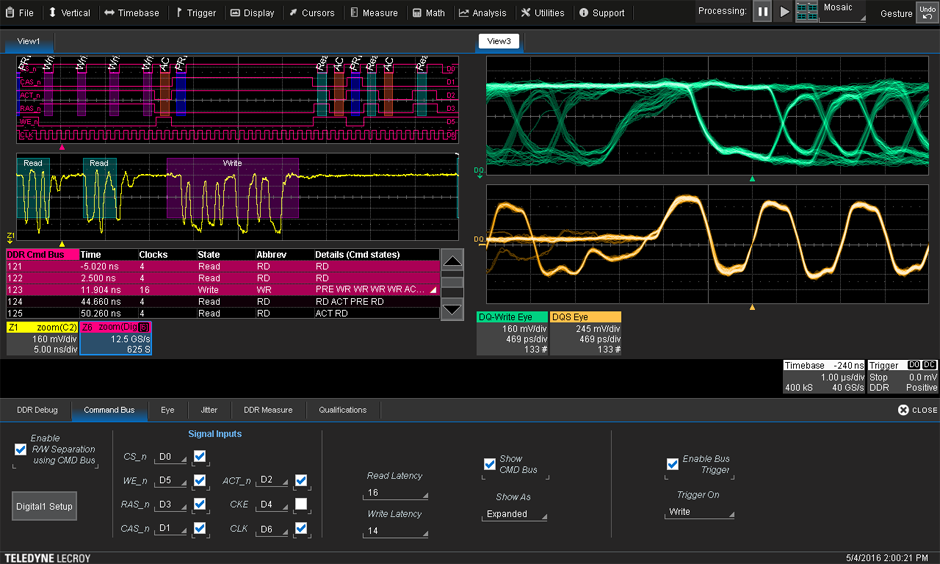

HDA125启用了DDR调试工具包的独特“总线视图”功能,该功能将Teledyne LeCroy的高级总线分析功能设置为可用于DDR分析。以表格形式查看总线活动,并通过触摸按钮将与时间相关的视图移至所需事件。在获取的记录中搜索特定事件和总线状态。直观的颜色覆盖和注释使您可以轻松识别所采集的模拟波形中的关注区域。

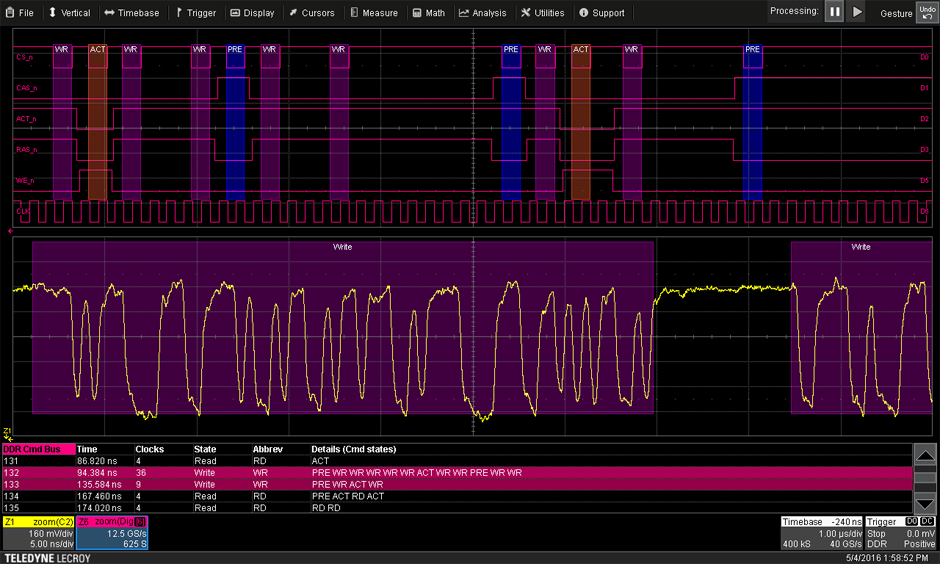

在DDR命令上触发



能够在命令总线的特定状态上触发的能力成为快速了解DDR信号质量的宝贵工具。HDA125的逻辑触发与DDR调试工具包的直观设置和智能软件交叉触发相结合,可提供最终的DDR触发系统。读和写突发的持久性图为识别细微的信号质量问题提供了一种简便,快速的方法,以供进一步研究。
