简介

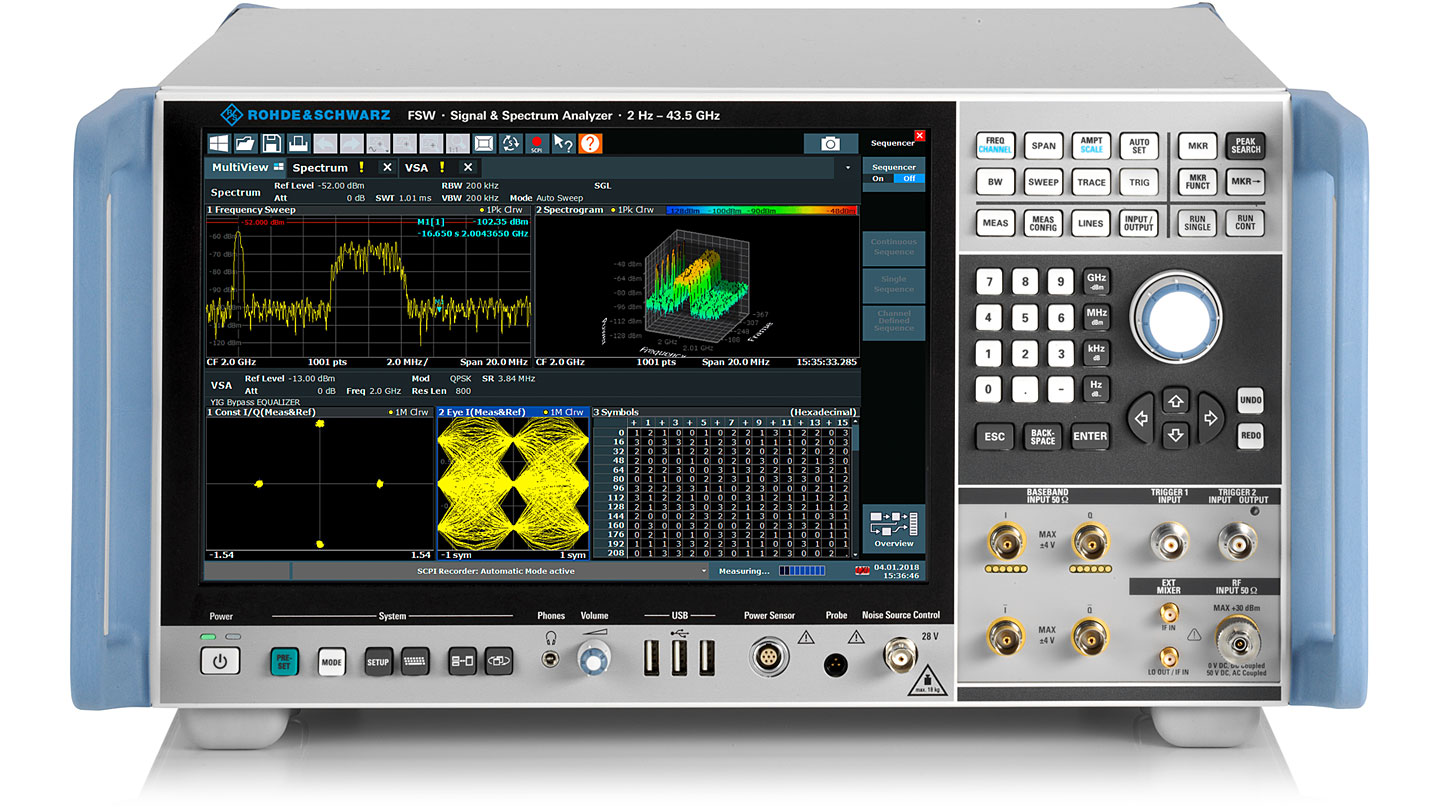

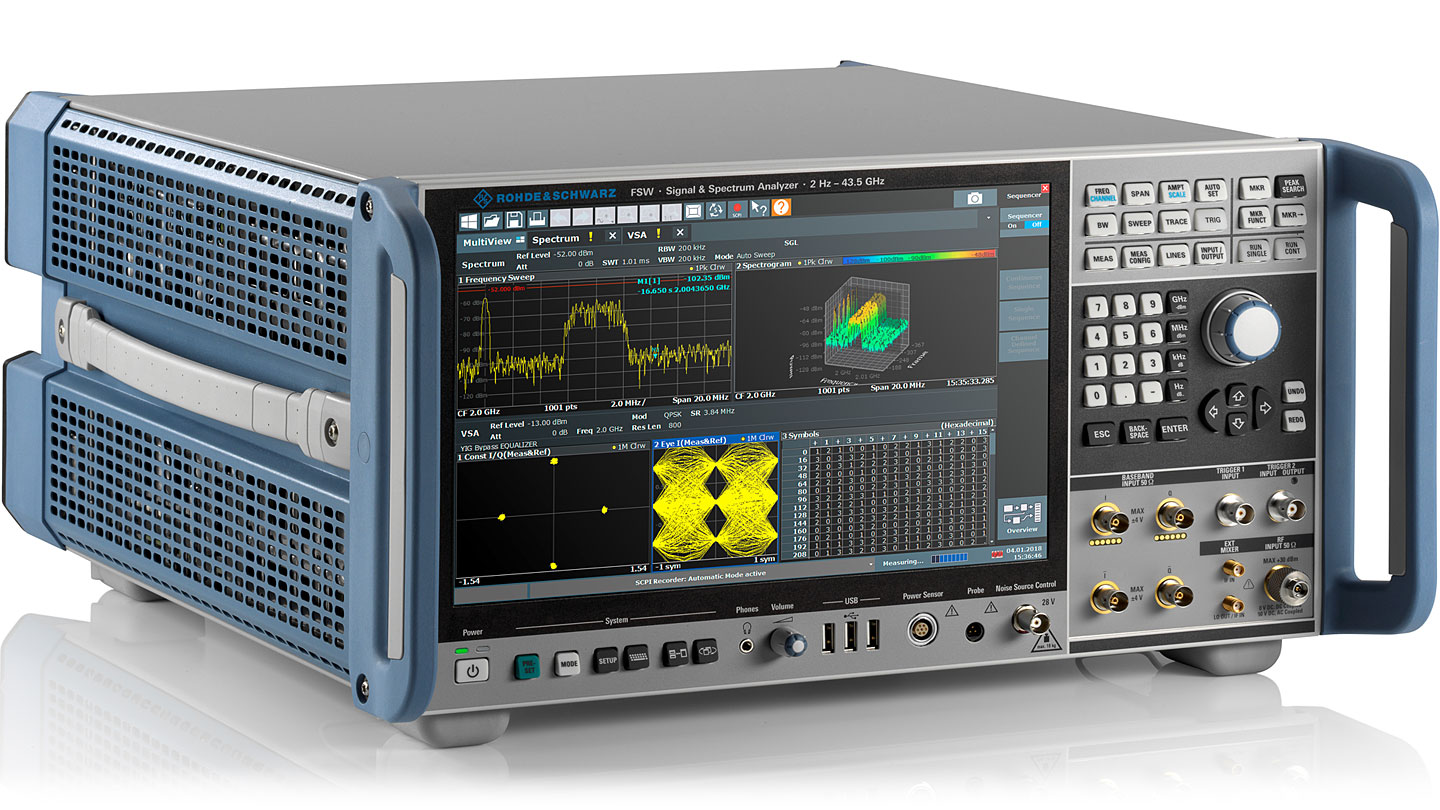

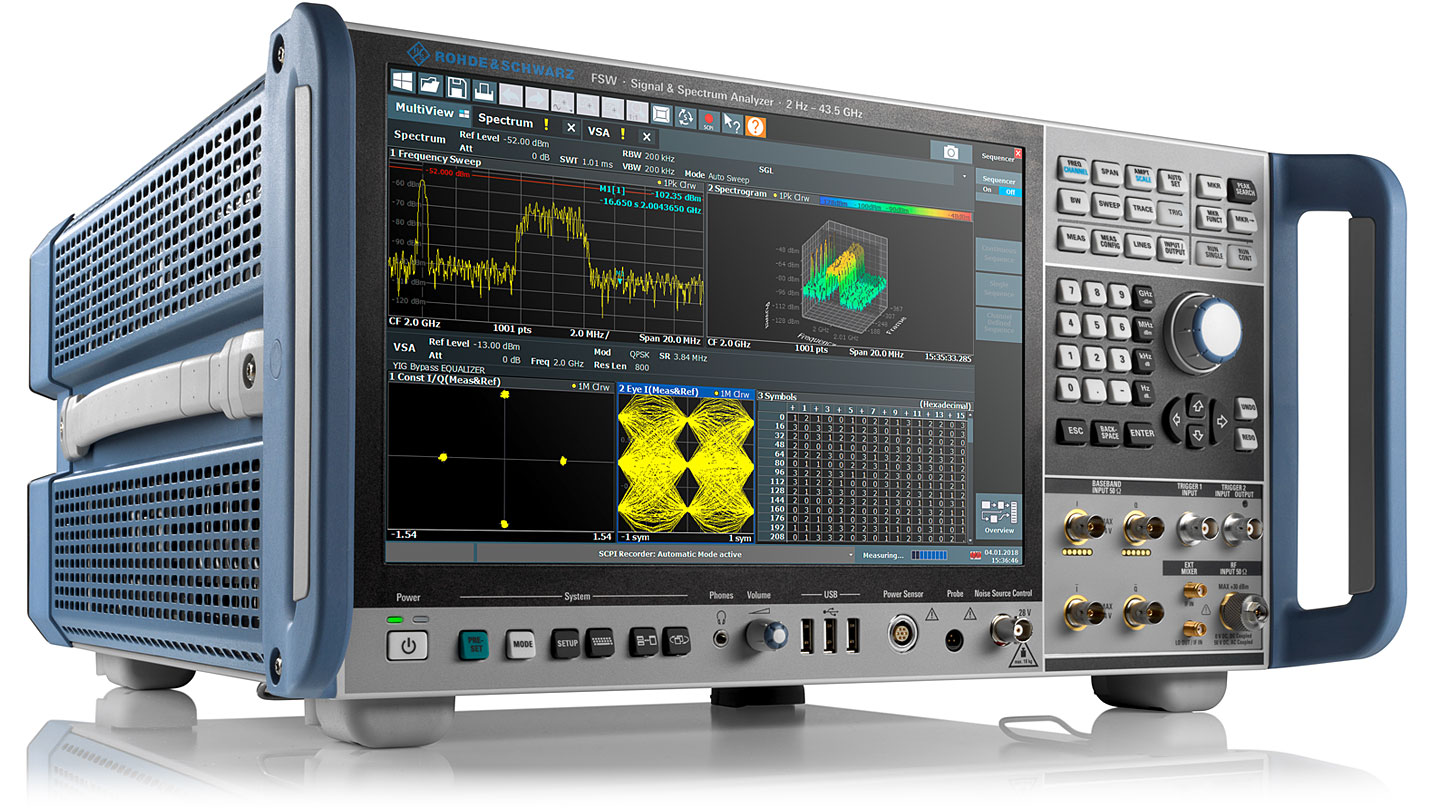

高性能FSW信号与频谱分析仪可帮助工程师完成严苛的任务。它具备较高的内部分析带宽， 可对宽带组件和通信系统进行特性测量。其出色的相位噪声有助于开发适用于雷达等应用的 高性能振荡器。先进的多点触控显示屏支持手势动作，确保操作简单直观。嵌入式SCPI记录 仪可以轻松创建可执行脚本。

FSW的分析带宽高达8.3 GHz，可以测量新型5G新空口标准或 汽车和脉冲雷达等应用中的宽带调制信号或频率捷变信号。

800 MHz实时分析带宽便于用户监测大范围频谱和触发短时信号。

FSW可以同时测量多个标准。用户可以快速、简单地检测并消 除因信号间相互作用而产生的错误。

FSW采用多点触控显示屏和简明的菜单结构，操作十分简单。 多种测量结果可以同时显示在12.1"大屏幕上的不同窗口中， 有助于测量结果的阐释说明

主要特点
► 频率范围为2 Hz至90 GHz（使用罗德与施瓦茨的外部谐波 混频器时最高可达325 GHz）
► 低相位噪声，在10 kHz偏置时为–140 dBc (1 Hz)， 在100 kHz偏置时为–143 dBc（1 GHz载波）
► 60 dBc无杂散动态范围，2 GHz内部分析带宽
► 最高8.3 GHz内部分析带宽
► 800 MHz实时分析带宽，每秒240万次FFT运算， 0.46 µs截获概率(POI)
► 最高1 GHz流式传输带宽（通过I/Q数据流接口）
► SCPI记录仪简化代码生成
► 新型扁平化Windows 10设计和多点触控手势支持
► 可并行运行和显示多个测量应用

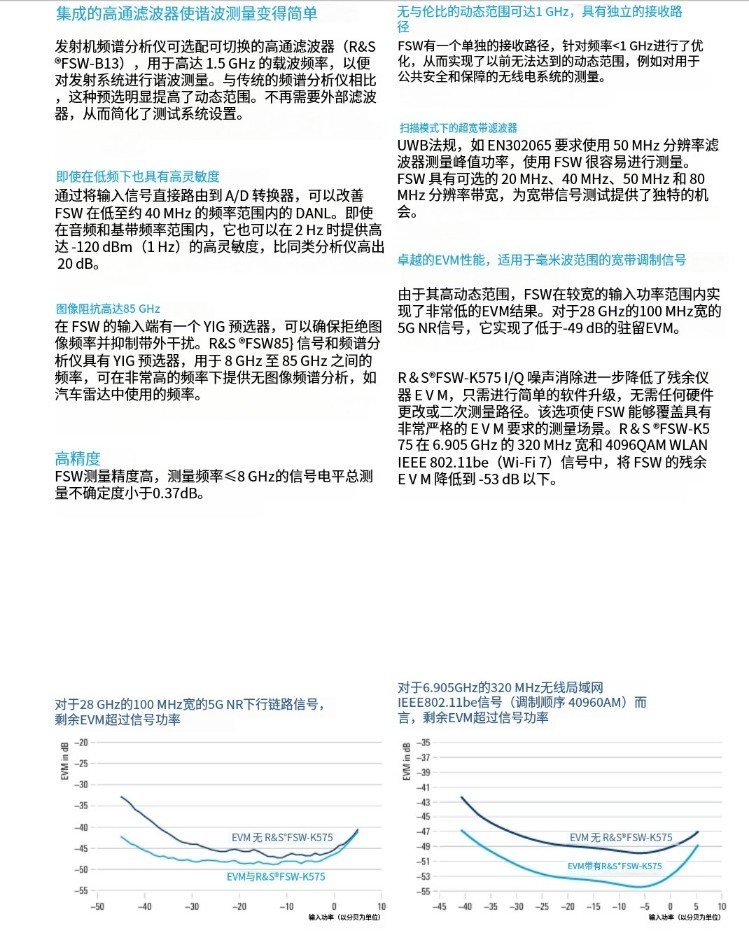

► 优越的残余EVM性能（28 GHz的100 MHz 5G UL信号：低 至–49 dB），并可使用R&S®FSW-K575 I/Q噪声抵消选件 进一步降低（6.905 GHz的320 MHz WLAN IEEE 802.11be (Wi-Fi 7)信号：低至–53 dB）

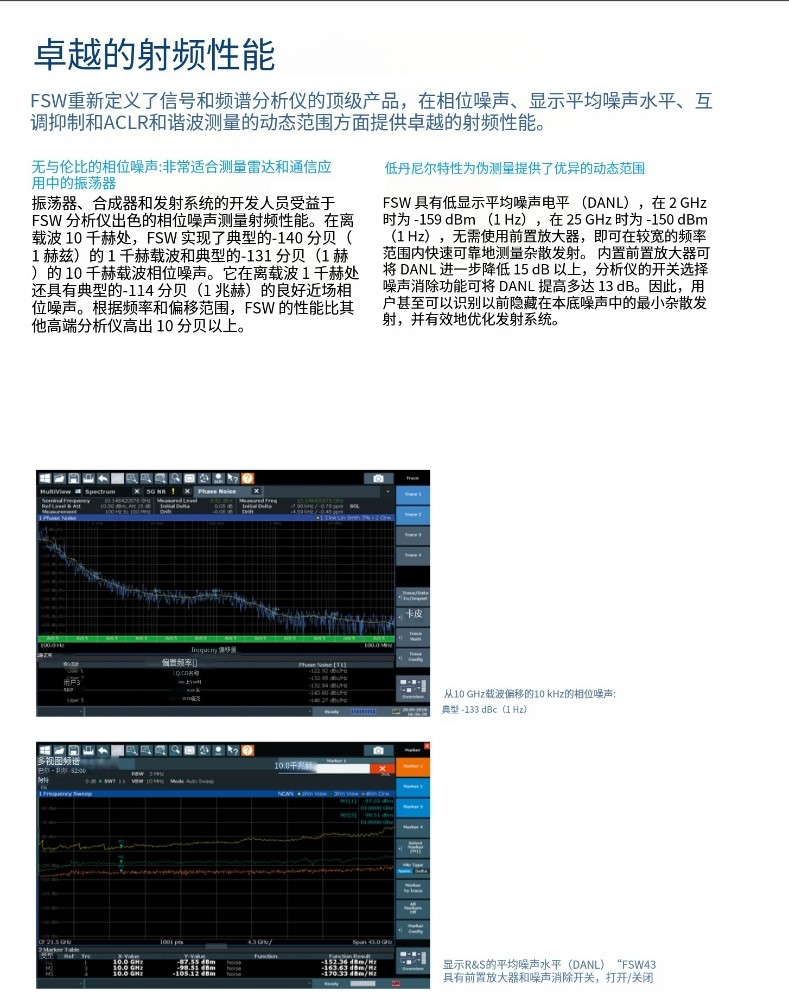

出色的射频性能
FSW重新定义了顶级信号与频谱分析仪，它为测量提供了卓越的射频性能，包括相位噪声、显 示平均噪声电平、互调抑制和用于ACLR和谐波测量的动态范围等指标。

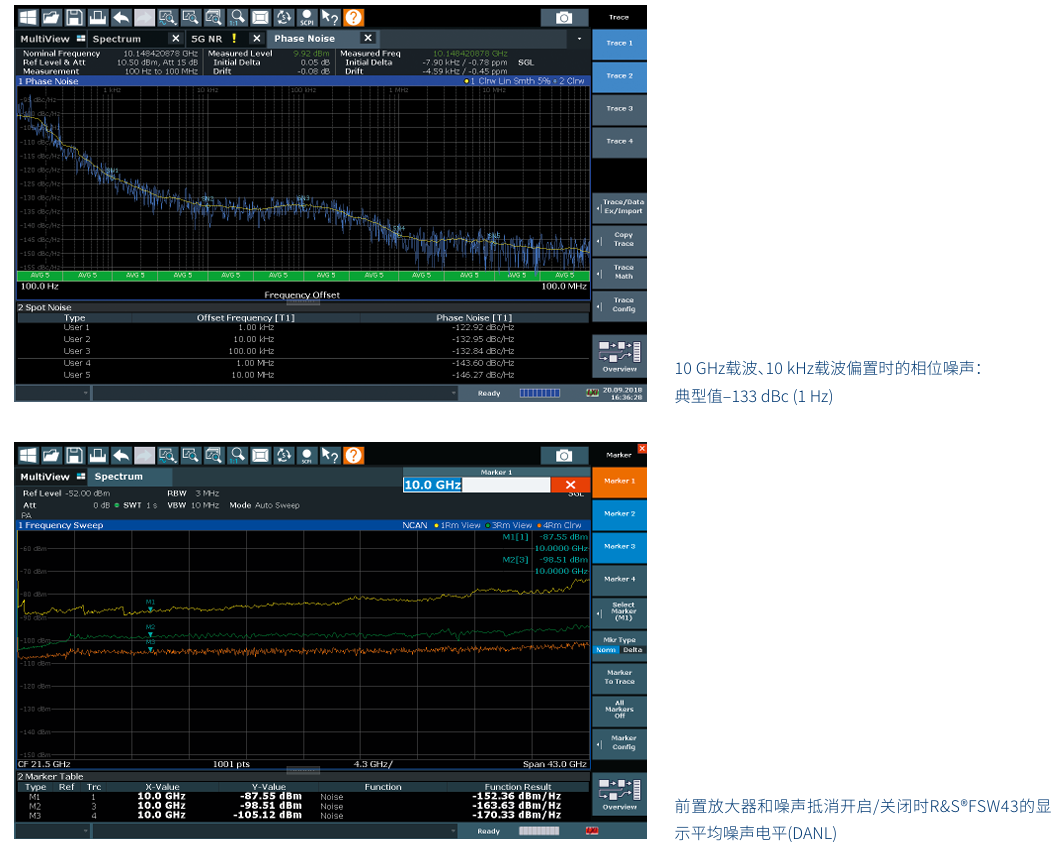

优异的相位噪声：适用于测量雷达和通信产品中的振荡器
FSW分析仪具有适合相位噪声测量的出色射频性能，振荡器、 合成器和发射系统开发人员可以从中广泛受益。在10 kHz 载波偏置条件下，FSW的相位噪声典型值在1 GHz载波时 为–140 dBc (1 Hz)，在10 GHz载波时为–131 dBc (1 Hz)。分析 仪还具有出色的近载波相位噪声，在100 Hz载波偏置条件下 典型值为–114 dBc (1 Hz)。FSW的相位噪声比其他高端分析仪 降低了10 dB以上，具体视频率和偏置范围而定。

DANL较低，具备适合杂散测量的出色动态范围
FSW具备极低的显示平均噪声电平(DANL)，未配备前置放大 器时在2 GHz和25 GHz条件下DANL典型值分别为–159 dBm (1 Hz)和–150 dBm (1 Hz)，FSW可以快速可靠地在宽频率范围 内进行杂散发射测量。DANL还可通过内置前置放大器进一步 降低15 dB以上，或借助分析仪的噪声抵消功能（通过开关选 择）进一步降低13 dB。因此，用户可以识别以往被噪声淹没的 微小杂散发射，从而有效优化发射系统。


在5G和其他无线标准领域遥遥领先
为了满足日益增长的无线连接需求，网络基础设施和用户设备需要适应LTE、 5G  NR、IEEE 802.11和NB-IoT等多种无线技术。相关应用包括高速无线访问、自主汽车和人工智能。
FSW提供合适功能和测量应用，并且性能出色，能够快速、直观 地测试各种无线标准和相关的特定要求与特性。
分析5G信号
FSW 5G测量应用具备市面上顶级的射频性能，能够更加简单、 快速地深度分析物理层，便于用户在更高频率下使用更大的 测量带宽进行测试，并涵盖相关标准中规定的所有物理层选件。

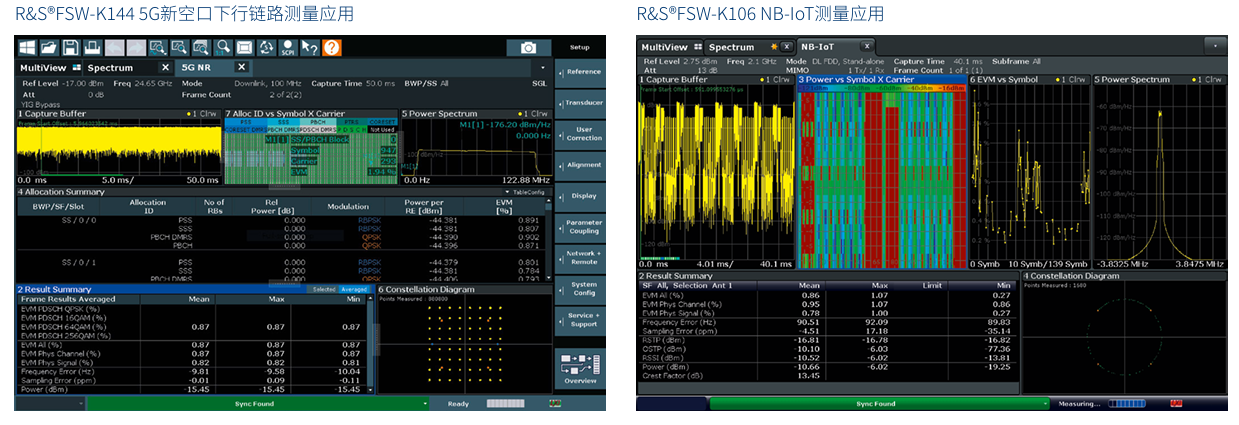

R&S®FSW-K144和R&S®FSW-K145选件符合3GPP 5G NR R15、 R16 (R&S®FSW-K148)和R17(R&S®FSW-K171)，涵盖下行链路 和上行链路中的3GPP 5G NR带内测量。选件可分析每个信号子帧并提供广泛的测量结果，包括不同信道和信号的EVM、频 率和功率。
R&S®FSW-K144的可选内部分析带宽高达8.3 GHz，能够捕获下行链路信号的完整带宽，并评估整体系统。高性能数字化仪 可实现较低的固有误差矢量幅度(EVM)，提供全新的设计理 念。另一优点在于带宽选件是FSW的内部选件。这减小了测试 装置的尺寸和组件之间的线缆数量，并提升了测量精度。
R&S®FSW-K144和R&S®FSW-K145支持从5 MHz至2 GHz的所 有指定的5G信号带宽，其中包含多个参数集、带宽部分以及从 QPSK到256QAM的不同调制格式。
R&S®FSW-K145支持上行链路中的OFDMA和转换预编码模式。
R&S®FSW-K147选件能够自动执行ACLR、频谱发射模板(SEM) 和EVM组合测量。
R&S®FSW-K147C扩展了多载波测量功能。得 益于并行计算和自适应触发设置，此功能可提供巨大的速度优 势。对于需要进行大量测量的设备空口(OTA)特性测量，此功能尤为有用。
为简化信号分析，分析仪会自动检测多个参数，最大程度地减 少用户设置。
对于带外测量，分析仪提供广泛的设置和多种限值线以进行 邻道泄漏比和SEM测量。
R&S®FSW-K175选件提供的测试模型符合针对5G NR和LTE的 O-RAN一致性规范。


广泛的雷达分析功能
测试现代雷达系统及其宽带信号、脉内调制技术和跳频性能时，必须借助广泛的分析功能并 快速识别杂散发射。
快速、多方位的雷达信号分析

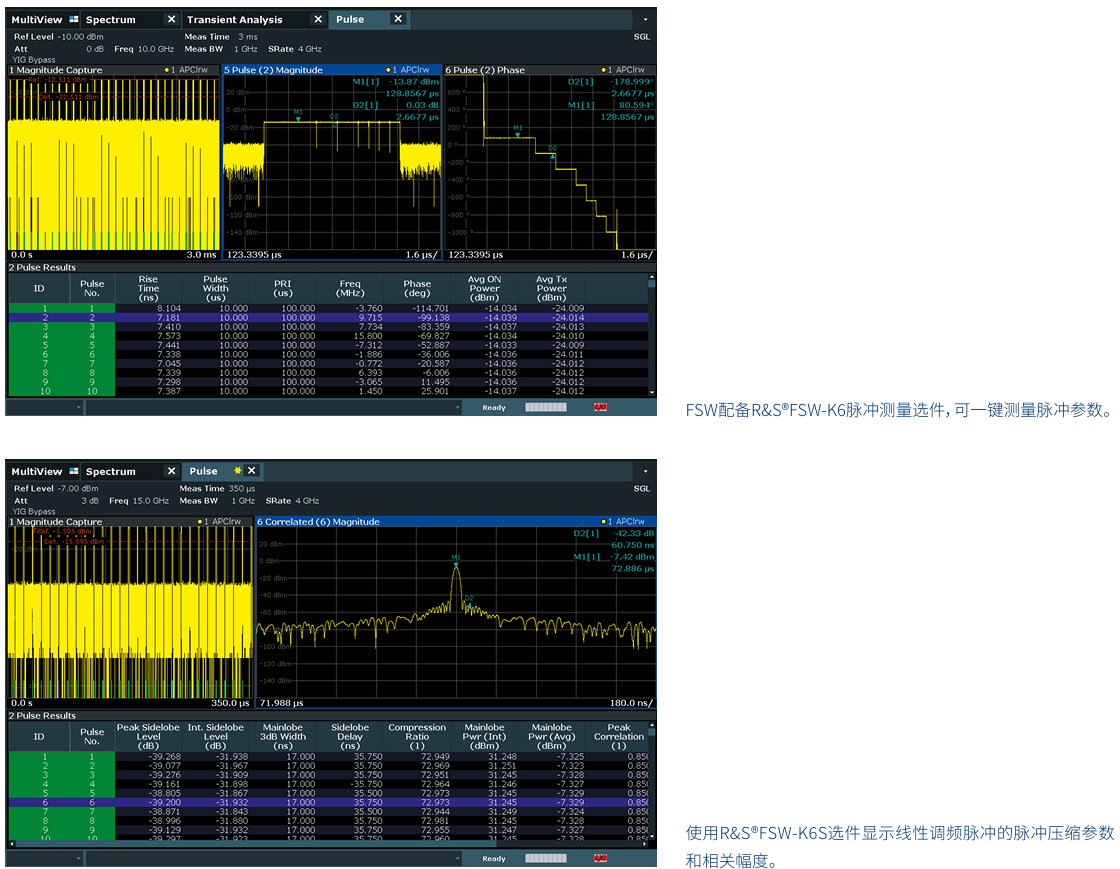

R&S®FSW-K6脉冲测量选件可一键测量所有相关脉冲参数，例 如脉宽、脉冲周期、脉冲上升和下降时间、脉冲内功率下降以 及脉间调相， 并且能够生成有关多个脉冲的趋势分析。用户可 以选择在屏幕上同时显示多个结果。FSW可在数秒内提供雷 达系统全图。分段I/Q捕获功能可确保仅在检测到脉冲时对I/Q 数据标记时间戳，并将其存储在内存中。此功能显著延长了分 析周期——对于长度小于1 μs、重复间隔(PRI)为1 kHz的脉冲， 分析周期延长了近千倍。FSW可提供高达8.3 GHz的内部分析 带宽，能够为超宽带雷达设计提供支持。

详尽的脉冲压缩雷达测量
R&S®FSW-K6S时间旁瓣测量选件可测量脉冲压缩参数，有助 于评估调制器和激励器等因素导致的雷达性能降低问题。用 户可以通过I/Q数据文件格式导入任何基于I/Q的参考波形，以 便使用机密的专用波形。R&S®FSW-K6S还支持使用FSW捕获 并以I/Q数据文件格式存储的参考波形，以及巴克码波形和多 项式调频波形等内置波形。


非常适用于卫星射频测试
卫星通信必须满足商业和政府系统在广播电视、无线通信和远程感应方面的多种用户要求。 罗德与施瓦茨提供快速可靠的高性能测量解决方案，可用于设计、开发和测试卫星有效载荷、 有效载荷子系统与组件。
多载波群延时测量

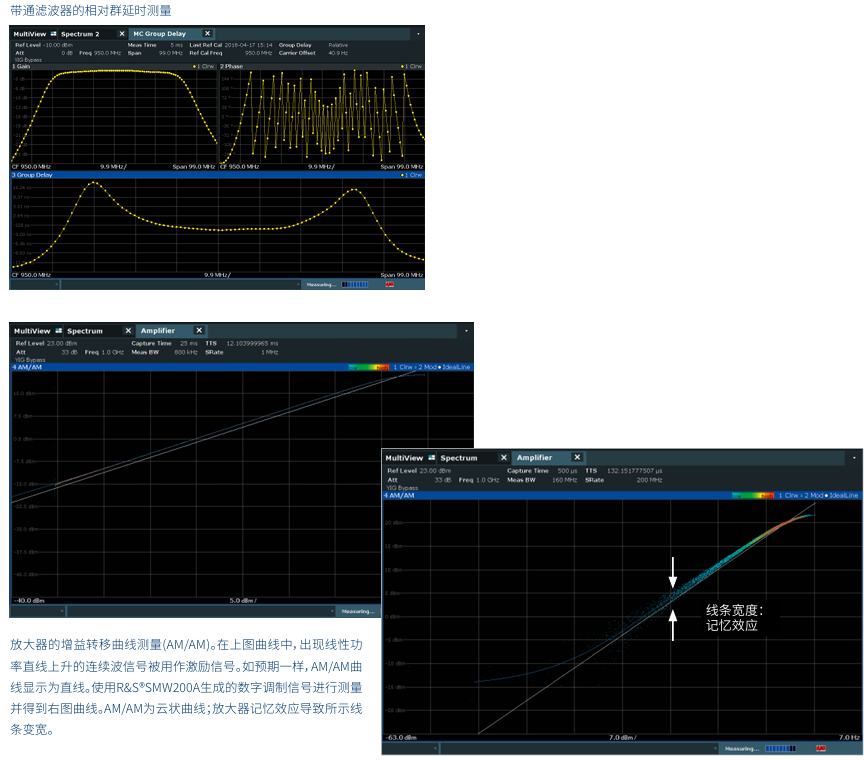

FSW频谱分析仪、R&S®SMW200A信号发生器和R&S®FSW-K17 选件相结合，可在毫秒内测量卫星转发器、变频器和其他组件 的绝对与相对群延时(GD)。R&S®FSW-K17 的变频器相对群延时 测量精度可达1 ns，非变频测量精度为300 ps。
选件专用于应对在轨测试过程中出现的信号退化问题，并通 过多载波参考信号实现非常低的本底噪声。进行变频测量时 无需使用参考混频器或其他参考设备。
R&S®FSW-K17S选件扩展了R&S®FSW-K17。此选件支持宽带 信号分析，能够分析整体信号的子跨度，进而改善整体信噪比 (S/N)和测量速度。
借助此选件，整体信号的细微成分可在R&S®SMW200A上按序 输出，并使用FSW进行分析。
在卫星应用中，测量的可重复性和准确性非常重要。此类应用 必须确保出色的动态范围。在高增益（约120 dB）、高噪声电平 和高互调环境中执行卫星系统级测试时，这一点尤为重要。使 用窄带激励信号是提高动态范围的一种方法。


功能强大的矢量信号分析应用
R&S®FSW-K70矢量信号分析选件有助于用户灵活分析精确到比特级的数字调制单载波。尽 管分析工具数目繁多，但结构清晰的操作理念可以很好地简化测量。
从MSK到4096QAM的灵活调制分析
► 调制格式
— 2FSK、4FSK至64FSK
— MSK、GMSK、DMSK
— BPSK、π/2-BPSK、π/2-DBPSK、QPSK、偏移 QPSK、DQPSK、π/4-DQPSK、3π/4-QPSK、 8PSK、D8PSK、3π/8-8PSK、π/8-D8PSK
— 16QAM、32QAM、64QAM、128QAM、256QAM、512QAM、 1024QAM、2048QAM、4096QAM
— 16APSK (DVB-S2)、32APSK (DVB-S2)、2ASK、4ASK
— π/4-16QAM (EDGE)、–π/4-32QAM (EDGE)、SOQPSK
► 最多128,000个符号的分析长度
► 28 MHz信号分析带宽（可选40/80/160/320/512 MHz和 1.2/2/4/6.4/8.3 GHz）

多种符合特定标准的默认设置
► 用户可定义的星座图和映射
► GSM、GSM/EDGE
► 3GPP WCDMA、EUTRA/LTE、CDMA2000
► TETRA、APCO25
► Bluetooth®、ZigBee
► DECT、DVB-S2(X)、DOCSIS 3.0

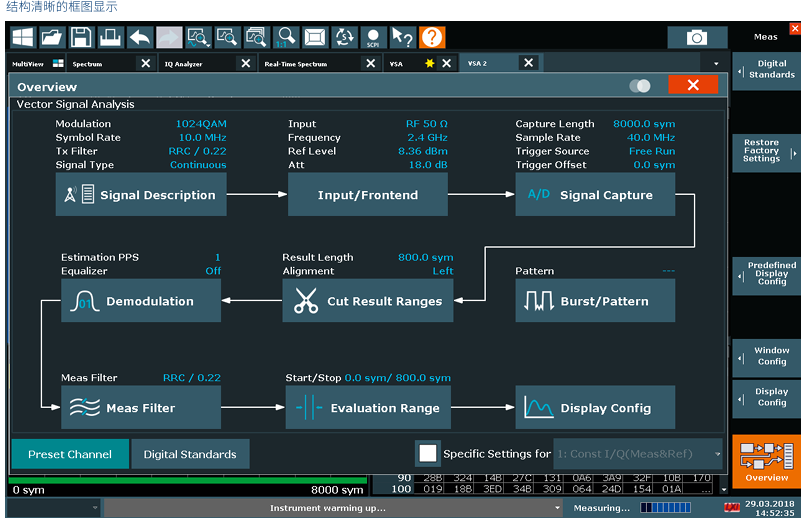

通过图形支持实现轻松操作
解调阶段和相关设置清晰可视，即便是新手和很少使用的用 户也能找到正确的设置。触摸屏和框图相结合，提高了操作易 用性和易读性。根据对待分析信号的描述（例如调制格式、连 续或突发、符号率和传输滤波），R&S®FSW-K70选件可以帮助 用户自动查找有用设置。
