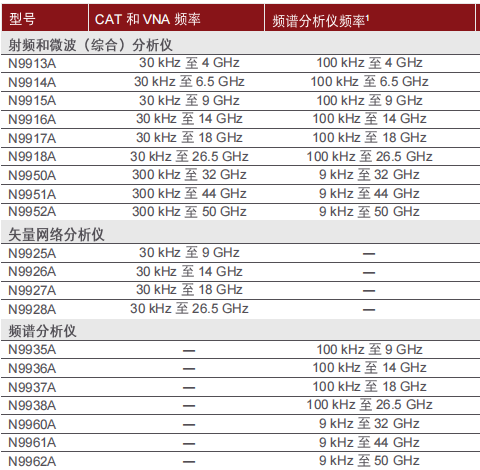

安捷伦FieldFox 手持式频谱/信号分析仪

FieldFox 射频分析仪软件

提供超过 25 款应用软件

频谱分析

• 实时频谱分析仪（RTSA）

• 模拟解调

• 干扰侦测

• IQ 分析仪


电缆和天线测试（CAT）

• 矢量网络分析（VNA）

• 2 端口 S 参数

• TDR 电缆测量


5G/LTE 外场测试

• EMF 测量

• 空中接口（OTA）测试

• 信道扫描仪

• 宽带分析





功率测量

• USB 功率传感器测量

• 内置功率计

• 脉冲测量

• 峰值功率传感器

实用工具

• 远程控制

• GPS 接收机

• 室内/室外地图测绘

• 直流偏置可变电压源


频谱分析仪

在微波、雷达、卫星通信以及商用微波回程等应用中，您不仅要负责硬件的安装与维护还要监测无线信号的质量。您可能还需要定期探测意外信号，并执行信号监测。FieldFox 的频谱分析仪经过优化，在现场常见的动态频谱环境中表现更为出色。您可能面临着多种挑战，例如需要在强信号条件下探测低电平信号或邻近的小干扰信号(前者需要高动态范围，后者则需要卓越的相位噪声性能)。

FieldFox 的卓越动态范围(TOI>+15 dBm)、近载波相位噪声(10 kHz 频偏处为 -111dBc/Hz)和快速扫描时间使这些挑战性的任务变得更轻松。FieldFox的频谱分析仪还提供完整的功率测量套件和全面的迹线和状态控制。

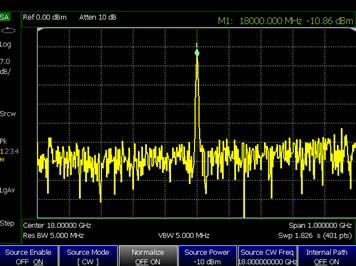

使用FieldFox分析仪监测高达50 GHz

的频谱

仪器无需预热，即可提供前所未有的幅度精度

使用 FieldFox 的InstAlign 功能，当环境条件发生变化时，仪器可以自动执行内部幅度校准无需用户干预。这可以为频谱分析和功率测量提供±05 dB的优异幅度精度。更重要的是FieldFox 无需预热，一开机便可立即提供这种精度。

使用时间选通选件对脉冲射频信号进行分析

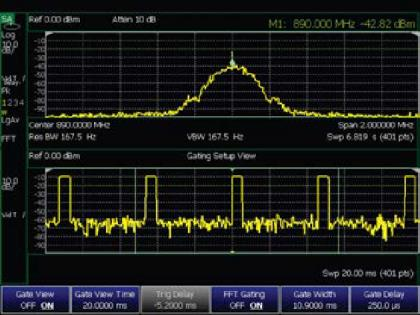

频谱分析仪时间选通

射频脉冲测试的难度通常很大，因为有很多的仪器设置会进行交互。使用选件 238-选通FFT 与时间选通功能，FieldFox 可作为频谱分析仪和示波器使用。这样可以快速检测时域和频域中的脉冲。选通时间设为6S至18S，可以同时检查一个到多个脉冲或脉冲的上升时间和下降时间，揭示不同脉冲形状对频谱增长的影响。视频触发、外部触发和射频猝发等功能确保了可靠的脉冲检测。自动触发时延和带宽设置可以增强对射频脉冲的表征。

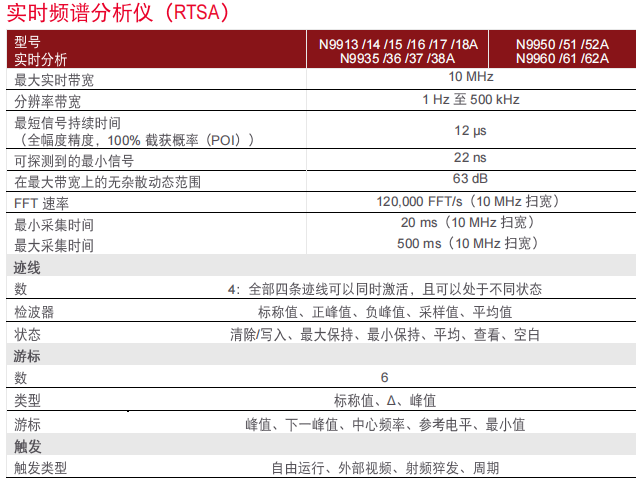

实时频谱分析仪(RTSA)

随着商用和军用网络中应用无线技术的场景日益普遍，频谱环境中充斥着各种有意和无意的干扰。

干扰信号会导致网络质量下降，造成通信链路故障。此外，数字调制和猝发脉冲传输方法的广泛使用，让可靠地检测干扰源变得异常困难。FieldFox 的 RTSA 功能可以帮助您解决这一难题。FieldFox 通过整合快速重叠 FFT 处理技术、无间除测量和 10 MHz 实时带宽，能够以 100% 的 POI 和全幅度精度检测最短 12 μs 的信号。

在某些应用中，可能不要求幅度精度，而重点关注信号的检测上。针对这样的情况FieldFox 能够检测最短 22 ns 的信号。

频谱密度视图可在二维显示界面上显示三维数据。它使用颜色来显示捕获期间检测某个频率和幅度点的次数。

通过这种办法，您可以很好地了解和观察频段中的频谱占用情况。例如，利用 RTSA，您可以使用频谱密度视图检测大功率发射机中出现的低电平信号。探测某个罕见信号通常需要几个小时或几天的时间。利用 FieldFox 的记录和回放功能，您可以保存数据以便日后离线进行深入分析。

有了 FieldFox 中的 RTSA 功能，您现在再也不需要单独的专用仪器。一旦需要此功能，只需按下一键，便可将同一个分析仪切换至实时模式。

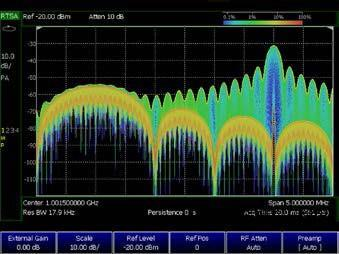

具有可设置余晖的密度显示

识别同一频段内的多种信号（蓝牙和WiFi）

利用密度显示进行的多脉冲检测
