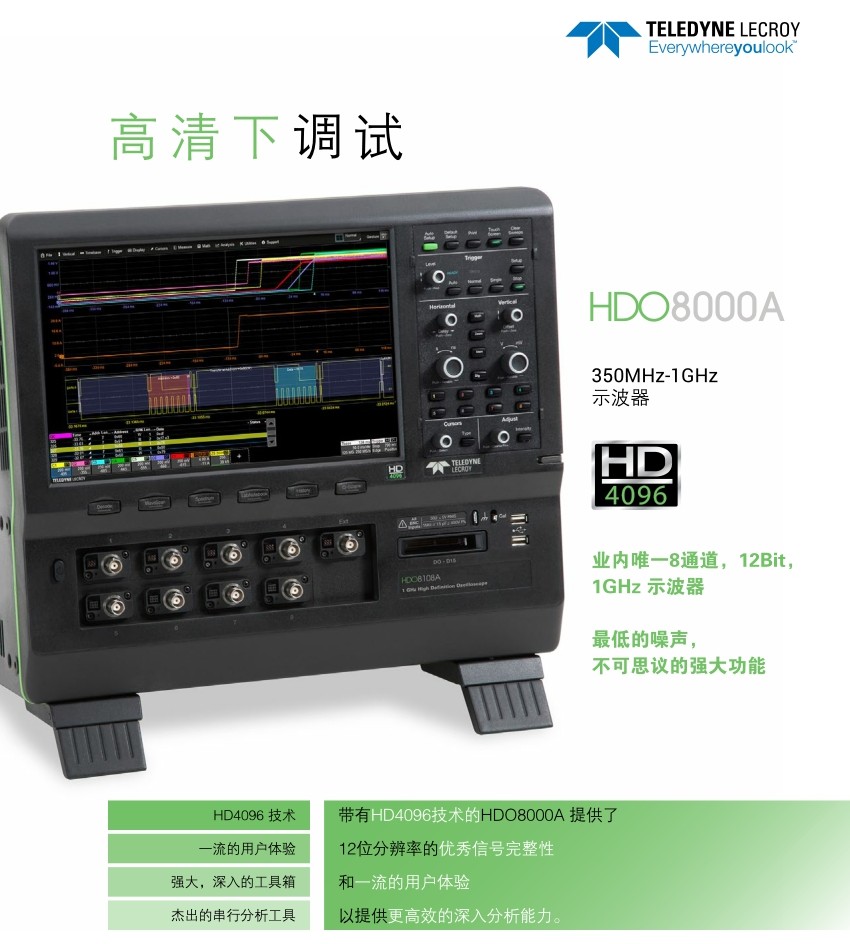

美国力科HDO8000A高分辨率示波器-云帆兴烨

型号:HDO8000A
HDO8000示波器提供8个模拟输入通道,采用力科HD4096高分辨率技术,有着高达12-bit的垂直分辨率,且带宽高达1GHz,是用于调试三相电力电子,汽车电子和机电系统的理想工具。

产品描述

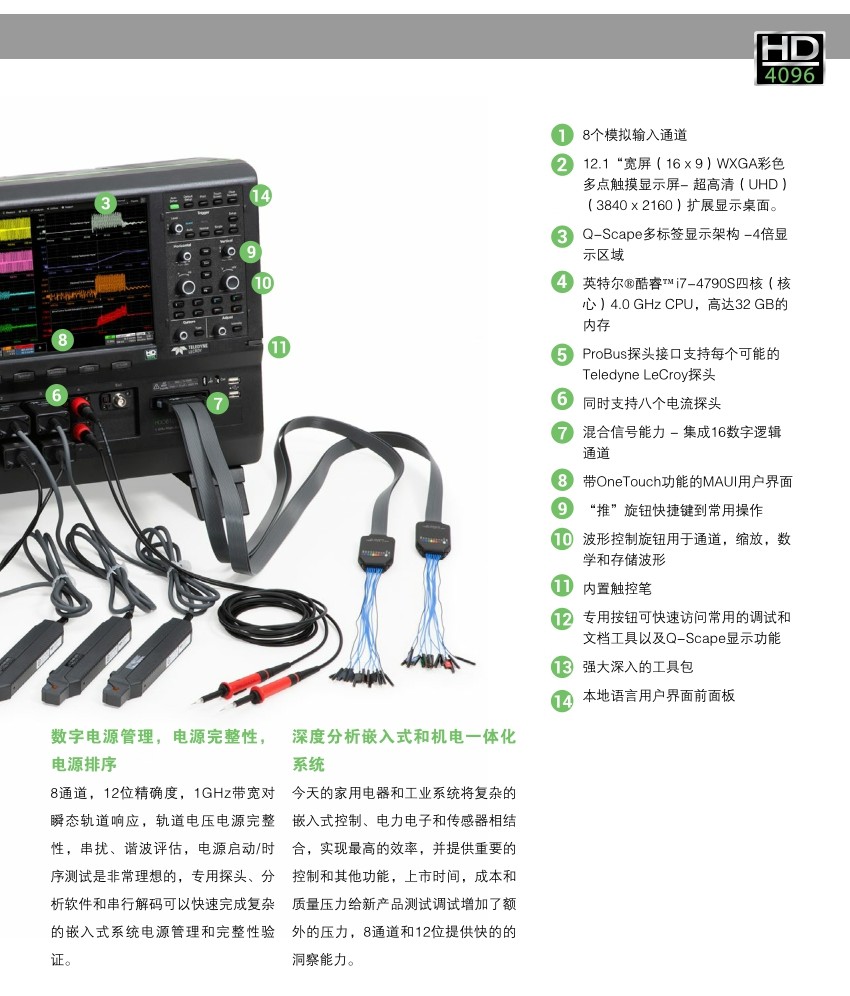

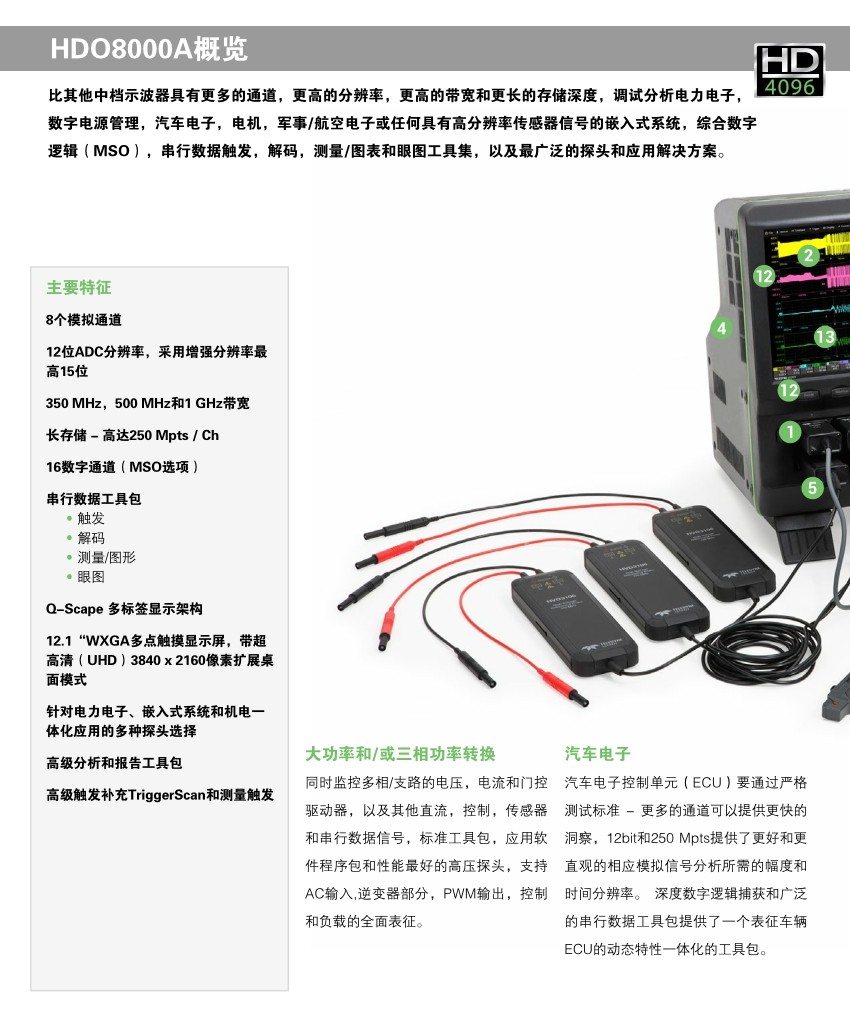

关键特性

·         8 个模拟输入通道

·         12-bit ADC垂直分辨率, 增强分辨率模式下达到15-bit

·         350 MHz, 500 MHz and 1 GHz 带宽分布

·         长存储 – 高达250 Mpts/Ch

·         12.1” WXGA触摸显示屏

·         可扩展WQXGA 3840 x 2160 桌面显示器,使用DisplayPort 1.2视频输出方式

·         Q-ScapeTM 多选项卡显示结构

·         混合信号能力 (16 通道数字逻辑, 1.25 GS/s采样率)

·         串行数据触发和解码

·         强大的分析能力

个模拟 + 16个数字通道

混合信号能力允许用户输入8通道模拟信号的同时输入16通道数字逻辑信号。

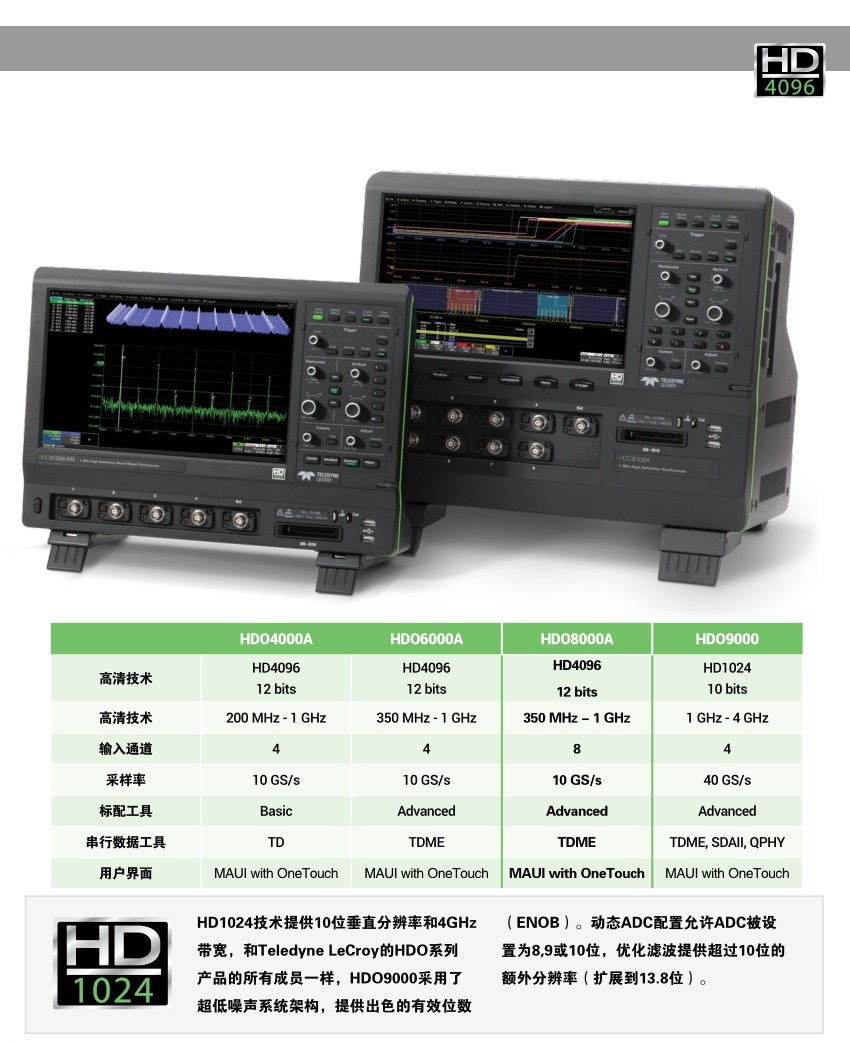

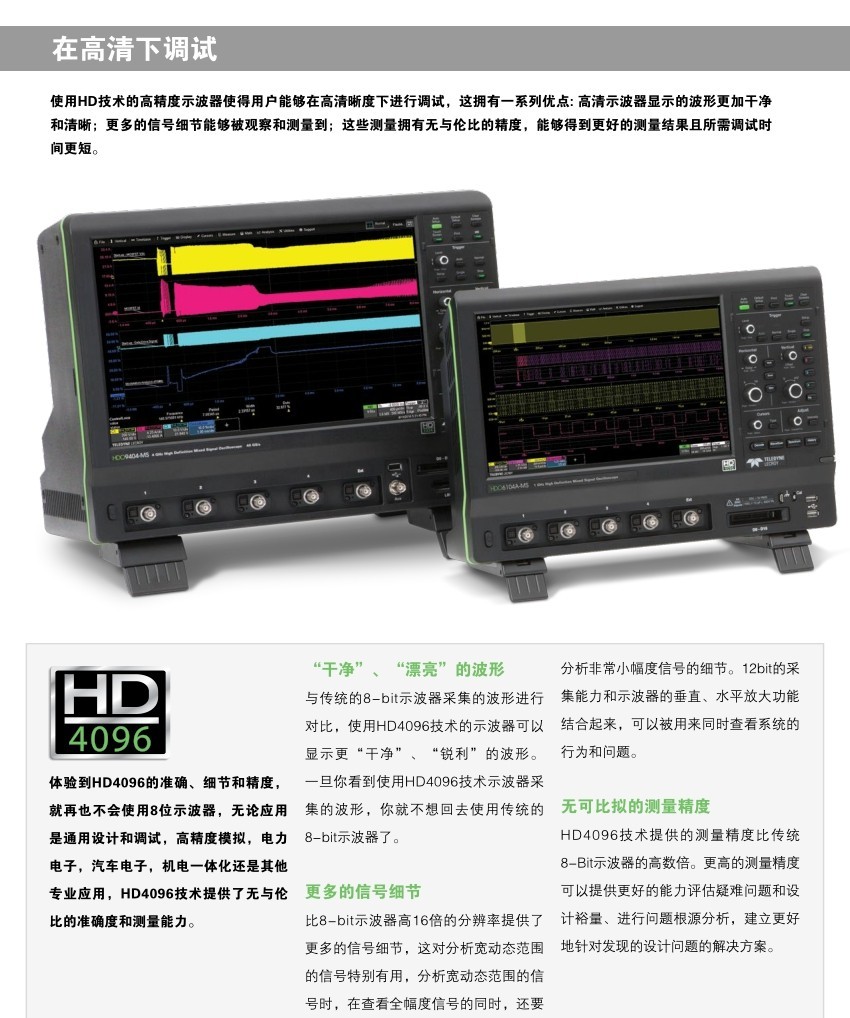

HD4096 高分辨率技术

使用HD4096技术的示波器可以精确采集和测量高达1GHz带宽、高采样率和比其他的示波器高达16倍的垂直分辨精度。

HD4096 技术的优势

示波器显示的波形更加“干净”和“锐利”;工程师可以看到和测量到更多信号细节;更精确的采集保证了后期信号测量和分析的精确性,让您得到更接近于真实的测量结果。

电机驱动分析软件

电机驱动分析软件能够捕获三相功率部件、单个功率晶体管、以及嵌入式控制系统的波形,并在一个高性能仪器中对功率部件的波形执行相应的三相功率分析,实现对整个电机驱动的全方位调试和分析。

Q-Scape 多选项卡显示架构

更多的波形显示数量要求更新颖的示波器显示架构。独特的Q-Scape 多选项卡显示架构将示波器的有效显示面积扩大了4倍,提供更快的洞察能力。

超高清 (UHD, 3840 x 2160 pixel)扩展桌面

使用DisplayPort1.2视频输出接口扩展显示,最大化显示面的和分辨率,在示波器和扩展显示之间分割栅格,

购买支持触摸的外接显示器,会带来更多的灵活性。

强大的分析能力

HDO8000A标配50Mpts/ch的采集内存,并配100Mpts/ch和250Mpts/ch两个选项。这些长采集内存选项是功率电子以及嵌入式/机电系统的理想选择。Intel™ Core® i5-4670s Quad (core)主板,8GB的RAM提供了对通道捕获到的波形以及计算得到的波形进行快速的、高效的处理能力,并具备运行第三方程序在示波器上的能力。该主板还具有在增加100Mpts/ch和250Mpts/ch时升级到32GB的内存的选件。
