力科WaveMaster 8Zi-B 示波器-云帆兴烨

型号：WaveMaster 8Zi-B
WaveMaster 8Zi-B 集合了最高带宽 (30 GHz) 和采样率 (80 GS s) ，具有高级的信号保真性能以及全部4个输入通道上每通道20 GHz的带宽。可以选择4-30GHz全带宽范围内的不同模块进行升级。X-Stream II架构在各

带宽 4 GHz - 20GHz
最大采样率 80 GS/s 采样率
分辨率 8 bit
输入通道 4
内存 32 Mpts – 512天内 Mpts
最大内存 512 Mpts

在线咨询
服务热线 0755-83248861
wavemaster8zi-b-02

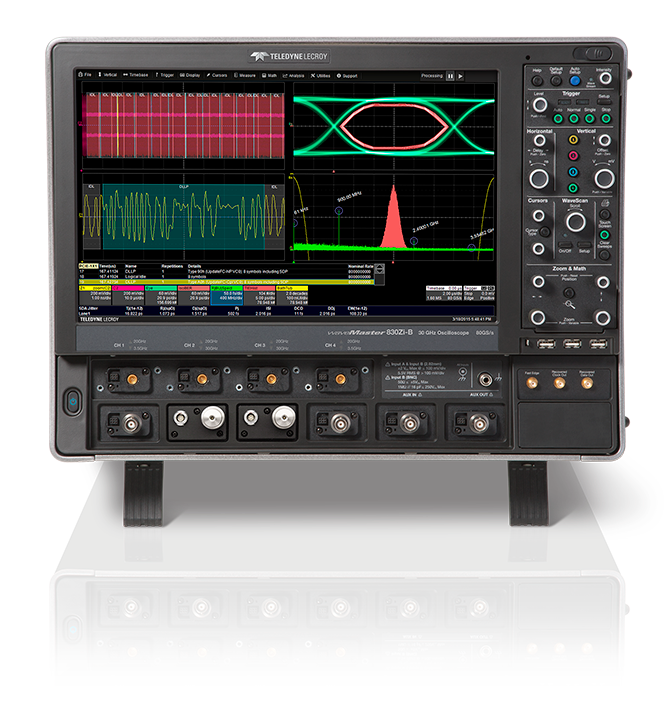

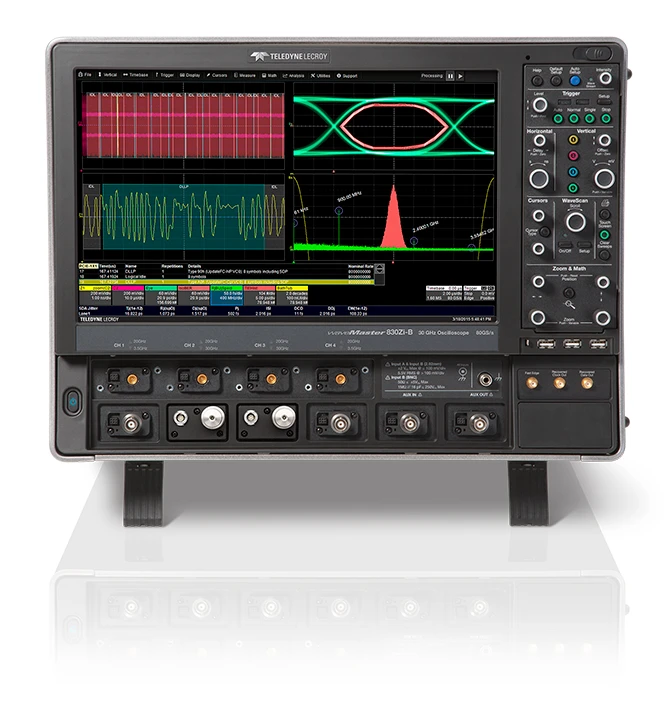

WaveMaster 8Zi-B

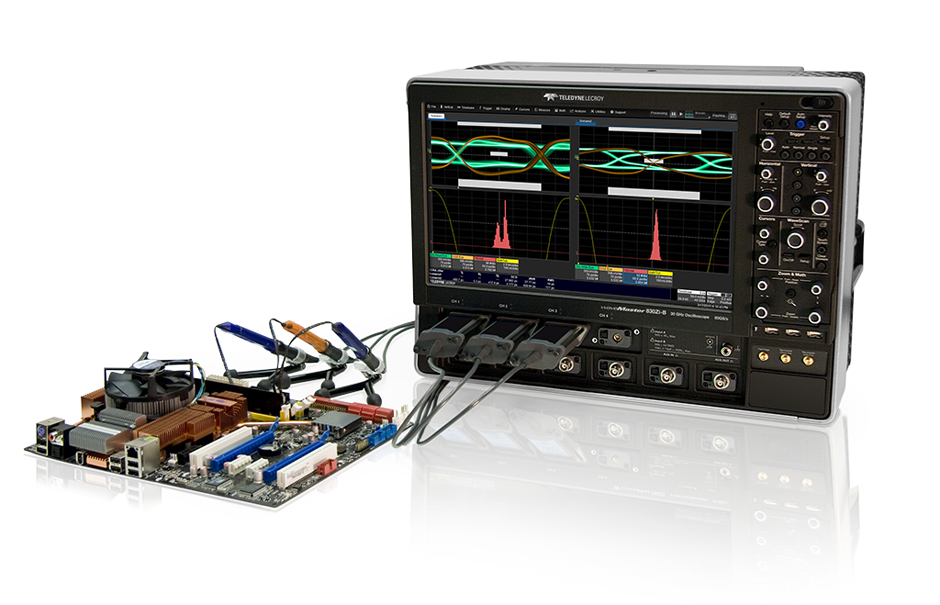

wavemaster8zi-b-06-configurationoptimizedforSDA
wavemaster8zi-b-02
WaveMaster 8Zi-B
wavemaster8zi-b-06-configurationoptimizedforSDA

产品描述

主要功能

  • 高达 20 GHz 的带宽和 80 GS/s 的采样率

  • 最先进的示波器用户界面

  • 业界唯一真正的硬件 14.1 Gb/s 串行触发

  • 低抖动测量本底和出色的时基稳定性

  • 全套串行数据分析、调试、验证和合规工具

  • 集成 50 Ω 和 1 MΩ 输入，实现真正的连接和探测灵活性

  • 集成标准和自定义测量和数学函数，提供无与伦比的分析能力

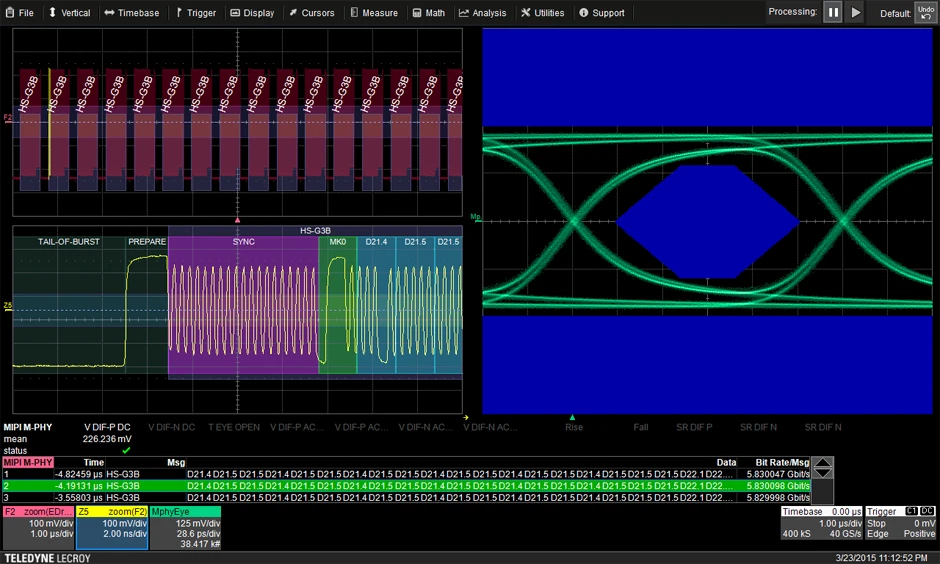

  • 多通道串行数据眼图、抖动和串扰分析

  • 实时去嵌入、仿真和均衡


自动化一致性测试

Teledyne LeCroy 的 QualiPHY 软件可以轻松执行自动化一致性测试，并针对各种串行标准生成全面的测试报告，包括：

  • PCI Express（1.0、2.0、3.0）

  • USB1、USB2、USB 3.0、USB 3.1

  • DDR2、DDR3、DDR4、DDR5、LPDDR2、LPDDR3、LPDDR4、LPDDR4X

  • SAS2、SAS3、SATA

  • MIPI D-PHY、MIPI M-PHY

  • 10/100/100 BASE-T、10GBASE-T、10GBASE-KR、SFI

  • HDMI 1.4、HDMI 2.0、显示端口 1.2

  • MOST50、MOST150、BroadR-Reach



杰出的性能

具有高达 30 GHz 带宽和 80 GS/s 采样率、低噪声、杰出的时基稳定性和14.1 Gb/s串行触发的WaveMaster 8Zi-B，可以高保真的采集到现在的高速信号。


高级波形处理

带有 3.1 GHz 4 核 CPU 和高达 32 GBRAM 的强大PC可以更快的处理波形。用户自定义函数和测量是标配的的，或者通过无缝集成的外部环境如MATLAB 来实现。


最高级的用户界面
力科的 MAUI用户界面将示波器最深处的测量工具呈现在你的指尖下，结合15.3"的高清触摸屏，使高级分析更容易设置和使用，平铺式菜单结构将常用的工具放在了最容易找到的地方，复杂的多栅格显示更容易设置，垂直、水平和采集设置不会遮挡波形显示。

完整的描述一致性测试和调试
WaveMaster 8Zi-B 提供非常强大的分析工具。SDAlll-CompleteLinQ 可以显示4路信号的眼图和抖动分解。EyeDrll 和 VirtualProbe 使用 S参数分析通道互连。Crosstalk工具可用于分析幅度噪声。QualiPHY软件能够简化和自动进行一致性测试，并且生成报告。
