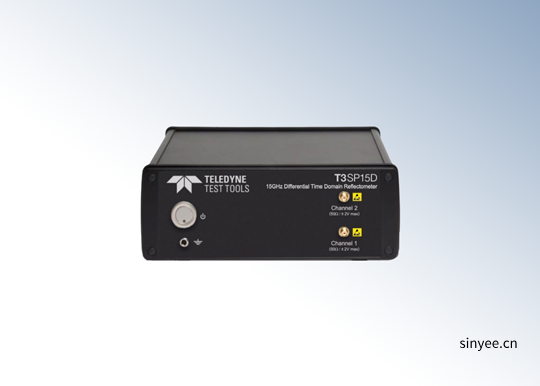

美国力科T3SP差分时域反射计-云帆兴烨

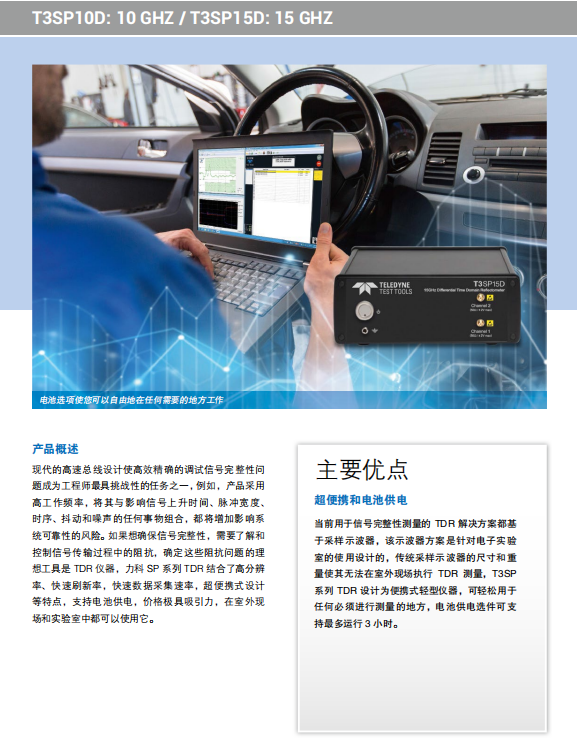

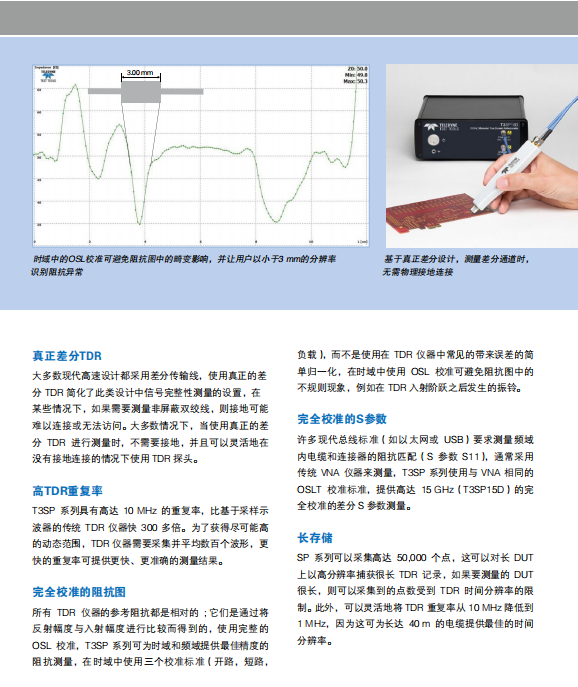

T3SP10D（10 GHz）和T3SP15D（15 GHz）通过真正的差分信号激励DUT，TDR提供50 ps（T3SP10D）和35 ps（T3SP15D）的快速上升时间，故障分辨率（FR4）分别为4.2 mm和3 mm，DUT长度可达40 m，TDR采样率最高可达10 MHz，并使用与矢量网络分析仪相同的OSL校准标准。 由于外形小巧，重量轻，可选内部电池供电，仪器可以在测试实验室或现场使用。

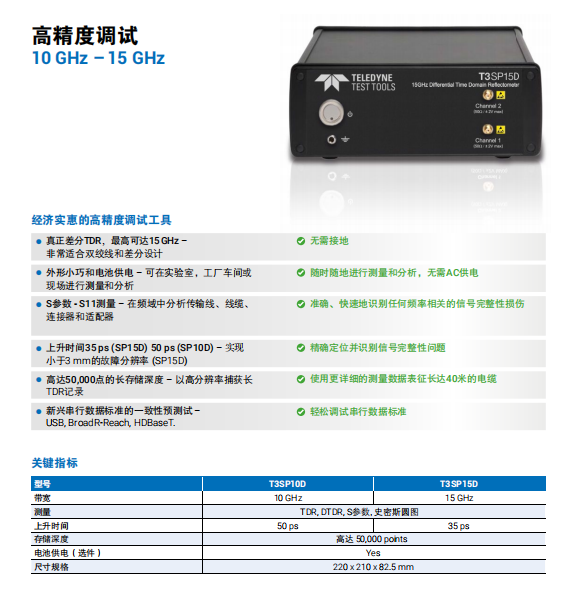

关键特性

·         真正查分TDR，高达15GHz

·         外形小巧，可支持电池供电

·         S参数测量 - S11测量

·         35 ps上升时间（SP15D），50 ps上升时间（SP10D）

·         长达50,000点的的存储

·         新型串行数据标准的一致性预测试

T3SP15D (15 GHz）

工作频率	15 GHz
上升时间	35 ps
等效时间采样率	100 GS/s
存储深度	50,000 Points
测量模式	TDR, DTDR



T3SP10D (10 GHz）

工作频率	10 GHz
上升时间	50 ps
等效时间采样率	100 GS/s
存储深度	50,000 Points
测量模式	TDR, DTDR
