LET-3FRA/LET-4FRA／LET-5FRA

频率响应测试系统

u 支持力科WaveSurfer 3000Z、WaveSurfer 4000HD、HDO 4000A等系列示波器

产品介绍

    频率响应分析（FRA）是研发工程师常用的一种非常重要的测试方法。它可以在特定频率范围内进行扫描、完成增益和相位测试并给出图示结果，还可以用于确定环路稳定性的控制要求余量，设计无源滤波器、放大器电路和开关电源等负反馈网络产品。

LET-FRA是针对使用LECROY示波器进行开关电源测试的工程师进行稳定性分析开发的附加功能，是对LECROY示波器HDO-PWR选件的良好补充，与其搭配使用可以完整地进行开关电源的全面分析。同时，LET-FRA也可以单独使用，使示波器成为一台专业的频响分析仪，进行开关电源的频率响应分析。

Ø 全时12bits高精度示波器提供高于业界测试结果

Ø 动态范围：140dB

Ø 频率范围：1Hz-25MHz

Ø 扫频模式或单频点测试模式

Ø 可对频率分段设置且可自由设置幅度

Ø 测试点数20-500

Ø 增益和相位曲线、测量波形实时显示

Ø 结果可生成CSV文件，支持离线分析

Ø 可对历史测试数据进行重现对比，复现数据数量不限

Ø 自动测量交越点

Ø 最少两条游标，计算游标差值

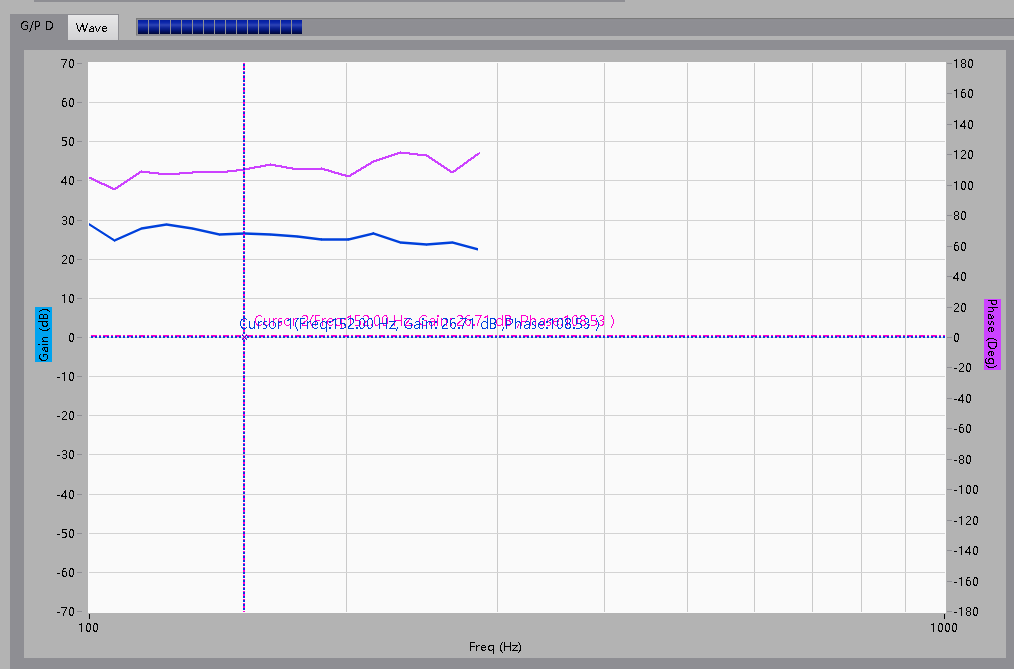

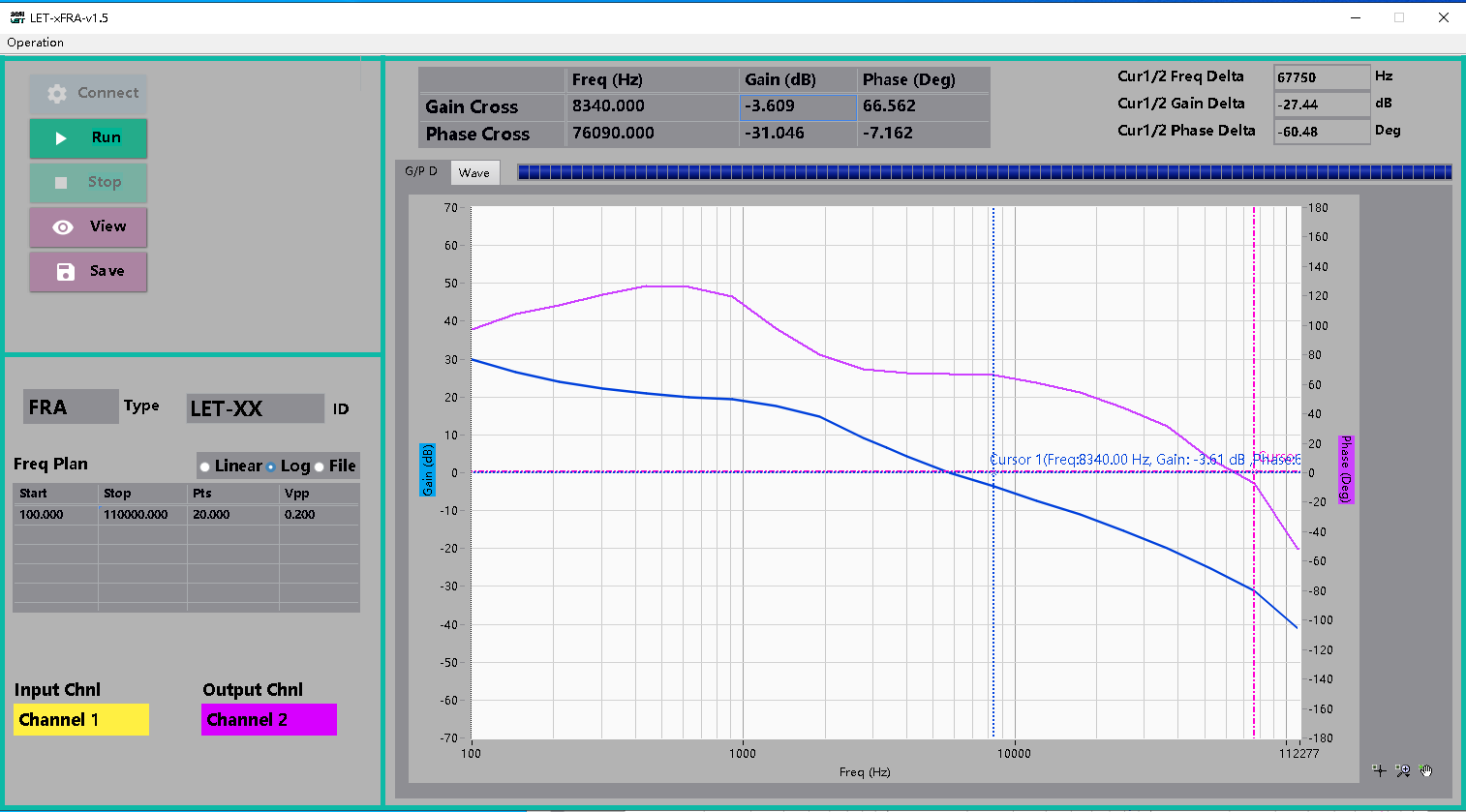

图1 软件界面

注入信号设置自由灵活，可设置复杂多变的测试条件，提供测试者希望得到的测试场景

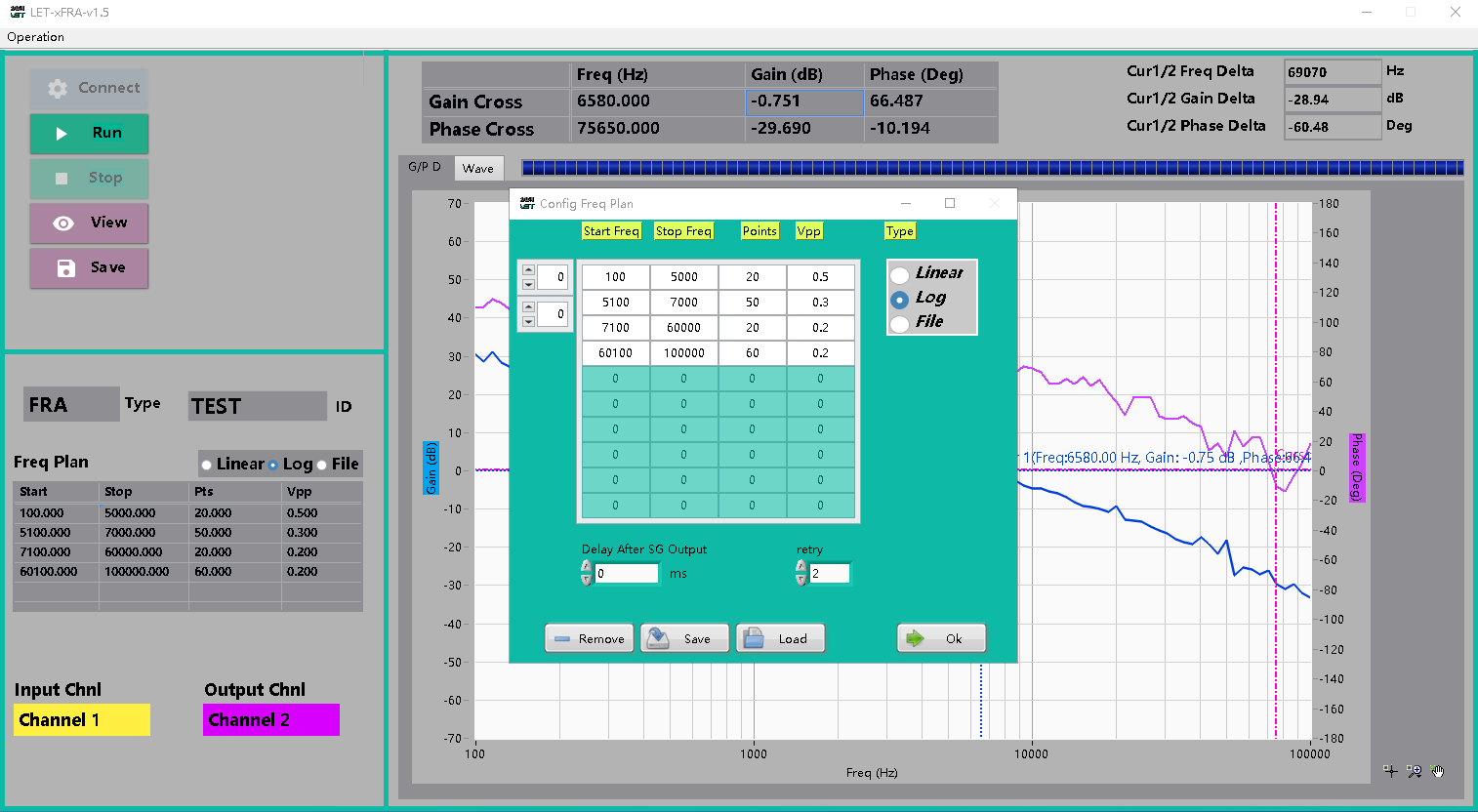

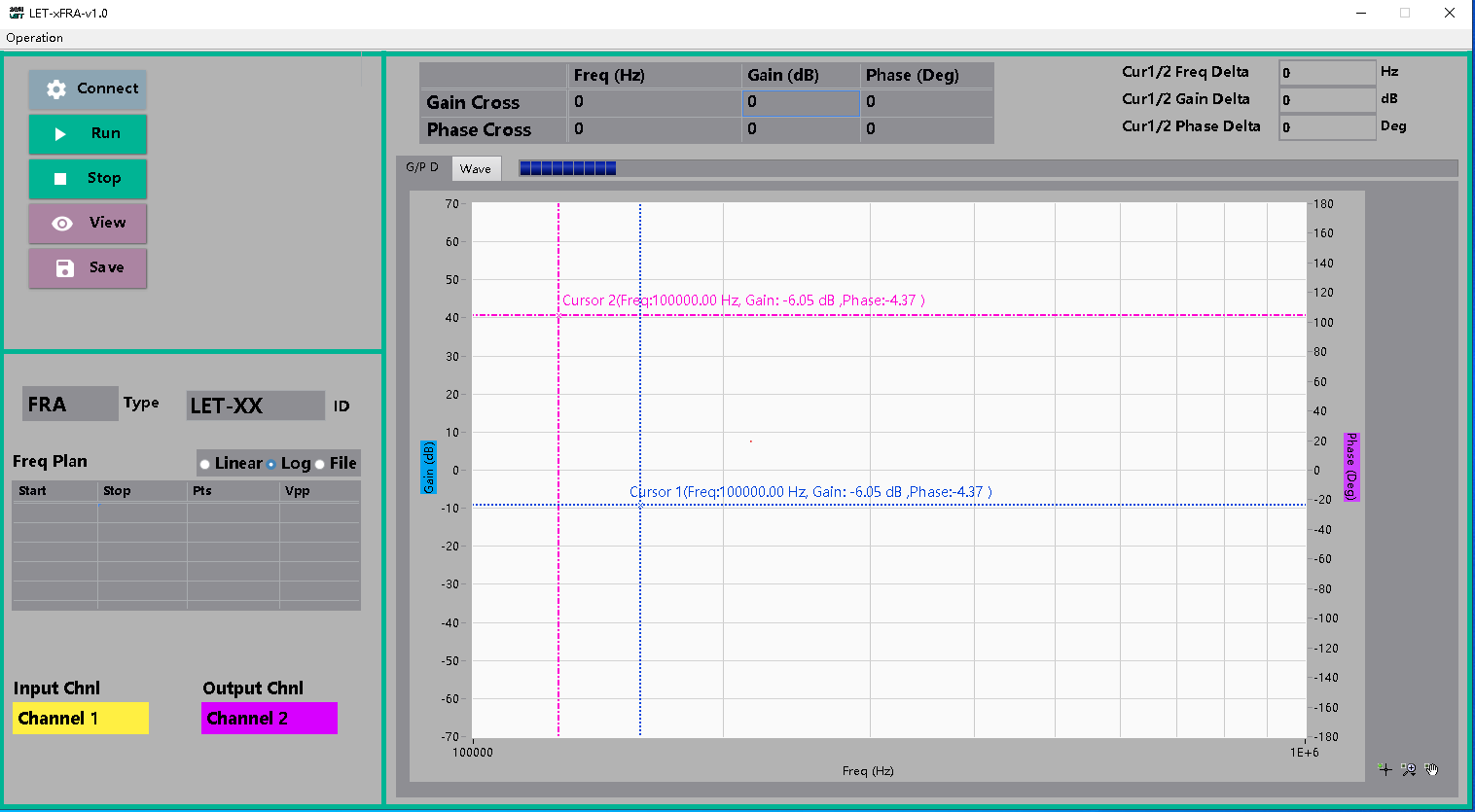

图2 频率、点数、幅值设置界面

提供本次测试数据，包括测试频点和相对应的增益和相位值。

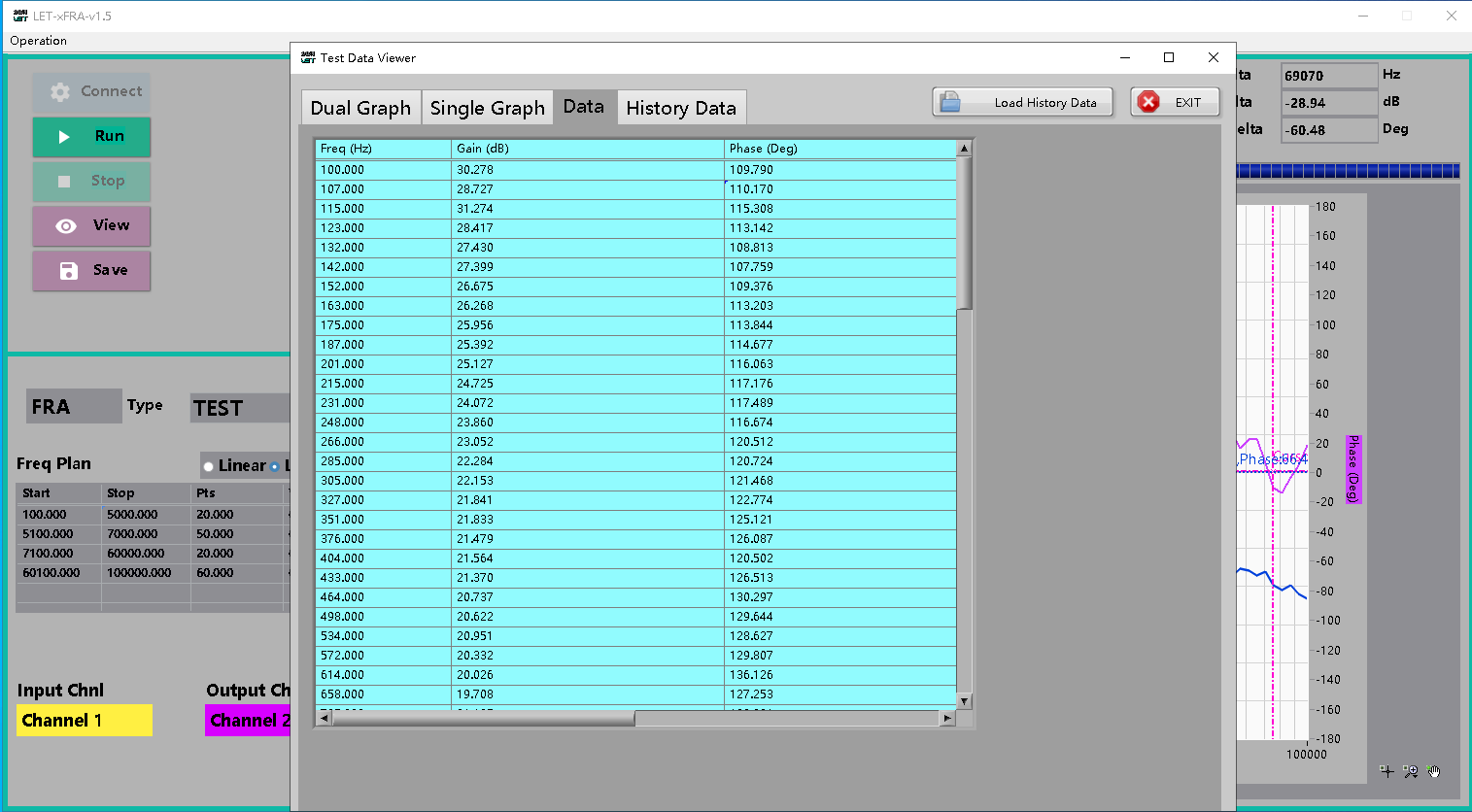

图3 当前测试数据

离线测试结果图形分析，多种波形显示，最多可通示LOAD三个测试结果。

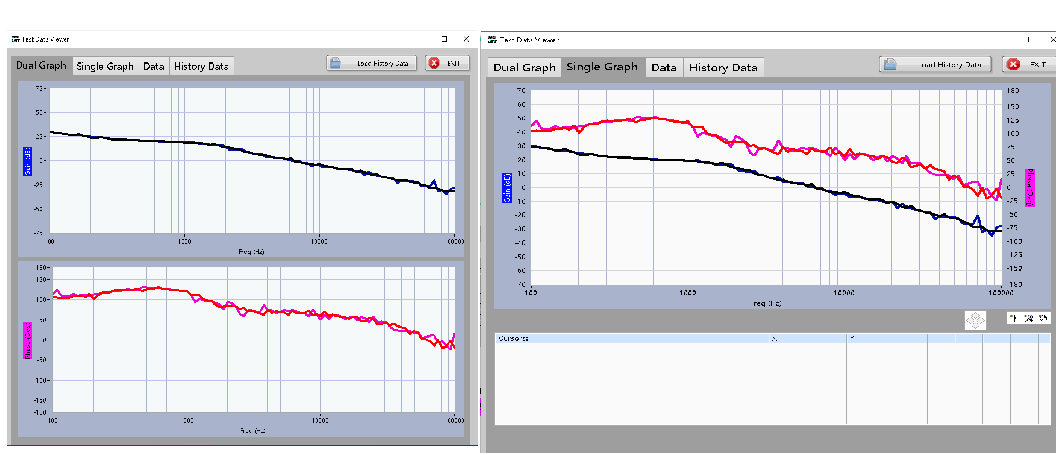

图4 离线分析

                                                                       离线测试结果数据分析，LOAD数据数量不受限制

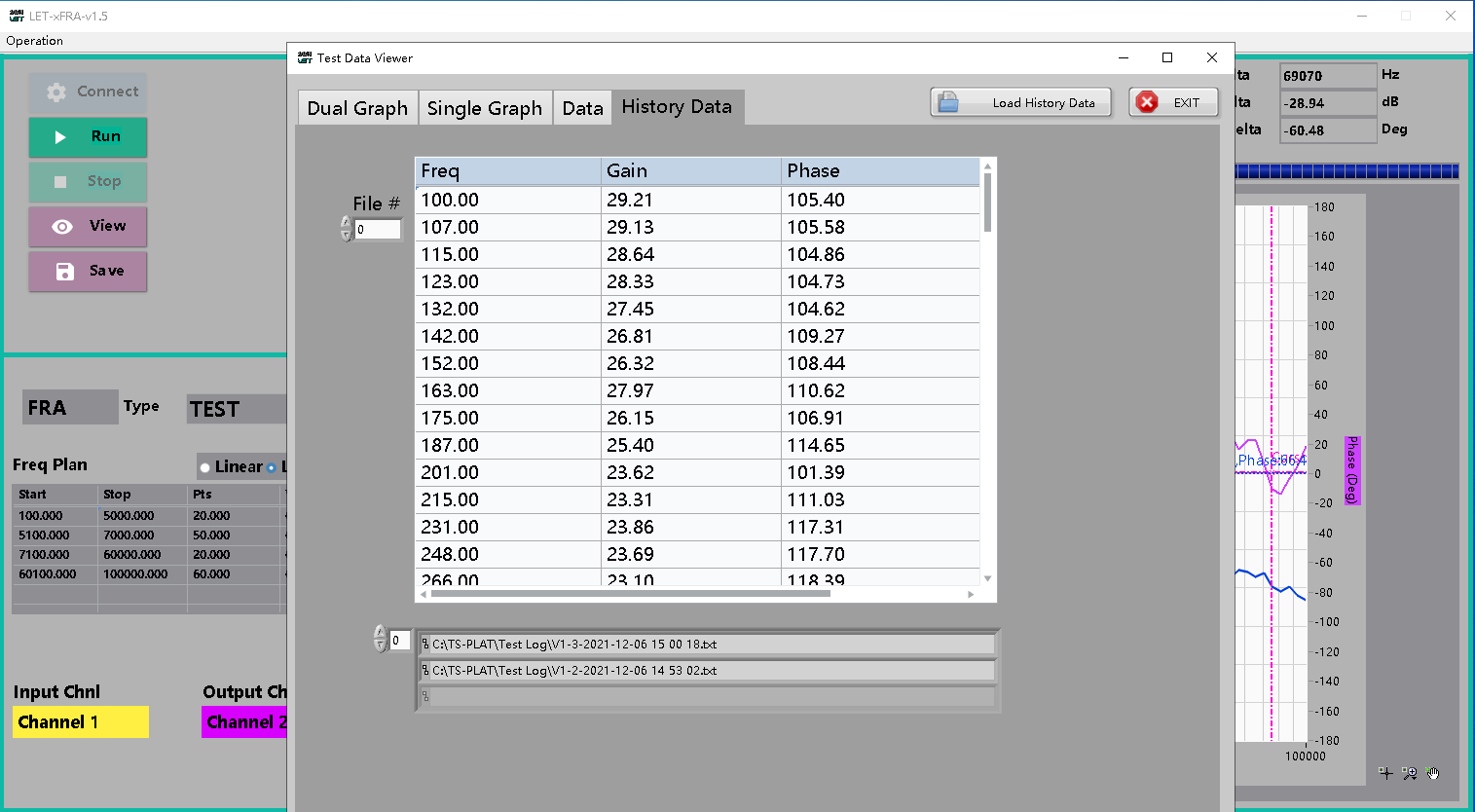

图5 离线数据显示

单频点测试，测试工程师关注的单个频点，可以节约工程师测试时间。（单频点测试时，测试点数大于等于2）

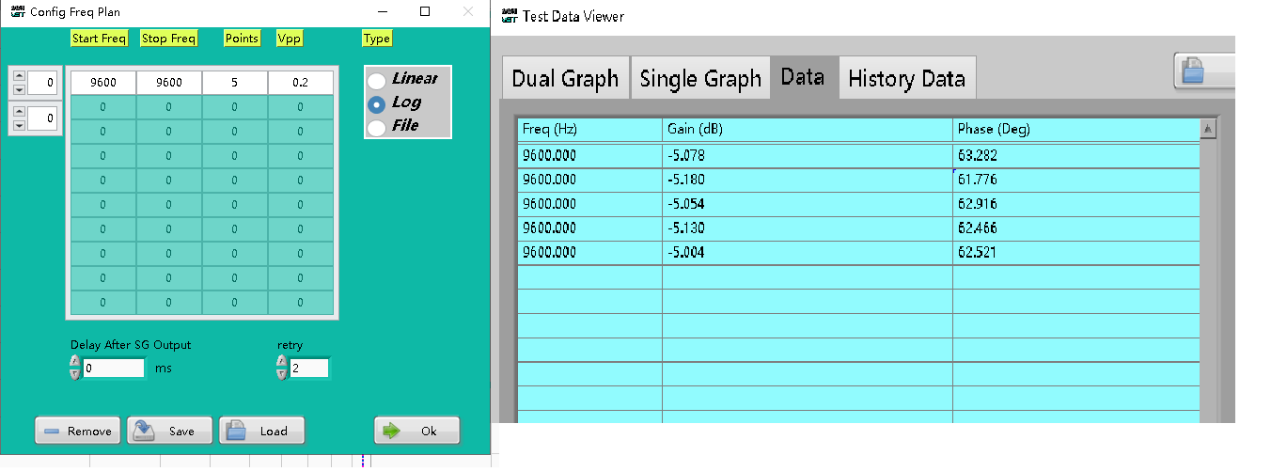

图6 单频点测试

多种显示模式：1、增益、相位实时显示;

           2、测试波形实时显示。

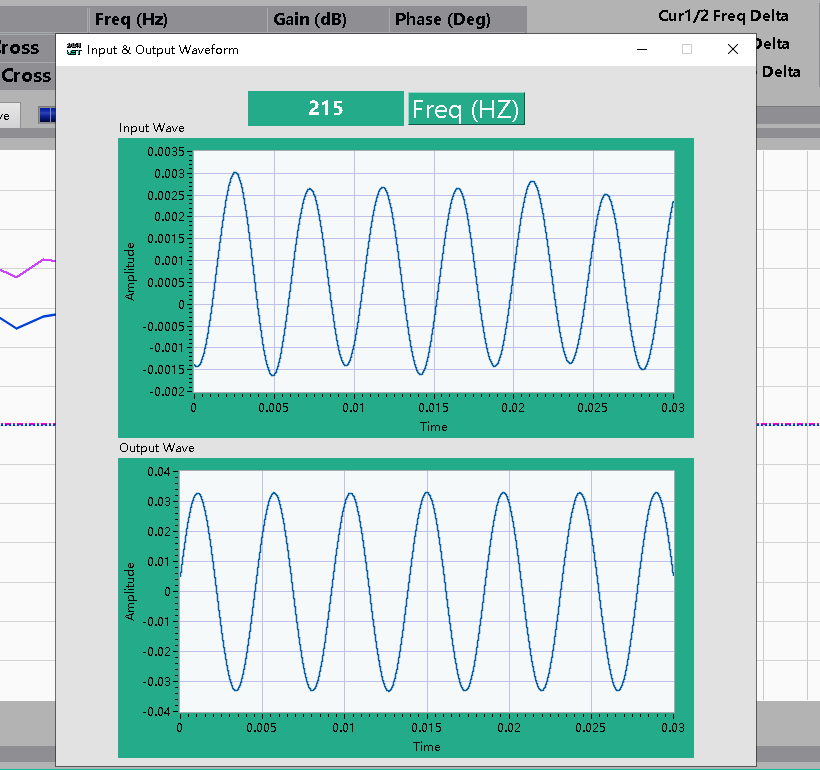

图7 实时显示波形

开关电源设计验证的整体方案

LET- xFRA频率响应测试系统可以和 LECROY 的 PWR 选件配合使用，对开关电源进行全面的设计验证。

力科公司的PWR功率测量分析软件提供强大功能来测量和分析电力转换设置和电路的操作特性；PMA实现了功率开关器件测量、执行控制回路调制分析和测量线功率谐波；专门设计的配件，如差分放大器、差分探头、电流探头和Deskew夹具，提供了无与伦比的测量质量。

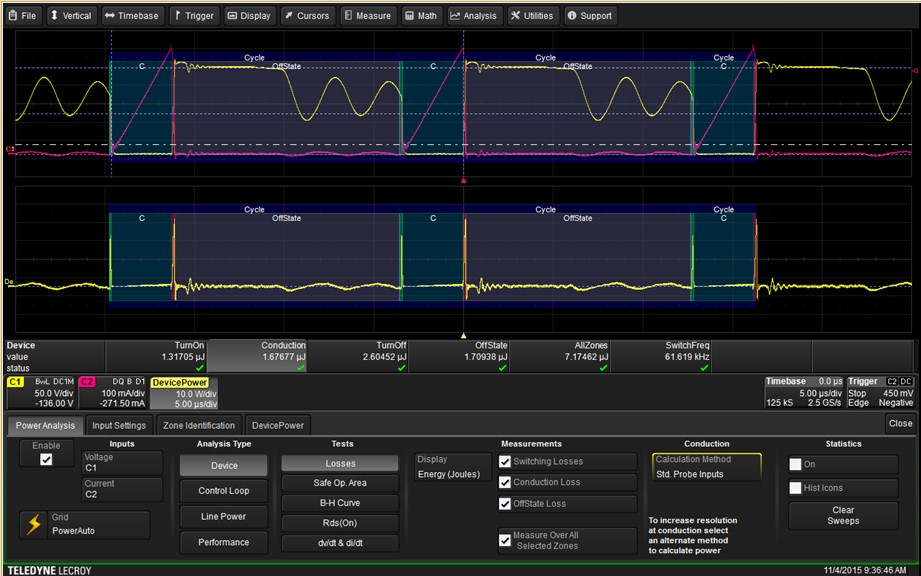

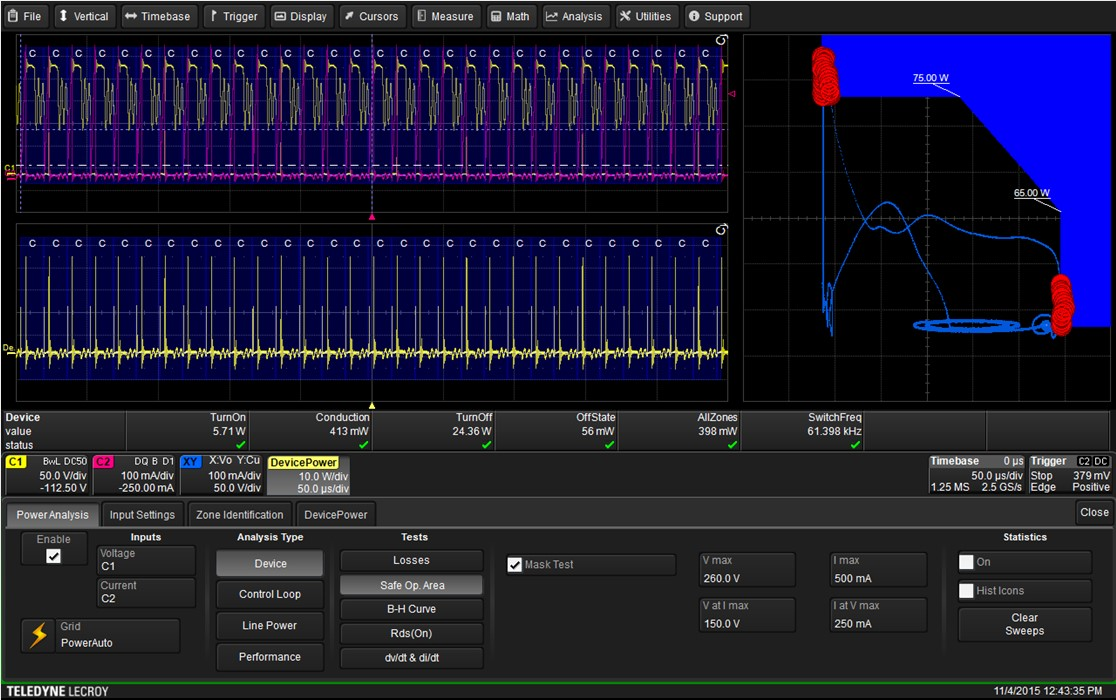

PWR 软件选件简化了对在线功率器件开关特性的测量。损耗测量包括：使用特定颜色的叠加层自动识别区域，以标记器件操作的导通和开/关状态区域；参数显示在刻度下方，显示导通、导通、关断、关断状态、所有区域和开关频率；显示控件允许将值视为平均功率、峰值功率或能量（焦耳）；可对器件分析的所有方面进行快速测量，例如器件瞬时功率、开关损耗、安全操作区域 （SOA）、饱和电压、动态对内电阻、dv/dt 或 di/dt，以及磁性器件的饱和滞后曲线等。

参数指标

订购信息

力钛科FRA软件需要搭配力科示波器使用，符合要求的示波器包括：WaveSurfer 3000Z、WaveSurfer 4000HD、HDO4000A等系列，除此之外该系统还需要的仪器设备包括：LET-FRA软件、LET-2505系列带隔离功能的任意波形信号源。测试时为减少误差，请使用衰减比为1：1的测试探头或线缆。
