WaveMaster 8000HD还提供多种独特的功能，以满足复杂链路和高速嵌入式系统调试的需求。WaveMaster 8000HD 用户可以：

• 使用CrossSync PHY 跨层分析将WaveMaster 8000HD 示波器与PCIe 或USB 协议分析仪的功能无缝结合，以提供对高速链路行为的独特洞察。
• 使用特励达力科提供的几乎所有 50 Ω 或 1 MΩ 耦合探头（包括无源探头和电流探头）轻松捕获串行数据低速边带信号、链路训练和协商、电源轨以及其它相关信号。

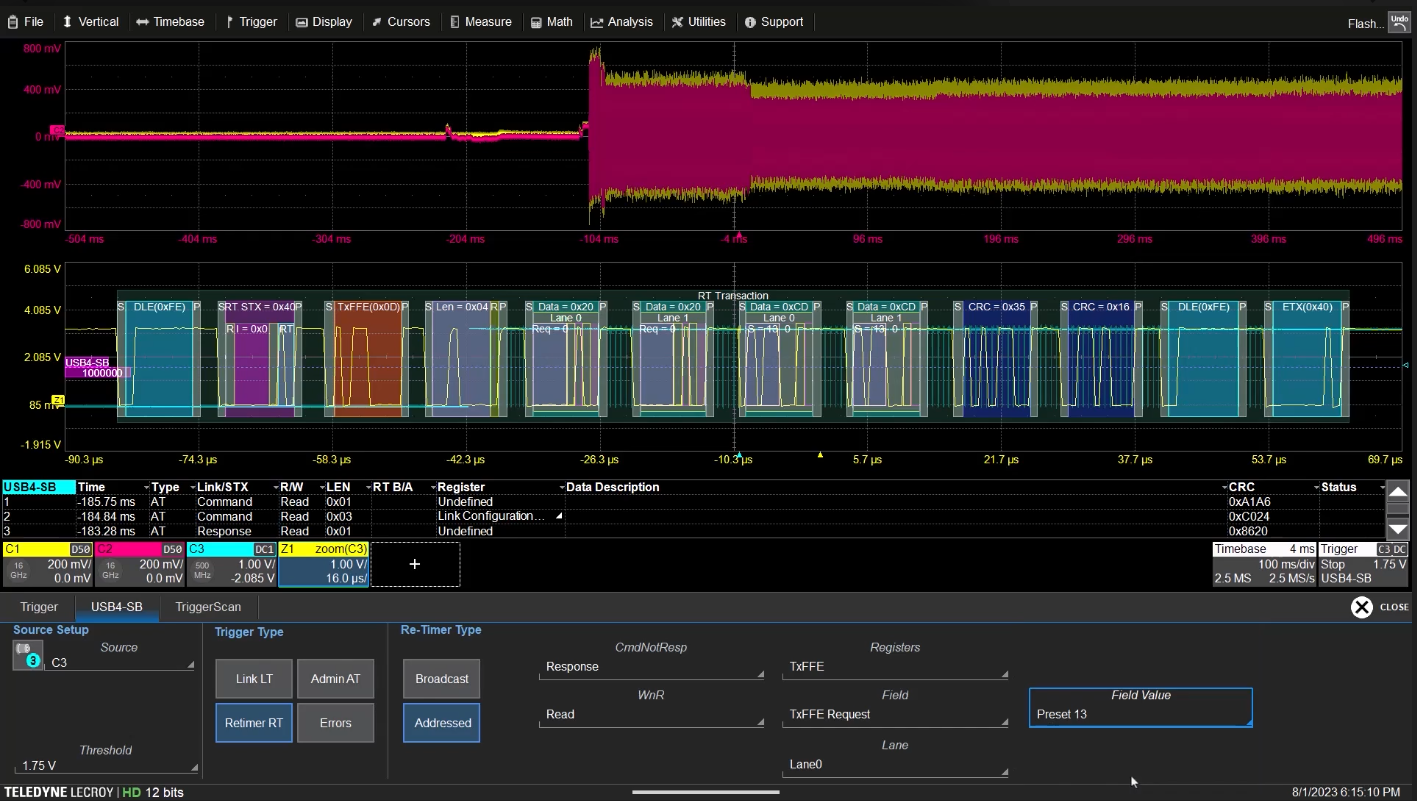

• 利用 20 多个低速串行触发解码工具 — 从而更轻松地在同一示波器上执行低速和高速调试。

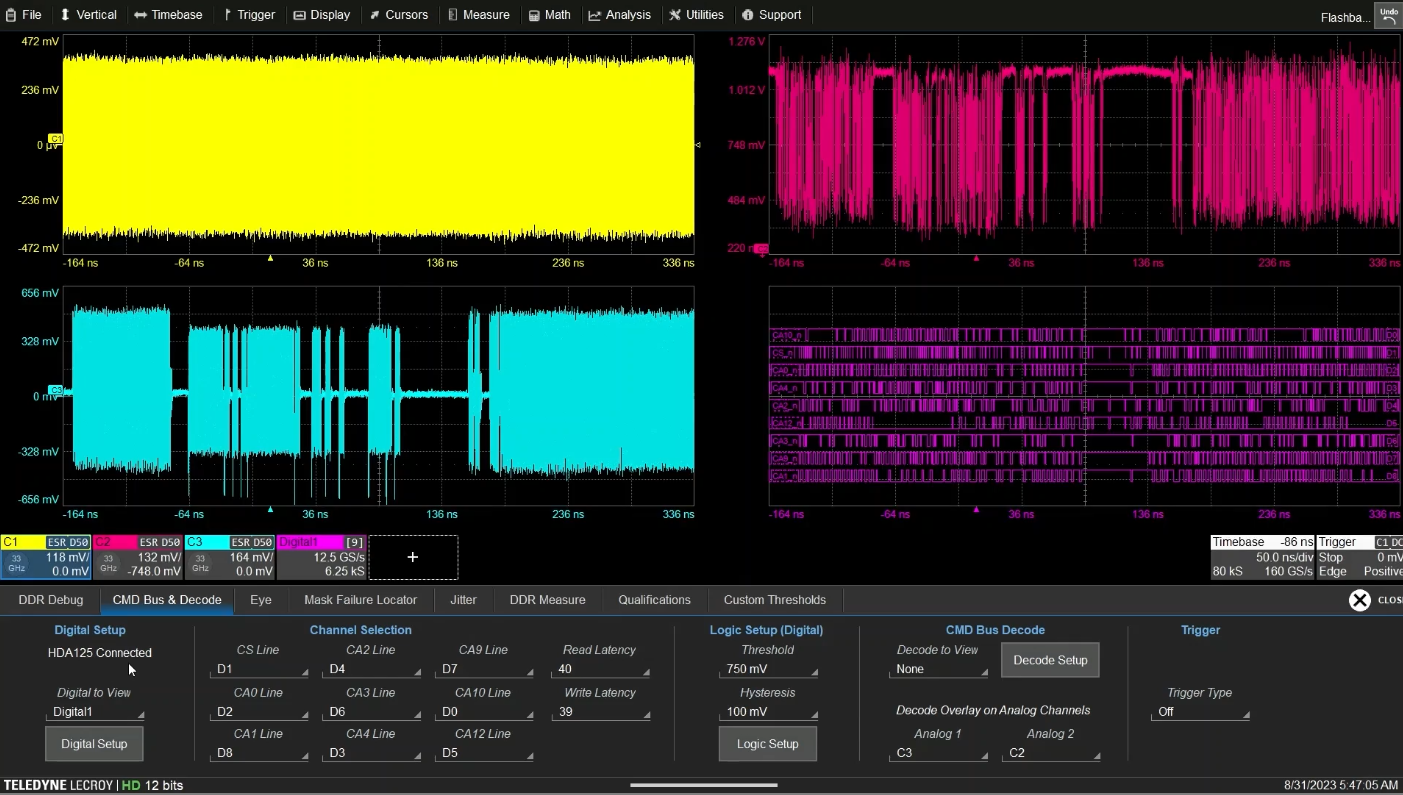

• 使用 WaveMaster 8000HD 示波器内置的高达 500 MHz的数字通道捕获数字信号，并可选添加 HDA125 高速数字分析仪以数字方式采集高达 6 Gb/s 的信号 — 特别是对于 DDR 内存信号采集、解码和读/写分离非常有用，这是DDR 调试和合规性测试的一部分。
• 使用高达 8 Gpts 的存储深度在超长采集时间内观察和调试链路错误。

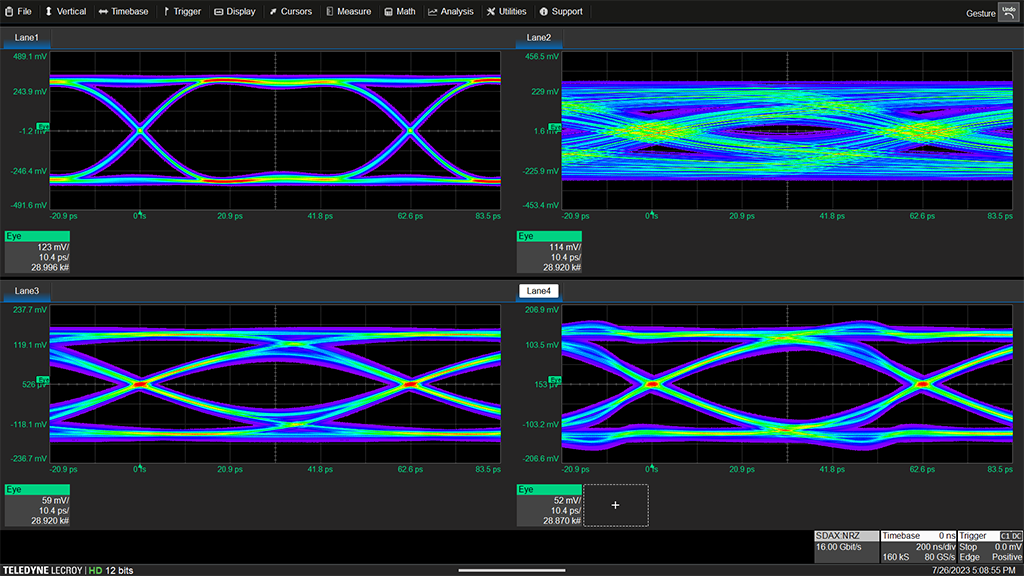

新型 WaveMaster 8000HD 示波器还为下一代串行数据技术表征和一致性验证提供全面的串行数据专业知识。新的 SDA Expert 软件通过增加针对 PCIe、USB、DisplayPort等的专用分析提供简化的专业分析，并包含强大的 PAM 和NRZ眼图、抖动和链路分析工具。QualiPHY测试软件包为复杂的高速串行数据接口提供简单的自动化一致性测试。所有这些串行数据测试功能对于下一代串行总线 PCIe 6.0、USB4、USB4 v2.0 和 DisplayPort over USB-C特别有用。
