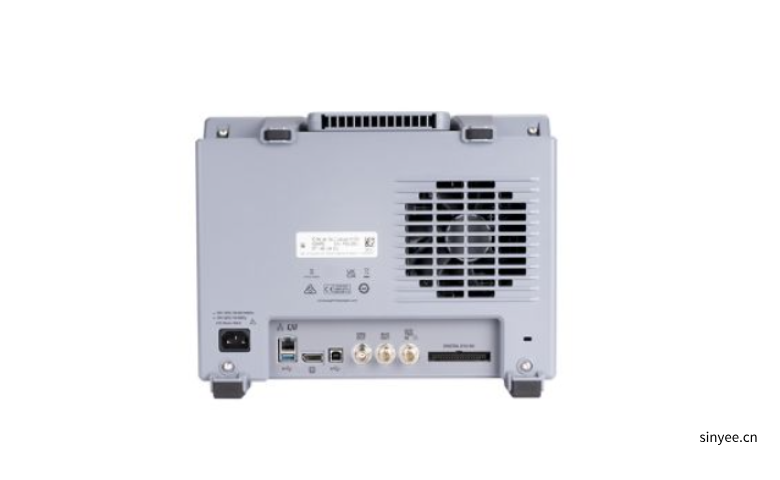

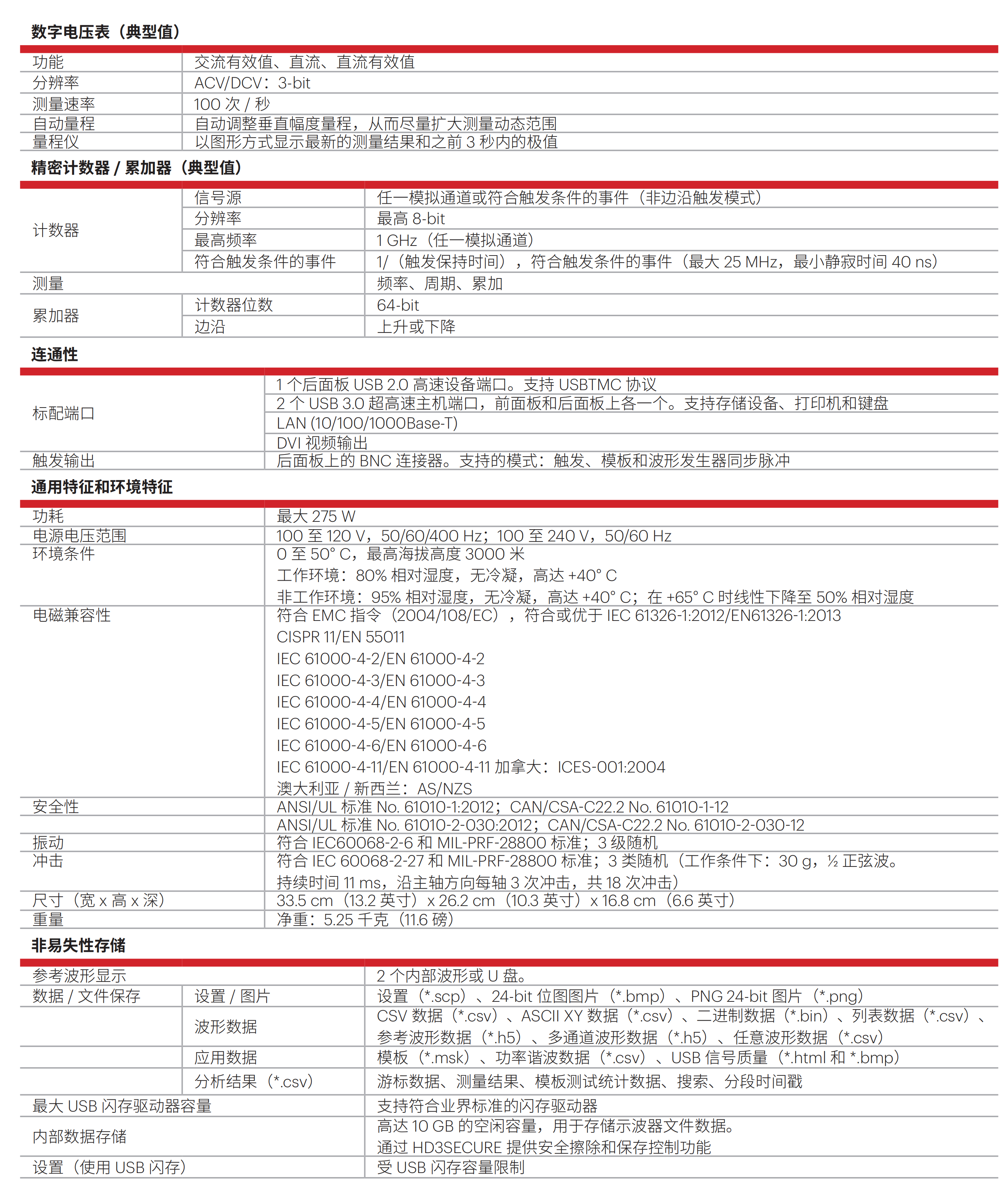

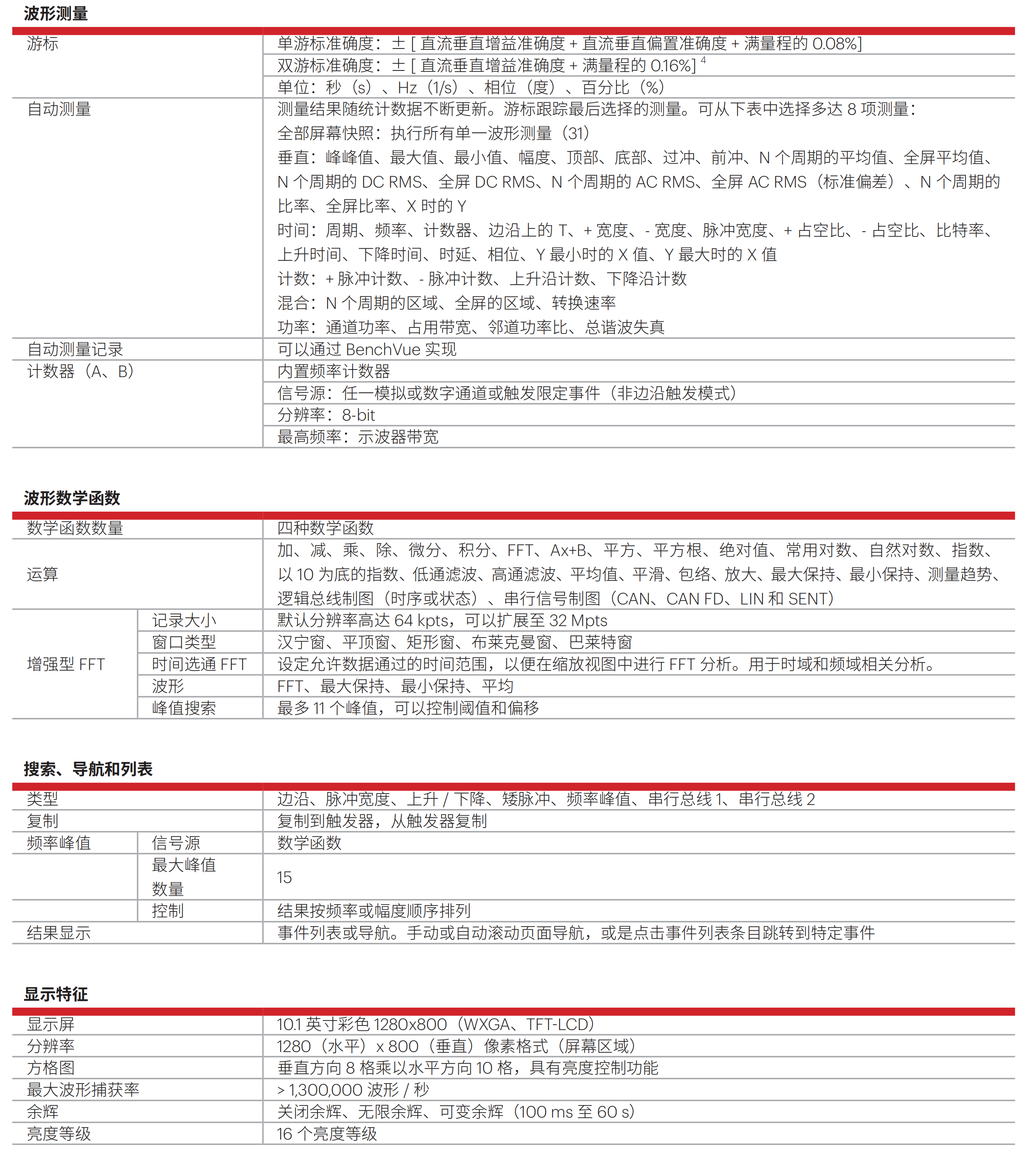

keysight 14bit垂直采样率，可远程操控HD3系列示波器

随时随地，精准测量

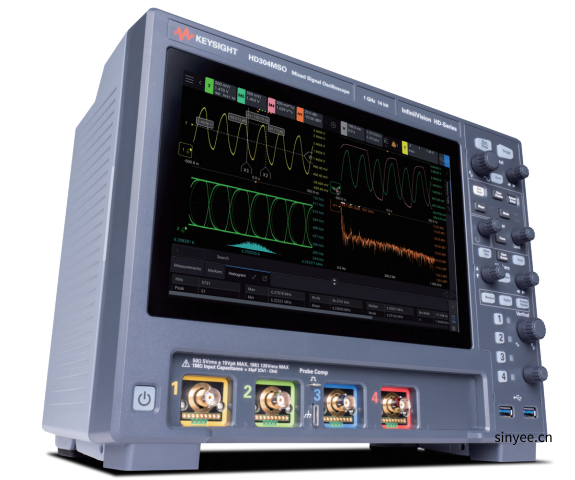

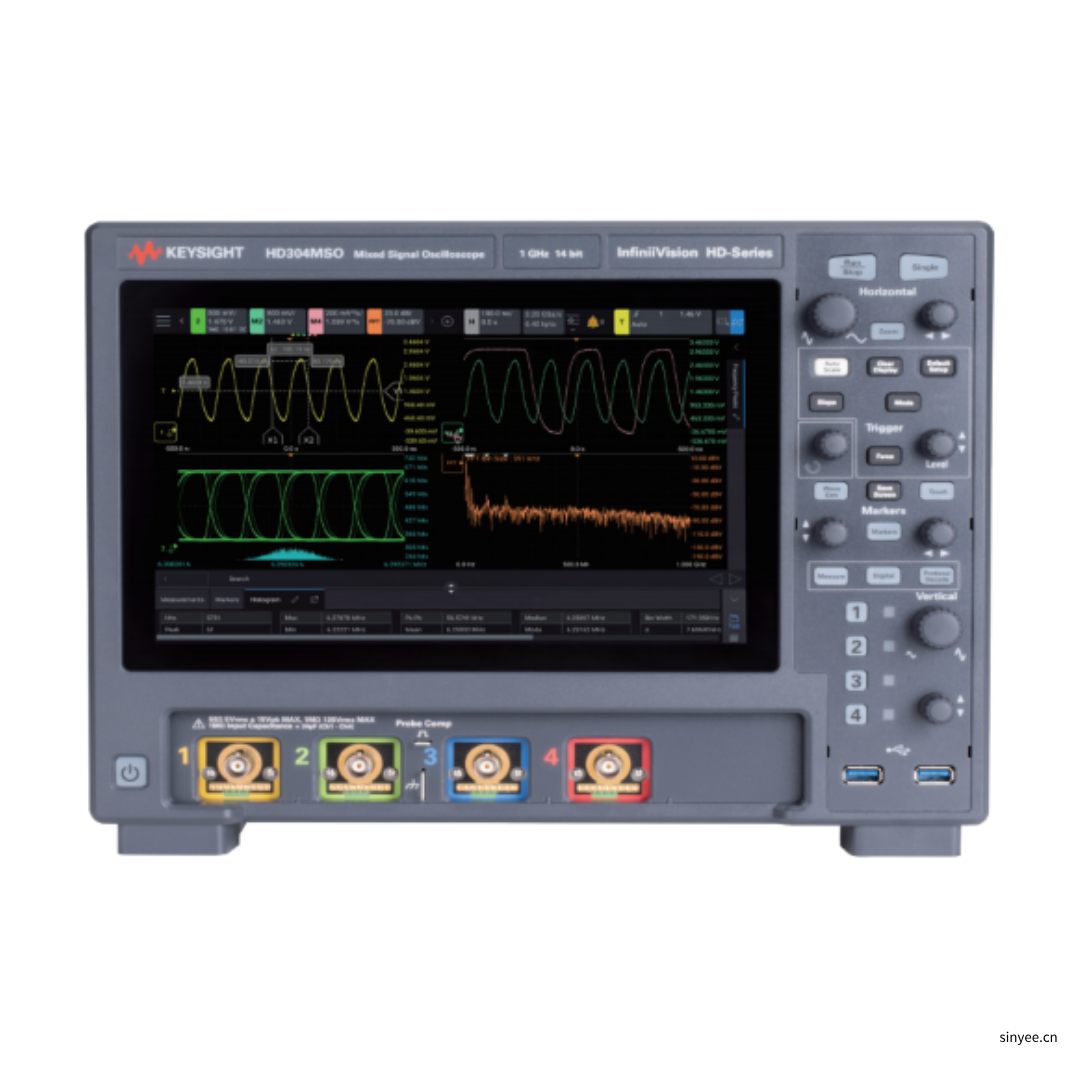

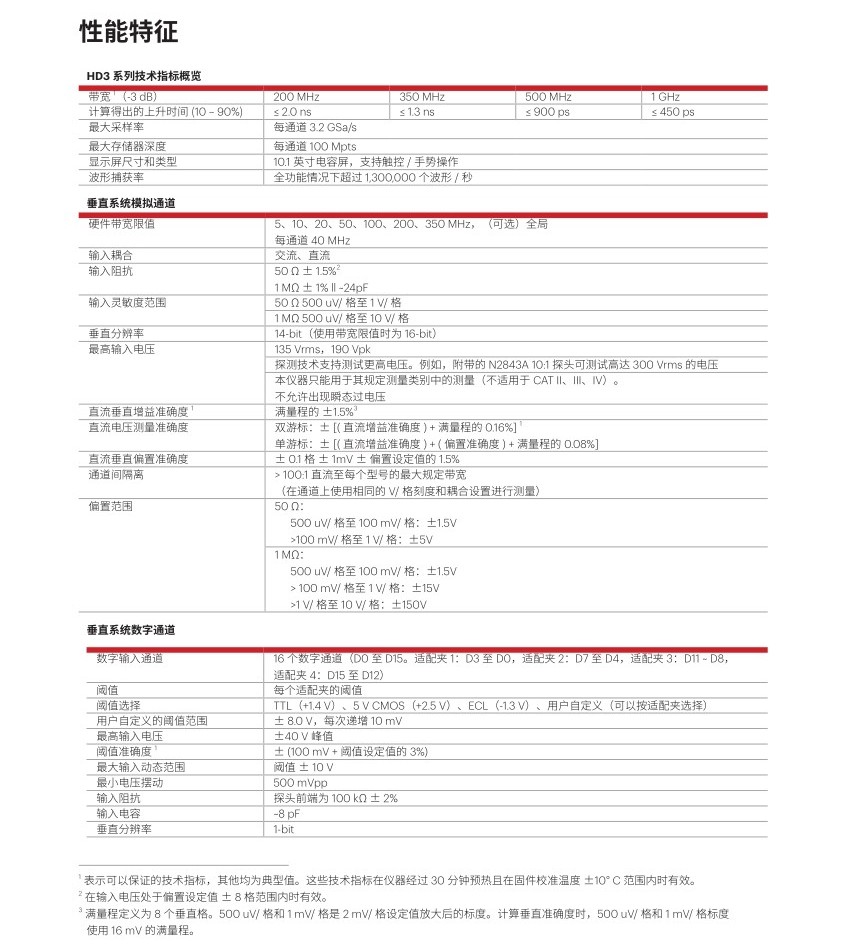

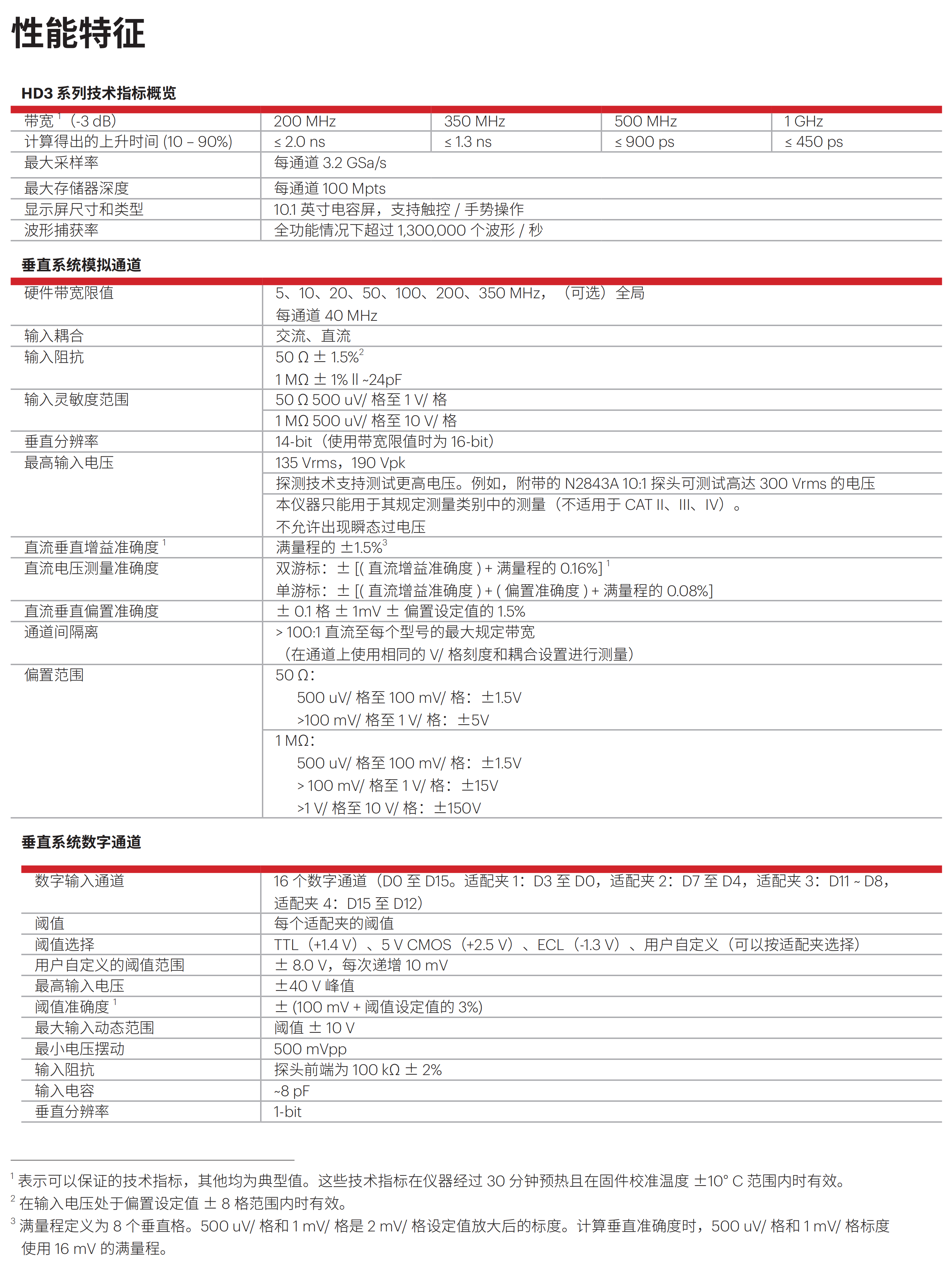

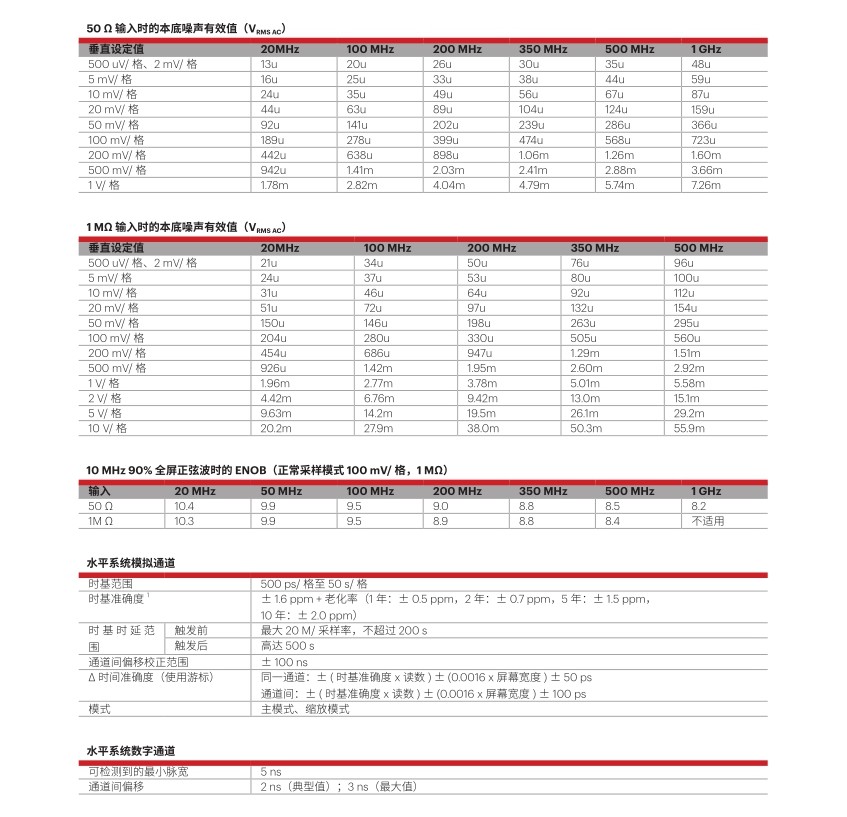

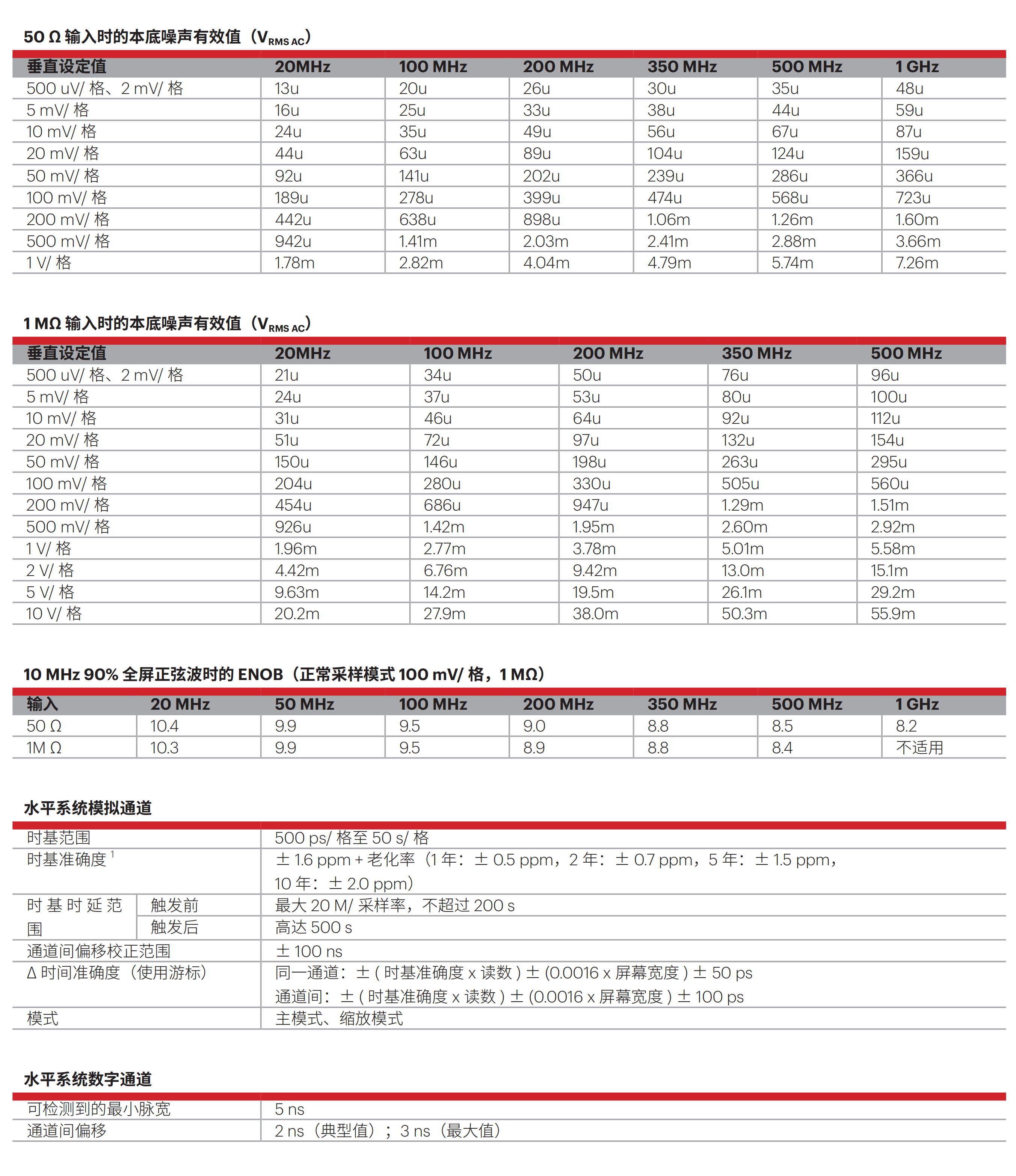

HD3 系列是新一代 InfiniVision 示波器。HD3 引入了我们原本在高速 UXR 系列示波器上所采用的 高性能技术，可以执行精准测量，并且外形也更小巧便携。 HD3 采用了全新架构设计，与同档仪器相比，能够更准确地分析设计中的各种信号。定制的 14-bit ADC 和超低噪 声前端更是为这一系列示波器带来了超高的垂直分辨率。这些功能特性确保您能够进行更准确的测量，从而真实 地洞察产品内部的信号情况。 您可以使用内置带宽滤波器获得高达 16-bit 的分辨率，准确度极大提升（提高了 5 倍）。需要使用 1 GHz 的完整 带宽？即使是在完整带宽 1 GHz 下，您依然能够获得超高的准确度，显示标度可以放大到 500 uV/ 格。

图 1. HD3 示波器在 FFT 中非常清晰地捕获到 2 uV、-100 dBm 的信号。如果把这个信号输入市场上其他的示波器，受到示波器本底噪声的影响， 您可能根本看不到信号。
定制技术，所向披靡

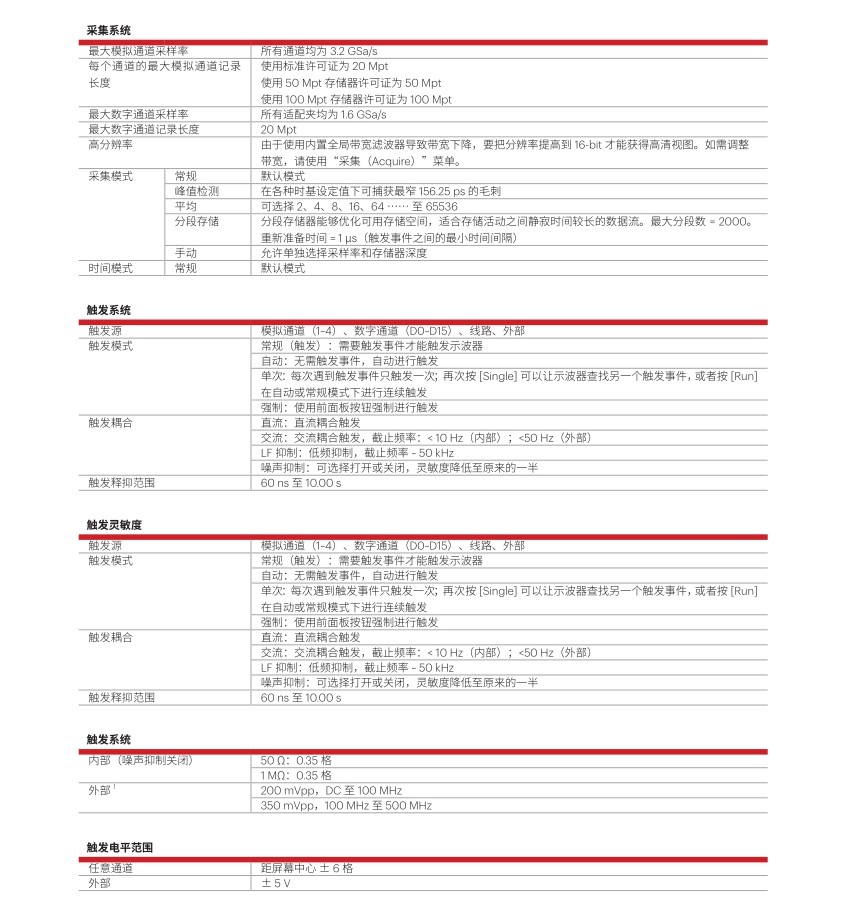

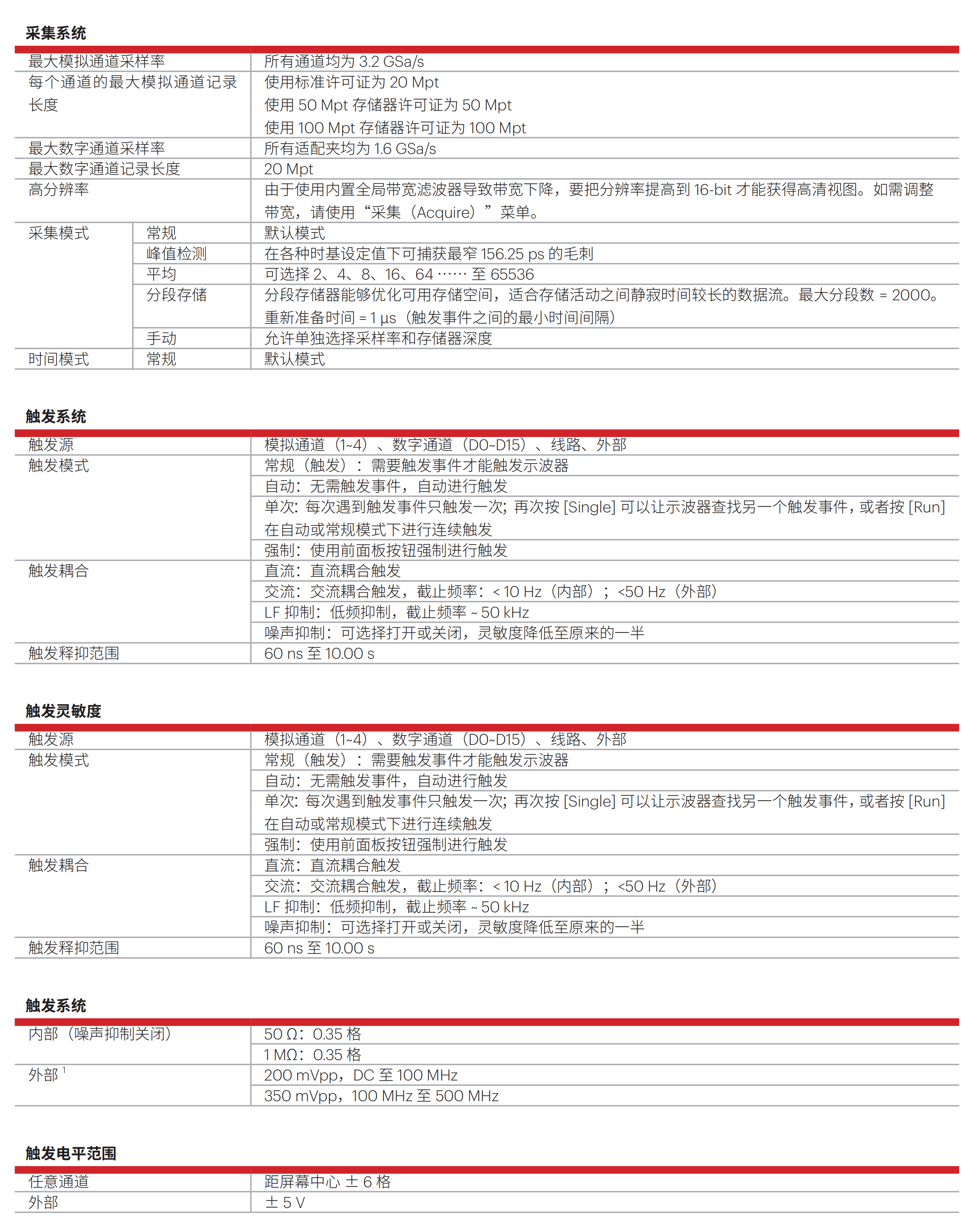

HD3 系列采用完全定制的核心器件，专门针对示波器测量进行了优化。研发团队投入大量精力设计出了 一款全新的 14-bit ADC、一款全新的 ASIC，还有其他配套元器件和一种全新的信号传输架构。由于是亲 自设计的这些元器件，而不是使用现成的元器件，因此我们的硬件运行速度更快、效率更高，因为它们是专门针 对示波器设计的。 这种新架构还包括深存储器，每个通道都配有专用的存储芯片（100 Mpts）。这意味着通道之间不存在交织采样。 即使您开启了全部 4 个通道，也仍然可以在每个通道上获得该示波器的最大存储深度和最高采样率。 我们采用的新型定制 ASIC（MegaZoom 5）使得 HD3 成为同类产品中唯一一款通过硬件实现区域触发、串行解 码和模板测试等功能的示波器。 最后，借助定制硬件，我们还能够构建新的定制软件，例如我们的故障猎人应用。您只需运行故障猎人，就能轻 松检测信号中的各种毛刺或错误！
功能丰富，得心应手

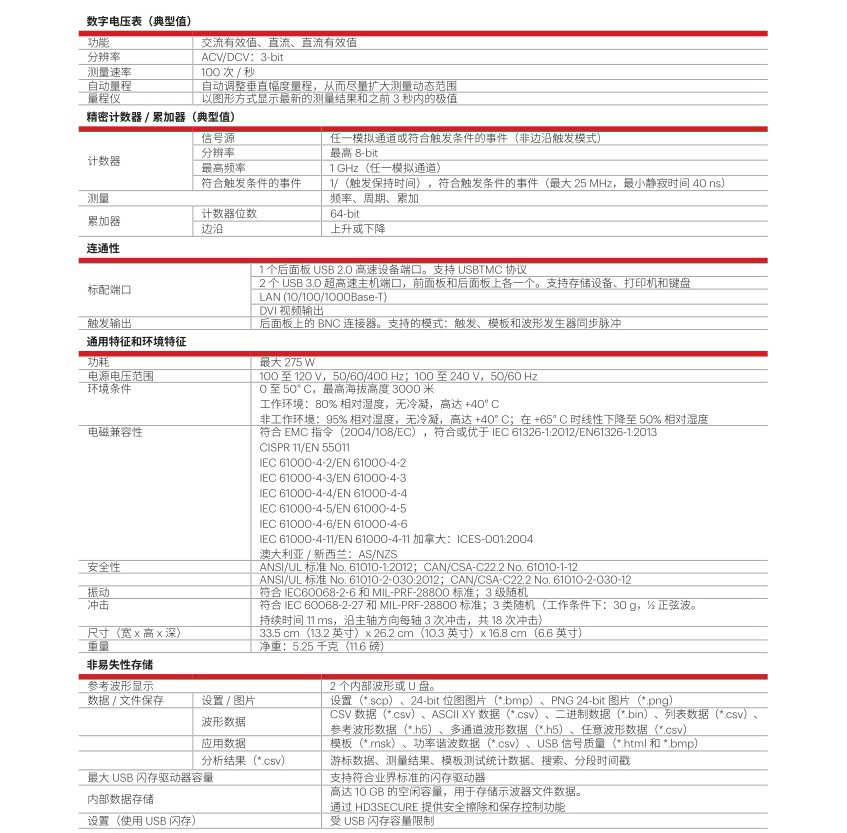

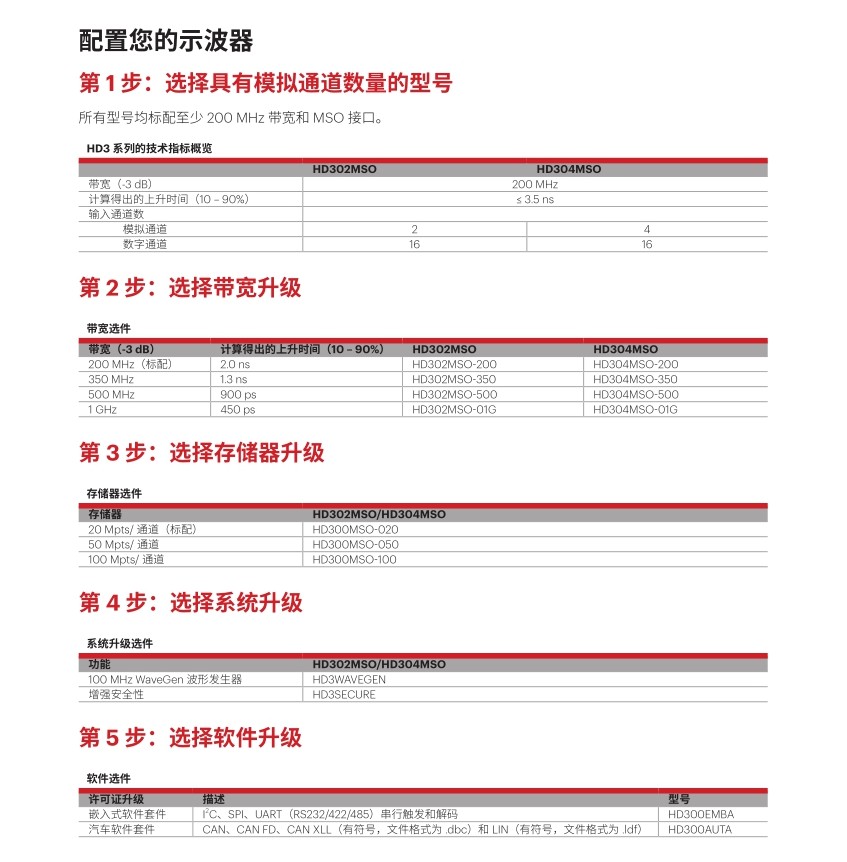

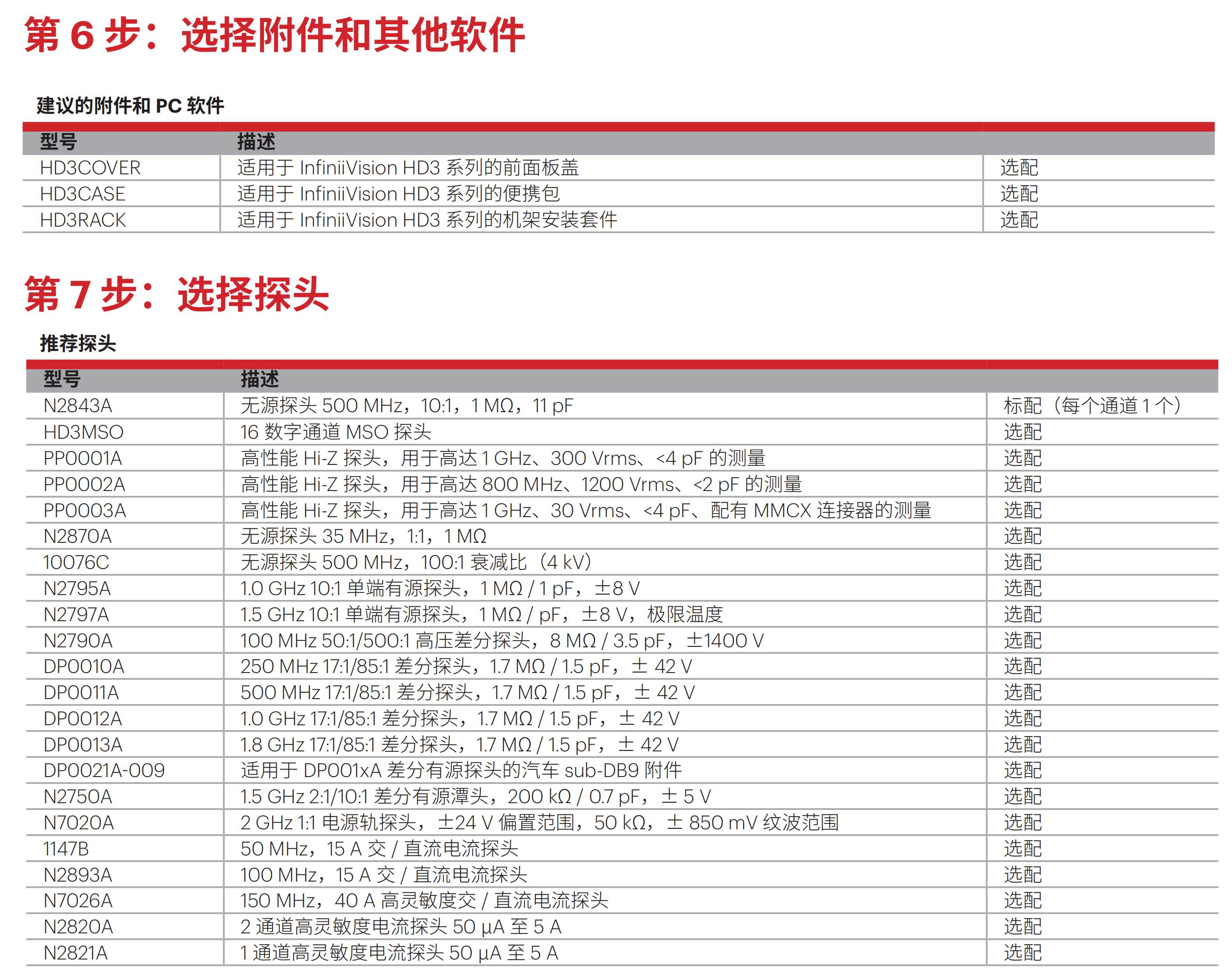

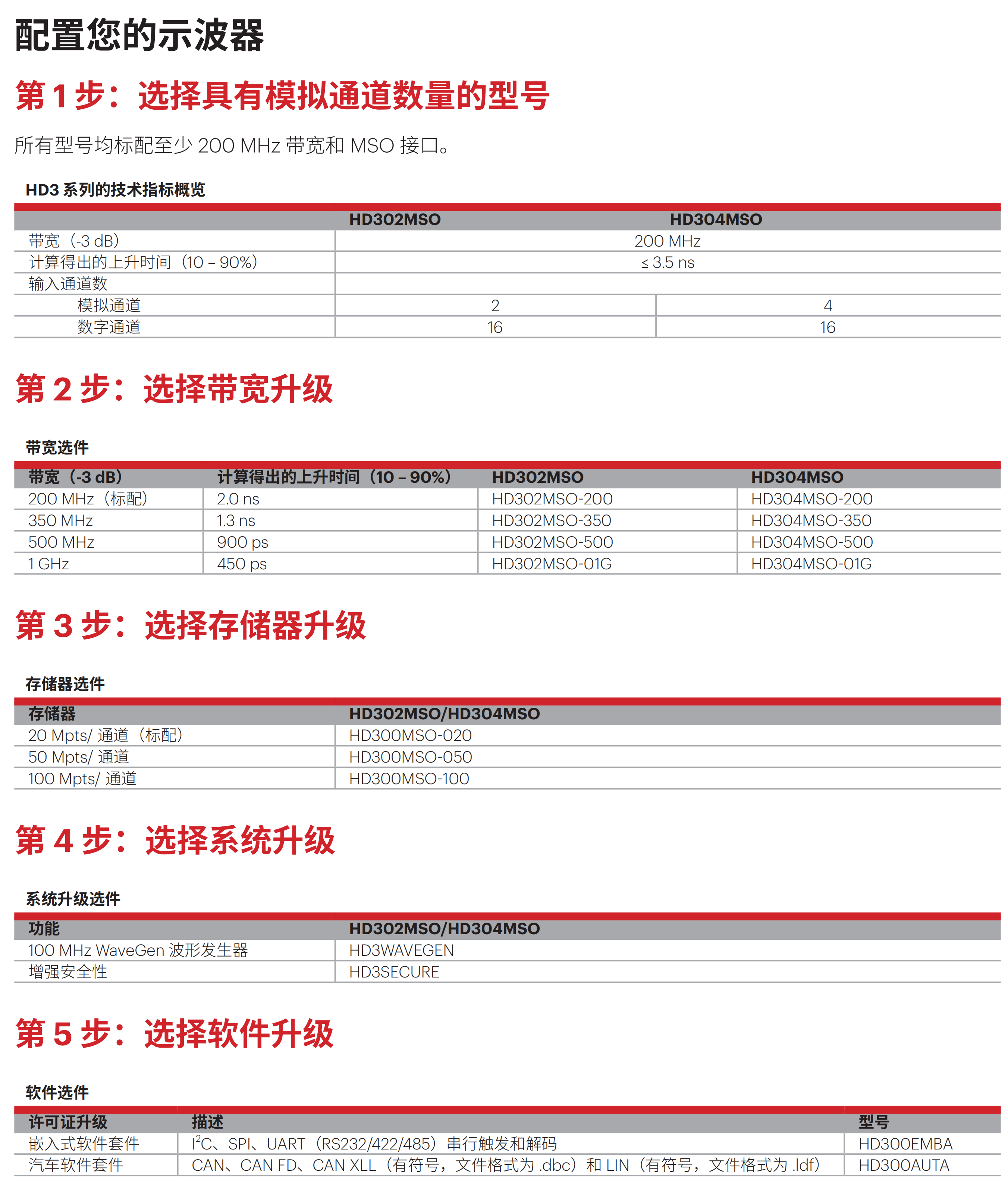

InfiniiVision 用户界面让您能够非常灵活地操作仪器进行更深入的分析。我们不仅采用了原来只有在高性能示波器 上才配备的硬件，还给新 InfiniiVision 用户界面增添了许多先进的功能。借助功能更丰富的菜单和用户定制选项， 您可以定制示波器界面，满足自身的特殊测试要求。自定义网格显示、收藏夹栏和自动操作能帮助您更轻松地进 行深入分析并快速查看结果。 所有型号都可以通过即时许可证升级来升级带宽或存储器深度。所有升级都无需返厂实施。所有型号均提供如下 标配功能，而以往您需要花费数千美元才能获得这些功能：
频率响应分析；
故障猎人软件；

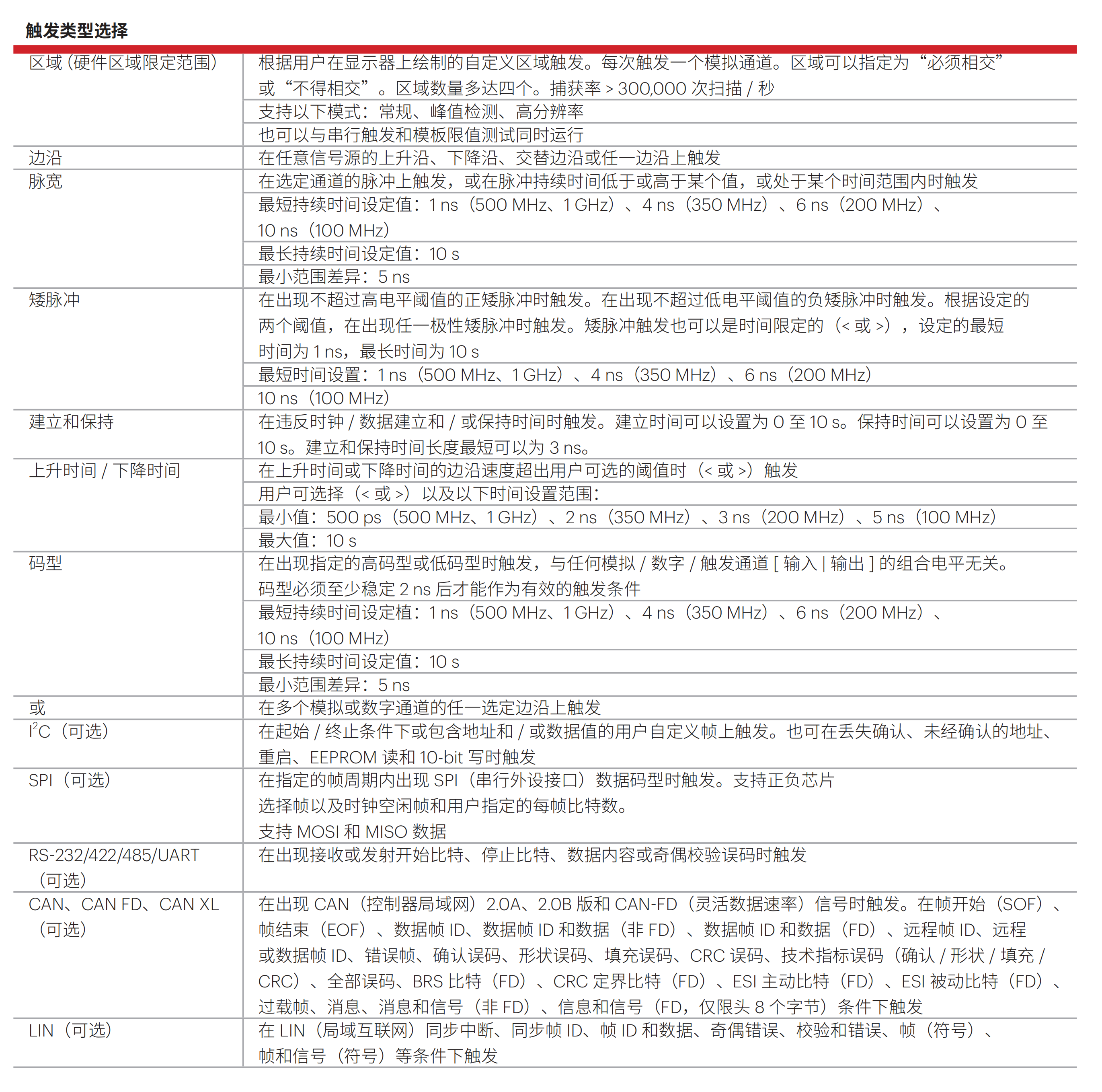

区域触发；
分段存储器；
MSO 许可证；
模板测试；
直方图；
FFT 等！
全新定制 ASIC：MegaZoom 5

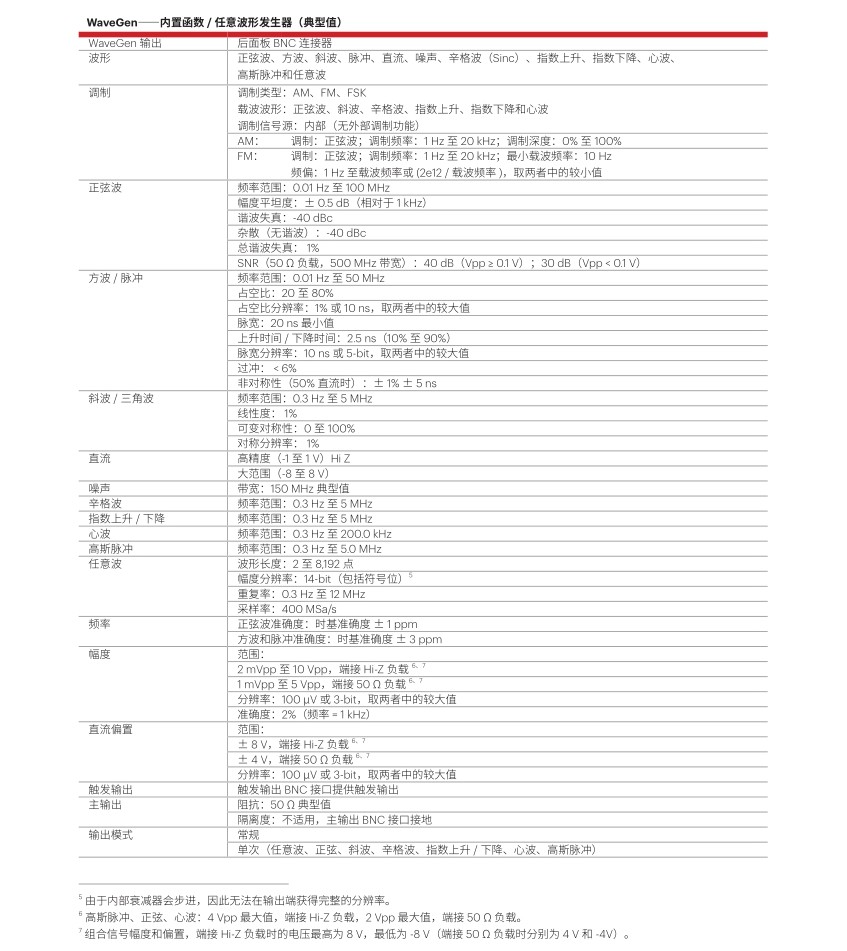

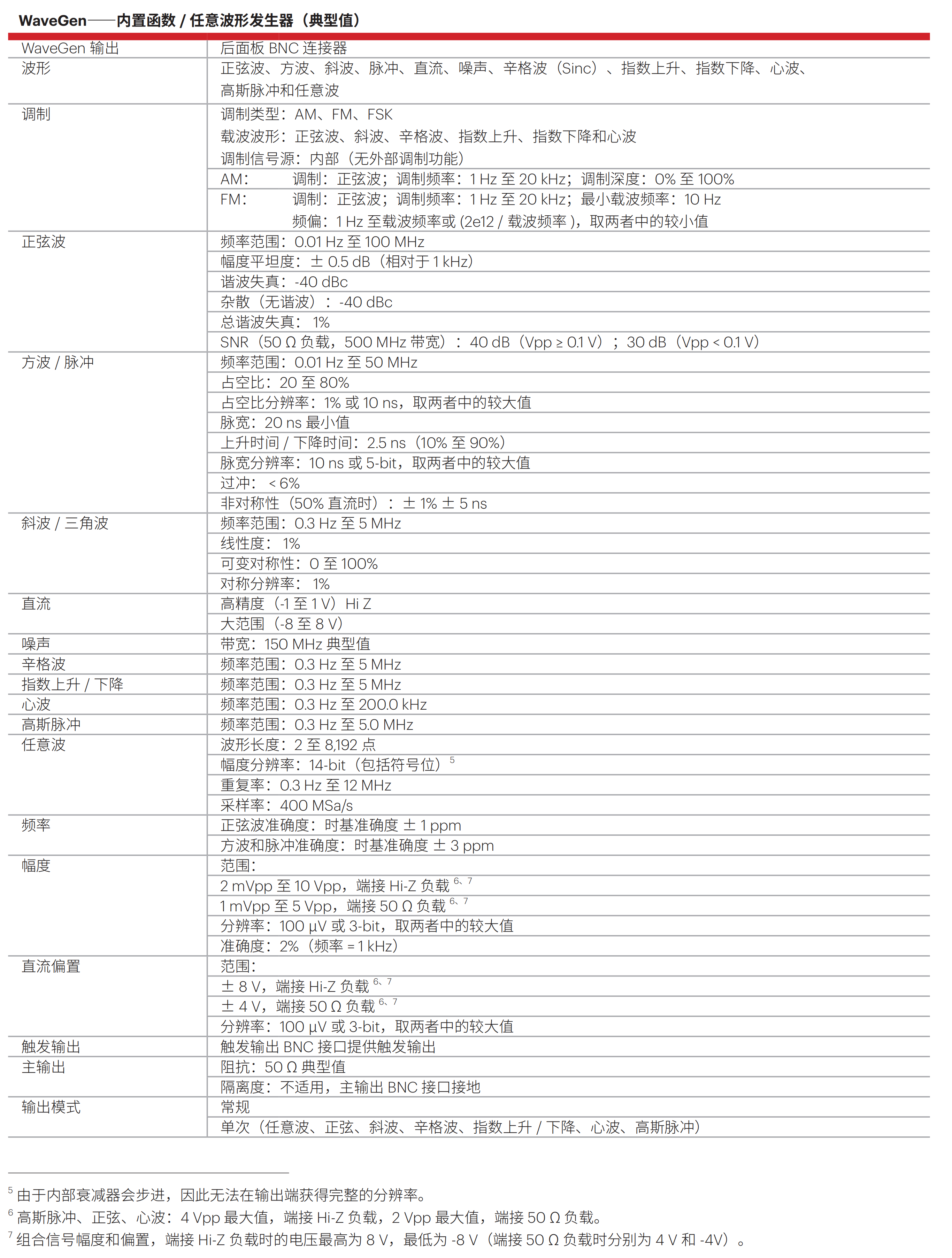

通常，CPU 处理能力曾经是限制示波器波形捕获率和响应能力的主要瓶颈。CPU 在处理内插、逻辑通道绘图、串 行总线解码以及测量等操作时，示波器的波形捕获率、内存和采样率会急剧下降。 InfiniiVision HD3 系列示波器配备了一个全新的 MegaZoom 5 ASIC。相比于此前 InfiniiVision 示波器中使用 的 MegaZoom 4，性能有了全面的提升。利用这个全新定制的 ASIC 架构，HD3 示波器能够直接通过硬件完 成许多任务，而不是通过 CPU 在软件中运行。由于这些功能在硬件中执行，HD3 只需最低限度的 CPU 支持。 MegaZoom 5 具有硬件串行解码和硬件模板限值测试能力，能够直接在显示器上绘制模拟和数字数据，还支持 GUI 操作，并且集成了 WaveGen 函数 / 任意波形发生器等仪器。 MegaZoom 5 的这些新功能特性与其支撑架构相辅相成，使我们的示波器能够对产品内部的信号明察秋毫。

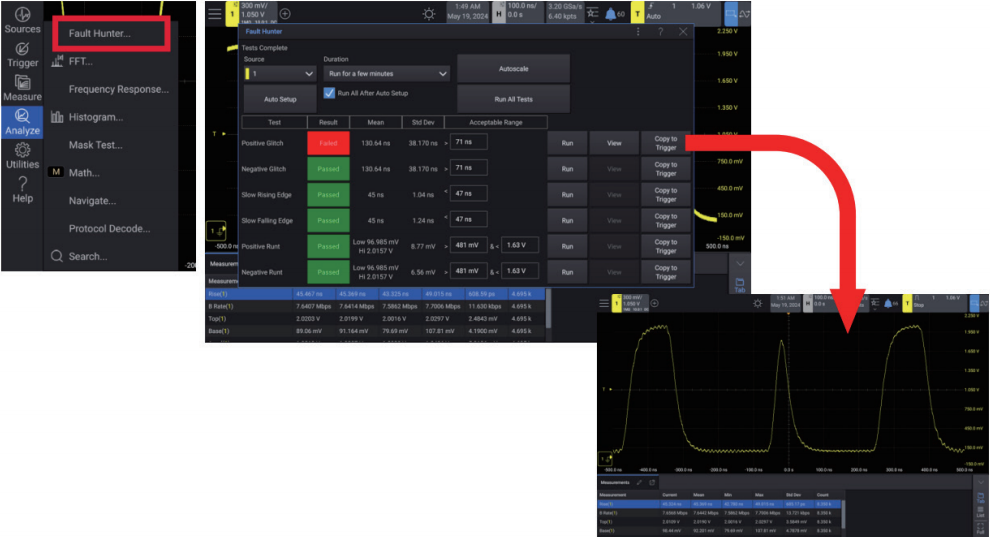

是德科技创新软件：Fault Hunter ( 故障猎人）
Fault Hunter（故障猎人）是一款创新的专家级系统，专门用于数字系统的检验。它能够根据用户自定义的标准自 动评测信号特征，从而迅速找出错误并保存下来供您查看。它的功能非常灵活，您可以把测试时长设定为几分钟 到两天之间。您可以在星期五下班时设置好被测器件，周一上午返回，即可查看完整的、数十亿次的测试报告。
