简介
R&S®CMW500 标志着罗德与施瓦茨生产的测 试设备进入了一个新时代。它能为各种当前 和将来的无线设备提供快速和精确的生产测 试，这种无线设备可以是从基本的手机到最 复杂的 PDA。用户可以通过多技术平台，将 精益生产线的理念贯穿于整个生产阶段。单 个测量仪器即可满足所有射频测试要求。

R&S®CMW500 设备集三大基本功能于一身，即：RF 信号 发生器、RF 分析器和信令功能（网络仿真）。因此，可以 灵活地应用于生产的各个阶段，无论是校准与验证，还是功 能测试。极高的可扩展性、测试速度和测量精度，使测试成 本降至最低程度。基于SCPI远程控制的方法来使用测试仪 表，可以使投入规划与维护生产测试系统的精力降至最低程 度。

主要特点
► 基本模块：通用射频功率计和带有列表的连续波发生器， 可以完成无线设备的快速校准。
► 矢量信号分析仪（VSA）用来进行发射机验证
► 矢量信号发生器（VSG）用来进行扩展的接收机测试
► 信令功能（网络仿真）用于功能测试
► 通过直接连接 R&S®NRP-Zxx 功率探头可激活参考射频功 率测量 使用集成射频接口可方便► 地连接到具有复杂射频架构的无线设备
► 当前最先进的图形化用户界面（GUI）
► 通过 LAN/GPIB 接口进行 SCPI 远程控制
► 支持 LXI Class C
► Windows® XP 操作系统的进程控制

所有技术集成于 一个 19" 机箱内

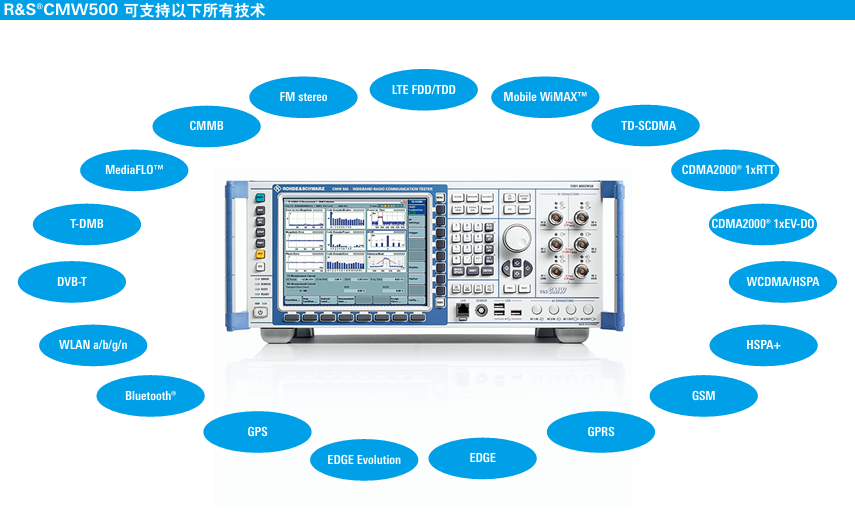

支持蜂窝和非蜂窝无线技术和广播技术
R&S®CMW500 是一个单机箱的无线通信测试仪，支持绝大 多数的通信技术。它支持广泛使用的移动无线标准（例如 GSM 和 WCDMA）以及最新的标准（例如 LTE）。
为了提高无线设备的测试深度，它还支持非蜂窝标准，例如 WLAN 或 Bluetooth® 以及广播标准。

 多样的功能为用户提供以下优势：
► 多模式测试设置布线仅需投入极少的精力
► 测试与测量设备的能源消耗与包含多台测试仪器的成套设
► 备相比显著降低；另外，降低了空气调节的需要 可以更轻松地将单个测试仪集成到自动和远程控制系统中

无线多模设备生产的精简解决方案
无论是生产还是实验室，R&S®CMW500 可以节约空间，减 少投资成本

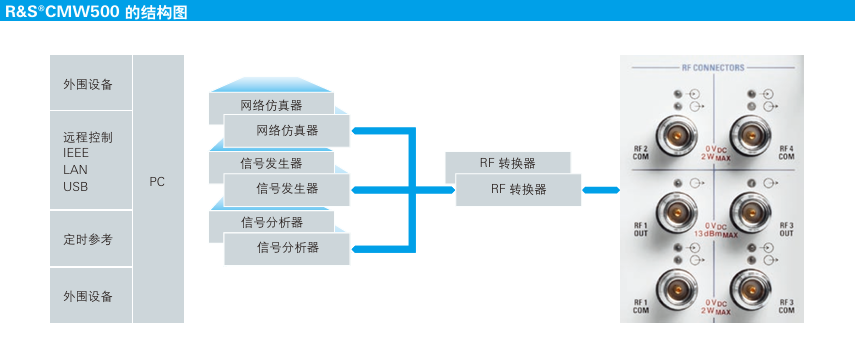

基于一个可扩展 的硬件平台

面向未来的射频参数
两个独立的发射路径与接收路径，频率范围最高 6 GHz 以及 80 MHz 的发射带宽/40 MHz 的接收带宽，使 R&S®CMW500 可以完美地满足目前及将来的应用需求。 128 dB 宽输出动态范围和灵敏输入，减少了使用外部放大 器或衰减器的需要。

RF信号源可扩展
根据应用，使用一个或两个包含射频变频器和射频前端的RF 路径。前端可以实现与具有复杂射频架构的无线设备的直接 连接。

因此，R&S®CMW500 适用于以下测试：
► 测试具有 MIMO 功能的 DUT
 ► 并行测试使用相同技术的 DUT
► 并行测试一个 DUT 中的两种技术

可选配基带和信令单元
最多两个分析仪模块以及 ARB 基带发生器用于非信令模 式。此外，可以集成多个信令单元，从而为信令与协议测试 提供网络仿真。




R&S®Multi-Evaluation 发射机测量
► 不同的评估（功率、时间模板、调制质量、频谱、码域） 可以使用同一批采样数据。
► 时间重叠的数据采集和评估
► 通过关闭不需要的评估来加快速度

这种方法与单纯的顺序数据采集和评估相比，不仅提高了测 试速度，还保证了测试深度。由于所有测量的参数是彼此关 联的，这种方法还实现了对发射机功能的更详细的概览。

R&S®Smart Alignment
► 全自动频率和电平切换，配备通用型射频信号发生器和 List mode下的功率计
► R&S®Multi-Evaluation List mode 可对发射机进行快速验证
► 如果DUT 支持，可同时进行发射机和接收机校准。
► 丰富的分析仪/发生器触发功能
► 包括统计评价
在 DUT和测试仪中预配置同一测试序列将测试系统内的通信量最小化，而这是传统方法的瓶颈。R&S®CMW500 参数 配置灵活，使其易于适应待测无线设备的测试体系，并加速 到规模生产的转化。

针对生产测试系 统的优化处理
R&S®CMW500 是一个一切齐全即可使用的解决方案，到货 后即可开始测试。全集成的测试仪配备校准的射频路径和 Press & Go 1)应用程序，可以简化产生和更新测试序列，以 及整个生产测试系统。一体化的架构1) 保证了最大化的测试 性能和最小的占地区域，以及最优的功率消耗。这种最小化 测试成本的概念来自一个 30 多年来一直成功向无线设备生 产提供解决方案的公司：罗德与施瓦茨。

通过一体化架构最小化用户风险
► 内置矢量信号分析仪、发生器和信令功能
► 通过 LAN 或 GPIB 接口进行 SCPI 远程控制
► Windows® XP 操作系统
► 通过 Windows® 远程桌面进行远程控制
► 提供鼠标、键盘和外置显示器的接口
► 内置 TCXO 或 OCXO 时基和 10 MHz 参考频率输出
► 外部参考频率（可选的）
► 实时频率、温度和电平的全自动射频路径校正的方法
► 完备的校准解决方案 完全符合标准的 EMC 1) 特性
► 匹配的电源

全面的 RF 前端省去了外设硬件
► 灵活的 RF 接口可用于直接连接具有复杂 RF 架构的无线设备
► 可选配的：同时连接两个无线设备，而每个设备都有一个 天线（连接器 RF1 COM 和 RF2 COM）
► 完全整合到 R&S®CMW500 路径修正概念中
► 通过 GUI进行灵活路径配置
► 针对生产中的批量测试进行优化
► Snap-N 阴性连接器 RF1 OUT：射频输出
► Snap-N 阴性连接器 RF1 COM：射频输入/输出
► Snap-N 阴性连接器 RF2 COM：射频输入/输出

顺序测试两个无线设备的处理时间缩短了。由于不再需要额 外的射频元件，测试系统成本降低了，而可靠性和测量精度 提高了。

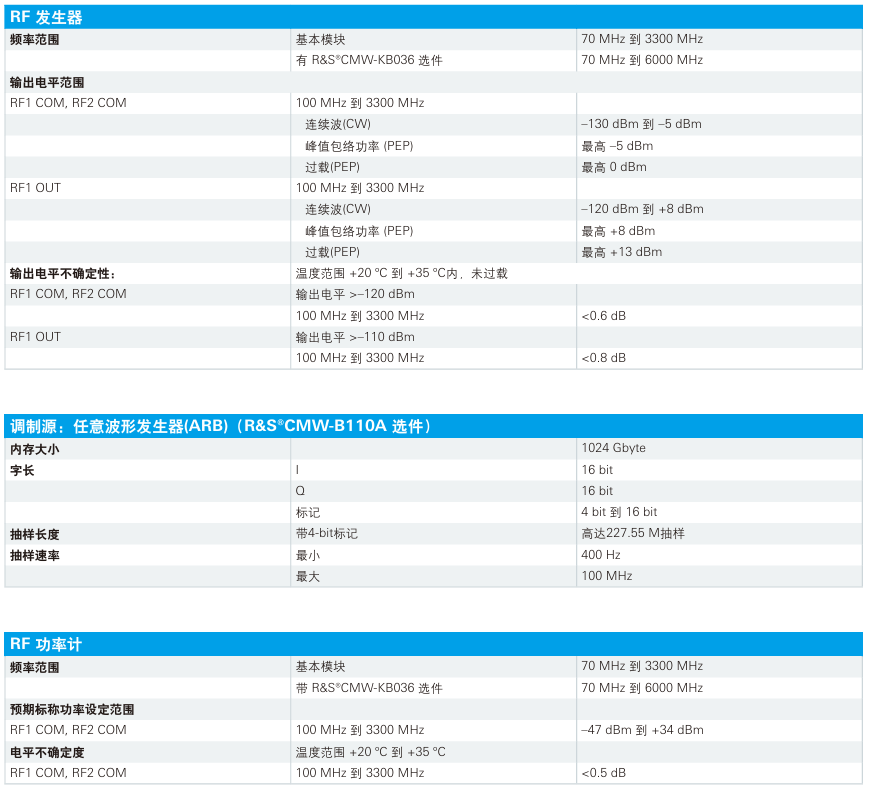

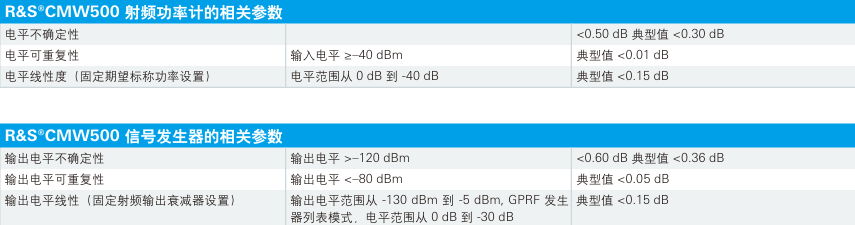

相关技术参数
