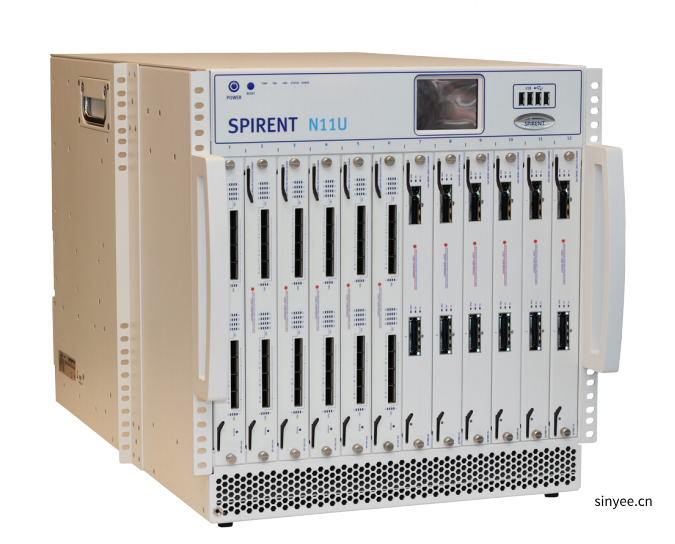

思博伦 SPT-N11U网络测试仪机箱

思博伦 SPT-N11U机箱
Spirent SPT-N11U机箱是思博伦全新10G、40G和100G测试模块的基础运行环境。通过优化打包方式并使用新的技术，SPT-N11U能够有效降低设备和网络测试的成本，为不间断供电的数据网络提供有力的保障。

SPT-N11U在扩展出业界很高的端口数和测试流量速率的同 时，以极具创新的方式节省出大量的时间和金钱，例如内建的触摸屏管理、智能功率和风扇控制，以及快速启动和系统 固件升级等。

凭借其极为高效的架构，SPT-N11U能够支持从多用户功能 测试直至多机箱交换机结构和核心路由器压力测试的多种环 境。单台机箱可扩展至4TB的数据流量，能够支持足够的协议 规模，对任意一种现代路由器架构进行超限压力测试。

特性和优势
比竞争对手的类似系统占用更小的机架空间和更少的功耗
• 其密度高出一倍，而相同端口数所需的功耗仅为一半
• 智能功率和风扇控制
• 可扩展至每秒近4TB的云流量
• 每台机箱支持最多96个40G端口、384个10G端口，或 24个100G以太网端口
为现有的硬件和未来的技术提供投资保护
• 与现有的Spirent HyperMetrics和HyperMetrics Next测试 模块兼容*
• 无需学习新的用户界面或API
• 已为400G以太网做好了准备
测量可靠性及精度
• 在大规模测试及站点对站点时延/抖动测量中可实现同 级更佳的精度和同步
• 可为机箱至机箱的同步提供自动化校准
创新设计
• 内建的触摸屏可提供实时的机箱状态和管理
• 比此前的系统快4倍的启动速度及快2倍的固件更新速度
• 可通过Web浏览器从机箱下载客户端软件

规格
机箱设计和尺寸
•兼容EIA 19英寸机架，11RU高度，前方或中间机架安装 方式
• 12个测试模块插槽
•前向和前后式气流风道
•可现场替换的风扇托盘、系统控制器、系统硬盘和电源
 管理和运行
•每台机箱支持32个并发用户
•兼容IPv4和IPv6管理网络
•内建Android触摸屏
•通过以太网实现的SSH终端仿真
•直连或外部视频接口和USB端口
 计时同步
•通过外部计时接收机
     • PTP（IEEE 1588v2精确计时协议）
    • GPS（全球定位系统）
   • CDMA（码分多址）TIA/EIA–95B
   • NTP（网络计时协议）
直连机箱集群和自动化同步电缆校准
指示灯和控制界面
•系统电源开/并
•控制器重置
•内建LCD触摸屏
•前置面板LED指示灯：
           温度、风扇、管理链路、系统及系统电源状态
           测试模块插槽电源状态
•后置面板LED显示灯：
           管理员以太网链路、速度和活动
           机箱同步主/从及状态
物理特性
•尺寸：17.5英寸（宽）x 19.25英寸（高）x 33.3英寸（ 宽）（44.45厘米 x 48.9厘米x 84.6厘米）。 从前面安装 测量边缘的深度为30英寸（76.2厘米）
•安装和运输重量：105磅（47.6千克）（3套系统和2个 插槽PSU，风扇已经安装，未安装测试模块）
•全套安装后重量约为243磅（110千克）
 电源
• STC-N11U-110交流电源插头：7 x 115V @ 12 A，或7 x 230V @ 6A；一条线路专门用于系统运行，另外，每两 个测试模块插槽会共用一条线路。
• STC-N11U-220交流电源插头：4 x 230V @ 12A；一条线 路专门用于系统运行，另外，每四个测试模块插槽会共 用一条线路。 •峰值功率要求：全负载机箱的功率为7kW。
环境要求
•运行要求：59°至95°F（15°至35℃）；20%至80%相 对湿度。一些模块需要30℃环绕温度
•散热要求：20000 BTU/小时（假定为空调的80%热负载）
接口
•前置面板：4个USB 2.0（键盘或鼠标）
•后置面板：
• DVI-I/VGA D15视频（控制台）
• 1个USB 2.0（键盘或鼠标）
• 1PPS和10 MHz BNC，以及DB9串行DCE（用于ETR支 持）
• 10/100/1000M BASE-T RJ-45以太网（管理）
•用于进/出同步的RJ-45（机箱同步链）
•系统硬盘访问面板
