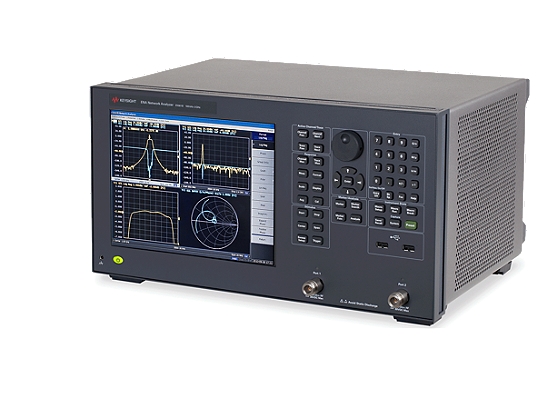

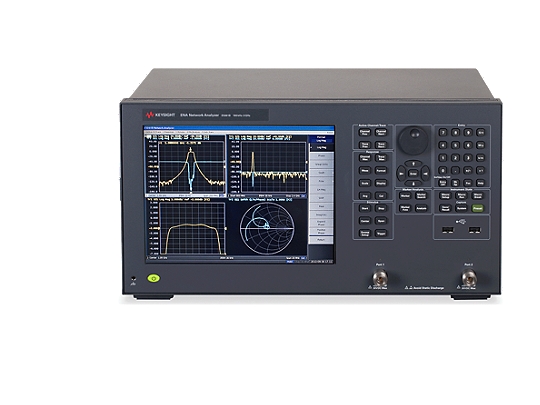

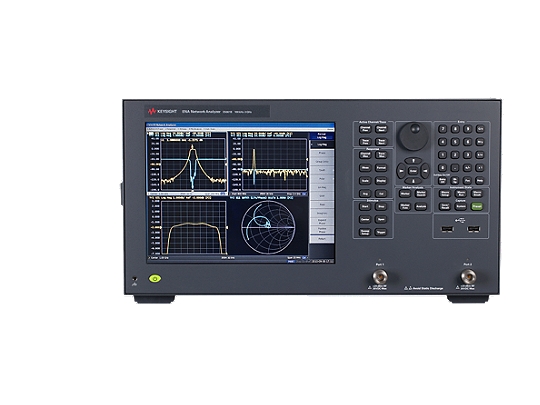

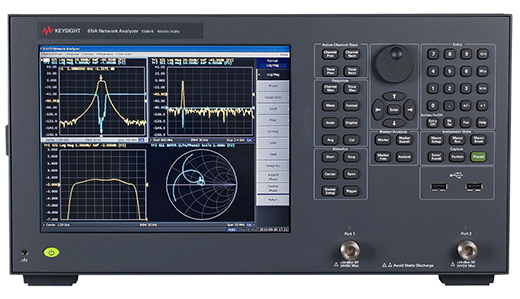

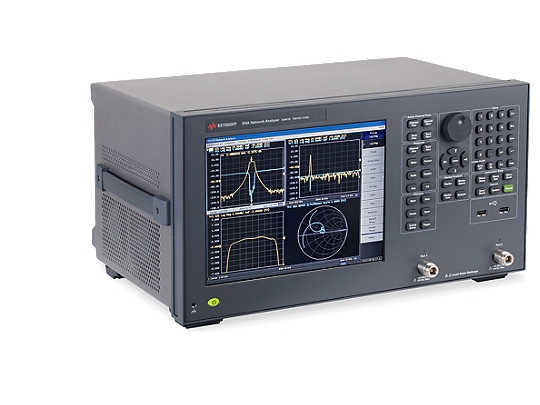

E5061B网络分析仪
100 kHz到1.5GHz/3GHz 5Hz到3GHz

E5061B满足各种从 低频(LF)到射频(RF)的测量需求
Agilent E5061B是业界标准ENA 系列网络分析仪中的一员。它可以 满足从低频到高频的各种电子元器 件和电路的测量需求，是无线通 信、航空航天与国防、计算机、医 疗设备、汽车、CATV等行业内测量 器件的理想工具，在从 5 Hz 到 3 GHz 的频率范围内为器件的频域测试建 立了全新的标准。

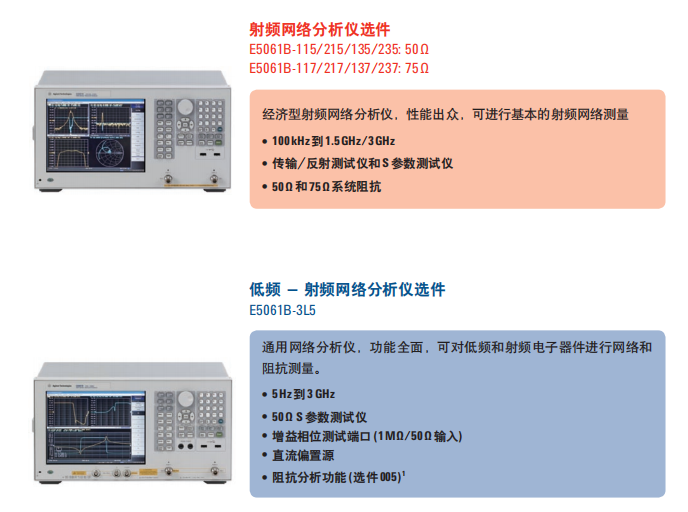

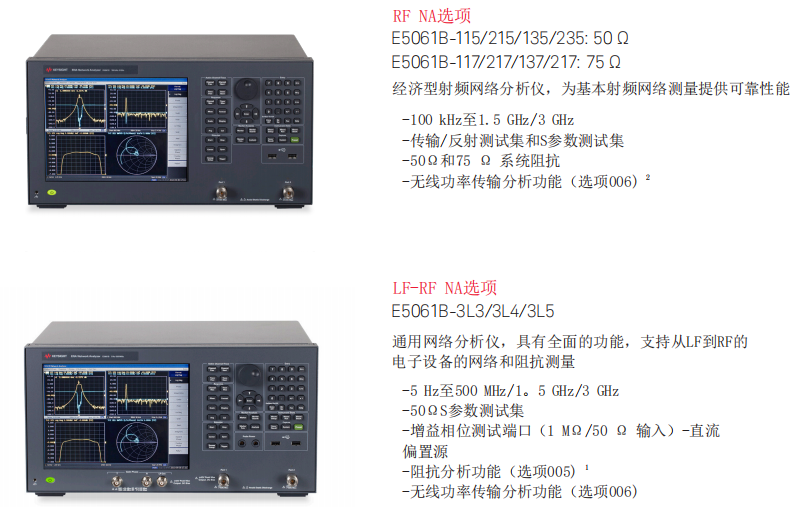

射频网络分析仪(100 kHz到1.5/3GHz)

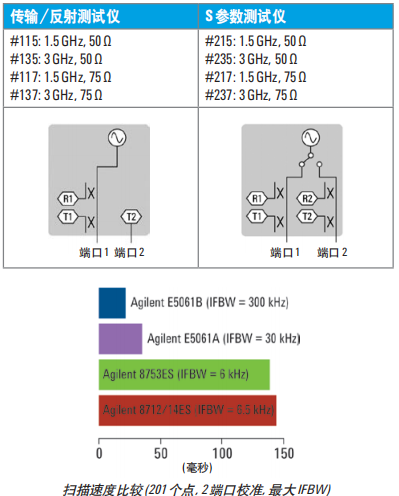

E5061B-115/215/135/235: 50Ω, E5061B-117/217/137/237: 75Ω

增强型的平台, 更稳定的性能
E5061B射频网络分析仪的各种选件为您提供高性能 的1端口和2端口网络分析功能，并且价格适中; E5061A 和 E5062A 在业内早已广泛确立起的高性能标准也融合 进了这个全新的高科技数字技术平台上。各种为满足您 的测量要求而量身定制的配置选件可以保证在您的预算 范围之内就能让您得到称心如意的仪表。进一步增强的 数字处理能力和更小的体积可以提高射频器件测试的效 率，提高BTS滤波器/天线、MRI线圈、RFID、CATV等器 件的产量。


扩展的频率范围
最低可测量的频率向下扩展到100 kHz，使您可以对 那些需要在 100 kHz 范围内测量的器件进行测试，例如 LAN滤波器和汽车天线。

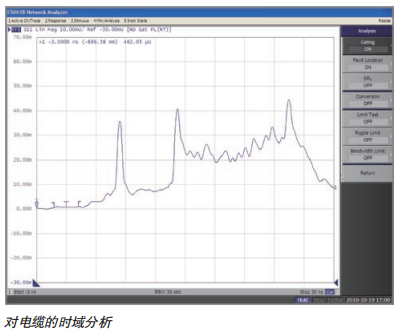

时域/故障定位分析(选件E5061B-010)
在时域/故障定位分析功能中增加了时间选通功能，这可以帮助您在对诸如CATV电缆等射频电缆进行测 试时避免测试夹具导致的失配误差

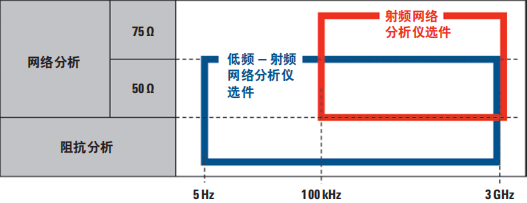

低频 -射频网络分析仪选件(5Hz到3GHz) E5061B-3L5
功能全面的低频到中频网络分析仪
E5061B低频 -射频网络分析仪的选件3L5可以在从 5 Hz 至 3 GHz 的率范围内提供常用的网络测量和分析功 能。功能全面的低频网络测量能力 (包括内置的1 MΩ输 入) 都被完美地集成到这个高性能的射频网络分析仪之 中。E5061B-3L5是研发环境中进行器件和电路测量的理 想仪表和工具。

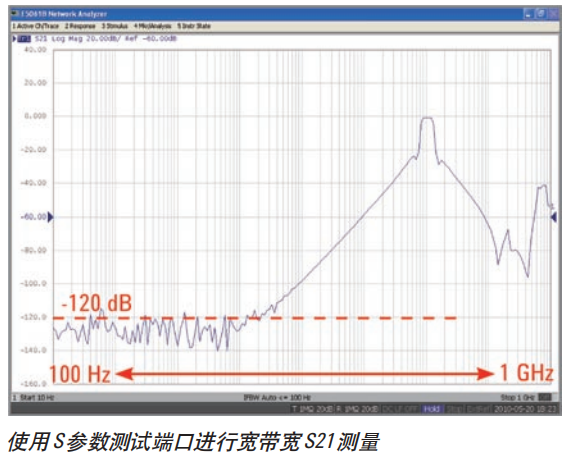

S参数测试端口
E5061B-3L5在其完全能够测量的从5Hz到3GHz的频 率范围都有非常高的动态范围，这可以使您对各种几乎 从直流到射频的器件进行测试。

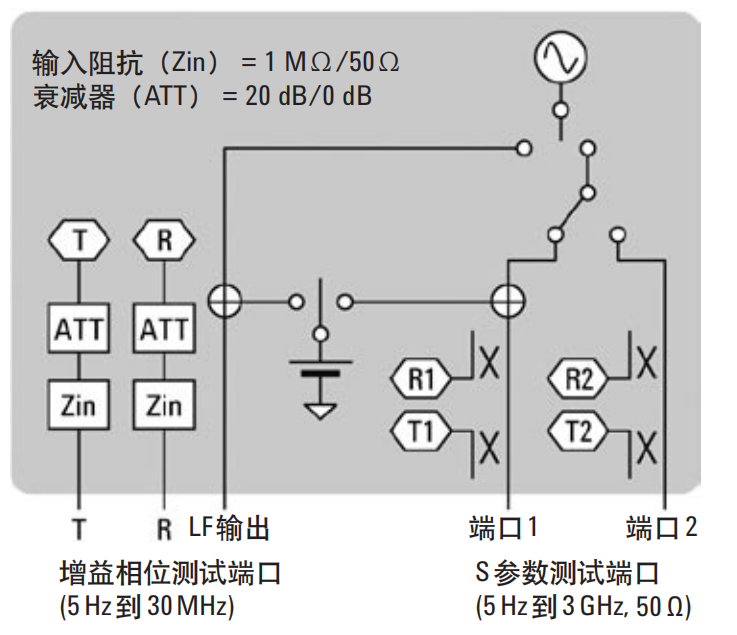

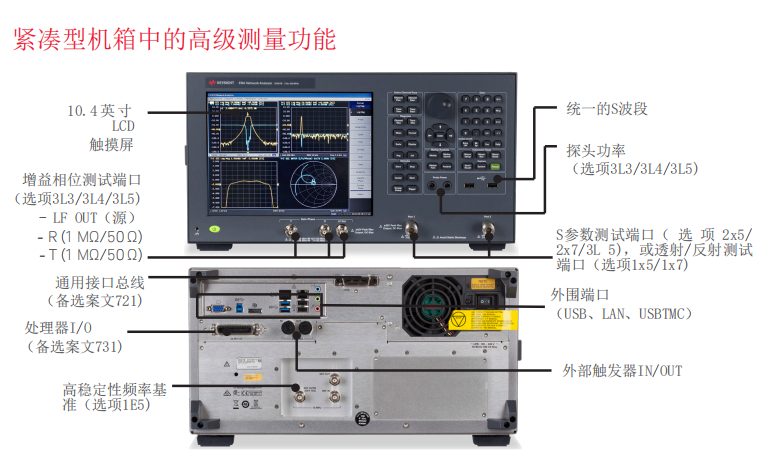

增益相位测试端口

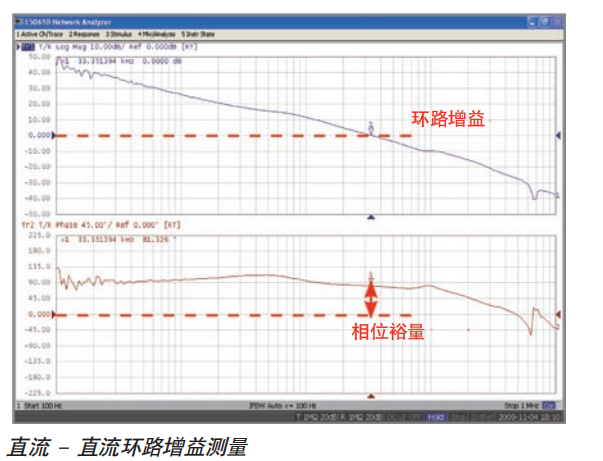

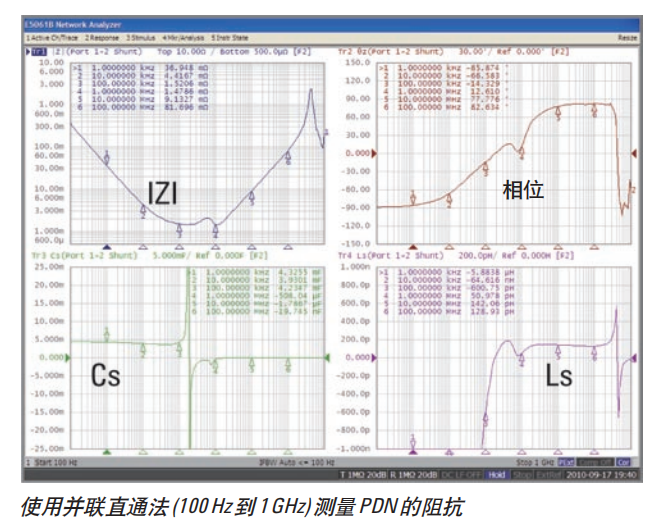

增益相位测试端口可以在从5Hz到30 MHz的低频测 量范围内直接把测试信号接入测量接收机。内置的1 MΩ 输入使您能够使用测量探头轻松地对所测电路内的放大 器和直流 -直流转换器的控制环路的参数进行测量。接 收机端口可以精确地测量放大器的CMRR/PSRR和PDN毫 欧量级的输出阻抗，并且消除了测量中接地环路引入的 测量误差。



直流偏置源
E5061B-3L5内置的直流偏置源可以从仪表内部把最 高可达±40 Vdc的直流偏置电压叠加到从端口1或LF OUT 端口上输出的交流信号上。此外，如果在仪表的S参数 测试端口上对被测器件进行测量时，它还可以从LF OUT 端口输出直流电压。


低频-射频网络分析仪选件(5Hz到3GHz) E5061B-3L5+005阻抗分析选件
集网络分析与阻抗分析功能于一身
E5061B的选件005为E5061B-3L5低频 -射频网络分 析仪提供了阻抗分析的功能。使用该选件，分析仪可对 电容器、电感器和谐振器等电子器件的阻抗参数进行测 量。网络分析与阻抗分析功能的结合，进一步提高了该 分析仪作为通用研发工具的广泛功能。选件005支持基 本的阻抗分析功能(包括夹具补偿)和等效电路分析。使 用E5061B-3L5内置的直流偏置信号源，可以进行直流偏 置状态下的阻抗测量。

广泛的应用范围

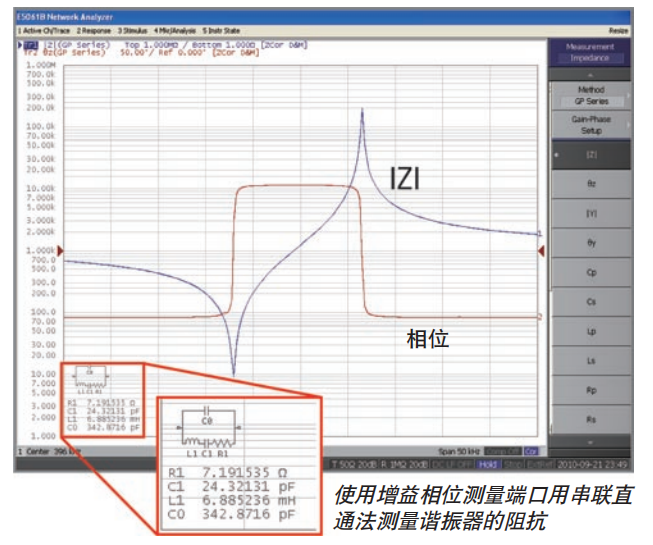

E5061B的选件005让仪表可以在S参数测试端口和增 益相位测试端口上用反射法、串联直通法和并联直通法 测量阻抗。这些测试方法分别是测量中低阻抗范围、中 高阻抗范围、极低以及毫欧级阻抗范围的理想方法。通 过选择适当的测量方法，您可以测量各种器件的阻抗。

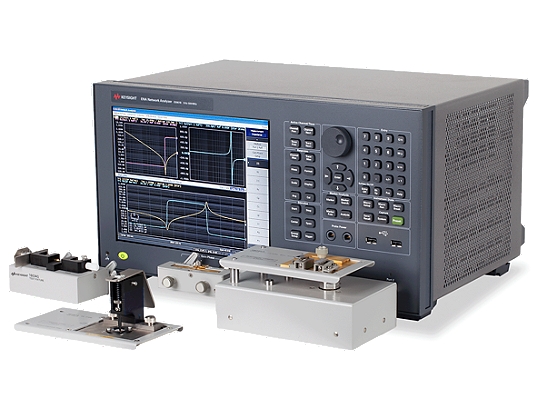

测试夹具
当选择用 S 参数的端口 1 用反射法和增益相位端 口用串联直通法时，您可以使用安捷伦的 7 毫米接 口和四端子对器件测试夹具。7 毫米接口测试夹具通 过 16201A 端子适配器连接到 S 参数测量端口 1 上进行测 量，而四端子对测试夹具是直接连接到增益相位测试端 口上进行测量的。

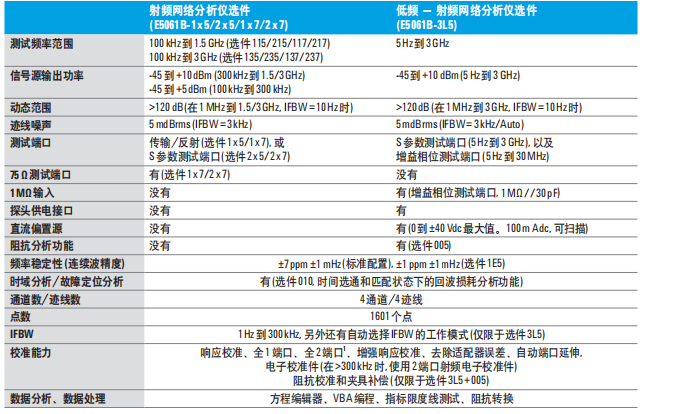

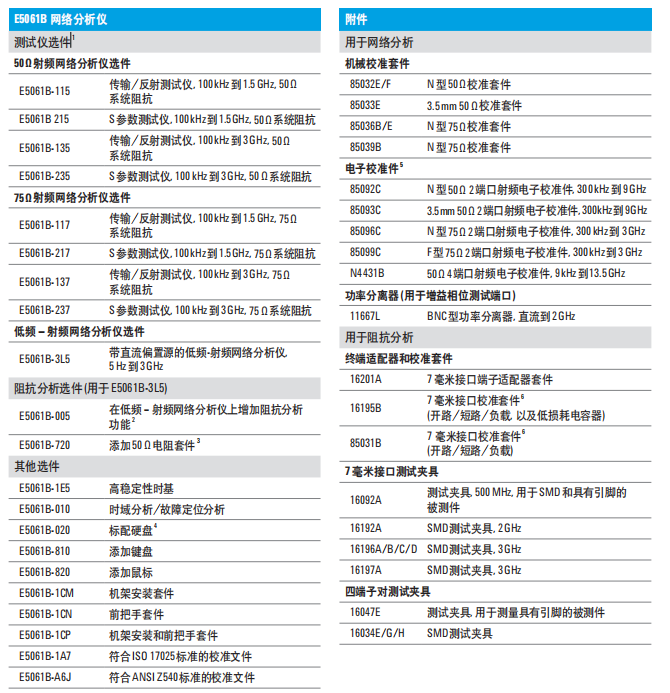

订货信息
