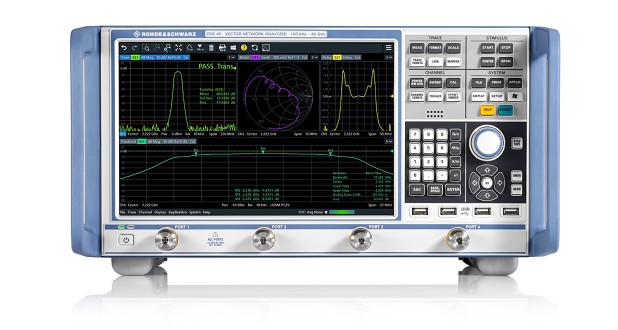

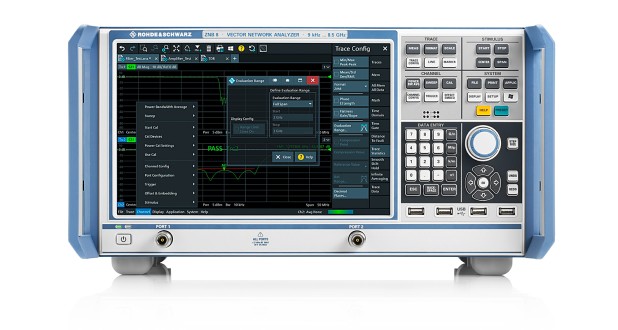

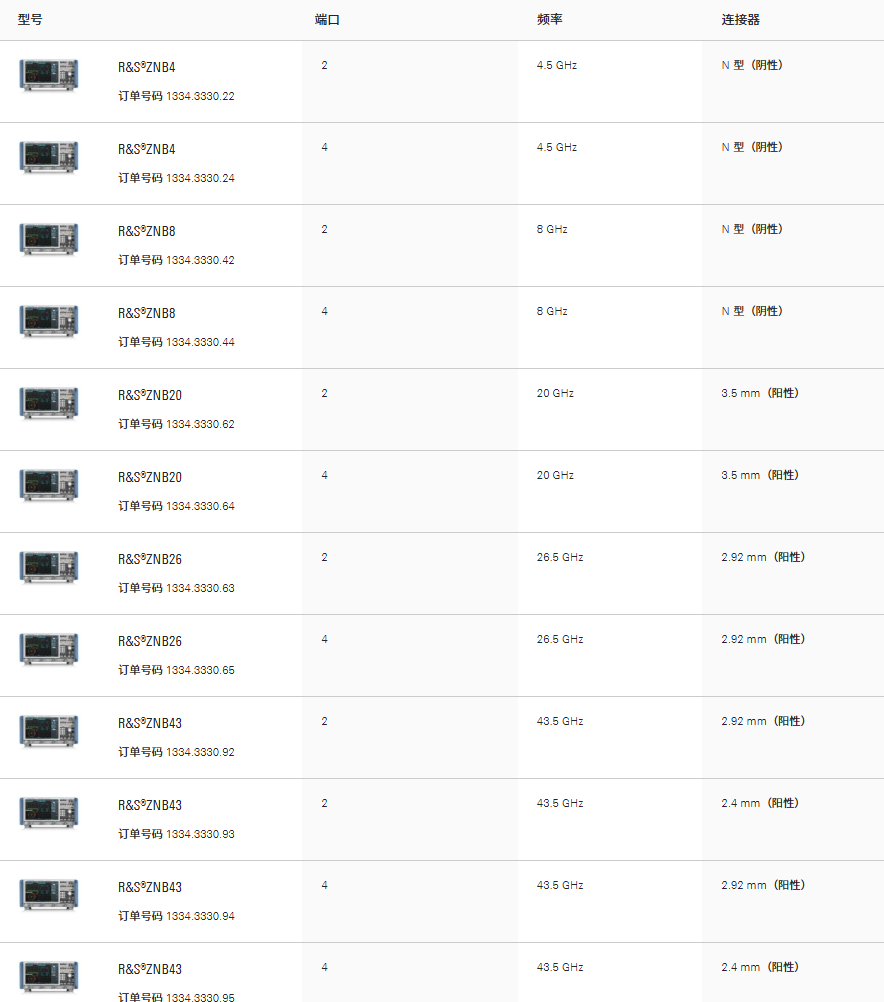

R&S ZNB系列矢量网络分析仪9 kHz至40 GHz

简介

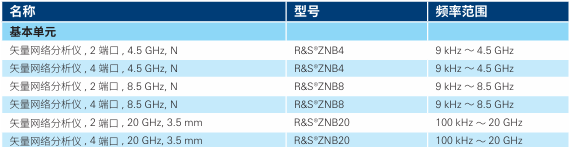

频率范围包括9 kHz到4.5 GHz、9 kHz到8.5 GHz、100 kHz 到20 GHz，此款新型网络分析仪定位于移动无线电、 电子消费品和航空航天及国防应用，此外还可以用于高速电 路板的设计。R&S®ZNB是诸如放大器、混频器、滤波器和 电缆等射频组件产品开发、生产和检修的最佳选择。
       R&S®ZNB 矢量网络分析仪的动态范围高达140 dB (IF带宽 为10 Hz 时)、迹线噪声低于0.004 dB RMS (IF带宽为10 kHz 时)，输出功率高达+13 dBm (采用电控衰减器，输出 功率动态范围可达98 dB以上)。
       R&S®ZNB 分析仪完美地结合了高测量精度和优异的测量速 度一优于5 µs/点。该系列产品具有卓越的温度稳定度性和 长期稳定性，可以连续数天不间断地测量，且无需重新校准。
       双端口和四端口分析仪纵向尺寸小、结构紧凑，可以为测量 应用预留充足的工作台空间。由于能耗低，且采用了先进的 冷却设计，因而它们的工作噪音极低。此外，低能耗也降低 了运行成本，对环境更加友好.

主要特点
►频率范围从9 kHz到20 GHz
►宽动态范围:140 dB(最大值)
►短扫描时间:4 ms即可扫描完401个点
►高温度稳定性:0.014 dB/K( 典型值)
►宽功率扫描范围:98 d B
►宽IF带宽范围:1 Hz至10 MHz
►支持手动和自动校准

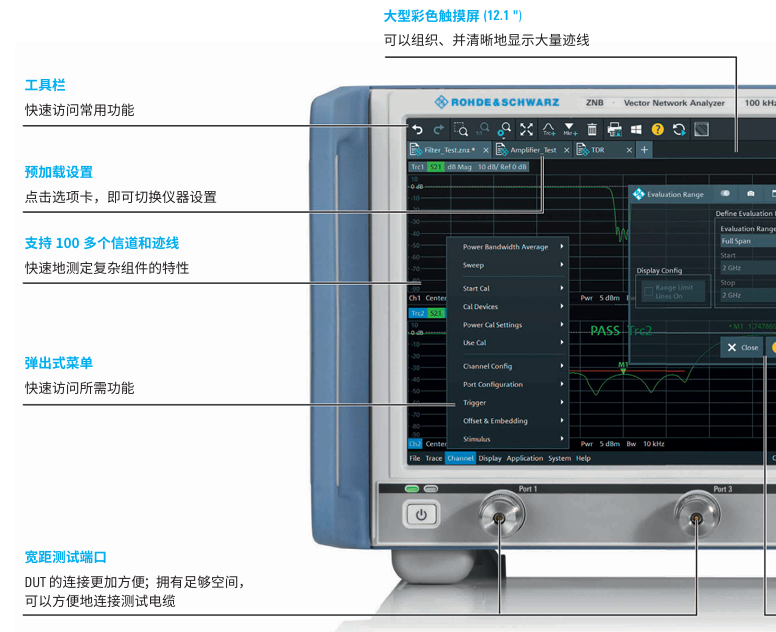

►高分辨率、12.1”大型显示屏
►触摸屏用户界面 2 或4个端口
►有2个独立发生器的4端口机型
►使用开关矩阵可扩展至48个端口

符合最高标准的设计
R&S®ZNB 系列分析仪产品完美地集宽动态范围、优异的原始数据、高温度稳定性和快速的 合成器于一体，获得了此前仅高端网络分析仪才具有的优异性能。因此，该系列仪器是RF 组件研发和批量生产的理想选择。

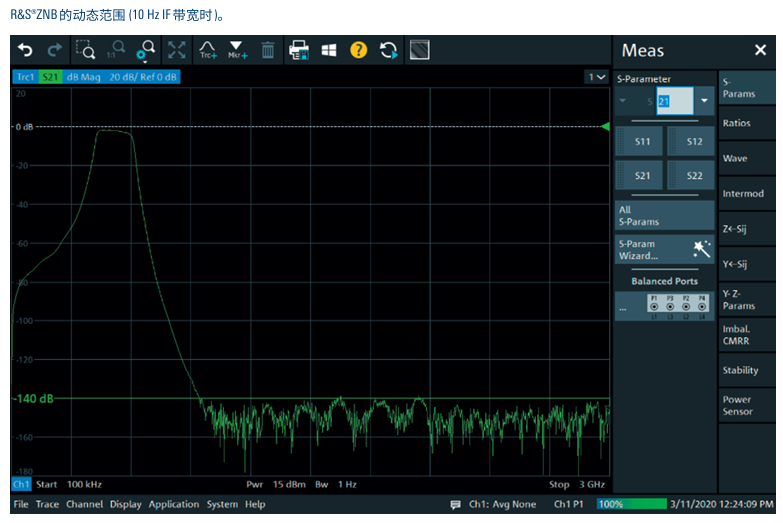

宽动态范围(不低于9 kHz)，可以快速地测量高抑制度 DUT
R&S®ZNB 接收机具备大功率处理能力、高灵敏度和极低的 迹线噪声。R&S®ZNB基本单元的动态范围典型值高达140 dB (IF 带宽为10 Hz 时)，优于市场中其它同类产品。
R&S®ZNB-B52/R&S®ZNB-B54 和 R&S®ZNB8-B52/-B54 选件 可进一步扩展动态范围，端口测量可高达150 dB (真实动态 范围，在低传输系数，接收机没有压缩的情况下)。这一特 性显著地提升高抑制度滤波器的手动调试速度。R&S®ZNB 的大动态范围不仅在移动无线设备频段，而且在9 kHz以上 的频段均可以使用户受益。

原始数据优异，保证具备高准确度
R&S®ZNB 端口方向性优于30 dB，未修正端口匹配(即未校 准时)高达30 dB。长期稳定性和温度稳定性的改进，在经 过校准后，进一步提高了测量精确度。即使仅通过部分校准， 例如，采用直通标准进行传输归一化，R&S®ZNB也可以在 测量速度为全双端口校准的两倍时获得此前复杂的双端口校 准才能实现的测量精度。


温度稳定性高，支持长校准间隔
R&S®ZNB 的测试装置和接收机具有卓越的温度稳定性和长 期稳定性。该分析仪在测量S参数时具有极低的幅度和相位 漂移(典型值分别小于0.014 dB/K 和0.035°/GHz/K)。校准 后的R&S®ZNB在数天内无需重新校准，仍可保证测量的精 确性。

合成器速度快，实现高测量速度
R&S®ZNB 的快速合成器，其切换时间优于10 µs。据此，该 分析仪可以实现高扫描速度，获得相较于同类产品更高的测 量速度。



方便地测量有源和无源RF组件特性

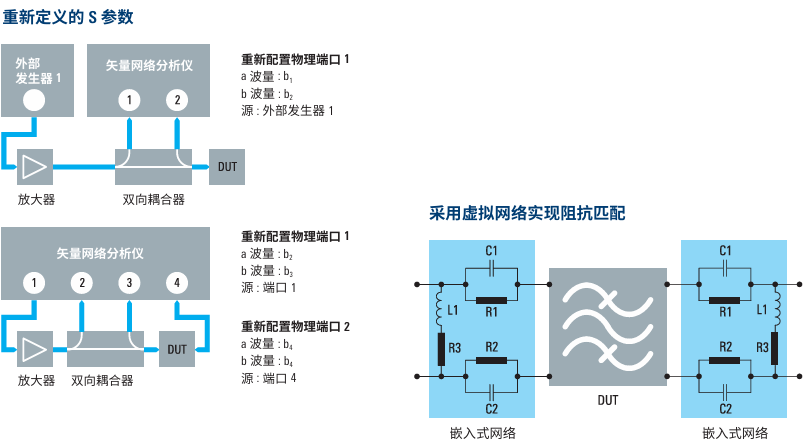

使用虚拟网络，快速进行嵌入/去嵌入阻抗匹配
诸如SAW滤波器等用于手机前端的部件，必须与特定的网 络一起连用，使其与周围电路的阻抗相匹配。R&S®ZNB可 以将DUT嵌入在虚拟匹配网络内，这样可以模拟现实中的 使用环境。R&S®ZNB可以选择预先定义的匹配网络拓扑。 并可对虚拟网络元件参数进行编辑。此类参数编辑结束之后， R&S®ZNB 立即对网络重新计算，并实时地将DUT嵌入新网 络。除了预定义拓扑之外，*.s2p,  *.s4p, *.s6p,  *.s8p 文件 也可以读入R&S®ZNB用干嵌入/去嵌入

混合模式S参数，测量平衡DUT的特性
为了测量双平衡端口DUT的特性，R&S®ZNB将该类DUT 视作一个不平衡的四端口设备。该仪器可以计算16个单端 S 参数，并将它们转换为混合模式S参数。这种额外的计算 过程不影响测量速度。操作界面具有向导功能，可全程引导 用户完成各个测量步骤-速度快、操作直观。

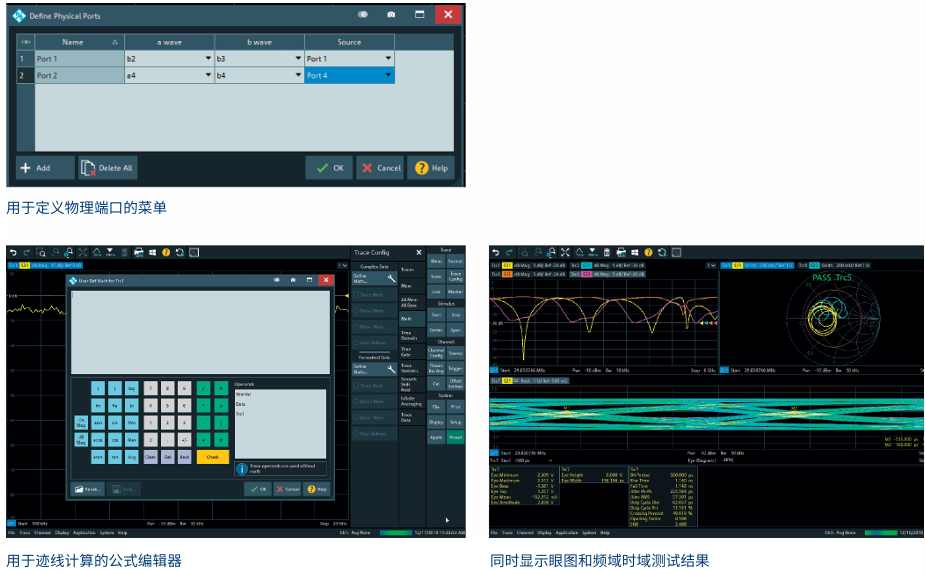

重新定义的S参数，实现灵活的测试设置
可对R&S®ZNB进行灵活配置来满足特定应用要求。分析仪 固件可实现对物理端口的重新配置，具体做法是按照具体的 测试要求为这些端口指定波量。该功能可用于将外部组件集 成到测试中来。

多种分析功能，使迹线数据分析极其简便
大量的分析功能，帮助用户快速完成关键参数的评估:
每条迹线可设置高达十个标点
自动带宽测量 限制线和纹波检查(带合格/不合格指示功能)
迹线统计分析，含最大值、最小值、RMS和峰-峰值检查 与压缩点测量功能
公式编辑器，可用于复杂的实时迹线计算



宽功率扫描范围和接收机步进衰减器配合放大器测量
R&S®ZNB 的功率扫描范围大，采用电控方式在- 85 dBm至 +13 dBm 之内可调，可以快速分析小信号放大器和大功率 放大器的线性和非线性特性。

接收机路径内的电子步进衰减器使0.1 dB压缩点增大至+27 dBm。无磨损衰减器具有无延迟切换特点，它加快了测量速 度，延长了R&S®ZNB在生产中的使用寿命。
其它特点:
4直流输入，用于测量放大器的直流功耗和效率
测量平衡和非平衡放大器的稳定系数
支持R&S®NRP-Zxx功率传感器，可以实现高精度功率对 功率和功率对频率的测量


时域分析，可用于故障距离(DTF)测量和滤波器调试
R&S®ZNB 拥有强大的时域分析功能，可以在频域和时域内 测量诸如滤波器或高速数据电缆等组件。扩展的时域分析选 件可以提供不同位模式的眼图显示，而且还可以同时显示时 域频域的测试结果。

凭借每个迹线多达10万个点，R&S®ZNB甚至于有效地测量 诸如长电缆等大电长度DUT。借助R&S®ZNB的选通功能， 可以方便地定位并详细分析电缆故障。

使用预测功能，R&S®ZNB的频率范围无形中可以扩展到10 倍。这样它的分辨率就会远远高于预期的上限频率4.5 GHz, 8.5 GHz, 20 GHz 所实现的分辨率。对于许多应用而言，不 必需要频率更高、价格更贵的网络分析仪。

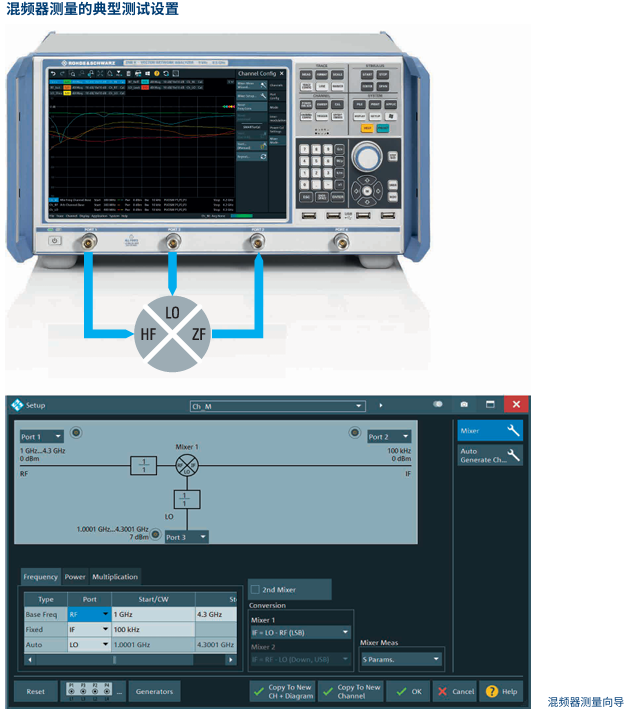

对混频器和放大器的频率变换测量-由于配有2个独立 的内部发生器，快速且简单
如果配有频率变换选件(R&S®ZNB-K4)和互调测量选件 (R&S®ZNB-K14),  R&S®ZNB 可以测量放大器的谐波和互调产 物，以及混频器的变频损耗、匹配和隔离。这些测量均针对 频域和时域。特殊校准技术(R&S®SMARTerCal)将功率校准 与系统误差校正相结合，精确测出混频器变频损耗大小。测 试向导引导用户一步一步建立希望的测试设置，并完成校准。

对于复杂测量，如对有多个混频器级的前端的测量，通过 LAN或IEC/IEEE 总线，R&S®ZNB能够控制多个外部信号发 生器。

例如，R&S®ZNB 4端口机型能够选择配备第2个、独立的 内部发生器，该发生器可作为混频器测量中的本机振荡器， 或提供互调测量的第2个频率分量。这一性能相比使用外部、 IEC/IEEE 总线控制的发生器的配置，将测量速度提高10倍。 另外，这样大大简化了测试设置。



网络分析简单易行

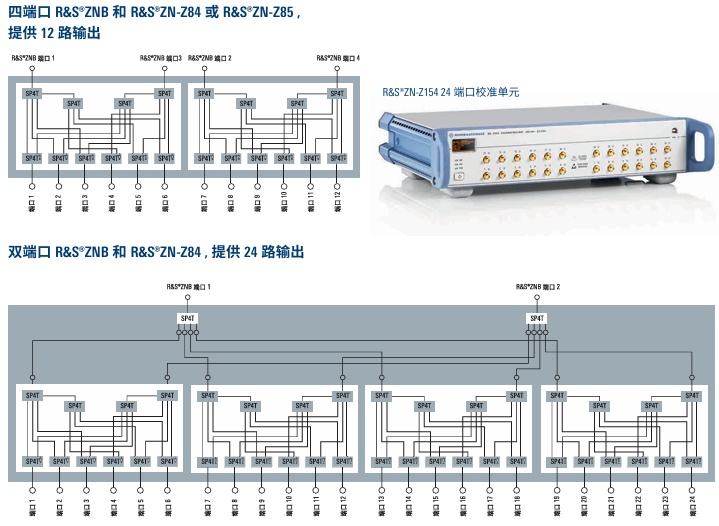

在多达48个端口上进行测量

通过开关矩阵扩展端口数量
现代通讯设备所使用的组件，诸如智能手机和平板电脑的前 端模块，支持越来越多的频段以及WLAN、Bluetooth®和 GPS等附加功能。因此，这些模块RF端口的数量也在大幅 增加，不仅仅因为差分器件的使用。R&S®ZNB结合开关矩 阵可为多达48个端口的模块的复杂测量提供综合解决方案。 罗德与施瓦茨公司的开关矩阵采用全纵横交叉，可测量多端 口DUT的所有S参数。


只需按下按钮就可轻松进行配置

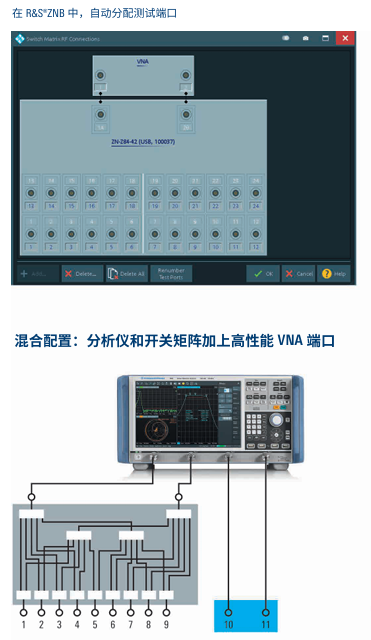

R&S®ZNB通过LAN、USB或者专用数字接口控制开关矩阵。 例如，R&S®ZNB四端口机型能够将每个都具有2个输入端 口和24个输出端口的2个开关矩阵相结合，来测量具有多 达48个端口的DUT的特性。一旦连接矩阵，R&S®ZNB就 会自动检测矩阵类型并分配测试端口，这样用户可以立刻开 始进行测量。S参数、波量和波量比可以直接在R&S®ZNB 用户界面上选择和显示，无需额外的软件或宏来配置和控制 设置或测量。



快速测量以及优秀的RF特性
罗德与施瓦茨公司开关矩阵的切换时间特别短。通过专用的 设备控制接口，R&S®ZNB直接控制开关矩阵，并与内部测 试序列保持同步。这加快了测量速度，尤其是在较少点数扫 描时。

R&S®ZN-Z84 与 R&S®ZN-Z85 开关矩阵采用紧凑的设计和先 进的电子开关，具有低插入损耗。其他优点还包括优良的测 试端口匹配和高的压缩点，可对高达+20 dBm输出功率的 有源DUT进行测量。

罗德和施瓦茨公司可提供多达24个端口的校准单元。这样 可对R&S®ZNB以及与之连接的开关矩阵一起进行快速自动 化校准。

矩阵解决方案适用于所有应用
罗德与施瓦茨公司提供多种开关矩阵来满足各种应用。包括 具有2个或4个输入、多达24个输出的矩阵模型。用户可 以选择最优配置以实现低插入损耗、最高精度和大量端口。 基本单元包含6个输出，R&S®ZN-Z84开关矩阵可通过6个 端口为一组，增加到24个端口输出。R&S®ZN-Z84覆盖了 10 MHz 到8.5 GHz 的频率范围。

使用R&S®ZN-Z85开关矩阵和R&S®ZNB20分析仪可进行高 达20 GHz 的多端口测量。R&S®ZN-Z85具有2个输入和6 个输出，或是4个输入和12个输出。

也可以将四端口R&S®ZNB与具有2个输入的开关矩阵组合 ( 混合配置)。网络分析仪上剩下的两个端口可以用作常规 VNA端口，提供R&S®ZNB广为人知的卓越性能。
