Anritsu MS4640B 矢量网络分析仪-云帆兴烨

MS4640B系列
射频到微波和毫米波矢量网络分析仪系列，具有业界领先的频 率范围
70 kHz至1.1 THz


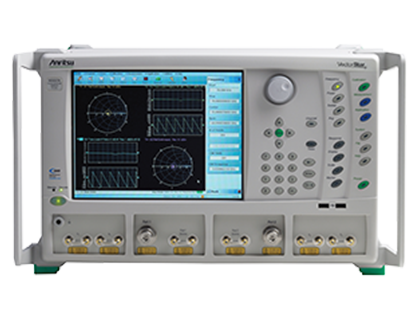

MS4640B系列矢量网络分析仪
行业领先的频率范围，从70 kHz到1.1 THz
基于40多年的研发经验，Anritsu现已突破射频障碍，推出了VectorStar MS4640B系列——单个连接器的射频范围 为70 kHz至70 GHz，宽带配置的射频范围为70 kHz至110 GHz，使用mm波模块可选1.1 THz。 VectorStar VNA为射频、微波和毫米波设备的S参数测量提供了一个新的性能基准。安立公司现在为射频和微波工 程师提供了一种强大的测量工具，用于分析从晶圆环境中的晶体管到商业或国防应用中的通信系统等各种设备的 性能。除了保持最高的测量性能外，每个型号还可以升级到更宽的频率范围、更多的端口数量，并配备额外选 项。您可以根据当前需求选择所需功能，并在未来根据需要添加新功能，无需担心过时或学习新的测试系统。
VectorStar VNA特性包括：
► 频率覆盖范围70 kHz至20 | 40 | 50 | 70 | 110 GHz，扩展至1.1 THz
► 业界领先的宽带系统，具有世界最佳的动态范围、精度、精确度和稳定性
► 独特的低频覆盖范围，最高可达70 kHz，最多可测量10万个点，从而实现最佳的时间域测量精度
► 动态范围更广：> 140 dB
► 最佳测试端口特性性能：高达50 dB的定向性、源匹配和负载匹配
► 高压点水平：在70 GHz时高达+15 dBm
► 升级的频率范围、端口数和选项；从2端口、10 MHz至20 GHz配置开始，需要时进行升级
► 提供Precision AutoCal™ 装置
► 两个独立的高输出功率源：最高+14 dBm
► 4端口单端、混合模式和真正的差分模式测量
► Mm波噪声系数测量
► 真模刺激分析，从70 kHz到110 GHz，具有行业领先的准确度和稳定性

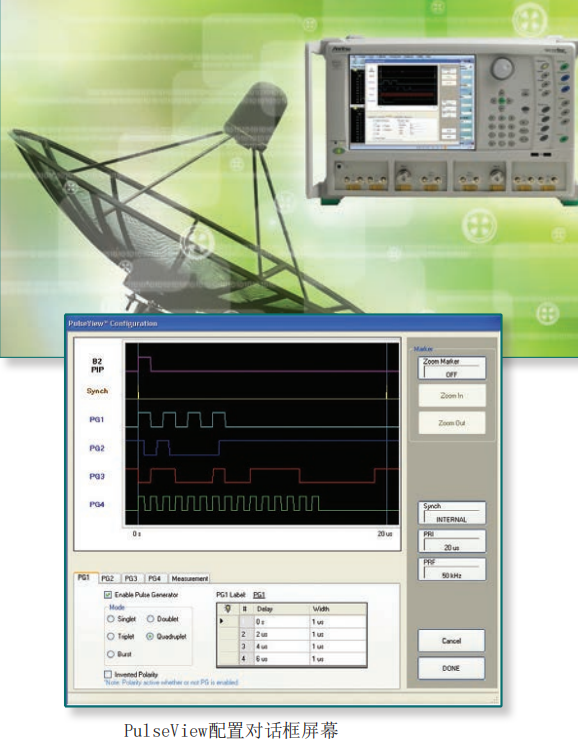

► PulseView™ 具有业界领先的2.5 ns脉冲测量分辨率
► 有三年质保


雷达
雷达用VectorStar MS4640B的 特点：
► 创新的高速数字化仪架构：实现前所未有的脉冲 测量性能（大于200 MHz的数字中频带宽）
► 业界最高分辨率脉冲测量：提供卓越性能，对 最苛刻的雷达应用执行高度精确的测量
► 长记录长度：在不牺牲分辨率的情况下产生低重 复率脉冲的测量结果-在全分辨率下为0.5秒
► 图形设置显示：即时获得初始测量设置的视觉确认
► 测量参数变化的即时结果：修改脉冲测量设置参 数，立即查看测量结果
 ► 四个独立测量窗口/接收器：通过调整独立接收 器来考虑任何路径延迟/系统定时问题，从而改 进校准



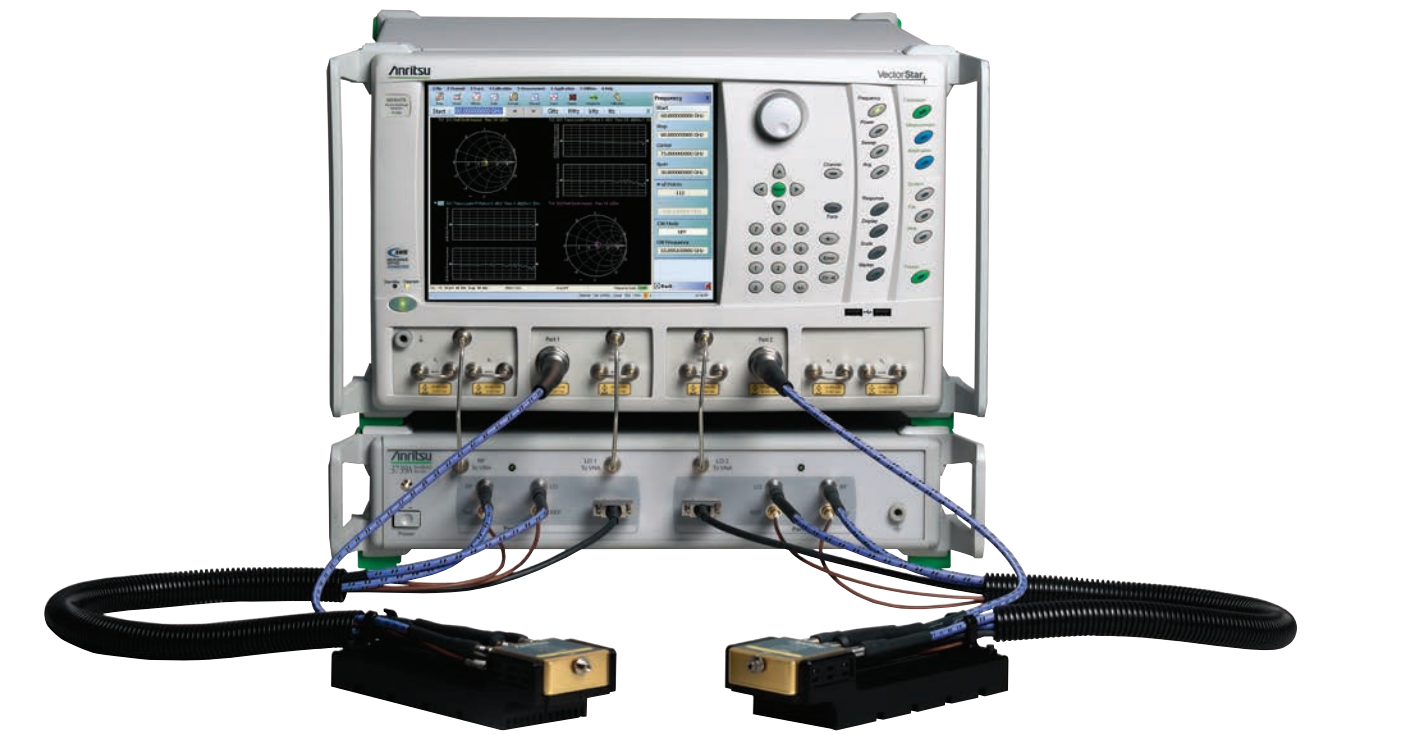

VectorStar ME7838A 的 晶 圆 上 特 性：
最宽频率范围：70 kHz至110 GHz（工作频率范 围：40 kHz至125 GHz)
► 获得最全面、最准确的宽带测量结果
► 精确的低频测量消除了耗时且容易出错的射频
► 微波和毫米波段串联过程
行业领先性能
► 在67 GHz时最大动态范围为120 dB，在 110GHz时最大动态范围为122 dB
► 直接连接探头可进一步提高整体系统性能
通过降低校准频率延长测试时间
► 与旧式混合WG/同轴模块相比，紧凑型 集成频率扩展模块提供了更高的稳定性
► 24小时内S21稳定性优于0.1 dB和0.5度
► 改进的稳定性允许在4小时会话中进行一次校准，甚至每天进行一次校准，从而在单次4小时 会话中将测量测试时间增加超过37%！
仅宽带VNA系统，具有实时功率调节功能
► 使用功率扫描控制保护敏感设备，可为低至-55 dBm的功率电平提供最佳功率精度和稳定性
► 实时功率调节比使用软件调节的系统响应更 快。如果添加到VDI和OML频率扩展器中，它还可以覆盖更高的毫米波段。
► 实时功率水平控制，最高可达55 dB可实现精 确的线性增益和1 dB压缩测量。

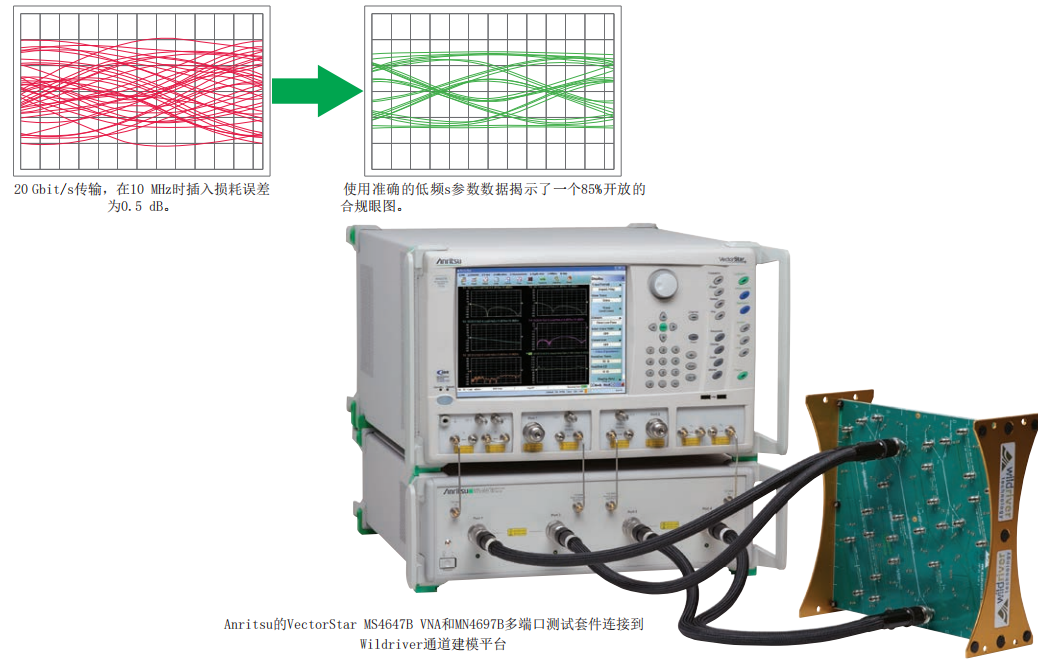

VectorStar MS4640B信号完整性功能包括：
►最宽频率范围70 kHz至20/40/50/70/110 GHz
►最佳时域分析：提供准确性和高分辨率低通时 域结果的最佳组合
►最佳建模数据：70 kHz起始频率可降低建模过 程中直流外推误差的风险
►新的校准和去嵌入技术：提高定位不连续性、 阻抗变化和串扰问题的能力
►在频率范围、端口数和选项添加方面可升级


时域测量
时域分析的独特优势VNA的三个重要参数直接影响时 域分析的质量和性能：
频率范围
频率范围越宽，时域分辨率越高。宽频带覆盖范围提 供了所需的分辨率，能够解析那些过于接近而无法通 过窄带VNA分析的不连续性。VectorStar的最大宽带 覆盖范围为70 GHz或110 GHz，均从70 kHz开始，提 供最广泛的范围以实现最佳分辨率。
低端频率

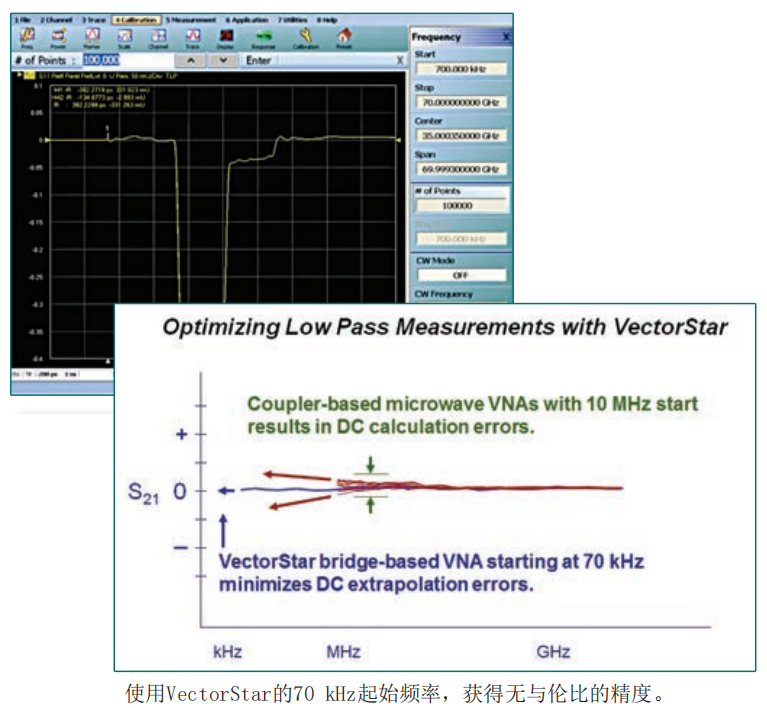

起始频率越低，测量结果越准确。在使用低通阶跃 模式操作时，低频确定直流项，而直流项确定特征 阻抗。VectorStar的起始频率低至70 kHz，可为最 精确的低通时间域测量能力提供准确的直流参考。
最大数据点
更多的数据点可以改善混叠性能和低通阶跃模式操 作。最大 VectorStar提供了业界最多的100,000点，为低通 时间域处理提供了最长的无混叠范围和最宽的谐波 步长校准。


最多支持110 GHz的多端口解决方案
高级4端口功能
►16单端S参数
►16混合模式S参数
►灵活的端口分配
►差分、共模和混合模式S参 数
►使 用 AutoCal（2 端 口 ）、SOLT/R、SSLT/R、SSST/R、 LRL/M、A-LRM进行4端口、3端口、2端口和1端口校准。
►同时进行1端口或2端口测量
►任意阻抗变换
►Hybrid-Cal可将1或2端口卡组合成带有Thru/ Reciprocal步骤的2、3或4端口卡。适用于混合 媒体应用。
►使用Flex Cal进行校准，以减少端口校正，从而 加快测量速度。
►使用电路元件或.snp文件嵌入和解嵌入2或4端 口网络。
►可对一个、两个或四个2端口网络或两个4端口网 络进行广泛的网络提取，包括/2功能，用于提取无法在内平面校准的固定装置。
