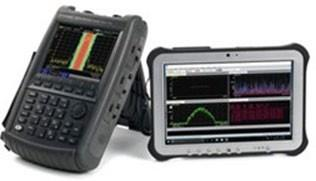

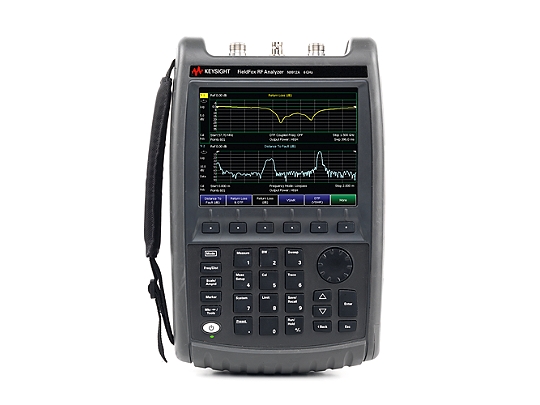

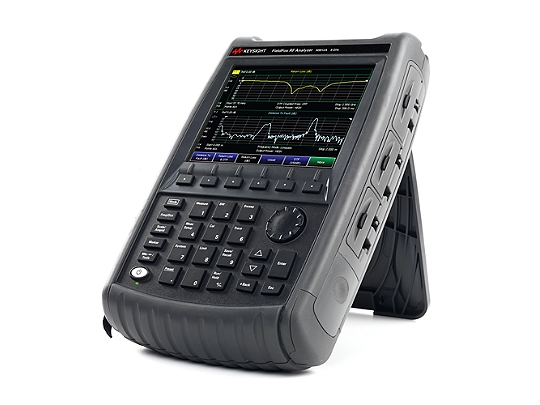

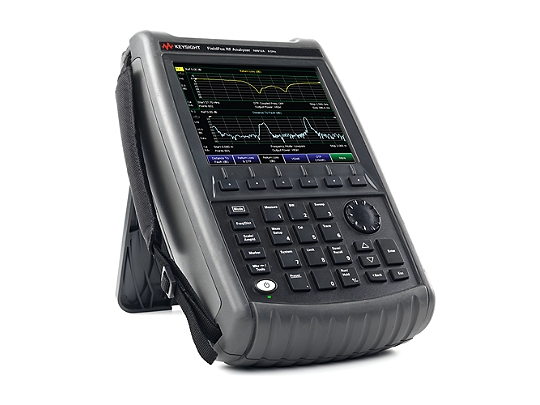

是德FieldFox 手持式射频和微波网络分析仪

FieldFox 射频分析仪软件

提供超过 25 款应用软件

频谱分析

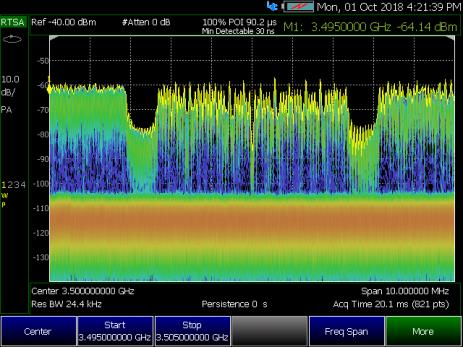

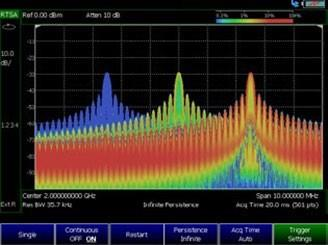

• 实时频谱分析仪（RTSA）

• 模拟解调

• 干扰侦测

• IQ 分析仪


电缆和天线测试（CAT）

• 矢量网络分析（VNA）

• 2 端口 S 参数

• TDR 电缆测量


5G/LTE 外场测试

• EMF 测量

• 空中接口（OTA）测试

• 信道扫描仪

• 宽带分析





功率测量

• USB 功率传感器测量

• 内置功率计

• 脉冲测量

• 峰值功率传感器

实用工具

• 远程控制

• GPS 接收机

• 室内/室外地图测绘

• 直流偏置可变电压源


矢量网络分析仪

FieldFox 通过配置可提供 VNA 传输/反射(T/R)功能，以进行 S11 和 S21测量，也可以提供全双端口功能，以进行全部4个S参数的测量和全双端口校准。

使用全双端口网络分析仪，您可以测量元器件的正向和逆向特征，且无需断开连接、掉转方向并重新连接分析仪。另外，全双端口校准还可以为您提供优异的测量精度。

FieldFox 的4个独立式高灵敏度接收机提供 94 dB 的动态范围，可以测量高抑制度窄带器件，例如腔体滤波器。该接收机还可以利用未知直通方法进行全双端口误差校正，使用户能够精确和轻松地测量非插入式器件。FieldFox 与广受赞誉的 Keysight ENA 和 PNA 网络分析仪使用相同的校准引擎。FieldFox 充分利用了是德科技的微波专业技术，提供与是德科技台式VNA 一致的测试结果。

只需单次连接便能够同时对全部四个S参数进行测量并查看测试结果


使用游标带宽/Q因数功能可以简化滤波器测试和调谐

网络分析仪时域选件

使用这个时域选件，FieldFox 能够对频域数据进行反傅立叶变换，以显示反射或传输系数随时间的变化。时域选通可以去除不需要的响应，例如连接器失配或电缆的不连续性，结果可以在时域或频域中显示。

支持波导

波导由于损耗比同轴电缆更小，所以广泛用于在微波发射机和天线之间提供传输链路。是德科技提供高性能和经济型波导校准套件。经济型校准套件非常适合现场维护和故障诊断，以较低成本提供精确的测量结果。

矢量电压表

使用 FieldFox 矢量电压表(VVM)，可以测量器件的相移和电长度。您在10英尺(3 米)远的地方仍能清晰地读出大显示屏上的测量结果。VVM 还提供双通道幅度和相位的比率测量A/B 或 B/A。您可以使用这种功能来验证多个信号路径之间的幅度和相位差，例如在天线或相控阵中的信号路径。

FieldFox 在手持式外形设计内提供了 HP 8508A 的所有主要功能，同时不需要 8508A 上必需的信号源、电桥和附件。

混合模式 S 参数

使用 FieldFox，您能够测量器件的共模和差模反射。混合模式 S 参数又称为平衡测量。该测量要求使用全双端口 VNA 和双端口校准功能。

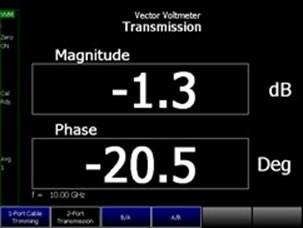

使用矢量电压表功能，可以简化电缆调整

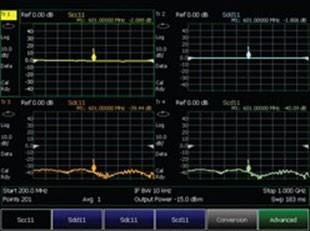

利用混合模式S参数来测量表征共模和差模反射

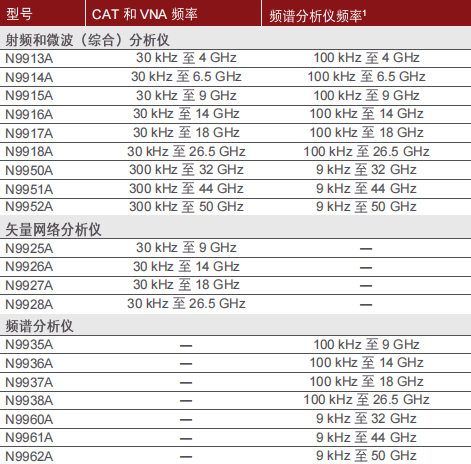

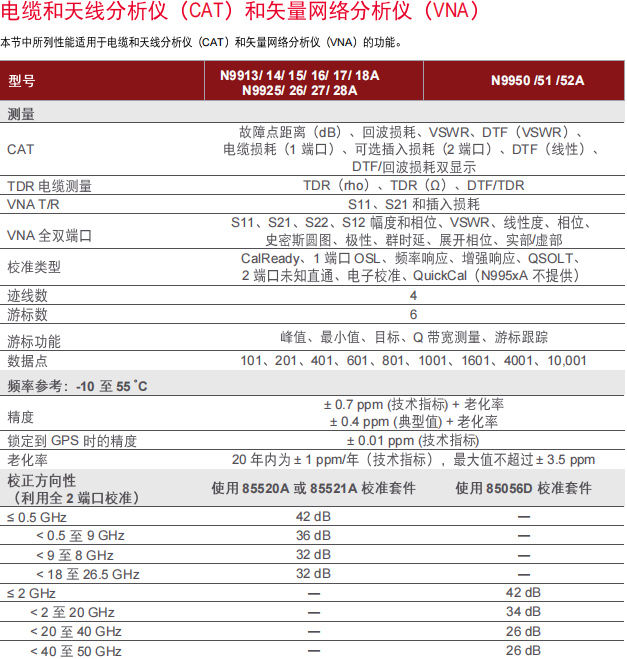

技术指标
