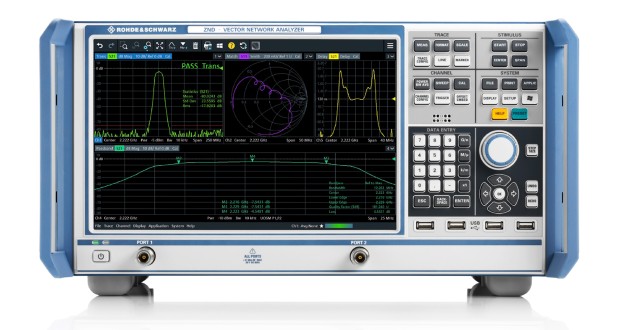

R&S ZND矢量网络分析仪100 kHz至4.5GHz

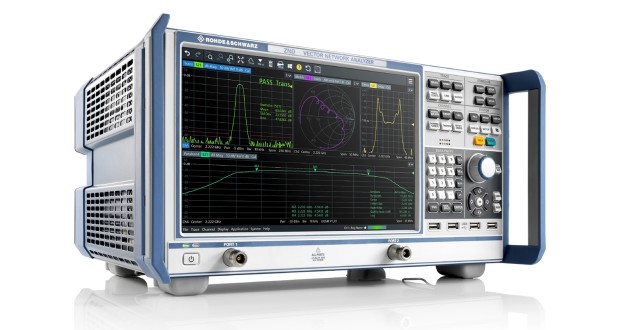

简介
R&S®ZND是一款基础型网络分析仪，可进行高达4.5  GHz的单向测量。用户可以购买双向测 量选件和频率范围扩展选件（可扩展至8.5  GHz）。
    R&S®ZND是R&S®ZNB网络分析仪系列的拓展补充。R&S®ZND 单向基本型号可用于测量S参数S11和S21。R&S®ZND可轻松升 级双向测量功能，并将频率范围扩展到8.5  GHz。用户可以根据 自己特定的射频组件生产和开发需求，对仪器进行量身定制。
    R&S®ZND易于操作，非常适合用于教学培训。该分析仪的触摸 屏较大，能够同时显示多个结果。
    R&S®ZND和R&S®ZNB系列分析仪使用相同的远程控制命令 集。用户无需修改控制程序，即可切换仪器。

主要特点

►双端口网络分析仪，适用于 100 kHz 至 4.5 GHz 的单向测量

►频率范围可扩展到 8.5 GHz

►测试装置可经优化，以支持双向测量

►触摸屏操作

►最高 120 dB 的动态范围

►最高 48 dB 的功率扫描范围

►1 Hz 至 300 kHz 的带宽

►超过 100 个迹线和通道

►可与所有的罗德与施瓦茨网络分析仪兼容

分析仪随用户需求而变

矢量网络分析
R&S®ZND矢量网络分析仪可以测量电子网络的多种参数，例 如S参数的幅度和相位。对于生产应用，用户通常希望使用功 能较少的仪器，以便减少成本。R&S®ZND能够满足这种要求。 分析仪的基础配置模式可提供单向测试功能，频率范围高达 4.5  GHz。分析仪的频率范围可扩展至8.5  GHz，并且可升级双 向测量功能，以确保满足未来不断变化的测试要求。

单向测试装置

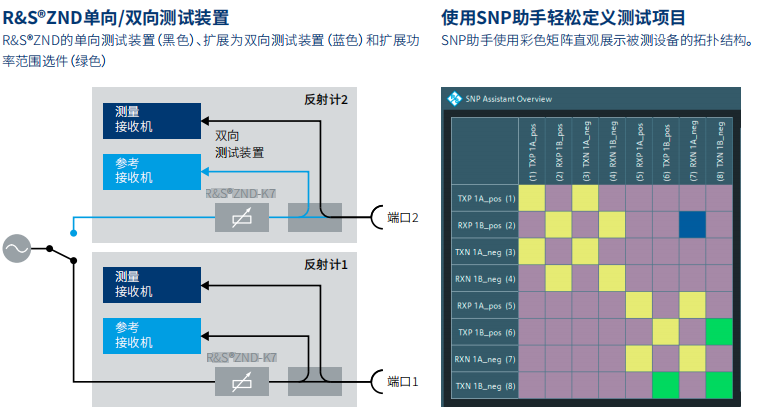

分析仪基本单元集成的单向测试装置包含一个电桥和三个接 收机，可执行高达4.5  GHz的单向S11和S21测量。该测试装置可 用于测试滤波器、连接器和天线等无源器件。

双向测试装置
R&S®ZND基本单元可扩展双向测量功能，对射频组件进行测 量。双向测试装置包含四个接收机和两个电桥，并可以通过 端口2激励被测设备。采用此配置时，分析仪可以测量双端口 DUT的所有四个S参数（S11、S12、S21和S22）和其他网络参数。

易于升级
多种选件可用于扩展R&S®ZND基本单元的功能。R&S®ZND 能够从4.5  GHz单向测试装置升级为8.5  GHz双向测试装置。 该分析仪还可以扩展功率扫描范围，并可增加时域分析功能 选件。R&S®ZND还可以选配GPIB接口和手柄控制处理器接口 （控制处理器I/O）。

SNP助手软件
罗德与施瓦茨SNP助手测量向导可以更加智能地指导用户完 成所需测试，并且尽可能减少了重连次数，这对于矢网在测试 多端口DUT时是非常有用且高效的（DUT端口数大于矢网端 口数）。测量完成后，能够方便地生成测试结果和与之对应的 Touchstone(*.sp)文件
