产品描述

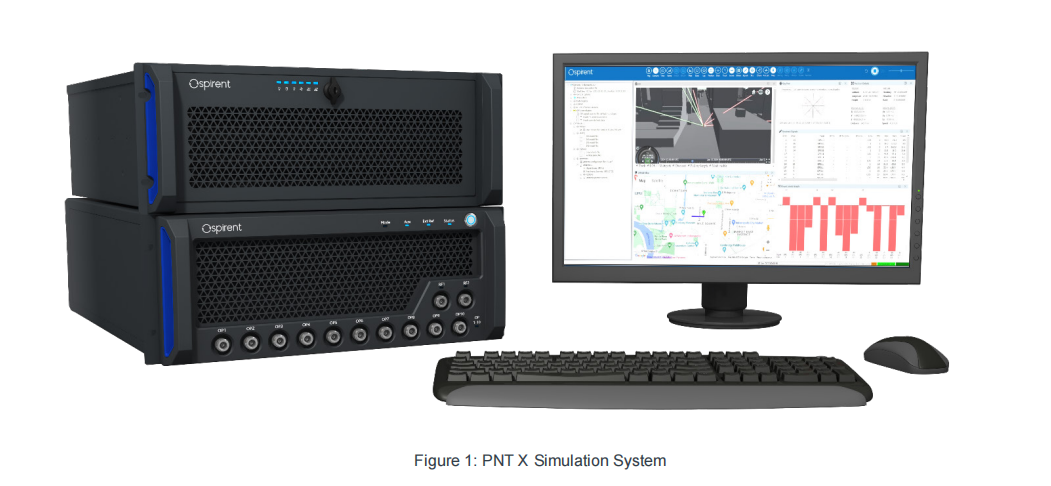

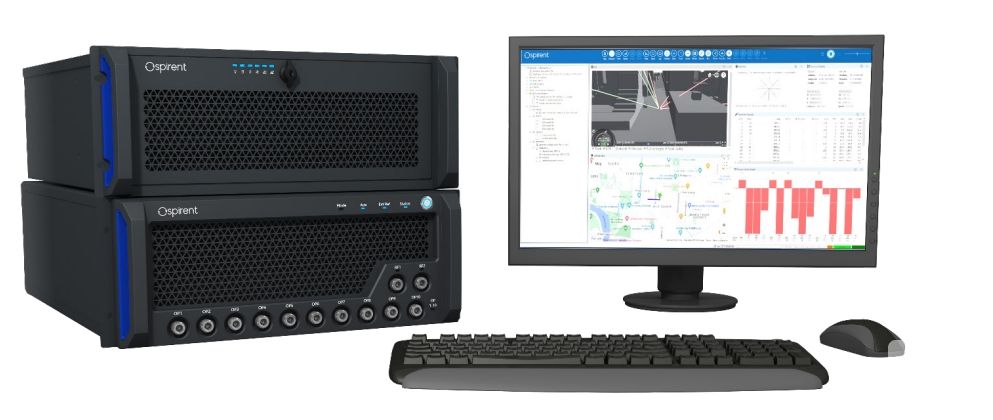

思博伦PNT X是一个革命性的模拟系统，解决了PNT环境日益复杂的问题。这种集所有功能于一体的解决方案可生成所有GNSS星座、RF威胁和可用于全面测试覆盖的机会信号高度写实。在一个不可能牺牲PNT性能的时代，PNT X提供了新的专利功能，简化软件配置复杂的测试场景，关键的模拟完整性，以确保值得信赖的结果。PNT X是思博伦的第六代GNSS和PNT模拟器。它由灵活的软件定义硬件架构组成一个信号发生器和一个运行思博伦SimGEN™软件的专用c50x主控制器。
PNT X信号发生器
PNT X信号发生器可配置多达10个SDR卡1，总共可产生640个独立信号。每一个SDR卡具有64个通道，能够支持任何数量的授权GNSS星座同一频段。在整个场景中，每个SDR卡的星座和频率配置是固定的。
PNT X信号发生器有以下射频输出:
•前面板的2个组合RF输出用于GNSS标称功率水平。
•10个独立的RF输出(每个连接到SDR卡)在前面板上用于单通道应用2。
•后面板2个组合RF输出，用于高功率电平(高于标称50 db)。
通过输出块，SDR卡连接到组合RF输出。默认情况下，此组合通过以下方式实现RF1后最多分配5张SDR卡，RF2后最多分配5张SDR卡。对于单天线应用，所有10张SDR卡可以组合成一个单一的射频输出在前面板上连接环回电缆提供的信号发生器。硬件架构固有的灵活性也允许可选的SDR卡安排，最多8个在RF1后面，最多2人落后于RF2。该配置的应用包括双频嵌入式干扰或GNSS + LEO3。
C50 X主机控制器
信号发生器由专用的机架式C50 X主控制器控制，该控制器是思博伦专有设计。多处理器/核心系统，配置混合操作系统(Debian 11 Linux和Windows®10)环境LTSC物联网2021[仅虚拟化])。这种处理能力和双操作系统的结合提供了一个完美的平台PNT X新的基准性能水平，并支持思博伦的SimGEN场景定义和仿真控制软件应用程序。
PNT X集成了多种技术堆栈，为每个应用程序利用正确的技术。C50 X集成了业界验证的基于fpga的SDR架构，用于GNSS信号生成以及NVIDIA®GPU。GPU以有针对性的方式用于特定的软件应用程序，如实时3D多路径计算，I/Q空间感知和产生Xona信号。主机控制器中也可以容纳第二个GPU。
无限的可扩展性
每个PNT X解决方案提供可扩展信号生成的灵活性，允许多个信号发生器的无缝控制在由单一SimGEN场景编排的统一系统中。此配置适用于需要更多的应用程序多于2个组合RF输出或模拟大量独立信号。思博伦提供定制的机架解决方案，以适应PNT X系统和所有相关的辅助设备，包括信号分配单元和多底盘组合单元。联系思博伦，讨论并定制您的要求，以获得最佳性能和功能。

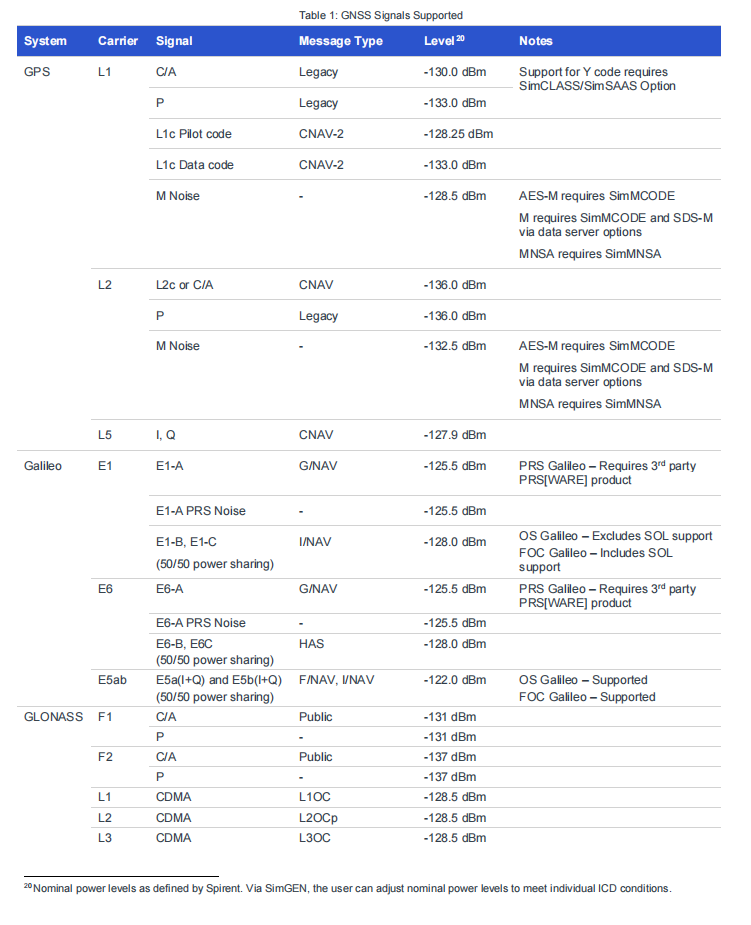

GNSS授权测试
GPS授权测试
PNT X通过一系列附加选项支持GPS授权测试。
•选择性可用性/反欺骗(SA/A-S)模拟。适用的包是SimSAAS(针对授权客户)在美国)或SimCLASS(授权非美国客户)。
•MNSA移动码需要SimMNSA选项，该选项仅适用于美国授权用户。
•AES M-Code需要SimMCODE选项-美国客户可以直接从思博伦购买，但须经批准美国当局;非美国客户只能通过对外军售(FMS)计划购买SimMCODE软件。
•SDS-M-Code需要SimMCODE和SDS-M-Code通过数据服务器option7 -美国客户可以直接购买思博伦需经美国当局批准;非美国客户只能通过Foreign购买SDS软件
军事销售(FMS)计划。
在所有情况下，这些选项仅对授权用户可用。进一步的细节在详细性能规格中给出。
伽利略授权测试
伽利略FOC授权测试可以支持公共调节信号(PRS)在E1和E6和加密部分商务服务(CS)在E6。完全PRS需要PRS[WARE]升级选项。全CS需要升级SimCS选项(该选项还启用了E5的生命安全功能)。PRS[WARE]和SimCS都提供了所需的完整PRN数据，各自支持的信号(未授权用户只提供这些信号的“虚拟”数据)。
在所有情况下，这些选项仅对授权用户可用。“PRS[WARE]”解决方案的订单处理完全由德国埃尔兰根的LZE GmbH管理，总部位于慕尼黑，弗劳恩霍夫将全权负责PRS[WARE]的当前和未来发展、实现和支持。
在思博伦PNT X和未来的思博伦GNSS测试解决方案上运行。Fraunhofer lIS是PRS[WARE]软件/固件的唯一所有者，因此，与PRS有关的所有问题和问题PRS[WARE]必须指向弗劳恩霍夫协会。
思博伦无法提供与PRS相关的任何支持，请直接与LZE和Fraunhofer IIS联系
PRS功能和订购。
SimGEN控制软件
SimGEN是公认的最全面的GNSS和PNT仿真软件，在过去的40年里不断发展并与全球导航卫星系统行业和当局密切合作。以其无与伦比的能力和场景性能而闻名，SimGEN还具有尖端的3D场景支持及其丰富的功能集。
精确的信号定义
•完全自动和传播生成卫星轨道数据，星历和历书，以及能力将模拟信号紧密对准真实的天空(见MS3121)。
•应用声明和未声明的错误和修改导航数据，卫星时钟的多种机制和轨道。
•独立卫星信号功率，伪橙8，调制和码控制。
•DGPS校正。
•跳秒和周翻转事件测试。信号损伤和威胁的高级模拟
•基于3D场景的实时遮挡和多路径计算的地形建模功能。
•电离层和对流层效应的模拟，包括电离层闪烁。
•相干和非相干干涉和噪声建模。
•多副本星座和欺骗能力。
可配置的车辆和天线模型
•内置可定制的动力学模型的飞机，航天器，低轨道卫星，船舶和陆地车辆。
•接收和卫星发射天线增益，相位和极化方向图控制。
•天线杠杆臂效应的应用-包括快速旋转车辆。
•考虑时钟g敏感度。
实时和后处理工具
•通过各种接口记录和传输信号、时间、控制、车辆和轨迹数据。
•内置gRPC模式，以支持用不同编程语言编写的外部应用程序(例如，Python, c++，Java)。
现实导航战(NAVWAR)测试
PNT X作为终极PNT仿真平台脱颖而出，提供最先进的仿真技术和直观的控制NAVWAR场景的无缝评估。通过SimGEN，用户也可以高精度地复制复杂的威胁场景，使用嵌入式控制信号定义或与用户提供的I/Q数据。

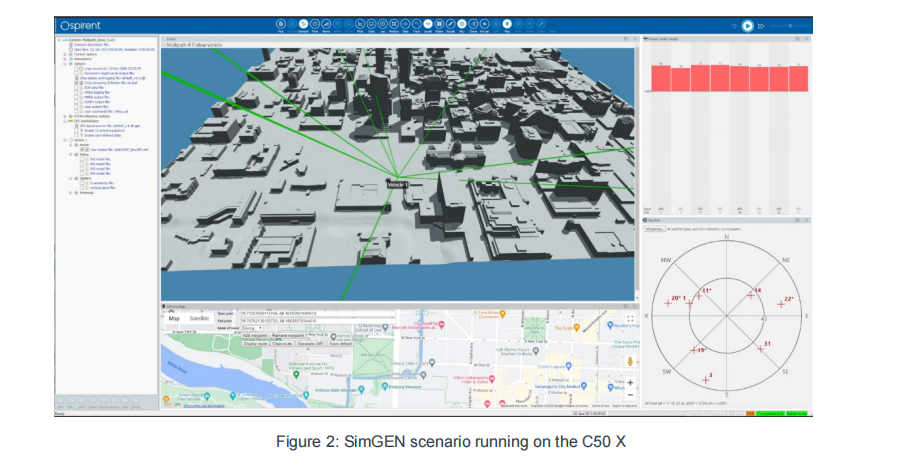

地形建模
PNT X提供了一种独特的方法来模拟基于嵌入式合成的实时多路径和遮挡效果
环境和先进的GNSS传播模型。该模型依赖于用于生成多路径的3D场景以及与接收机天线位置相关的模糊信号。直观的3D可视化不仅简化了复杂设置的配置，也有利于包括干扰器，欺骗器和中继器等元素，提供一个全面和用户友好的解决方案，先进的场景建模。这种3D真实感适用于系统内产生的任何信号，包括所有GNSS星座和频率，干扰，欺骗，LEO和I/ q定义发射机。

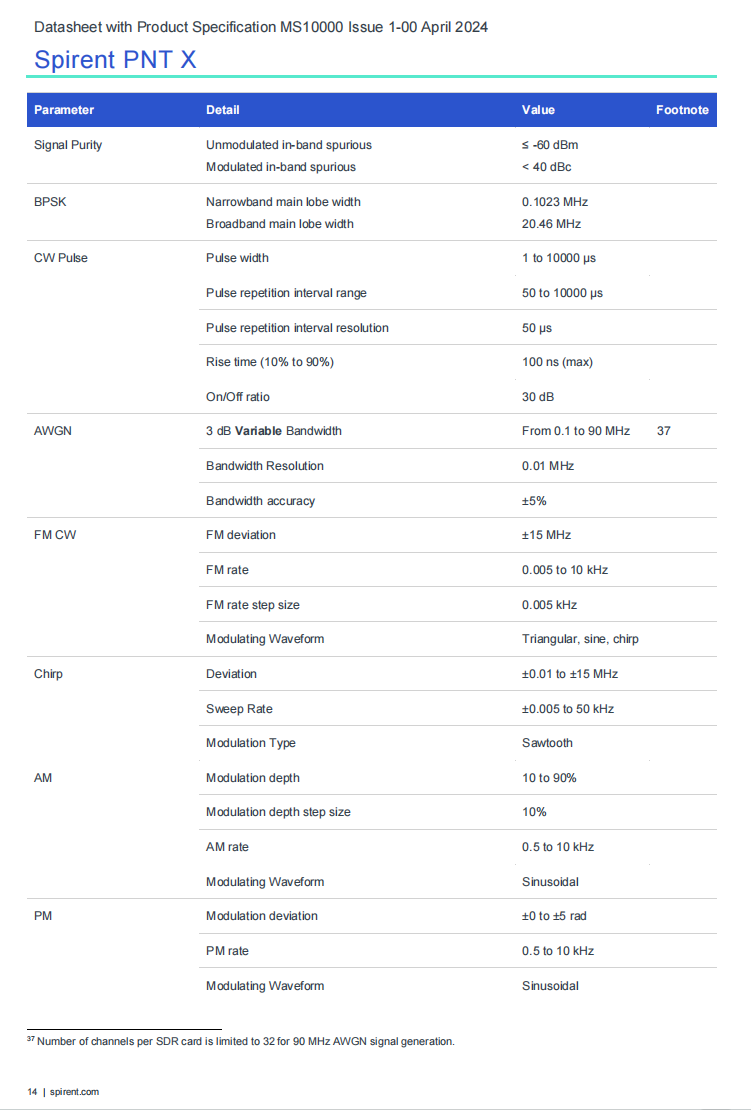

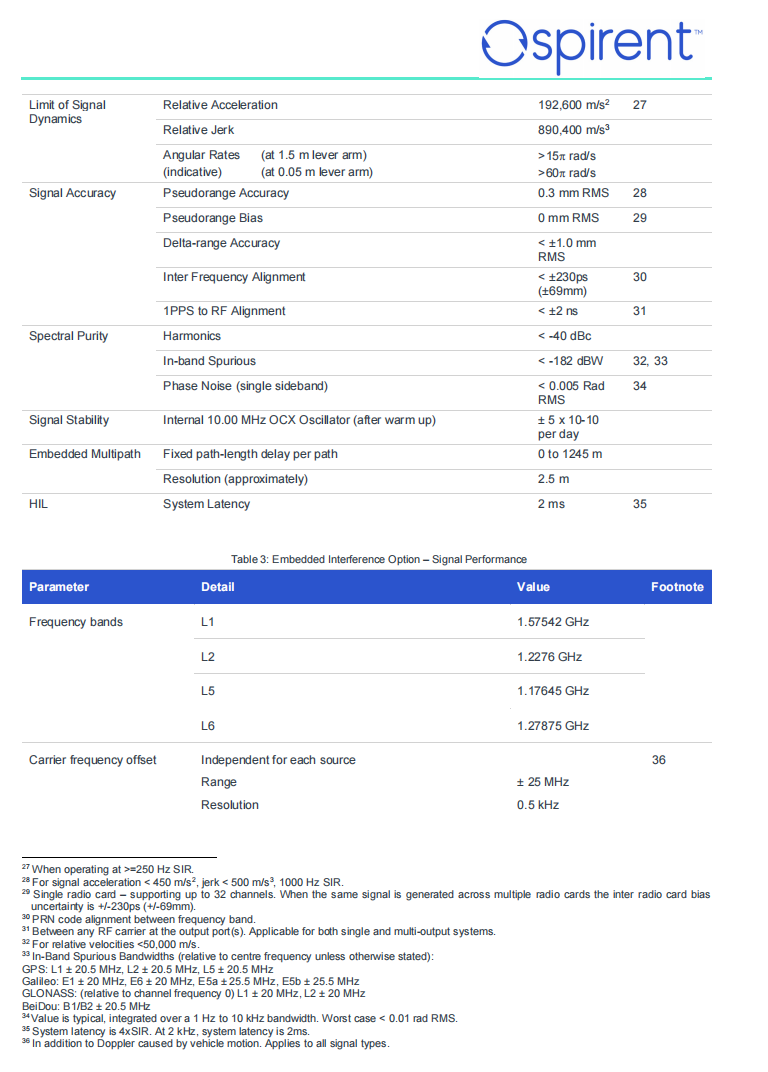

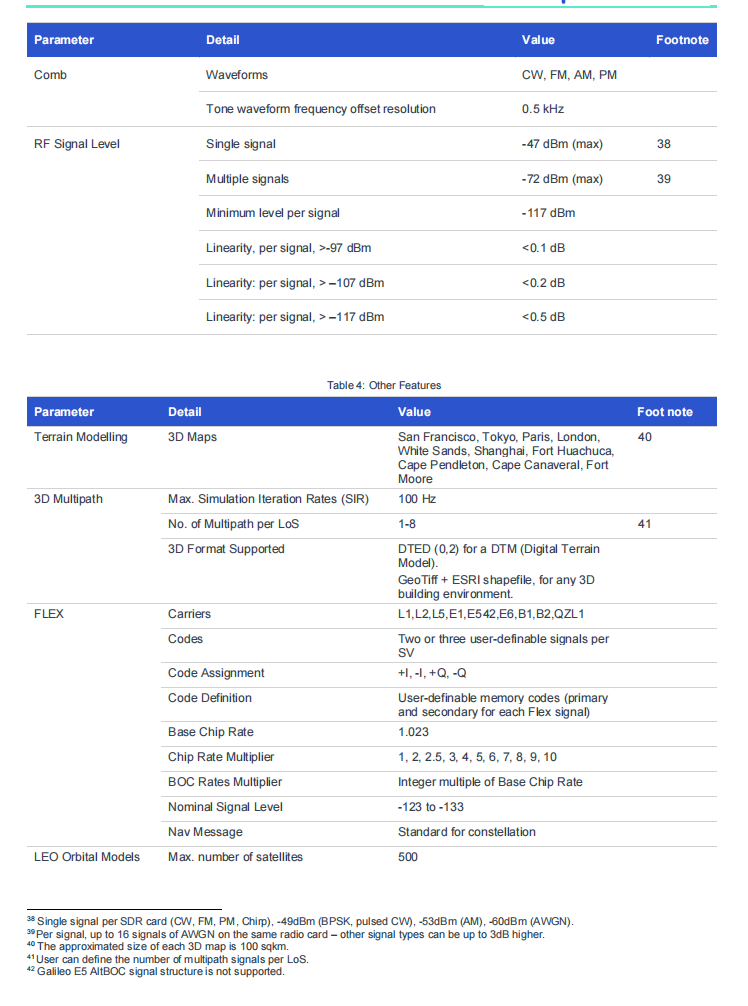

详细性能规格
