这就是因为示波器的触发没有调整好的缘故，那么什么是触发呢?简单点理解，所谓触发就是设定一个基准，让波形的采集和显示都围绕这个基准来。最常用的触发设置是基于电平的(也可基于时间等其它量，道理相同)，大家看下上面的几张波形图，在左侧总有一个T和一个小箭头，T是触发的意思，这个小箭头指向的位置所对应的电压值就是当前的触发电平。示波器总是在波形经过这个电平的时候，把之前和之后的一部分存储并最终显示出来，于是就能看到图所示的波形。如图所示，我们可以看到，无论如何波形也不会经过T所指的位置，即用永远达不到触发电平，所以失去了基准的波形看上去就不稳定了。怎么调节这个触发电平的位置呢，在示波器面板上找一个标了Trigger的旋钮，如下图，转动这个旋钮就可以改变这个T的位置了。

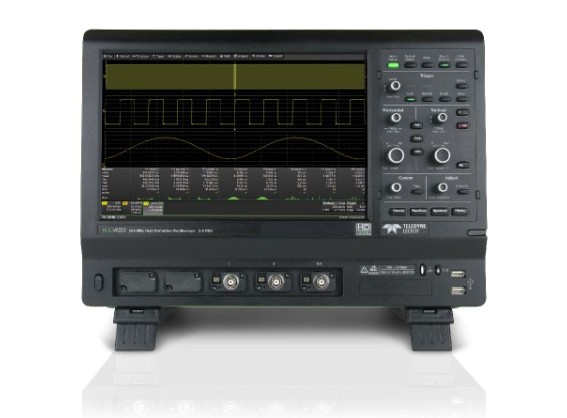

如图示波器触发旋钮

　　除了可以改变触发电平的值以外，还可以设置触发的方式：比如选择上升沿还是下降沿触发，也就是选择让波形向上增加的时候经过触发电平还是向下减小的时候经过触发电平来完成触发，这些设置一般都是通过Trigger栏里的按钮和屏幕方便的菜单键来完成。

　　只要经过上述的这三四步，你就可以把示波器的核心功能应用起来了，可以用它观察单片机系统的各个信号了。比如说上电后系统不运行，就用它来测一下晶振引脚的波形正常与否吧。需要注意的是，晶振引脚上的波形并不是方波，而是更像正弦波，而且晶振的两个脚上的波形是不一样的，一个幅值小一点的是作为输入的，一个幅值大一点的是作为输出的。
