示波器内的差分放大器级增益

　　要计算互补共源共栅级的差分电压增益，请注意Q4274和Q4284的发射极增量(或小信号)电阻(分流均为825Ω的电阻R4271和R4281)要小得多，因此大多数ΔIC(即来自Q4258和Q4268的增量电流)流经Q4274和Q4284，在负载电阻R4273和R4283(均为499Ω)两端产生电压。825Ω电阻的目的是为共基级提供发射极偏置电流。级增益主要由集电极负载电阻和发射极电阻R4254决定：

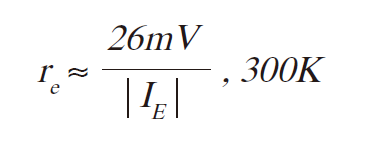

　　其中上下电压由下标u和l表示。它们的区别在于输入和输出差分电压。放大器的上侧和下侧都会影响总增益，所以在Av的BJT增益前面x2。因为RE(R4254)非常接近BJT的动态发射极电阻re，所以更好的增益近似是在增益方程的分母中将RE增加2 x re，其中：

Av≅-12.9，每个BJT的发射极电流为3.72mA。负载电阻下一级输入阻抗的加载以及两个共源共栅BJT的电流损耗α被忽略。你觉得放大器设计师想要获得-10的增益吗?

　　结语

　　全差分单片放大器已经面世多年，例如ADI AD8138，用于驱动高分辨率ADC和其它高性能(高速和高精度)放大器应用。其实，它们的前身已经在示波器中使用了几十年。测量仪器电路中是否还有其它好的单片放大器产品可能被半导体公司挖掘出来?
