示波器的多仪器集成能力

  除了传统示波器的优秀功能之外，WaveSurfer3000 还提供了一系列的多仪器集成能力，包括仪器内置的函数波形发生器，串行数据触发和解码的协议分析仪，16 通道混合信号测试的逻辑分析仪等。

串行数据触发解码

协议分析仪

  调试串行数据总线从来都是耗时又耗力的工作。WaveSurfer3000提供了串行数 据触发和解码工具帮助工程师最大限度得节省时间成本。

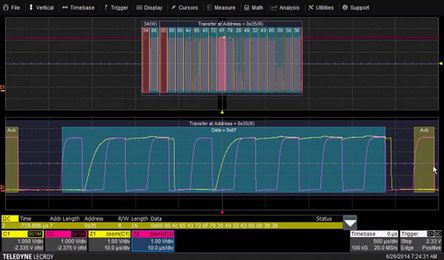

创新的“色块”覆盖式 解码协议解码的结果直接覆盖在波形本身上，并且用不用的颜色标识不同的码段，用户可以选择以二进制、十六进制或十进制方式显示解码结果。即使在深存储深度下也能够迅速准确解码，并且在缩放波形中也能够进行解码，逐帧分析总线数据。

  强大的串行数据触发能力串行数据触发功能能够快速隔离总线事件，而不需要为了获取正确的总线信息在总线上设置手动的触发选项。触发条件可以输入二进制或十六进制的格式，其中条件触发功能甚至可以触发总线上一系列不同的事件。

  解码信息列表和搜索为了进一步简化解码过程，所有解码后的信息都用列表在栅格下方进行显示，在列表中选择不同的解码帧就可以在波形中对该帧进行定位和 放大，内置的波形搜索功能可以找到特定的解码值。

16通道数字通道的混合信号分析能力

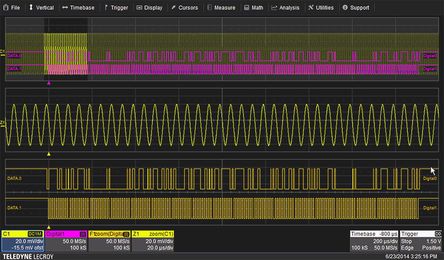

  16条集成在示波器中的数字通道可以同时显示、测量、和分析模拟和数字信号，这种混合信号分析能力在快速调试嵌入式系统中非常有用。

扩展的触发能力

  灵活的模拟和数字交叉码型触发，快速隔离嵌入式系统设计的核心问题。在20 条模拟+ 数字通道上交叉触发，甚至可以在Arm模拟通道状态后触发数字通道。

高级数字调试工具

  使用WaveScan 强大的并行码型搜索能力，多条数字线的并行码型可以一次性被分析和隔离出来。搜索的结果以列表方式呈现，并带有事件的时间标签信息，支持快速查找和定位码型事件。可以使用一系列的时 间参数对数字总线特征进行测量和分析。强大的趋势图、统计和直方图功能提供了对于异常信号快速的分析能力。使用事件活动指示器能够同时查看所有数字线的状态。

内置的函数波形信号发生器

  内置在示波器中的信号源 提供 25MHz、125 MS/s采样率的波形生成能力。信号源的控制界面完全集成在示波器的界面当中，并且有独立的对话框交互界面。集成的信号源可以方便快速地生成正弦、方波、脉冲、斜率、三角、噪声和DC波形。

  熟悉信号发生器操作的用户可以即时学会操作。生成的激励信号可以即时输入示波器中探查响应状态。
