在数字通信中，为了有效的传输信号，需要利用基带信号改变载波信号的某个参数，形成数字调制信号进行传输。常用的调制方式有：幅度调制、频率调制、相位调制等，对于数字调制信号的测量分析，需要先对调制信号进行解调，然后再做测量。本文介绍利用数字示波器的函数功能对数字调制信号进行解调分析。

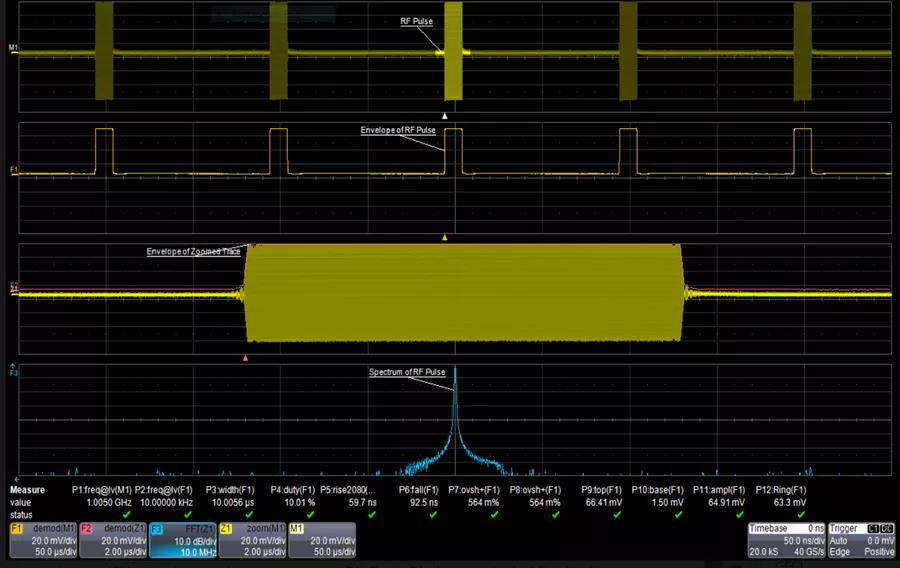

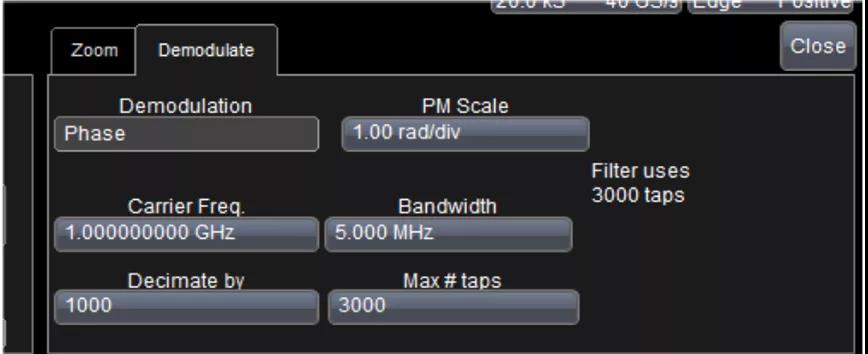

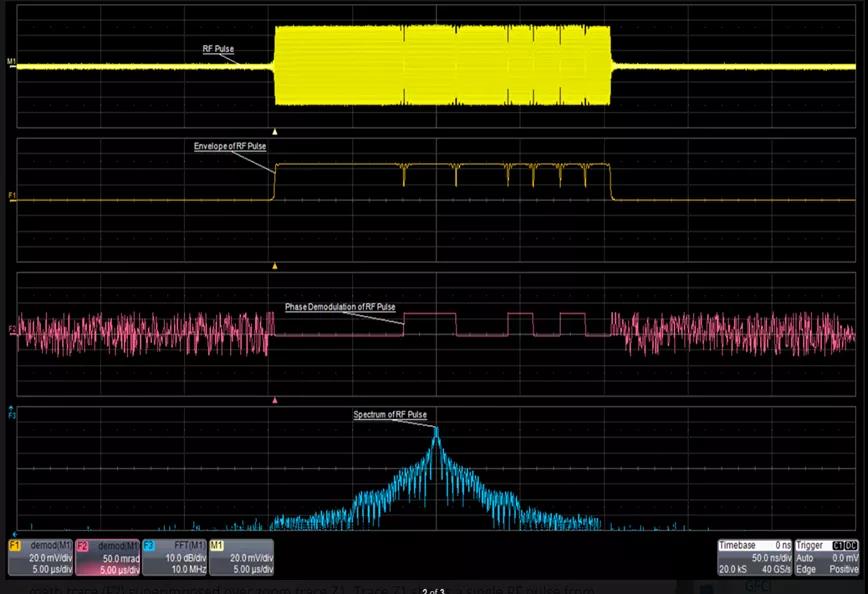

Demodulate是力科示波器的一个分析函数，可以支持调幅、调频和调相的解调，脉冲雷达系统使用了包括调幅、调频和调相在内的多种调制方式，下面我们通过3个使用力科WaveMaster8Zi-B示波器分析雷达信号的例子，介绍使用数字示波器分析数字调制信号的方法。下面展示了最基本雷达信号的测量，如下图所示，最上方M1是示波器采集到的雷达信号，载波频率是1GHz，下方的F1是使用Demodulate函数对雷达信号解调得到的幅度包络，粉色曲线F2是对单个脉冲解调后的结果，两者叠加显示在一起，下方的蓝色波形，是对放大的单个脉冲Z1进行FFT运算，这样可以查看脉冲中的频率成分。中心点是1GHz，是载波的频率。在屏幕的下方P1-P12，显示了一系列对脉冲信号的测量，包括载波信号的频率、脉冲的重复频率，上升时间，OverShoot等，提供了解调信号的丰富信息。我们再来看另一个例子，下图显示是使用BarkerCode的相位调制脉冲，F1是使用Demodulate计算出的信号的幅度包络，包络中的尖脉冲，是Barker Code导致的相位变化。粉红色曲线F3是对同样的脉冲波形做相位解调，显示了由于编码导致的相位变化。最下方的蓝色曲线是脉冲的频谱，显示了相位调制的影响。下图显示了Demodulate的设置，可以设置调制类型，设置频率调制和相位调制的载波频率，decimate区域用来控制对采集的波形进行抽样的幅度，这样可以降低运算时间。低通滤波是通过“BandWidth”和“Max # taps”来控制，”PM Scale”控制显示的垂直刻度。最后一个例子是使用了带有Chirp的线性频率调制，如下图所示，从曲线F2可以看出在载波频率中chirp是线性变化的，这一点也可以从频谱曲线F3得到确认。力科数字示波器的Demodulate函数提供了简单便捷的数字调制信号分析测量方法，我们不需要利用额外的软件，就可以对数字调制信号，进行快速的测量分析。
