力科示波器用于测量时域信号，测量电压与时间的关系，信号来自有源待测设备。但是互连是无源结构，不会自己产生信号。要测量表征互连，需要一个激励响应系统。

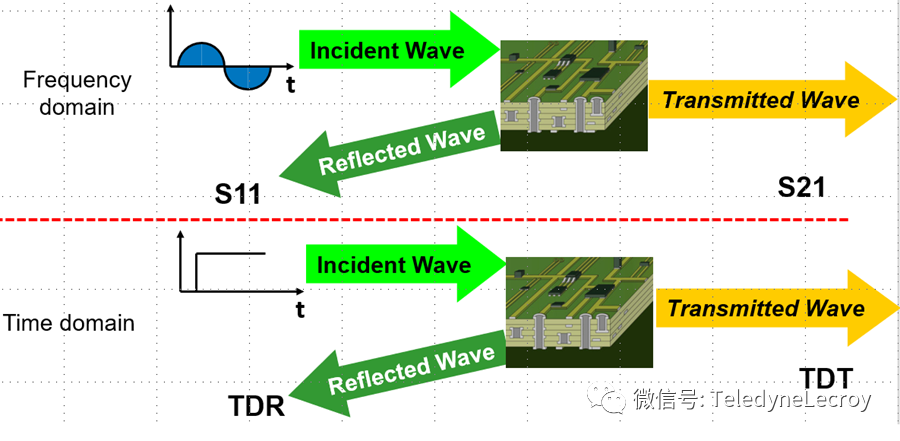

目前有两种主要的激励响应系统用于表征互连：用于测量频域中S参数的矢量网络分析仪 (VNA)，以及用于测量时域中脉冲响应的时域反射计（TDR），各自使用不同类型的激励信号，但只要互连是线性的、无源的和时不变的，S 参数和脉冲响应都可以不同的形式表示相同信息，并且可以从一种转换为另一种。

那么，在表征高速互联时，你需要哪个？我们将简要介绍每种方法，以及选择合适方法的考量因素。

什么时候需要使用TDR?

当使用阶跃快沿信号作为激励并查看响应时，我们将这些测量称为时域反射测量或 TDR 测量。反射回来的称为时域反射信号，此外还有传输波，即时域传输信号。TDR 一般有 1 端口或 2 端口，后者能够提供差分TDR测量。

• 测量带宽大于5MHz，小于15GHz，单端或者差分测量；

• 测量上升时间大于35ps（吉布斯现象调整后为65ps）；

• 关注的测量参数包括：

• 互联的阻抗曲线；

• 互联的时延；

• 均匀传输线的有效介电常数；

• 不连续点在特定上升时间的阻抗；

• 不连续点的过量电感或电容；

• 正在进行1端口或2端口测量；

• 不需要了解频域的S参数；

• 预算有限




更多TDR详细资料，可以了解力科T3SP15D TDR.

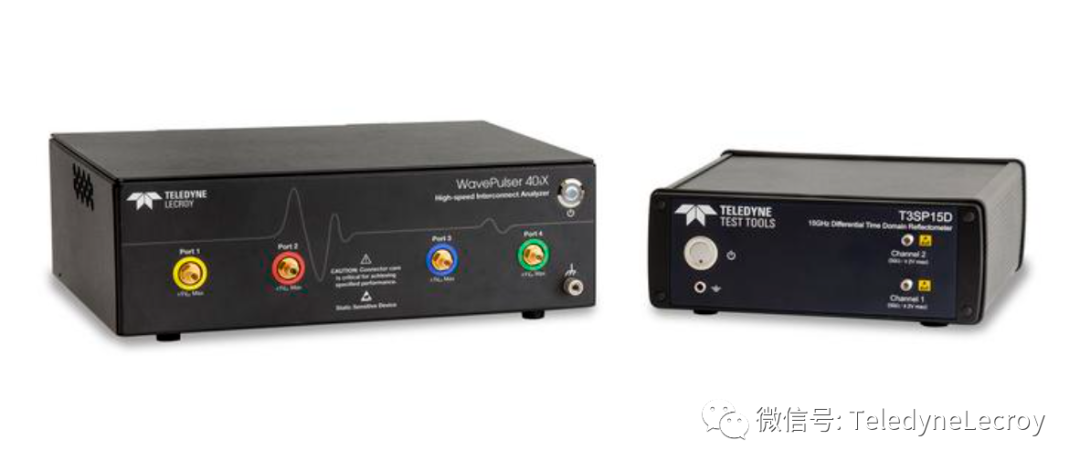

什么时候需要WavePulser 40iX

• 测量带宽大于5MHz，小于40GHz；

• 测量上升时间大于9ps（吉布斯现象调整后为25ps）；

• 需要3端口或者4端口的测量；

• 需要S参数去嵌和仿真；

• 关注以下测量：

• 串扰；

• 差分传输线的行为模型；

• 传输线的频率相关的时延和损耗；

• 预算相对足够；

什么时候需要VNA?

• 需要计量级 S 参数（动态范围大于70 dB或精度小于 0.1 dB）；

• 测量带宽大于40GHz；

• 关注测量：

• 窄带小于5MHz；

• 低频小于5MHz；

• 高Q谐振器；

• 预算充足；
