思博伦Octobox TR398 自动化使用指南：接收灵敏度测试

TR398是国际宽带论坛（Broadband Forum）在2019年世界移动通信大会（MWC）上发布的一项用于室内WIFI性能测试的标准。当前发布的版本是TR398-issue2。作为业界唯一的性能测试标准，TR398为评测WiFi产品性能提供了一套测试框架和用例, 对最终用户以及运营商都是大有裨益的。本文我们主要介绍一下TR398协议中Case 6.1.1 接收灵敏度的测试方法和步骤。

Receiver Sensitivity Test在TR398-issue2的编号是6.1.1，是验证被测物RF能力的测试用例。通过使用测试仪作为WiFi工作站（STA），在弱信号下，测试RF信号是否仍然可以被正确接收和解调出来。较好的测试结果事实上可以反应DUT(通常是AP)在距离较远的情况下仍然可以提供很好的WiFi服务。

TR398标准中对这个测试方法的描述是：它是一项可选的测试，使用一种简单的测试方法，通过逐渐增加被测物（DUT）与 工作站（STA）之间的衰减，然后发送流量，来得到测试结果。随着DUT与STA之间衰减逐渐增加，STA的编码被限制到单一编码策略（Coding scheme），最终导致链路协商速率降级。而链路降级发生的那一刻，衰减值会被记录下来作为测量的结果。 链路降级是通过统计包出错率(Packet Error Rate) 大于一个阈值来实现。6.1.1测试步骤描述到：DUT 与STA 之间的衰减器以1dB的步长逐渐增加，每增加一次衰减，从STA 向DUT打流量并统计PER。当PER 大于10%，则记录这一时刻的衰减值作为近似的接收灵敏度值。这个值越大，说明DUT在信号弱的时候还能保持很好RF链路状态，从而灵敏度更好。

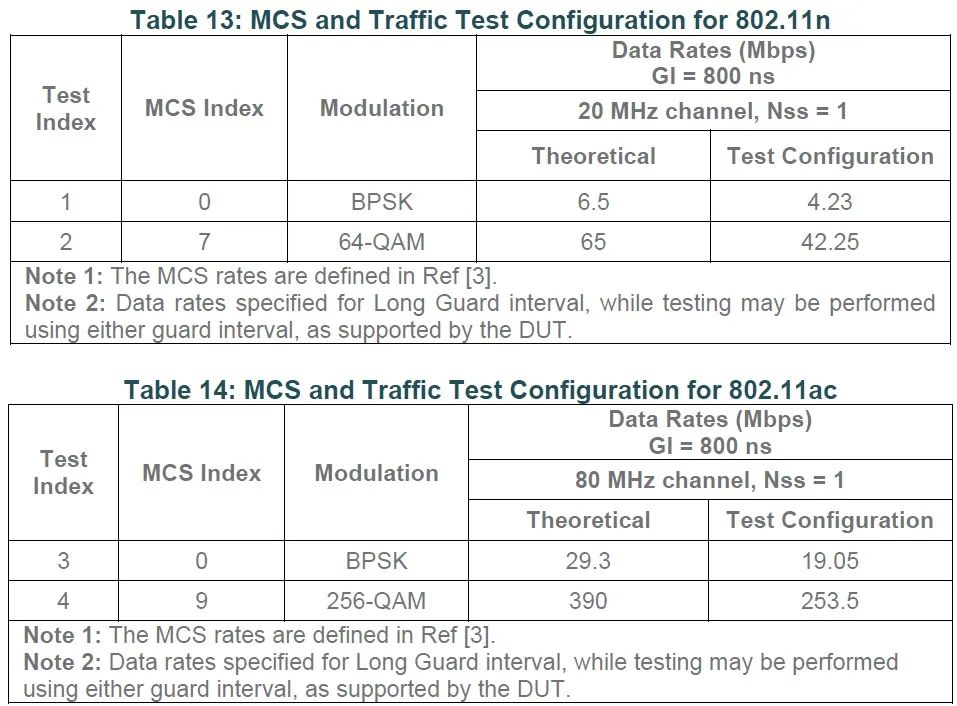

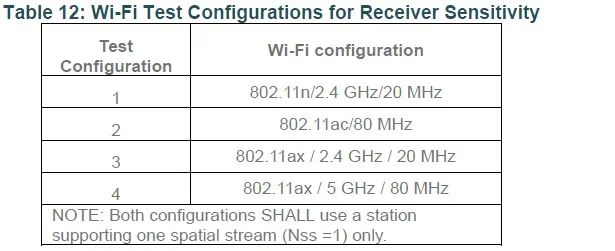

被测物DUT需要被设置为NSS=1,即一条空间流。被测物需要设置为下表中的配置：

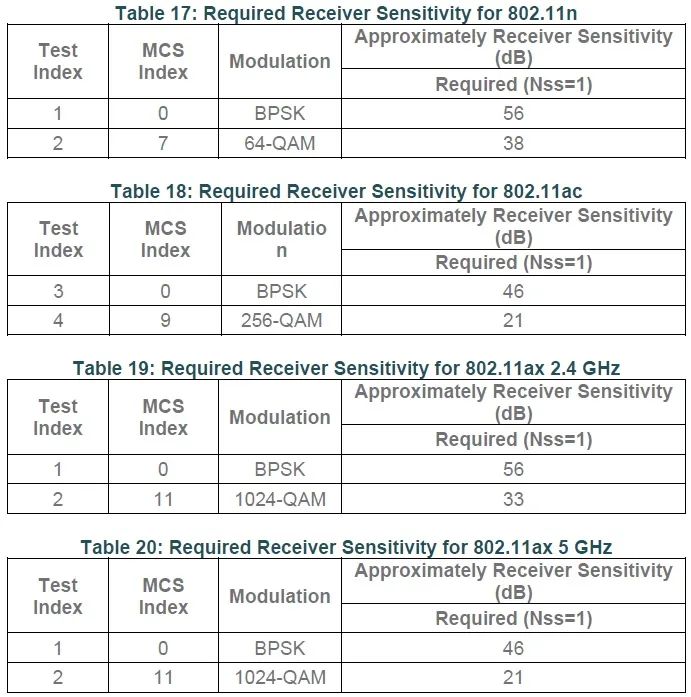

测试360角度得到平均灵敏度值需要根下面表格17，18 中要求的值比较。结果大于等于表格中要求的各个MCS要求的灵敏度值，即为通过，否则为失败。

Ocotobox TR398 测试套运行Case6.1.1，操作简单方便，一键式运行，脚本将测试配置自动部署到测试床上。测试者需要：

1. 按照DUT预置要求将DUT(通常是AP)提前设置好

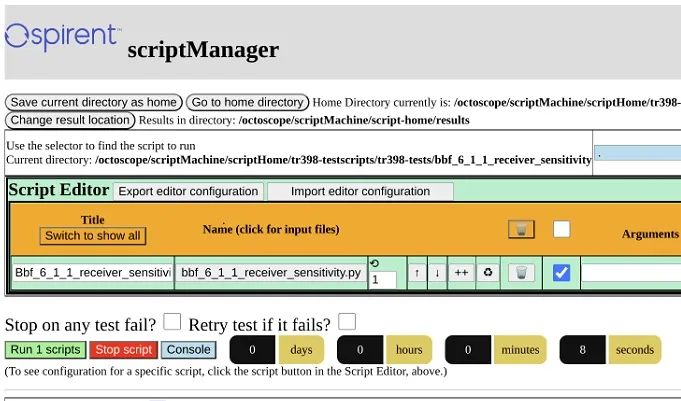

2.在Octobox TR398软件界面ScriptManager上配置DUT的SSID,加密方式以及密码等参数，然后点击Run按钮，即可开始测试

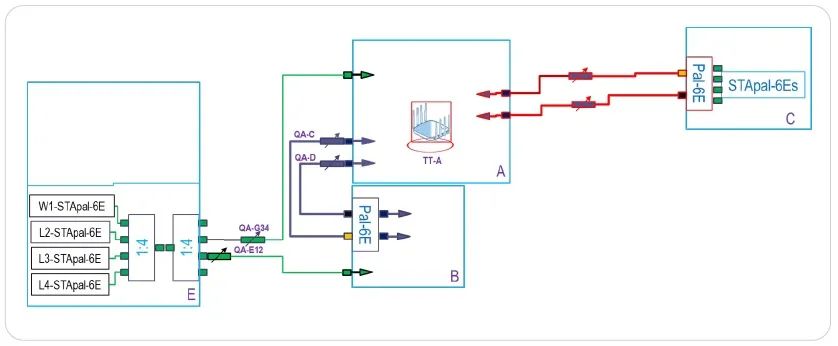

测试通道是使用衰减器来实现距离的拉远和拉近，衰减器支持与被测设备的空间流数量相同的独立通道数量。

待测物

本文详细介绍了TR398 接收灵敏度测试用例，预置条件，测试原理和方法步骤，以及OctoboxTR398 自动化工具如何运行。
