PCB及高速电缆阻抗测试系统 - LET-9000P

系统简介

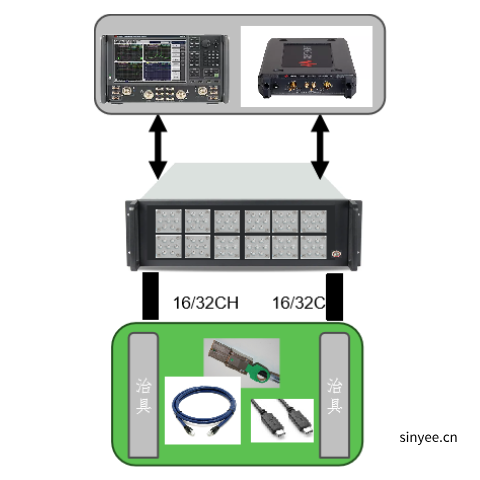

LET-9000P PCB阻抗和高速线缆测量系统，是可以按照标准规范完成对PCB或电缆进行阻抗参数的准确测量。借助与KS的优秀硬件及自有的开关系统，提供给客户具有性价比的高效率的测量系统。

主要测试功能
●  支持硬件:矢量网络分析仪E5071C系列、E5080B系列、N52XX系列、P50XX系列、P93XX系列。

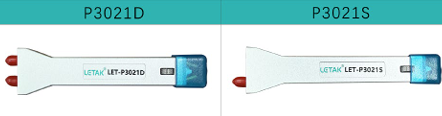

●  测试探头：配备单端、差分两种探头。

●  软件采用网口通讯，传输稳定、抗干扰性佳，可实现软硬件高效实时数据交互。
●  测试模板 管理：支持模板新建、保存、查询调用。

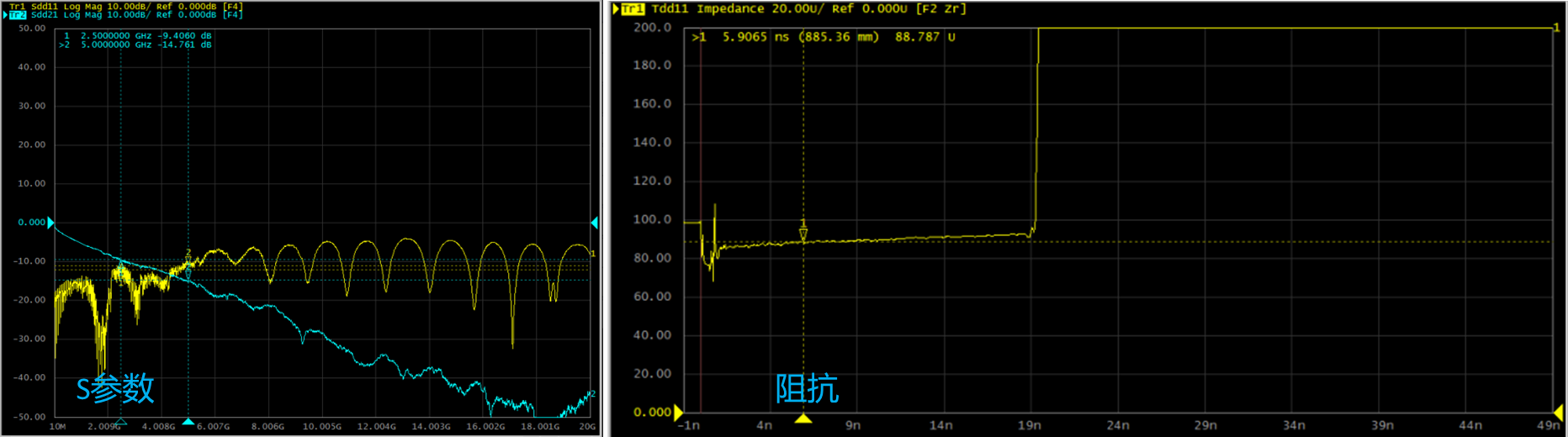

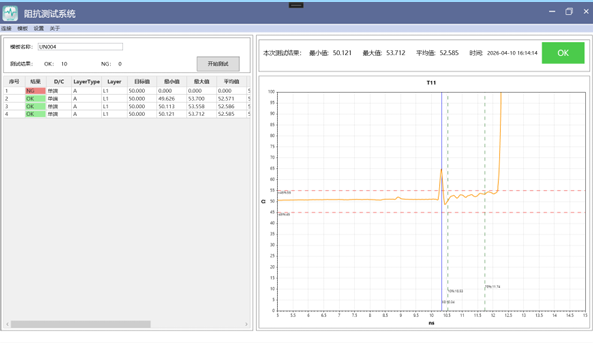

●  一键实时测试：支持一键启动测试，实时展示测试数据与阻抗波形。

●  自定义存储配置:支持自主设置文件保存路径。
●  标准化数据导出:支持CSV格式数据导出，方便数据留存。
●  支持差分和单端探头。

主要测量参数

◆  Differential Impedance

◆  Intra-Pair Skew

◆  Propagation Delaky

◆  Pair Attenuation

◆  Insertion Loss Fit at Nyquist Frequencies (Normative)

◆  IMR: Integrated Multi-reflection (Normative)

◆  IXT: Integrated Crosstalk between SuperSpeed Pairs (Normative)

◆  IRL: Integrated Return Loss (Normative)

◆  SCD12/SCD21: Differential to Common-Mode Conversion

◆  Differential Insertion Loss (Informative)

◆  Differential Return Loss (Informative)

◆  Differential NEXT & FEXT between SS Signal Pairs (Informative)

◆Differential NEXT & FEXT between D+/D- Pair and SS Signal Pairs (Informative)
