UCD-500 Gen2 • DisplayPort 2.1 信号发生器和分析仪
型号：UCD-500 Gen2
描述UCD-500 Gen2 是一款支持测试 DisplayPort™ 2 1 信号发生器和分析仪设备，用于测试具有最大 UHBR 20 比特率 (Bit Rate) 的
Type：• DisplayPort • USB-C
Device to test：• VR眼镜 • 发送器 • 图形芯片组 • 平板电脑 • 显示器 • 智能手机 • 电视 • 笔记本电脑
Use cases：• AdaptiveSync 兼容性测试 • DisplayID / EDID CTS 测试 • DP HDCP 2.3 兼容性测试 • DP链路层兼容性 • 测试自动化 • 研发调适 • 链路分析器
Features：• DisplayiD/EDID • 4K • 8K • 10K • 12K • 16K • DSC • LTTPR
在线咨询
服务热线
0755-83248861
分享至
产品描述
描述

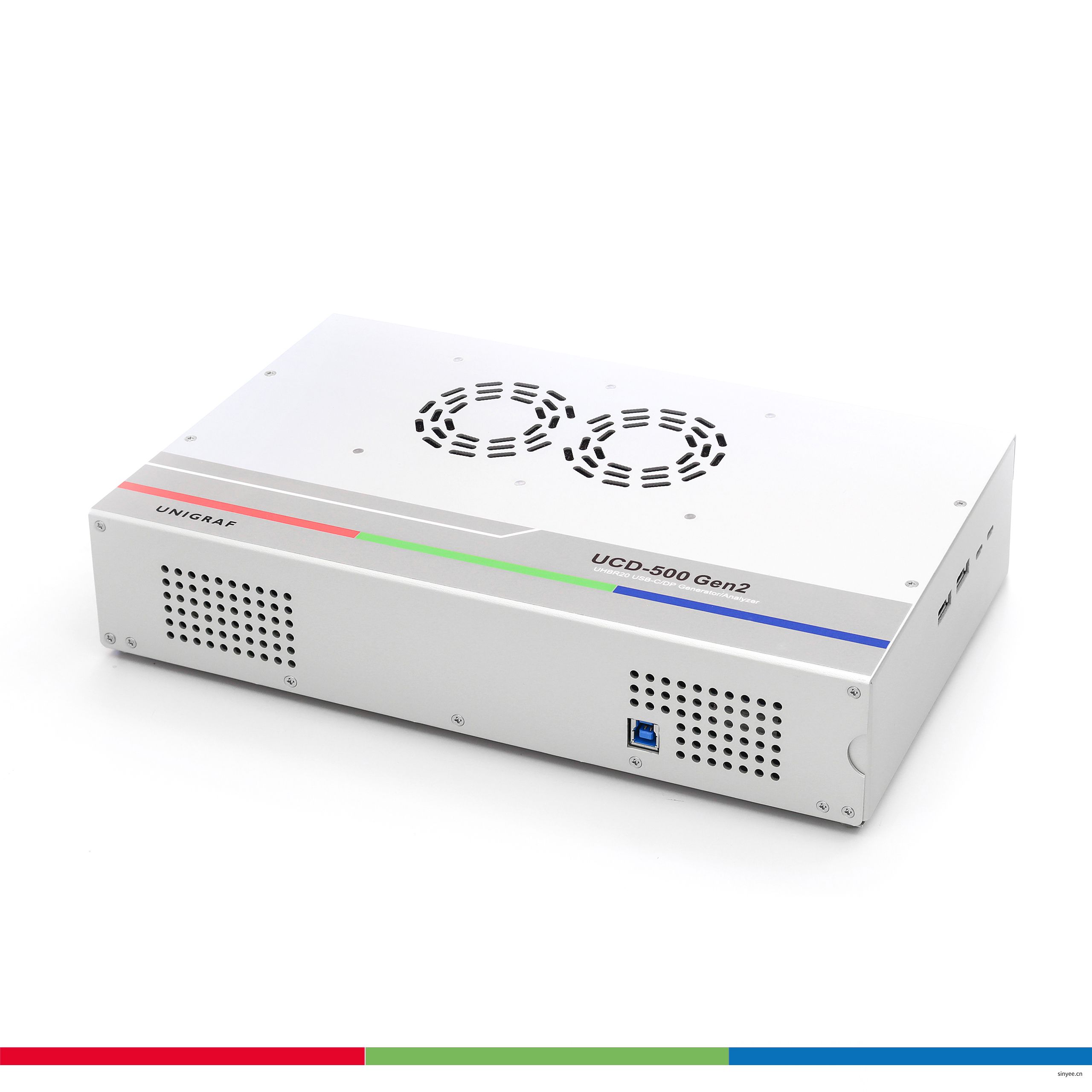

UCD-500 Gen2 是一款支持测试 DisplayPort™ 2.1 信号发生器和分析仪设备，用于测试具有最大 UHBR 20 比特率 (Bit Rate) 的 DisplayPort 接收器 （Sink） 和信号源 （Source），最高可达 8K@60 Hz 和 16K@60 Hz （需开启DSC）视频模式。
在 UCD-500 Gen2 中，USB-C 和 DP 连接器皆支持最大 20 Gb 速率能力，同时提供对自适应同步（Adaptive Sync）、DSC（Display Stream Compression）、FEC 和 LTTPR 的支持。
对于 UCD-500 的用户，可通过将硬件升级至 UCD-500 Gen2 以获取 DP 连接器上 DP80 （最大 20 Gb 速率）的能力。
DP 2.1 兼容性测试工具
UCD-500 Gen2 是一种兼容性测试工具，用于验证 DP 接收器和信号源上的 DP 2.1 链路层。 提供 DisplayID/EDID 和自适应同步的兼容性测试，同时支持 DP 发射器、接收器和中继器上的 HDCP 2.2/2.3 CTS。
用于研发和测试自动化
UCD-500 Gen2 支持手动调试和运行扩展的自动化测试序列。 UCD 控制台 GUI 是用于桌面使用的预览和测试应用程序。 每个功能界面都有一个易于操作的互动式操作界面，以提供卓越且一目了然的可视性。
Unigraf TSI 是一款测试软件 API，它为系统集成商提供了一个快速可靠的方式来确保测试设备的功能。
