超外差式频谱分析仪的工作原理

大家使用的频谱分析仪根本都是超外差式的频谱分析仪，今日咱们来简略介绍一下它的作业原理。超外差式频谱分析仪的简化原理框图如下：

     如图，射频信号经输入衰减器后被分红两路，别离输入到高、低两个波段。而在低波段，频率为9kHz～2.95GHz的信号被切换到榜首变频器中的基波混频器有些（MXR1），得到榜首中频F1IF（3.9214MHz），F1IF通过第二变频器得到第二中频F2IF（321.4MHz）；在高波段，频率为2.75GHz～22GHz的信号被切换到预选器（YTF），预选后的信号输入到榜首变频器中的谐波混频器有些（MXR2），得到第二中频F2IF，F2IF经第三变频器改变得到第三中频F3IF（21.4MHz）。

     变频器的作用是将微波信号改换成低频，关于频率规模为9kHz～22GHz的宽带频谱仪，它的榜首变频器中包括有两个混频器，一个是用于低波段的基波混频器，另一个是用于高波段的谐波混频器。变频器中还包括6dB衰减器、单刀双掷开关及匹配网络等。因而，榜首变频器是宽带频谱仪中最要害的微波部件之一。

     第二变频器首要完结榜首中频到第二中频的改换。本振频率是3.6GHz，它是由600MHz倍频获得。

     第三变频器将第二中频改换成第三中频，其本振为300MHz。

     步进增益扩展器对第三中频信号进行扩展，首要用于参阅电平缓衰减器改变是整机增益的调整。

     对数扩展器是将信号做对数处理，扩展测量显现动态规模。沟通信号由检波器转化成视频信号，再进行数字量化。通过各种运算得到的测量成果最终会输出到显现器上。

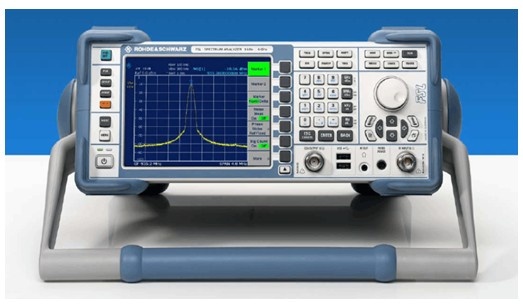

     作为业界抢先的无线测验仪器供货商，罗德与施瓦茨公司的频谱分析仪大家族中有上十个系列高达40余款商品，从经济型的频谱分析仪到高端的频谱分析仪，从手持式的频谱分析仪到桌上型的频谱分析仪，包罗万象。在使用得比较多的6GHz以下的频谱分析仪中咱们引荐FSL3和FSL6，这是性价比十分高的商品。假如朴实从本钱角度考量，那FSC3和FSC6会是你频谱分析仪的最好挑选。
