Spirent TestCenter 中文教程入门使用 - 如何创建流量

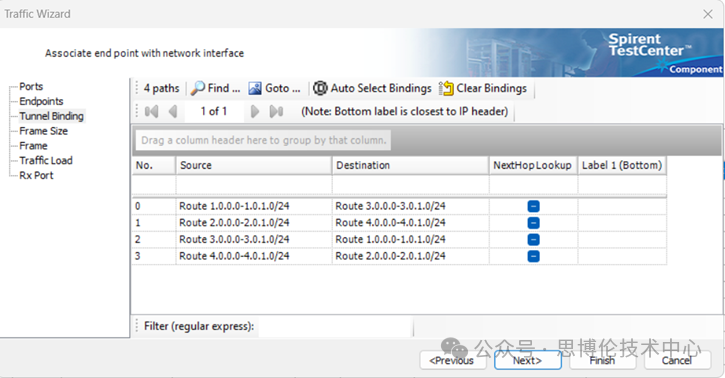

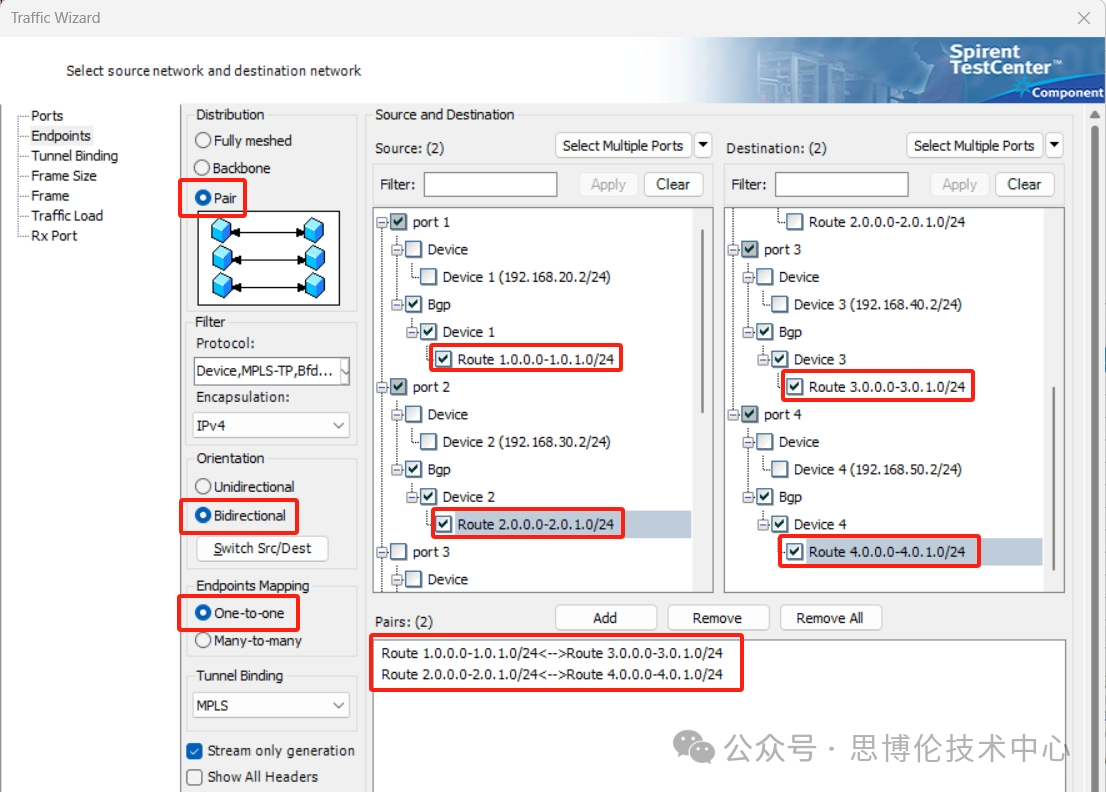

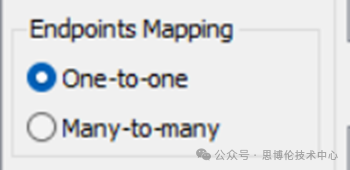

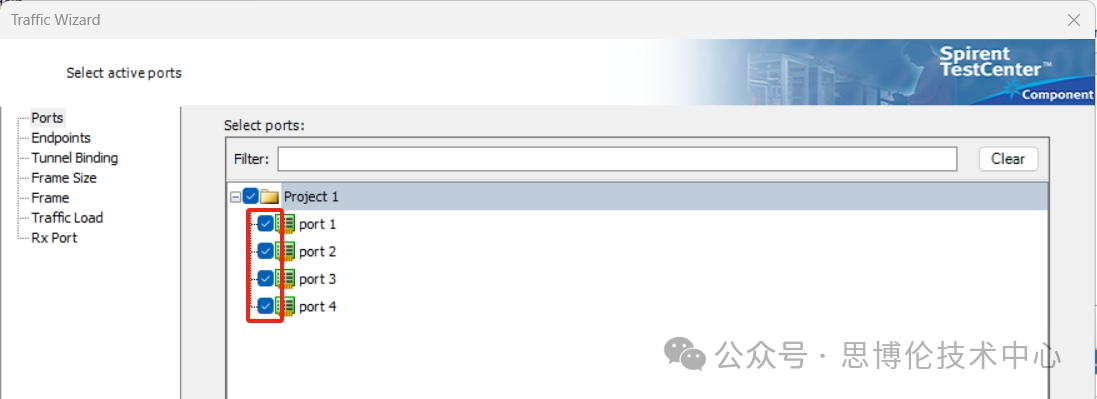

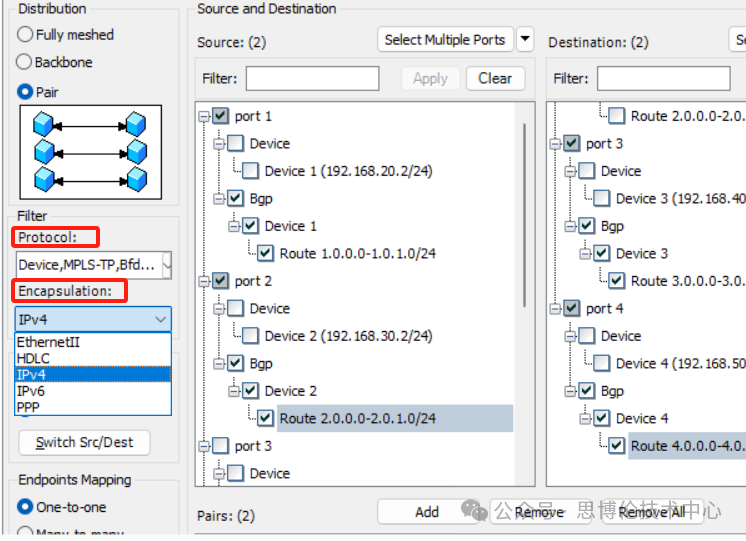

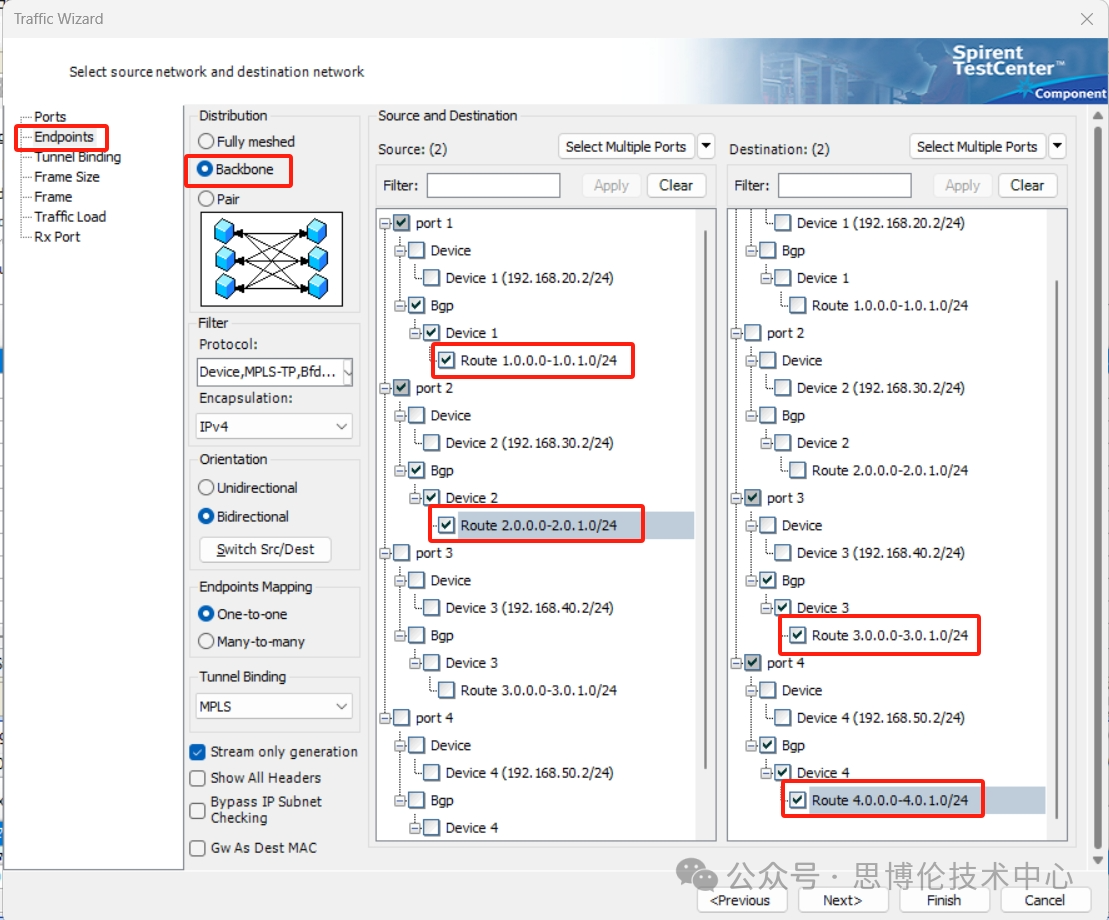

STC创建流量方式有两种，一种是Bound stream，另一种是Raw stream.Bound stream流量创建方式是基于对象建流方式，流量的源和目的节点基于的对象是不同仪表端口中的提前创建好的Endpoint， Endpoint可以是普通的Device，路由协议发布的Route，或者DHCP等接入协议分配到的地址等等，报文头的源和目的MAC/VLAN/IP等属性值都是继承了Endpoint的地址，Bound Stream最大优势是结合各种网络协议，批量的为多达几百个测试端口创建各种拓扑的复杂流量。Raw stream是在每一个port的Traffic generator下面添加的，不依赖于其他任何协议，也不需要提前创建device, 一般用于纯流量测试， 报文头的源和目的MAC/VLAN/IP等属性值也可以灵活配置，通过在报文头部的某一个字段进行递增和递减等操作，也能够构造复杂的流量模型。通过前期的文章，我们知道了如何通过向导创建BGP device和发布BGP Route，那么这一期将通过向导方式来创建基于BGP Route的Bound Stream流量,另外后面还会讲解Raw Stream流量的创建。下面是Bound Stream流量创建用到的测试网络拓扑图(图1)以及STC预先做好的配置(图2), STC使用4个仪表Port（port1->port4），每个Port分别创建一个BGP device ( device1->device4 ), 分别与DUT建立BGP邻居，并分别发布各两条BGP路由(1.0.0.0->4.0.1.0).源选择port1和port2 BGP route，目的选择port3和port4 BGP route, 然后左边一列依次选择Pair, Bidirectional, one-to-one, stream only generation选项，然后点击Add, 那么下面会显示两行双向流,后面会用比较多篇幅讲解这个界面中选项的作用。3.1 端口拓扑(distribution) 选项参考了RFC2889标准，有三种拓扑（Fully meshed, Backbone, Pair）可以供选择，默认拓扑是Pair，Pair拓扑比较灵活，除了可以选择一个源端口和一个目的端口，达到端口一对一效果流量之外，也可以选择多个源端口或者多个目的端口，达到端口一对多或者多对一效果。根据测试目的选择相应拓扑，例如整机转发压力测试可以选择Fully meshed拓扑。3.2 Protocol和Encapsulation列表过滤需要显示在Source和Destination表中的Endpoints.Unidirectional是A->B单向, Bidirectional是A<->B双向每个端口一般创建有多个Endpoints, 例如Port1包含Device D1和D2, Port2包含DeviceD3和D4, 那么选择one-to-one情况下，那么流量是D1<->D3和D2<->D4，单向两条Flow（双向共四条Flow）, 如果选择many-to-many那么流量是D1<->D3，D1<->D4, D2<->D3, D2<->D4，单向四条Flow（双向八条Flow），Flow的概念下面会详细讲解。3.5 Stream only Generation选项我们首先要理解一下Flow和Stream的概念，一条Flow表示构建这条流量的OSI L2-L7报文头部的字段是唯一的，类似唯一的IP五元组，能够区分不同的流量，DUT可以根据不同流量做出转发决策。STC可以在创建Bound Stream流量中选择不同的源和目的，或者在创建Raw Stream流量中对报文头部中的字段进行递增递减等操作，从而构造出很多不同的流量，也就是很多不同的Flow.Stream是用在统计分析中的，一条Stream包含一个唯一的Stream ID，四个字节的Stream ID包含在20字节的思博伦签名字段当中，STC收到数据包首先会检查是否有签名字段，如果有，那么就会接着检查Stream ID的值，STC会基于相同Stream ID的数据包分别进行独立的统计分析。Stream only Generation选项作用是Stream ID如何映射到Flow，例如创建了两条Flow的流量，那么如果勾选上,那么两条Flow会各有一个Stream ID, 也就是两条Stream,每条Flow都可以独立统计，如果不勾选，那么只生成一条Stream，两条Flow会共用一个Stream ID, 合并进行统计。一般的测试场景就是一条Stream会对应多条Flow，方便合并进行统计。勾选后，流量向导中的Frame界面中会显示全部的报文头，包括以太网头部。3.7 Bypass IP Subnet Checking选项如果流量的源和目的IP不在一个网段，默认不勾选的情况下，流量的目的MAC用的是网关的MAC，如果勾选这个选项，虽然源和目的不在一个网段，但是还是使用目的IP的MAC地址。该界面可选，配置跟MPLS和SRV6协议标签绑定相关，由于现在是普通的BGP route的流量, 默认配置就行了。该界面可以配置StreamBlock的名字（1），IP 头部中protocol和QOS字段的值（2），frame Size (Fixed, Random, Increment, Decrement, Auto, iMIX)（3），以及一些选项（4），下面会利用一些篇幅讲解这些选项。5.1 Allow port to generate traffic to itself选项有一种测试场景，Bound Stream的源和目的节点都在同一个仪表端口，也就是流量从发送端口发出到DUT后，DUT把流量原路返回给发送端口，那么勾上这个选项才能正常进行统计。5.2 Expand Stream blocks under ports选项前面讲过了Flow和Stream的概念，这里另外还要讲一下Streamblock概念才能更好理解这个选项，StreamBlock是具有一些共性stream的集合，StreamBlock提高了STC的扩展率和操作效率，能快速方便的配置大量的流。通过这个向导创建后在Traffic Generator主界面显示的也是一行一行的StreamBlock,一行Streamblock可能包含多条Stream。回到Endpoints界面的配置 (图17)，如果端口拓扑选择Backbone, 那么Port1端口会发送流量到Port3和port4，然后这个选项选择“Multiple paths per streamblock”，那么Port1端口只生成一行Streamblock（图18），如果选择“One path per streamblock”，那么Port1端口会生成两行Streamblock（图19），分别对发往不同端口的流量单独创建一行Streamblock。

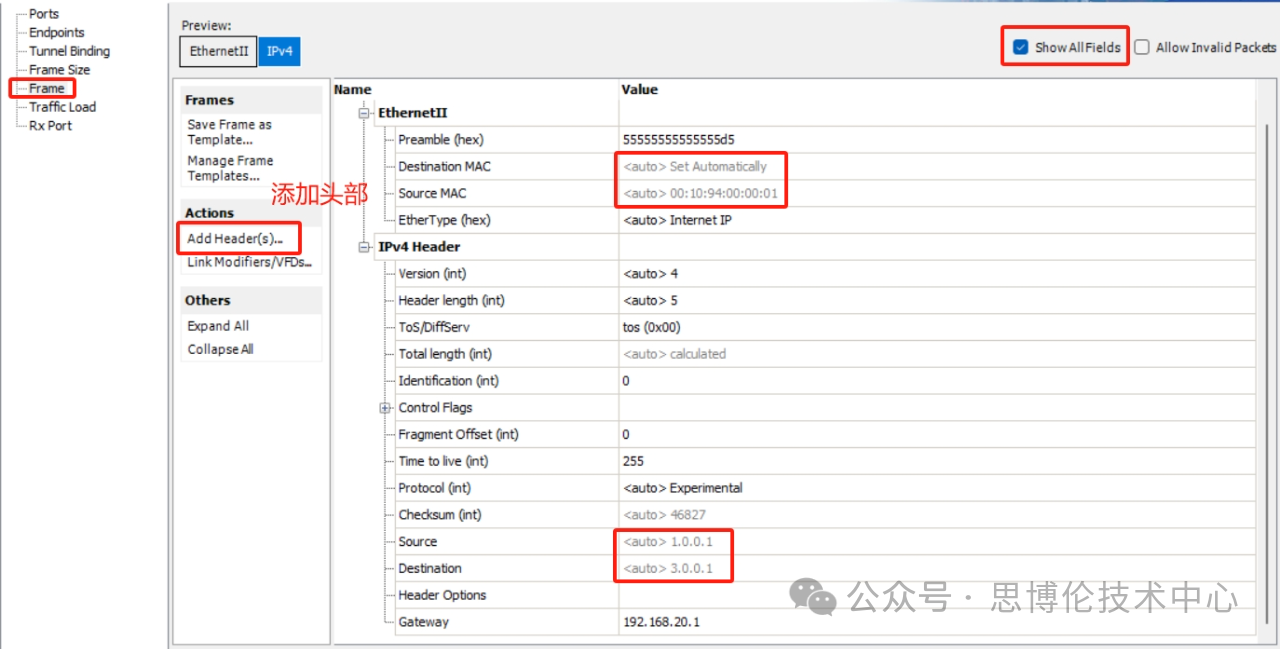

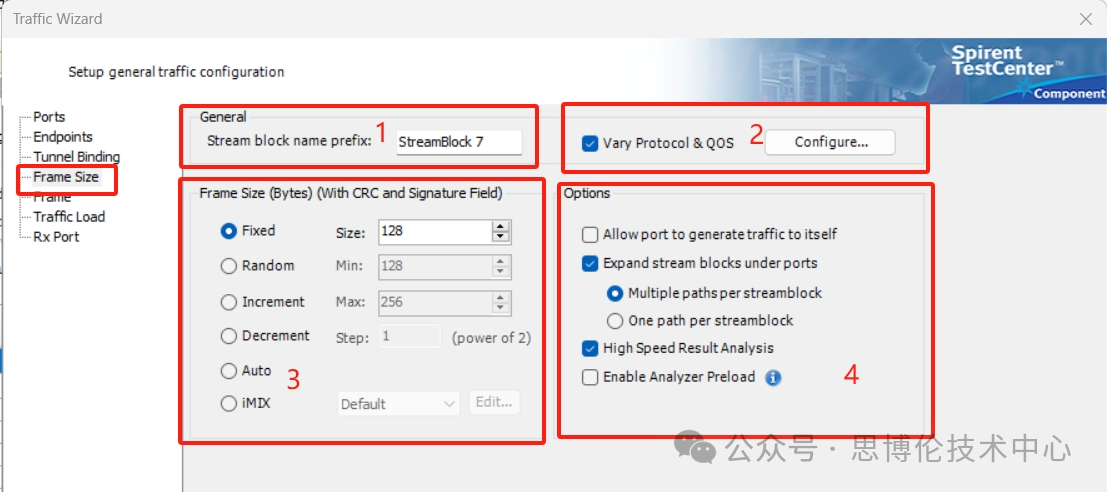

5.3 High Speed Result Analysis选项勾选上，发送和接收数据流都是硬件处理；不勾选，发送和接收都是CPU软件处理。默认是勾选上的，只有特殊情况才不勾选。5.4 Enable Analyzer Preload选项勾选这个选项的目的是让接收端口知道期望收到哪条Stream的数据包，如果接收端口没有收到期望收到的某条Stream的任何数据包，那么它将会为这条Stream统计为100%丢包。勾选 “Show AllFields”显示报文头部的全部字段，Bound Stream流量的报文头部继承了BGP Route的Ethernet和IP头部地址属性，所以这些属性显示的是灰色，无法在这里更改，但其它字段可以进行修改，可以通过点击 “Add Header”, 添加IPV4封装的上层头部，例如TCP/UDP头。

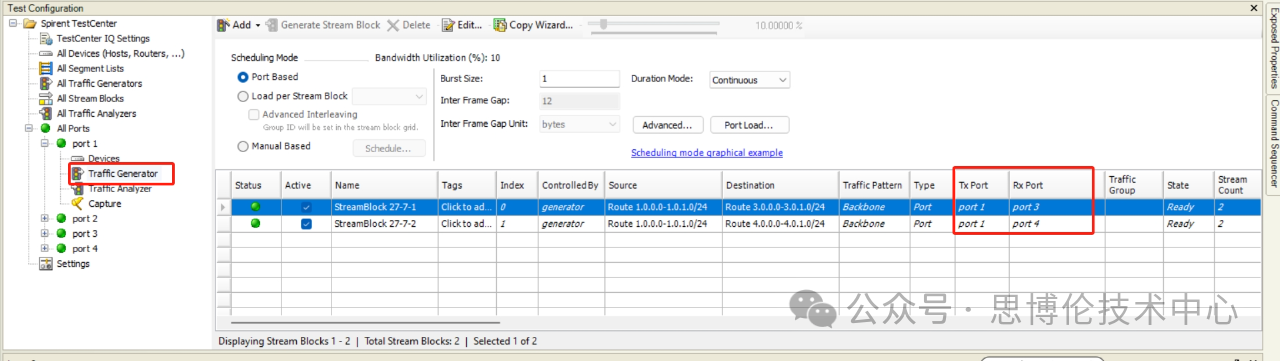

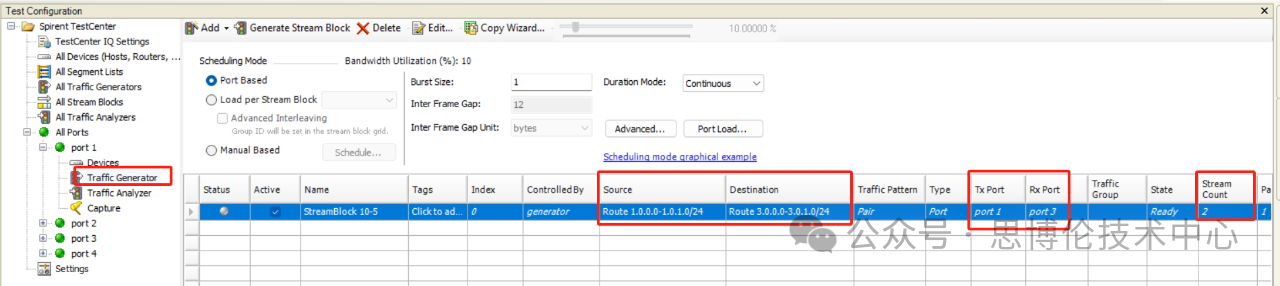

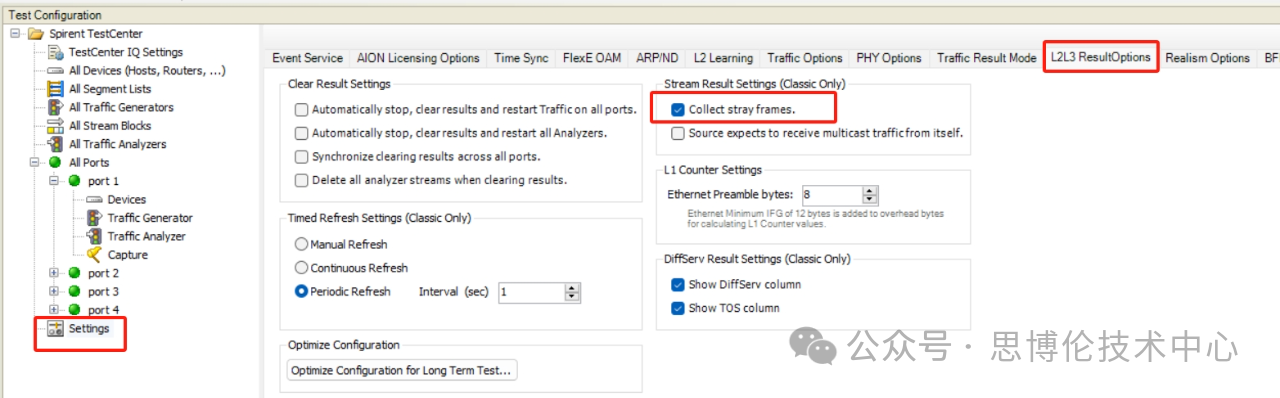

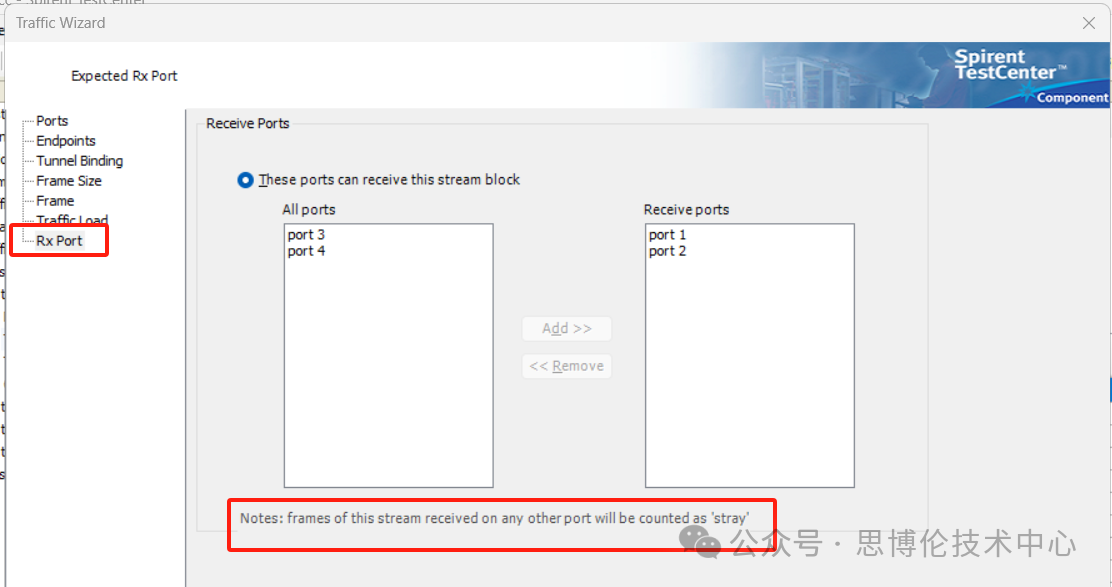

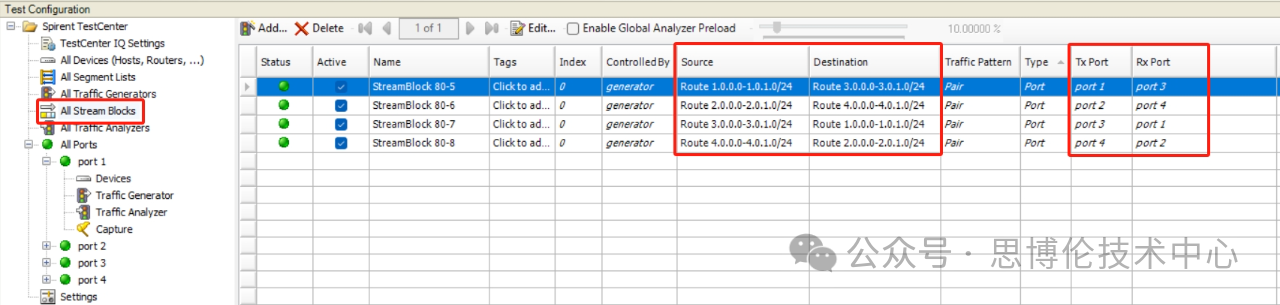

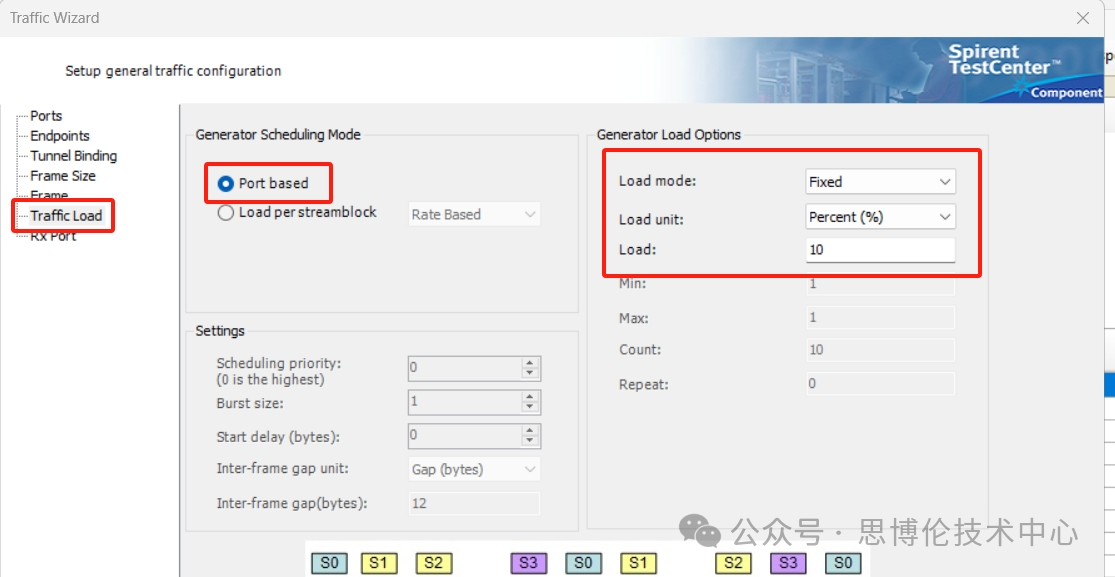

配置流量调度模式和相应的流量负载，流量调度模式分别可以配置为Port based, Rate Based, Priority Based, Manual Based四种，具体四种详细定义需要单独另外文章展开讨论，在这里不做细谈，当前默认配置。8. Rx Port界面选择流量的接收端口(图24)该界面配置可选，添加期望收到该流量的接收端口，根据测试的需要添加，如果添加了Rx Port并在Settings界面勾选 “collect stray frames” 选项（图25），那么如果不是期望的端口收到了该流量的数据包，这些数据包就会被统计为“stray”帧（迷失帧）。9.1 可以通过点击 “All Stream Blocks” 查看全部端口已创建的StreamBlock（图26），或者点击各自端口下的“Traffic Generator” 查看这个端口作为发送端口的StreamBlock（图27）

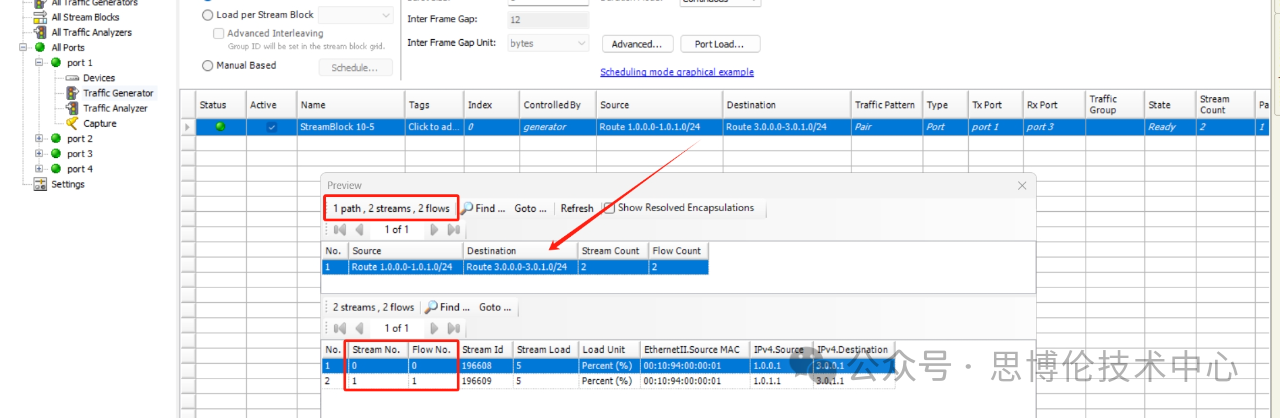

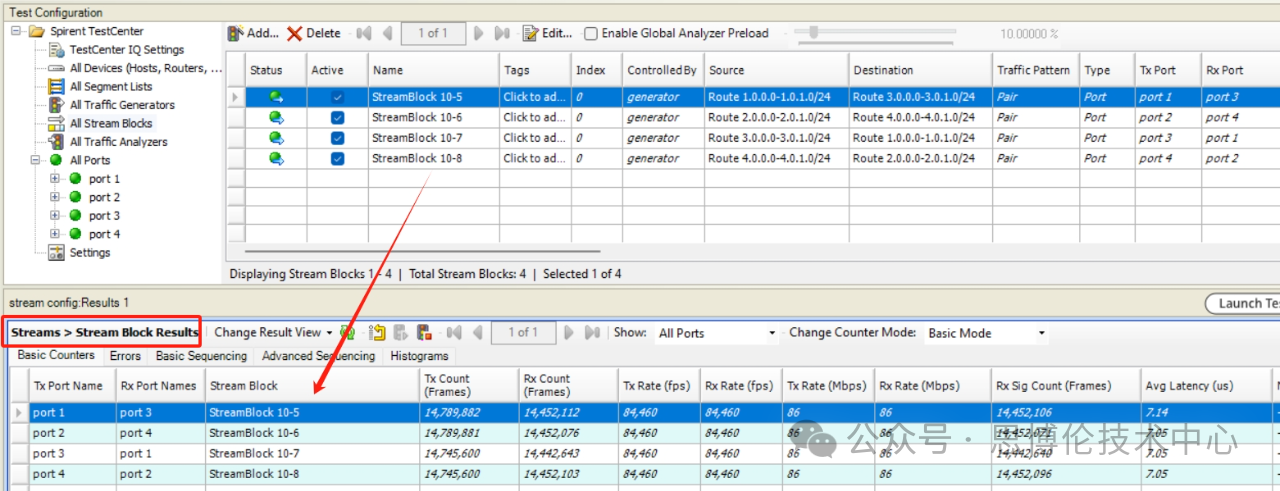

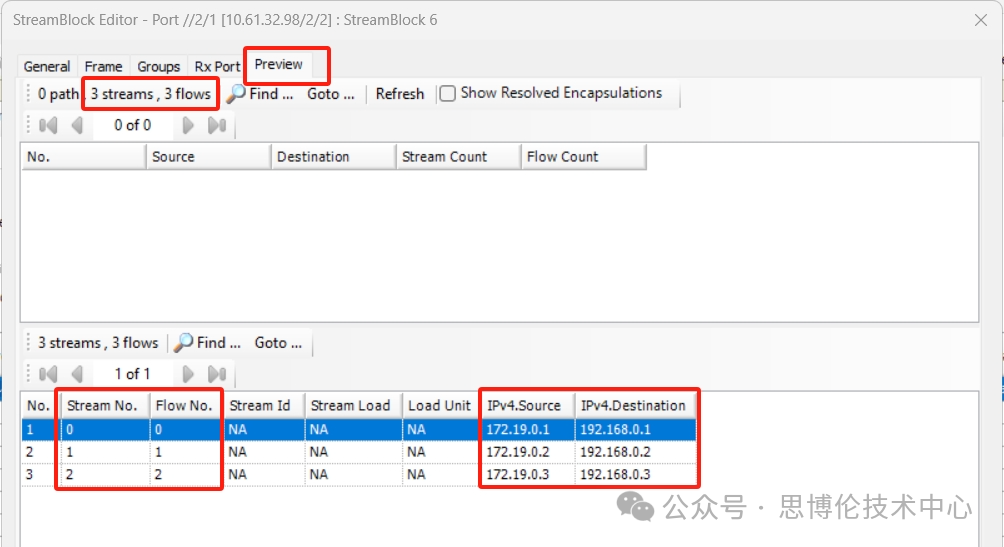

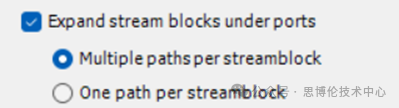

9.2 右键点击某条StreamBlock, 选择Preview, 可以查看这条StreamBlock包含两条Stream, 对应两条Flow (已勾选Stream only generation)10.1 统计结果窗口依次选择“System Views”->“Streams”->“Stream Block Results”，启动BGP Device, 等BGP邻居建立完成，点击发送流量，一共有四个发送端口，每个端口一条Stream Block，那么在这个统计界面（图29）会显示四条Stream Block的统计，统计包含有丢包，乱序，重复包，时延值等等。10.2 统计结果窗口依次选择“System Views”->“Streams”-> “Detailed Stream Results”,因为每一条Streamblock包含两条Stream，那么统计界面会显示总共8条Stream的统计（图30）。

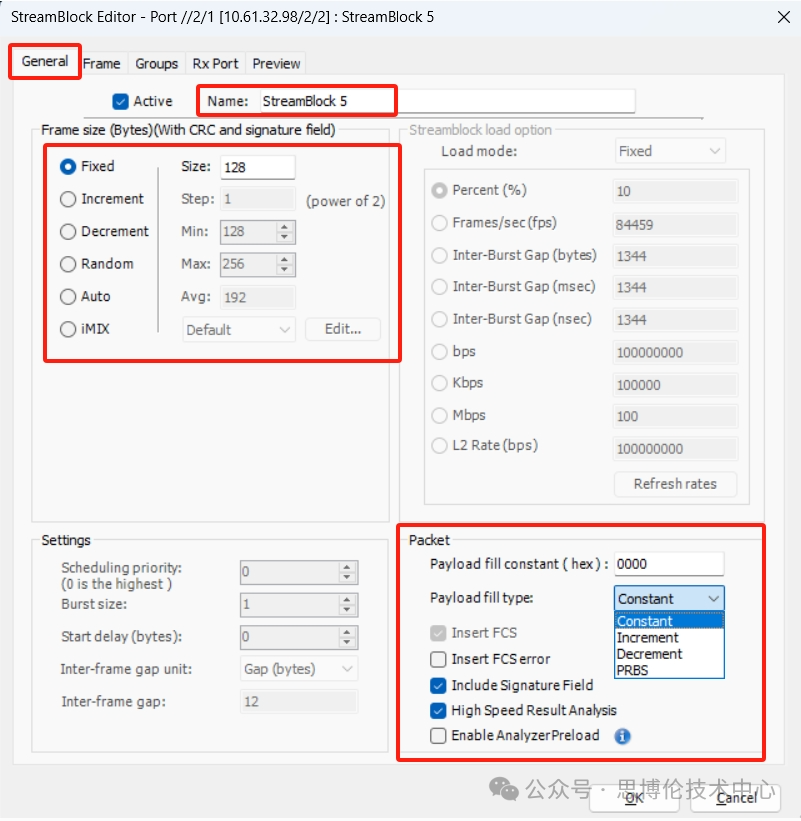

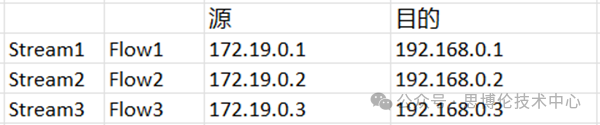

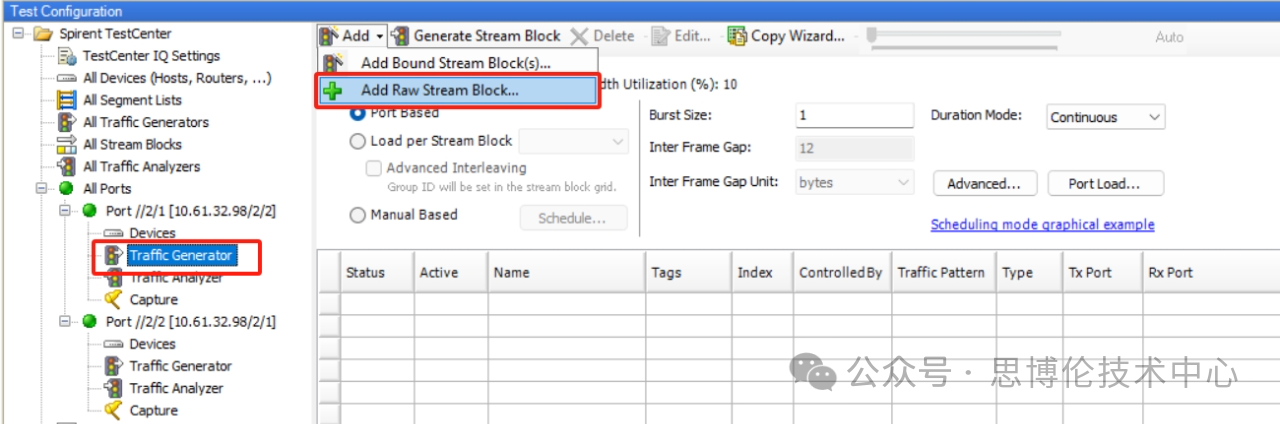

通过上一节创建bound stream流量，我们知道了Flow，Stream, Streamblock的概念，那么下面我将用Raw Stream方式建立一条Streamblock（下表）, 包含三条Stream, 每一条Stream对应一条Flow.1. 占用两个仪表端口，端口1点击"Add Raw Stream Block"两个端口使用光纤直接连接，端口1作为发送流量端口，端口2作为接收统计端口2.1 General页，配置数据帧的Frame Size, Payload- Frame size：Fixed, Increment, Decrement, Random, Auto, iMIX
- Payload fill constant和Payload Fill type: Payload fill constant配置的是payload的前四个16进制数，可以填全0，全1，AAAA，5555，0F0F, FFFF，剩余的payload填充由Payload fill type决定，可以配置Constant, Increment, Decrement, PRBS
- Insert FCS error: 是否发送FCS error帧
- Include Signature Field: 发送的数据帧payload是否带20字节的思博伦签名字段

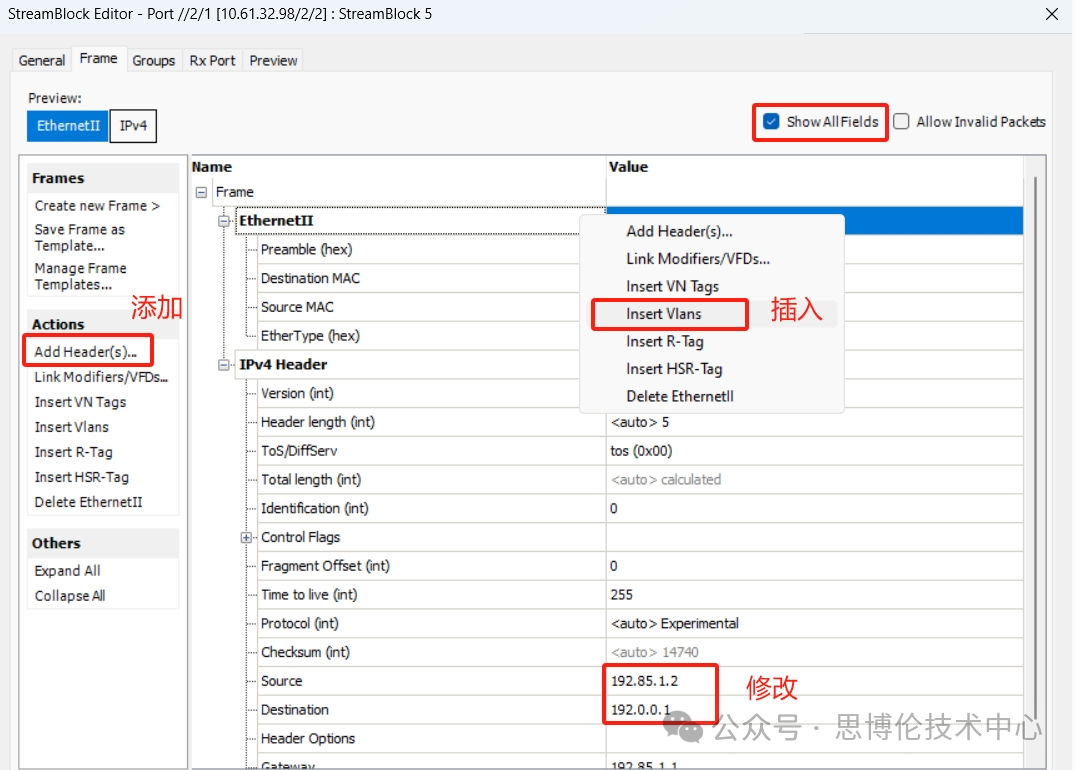

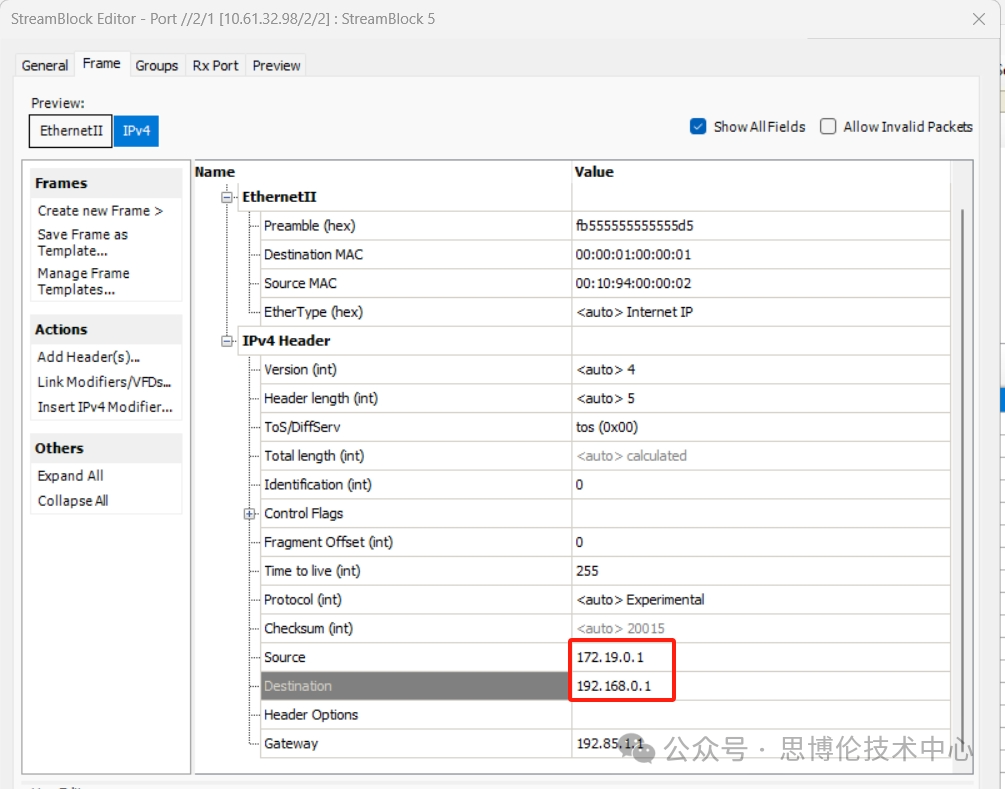

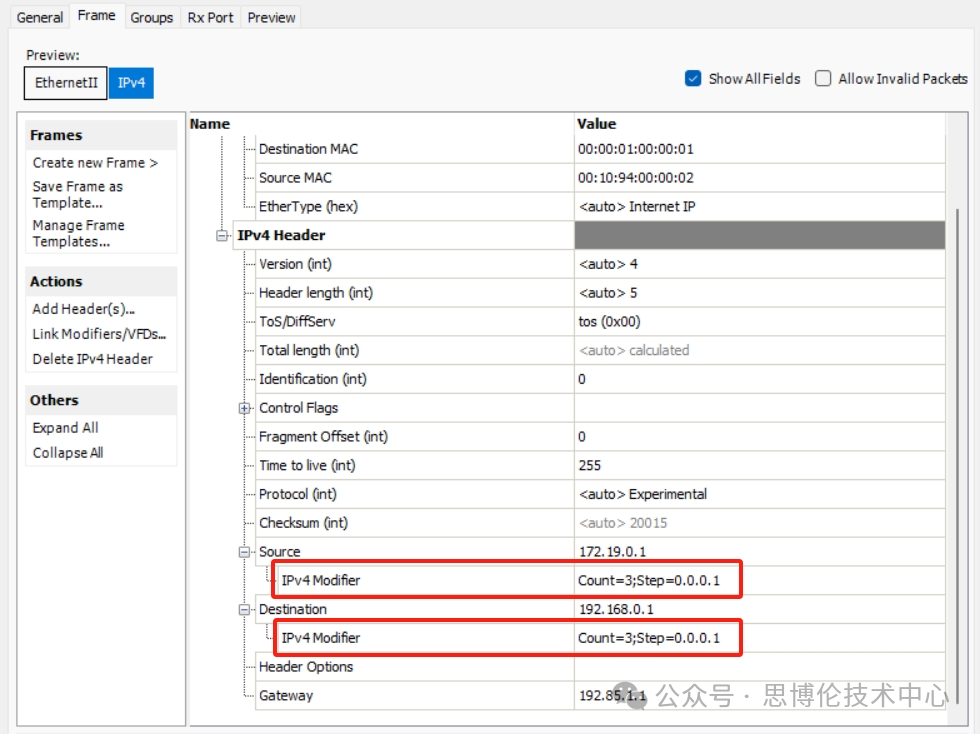

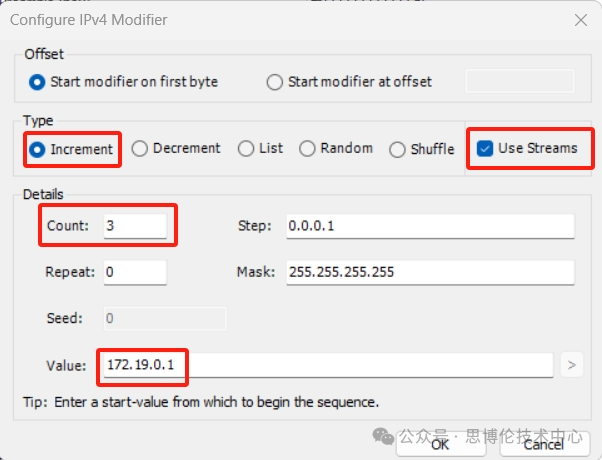

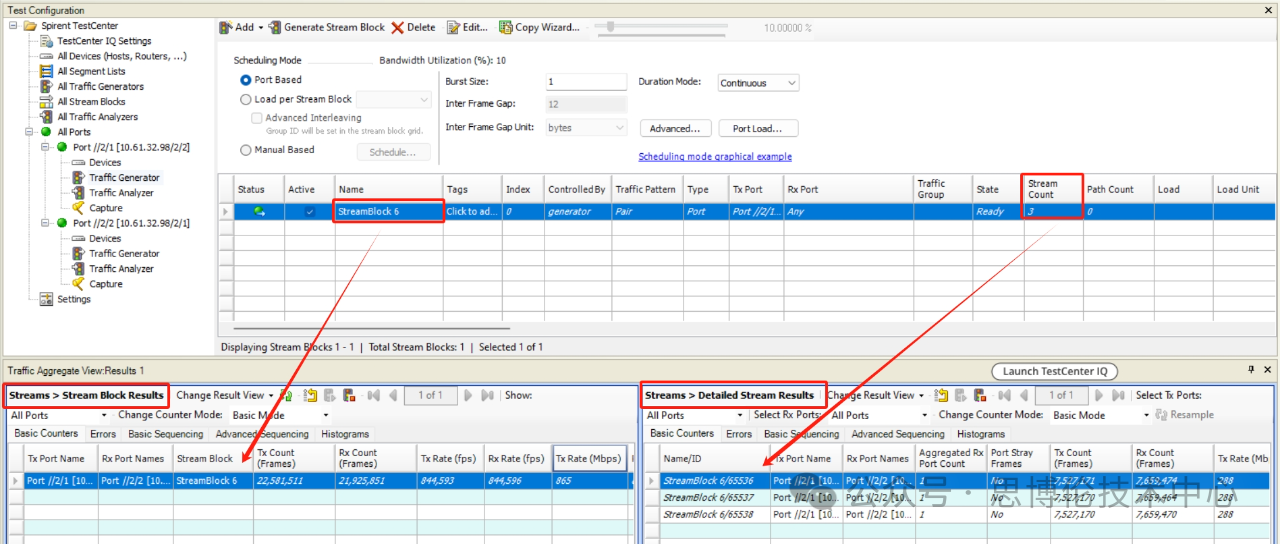

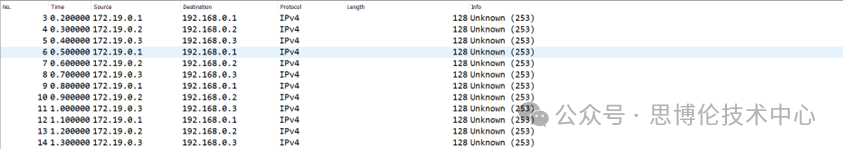

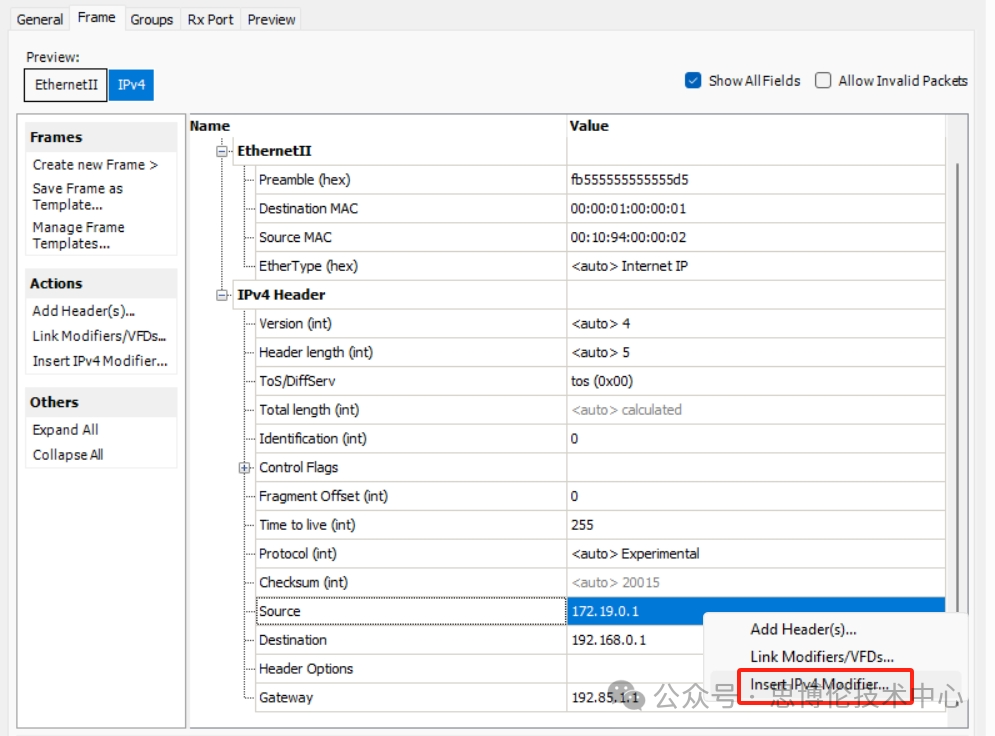

a. 默认是EthernetII+IPV4封装，可以通过删除，添加，插入，修改等操作得到需要的各种头部和字段c. 右键点击Source，选择Insert IPv4 Modifier选择increment递增，递增数目Count是3，选择Use Streams （该选项功能同Bound Stream向导中的“Stream only Generation”），点击OKe. 按照同样步骤给Destination添加递增选项，最终显示如下图在左右统计窗口同时打开“Stream Block Results”和“Detail Stream Results”在端口2中进行抓包，下面是实际发送的数据包，可以查看到是仪表是轮询着发送三条flow的数据包
