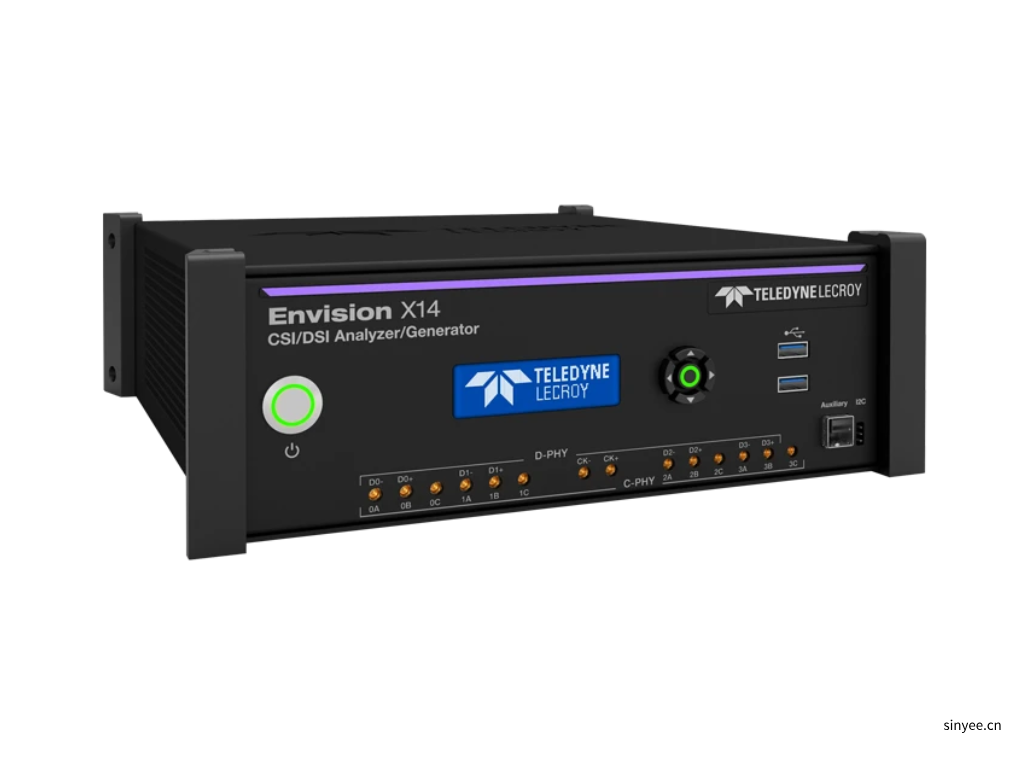

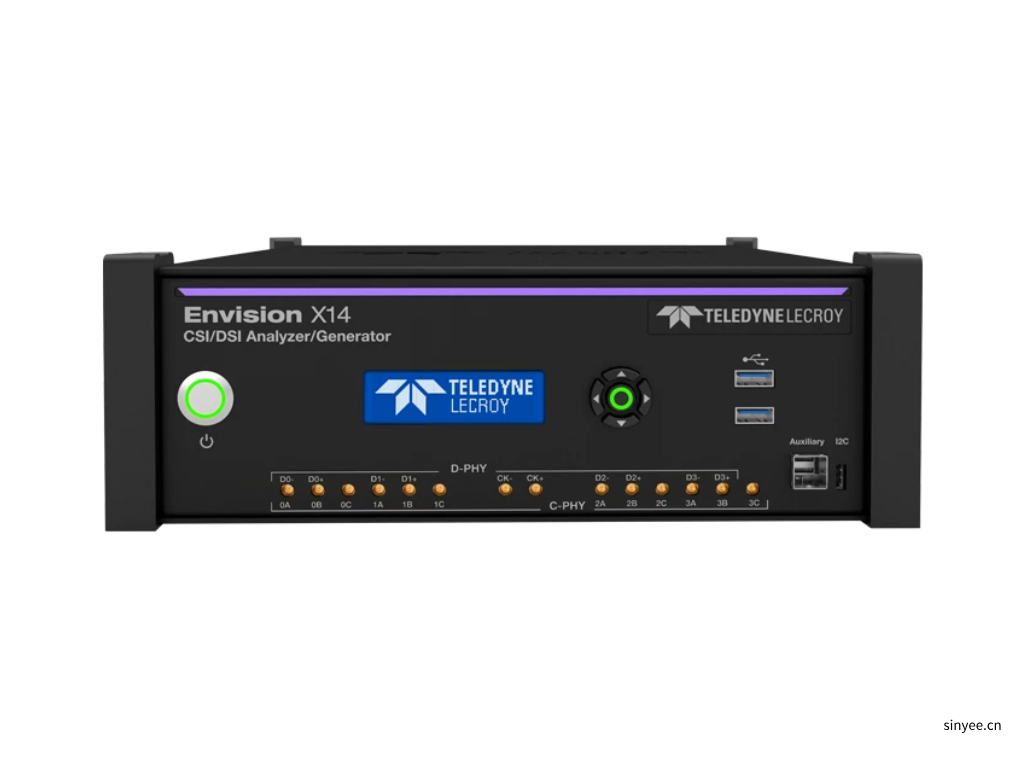

MIPI C-PHY/D-PHY 分析仪和发生器

型号：Envision X14

MIPI 联盟定义了多个串行 PHY，用于移动和移动影响的环境，如智能手机、汽车、增强和虚拟现实以及物联网。

在线咨询

服务热线 0755-83248861

产品描述

概述

Teledyne LeCroy 的 Envision X14 分析仪和生成器平台在单一解决方案中提供对 MIPI C-PHY/D-PHY 以及 CSI-2 和 DSI-2 规范的全面支持。

- Envision X14 分析器捕获实用程序可对 C-PHY 和 D-PHY 层上的 MIPI 相机和显示协议进行深入分析。 X14 分析仪可以定位为测试 CSI-2 或 DSI-2 流的端点，也可以接入 CSI-2 或 DSI-2 设备与主机之间进行被动监控和分析。这 Envision X14 通过其丰富的创新功能来确保快速的洞察时间，用于调试分析以及识别和解决难以捉摸的协议错误。

- Envision X14 Analyzer 还将为 CSI-2 和 DSI-2 提供集成的 MIPI 一致性测试规范 (CTS) 套件。该 CTS 套件将提供对所有相机和显示模式、数据包类型和视频格式的检查，包括高速和低功耗模式。

Teledyne LeCroy 的 Envision X14 视频生成器（“Exerciser”）是一款适用于 MIPI 相机和显示协议的多功能且灵活的工具。像 Envision X14 分析仪，练习器提供了一套丰富的创新功能，用于生成 DSI-2 和 CSI-2 数据包、帧和图像。这 Envision X14 Examer 可配置为生成具有各种颜色模式、采样率和帧时序等的 CSI-2 或 DSI-2 图像和视频流。

主要功能

以下是该功能和优点的列表 Envision X14 分析器和生成器。

分析仪

来源分析

深度协议捕获和分析所有数据包类型和数据格式、命令和视频模式、高速和低功耗读写模式以及支持的 DCS。

显示流压缩 (DSC)

解码来自 DSI 主机的传入 DSC 加密内容，包括解析图片参数集 (PPS) 元数据参数。

数据率

对于 D-PHY 每个数据通道的 D-PHY 数据传输速率为 9.0 Gbps – 可从 1-4 个数据通道扩展。对于 C-PHY 6.0 GSps 每个数据通道的 C-PHY 数据传输速率 – 可从 1-3 个三重奏/数据通道扩展。

被动监控

使用焊接探针被动监控和捕获设备和主机之间的流量。

协议验证

PHY 级和协议级事件，包括低功耗、高速突发和读/写。

基于事件的捕获

复杂的基于事件的事务捕获具有 2.5ns 事件时序分辨率，可进行详细的自检和调试。

调试分析

对接收到的数据和错误进行调试和分析统计，包括CRC、ECC、SoT和EoT等。

外部触发输入/输出

根据数据包结构或事件触发外部设备；从外部设备上的事件触发捕获。

一致性测试套件

CSI-2 和 DSI-2 的一致性测试规范 (CTS)，用于根据规范评估您的设备。

发电机（练习器）

MIPI 相机串行接口 (CSI-2) 规格

创建并生成所有数据包类型、数据格式和帧时序。还生成相机控制接口 (CCI) 响应。

MIPI 显示串行接口 (DSI-2) 规范

生成各种分辨率和时间的图像和帧流。

数据率

D-PHY 支持每个数据通道 9.0 Gbps 的数据传输速率 - 可从 1-4 个通道扩展。 C-PHY 支持 6Gs/s - 可从 1-3 通道扩展。

详细协议检查

PHY 级和协议级事件，包括低功耗和写入/读取。

高级触发

启动和停止生成协议事件、数据模式和外部触发器。

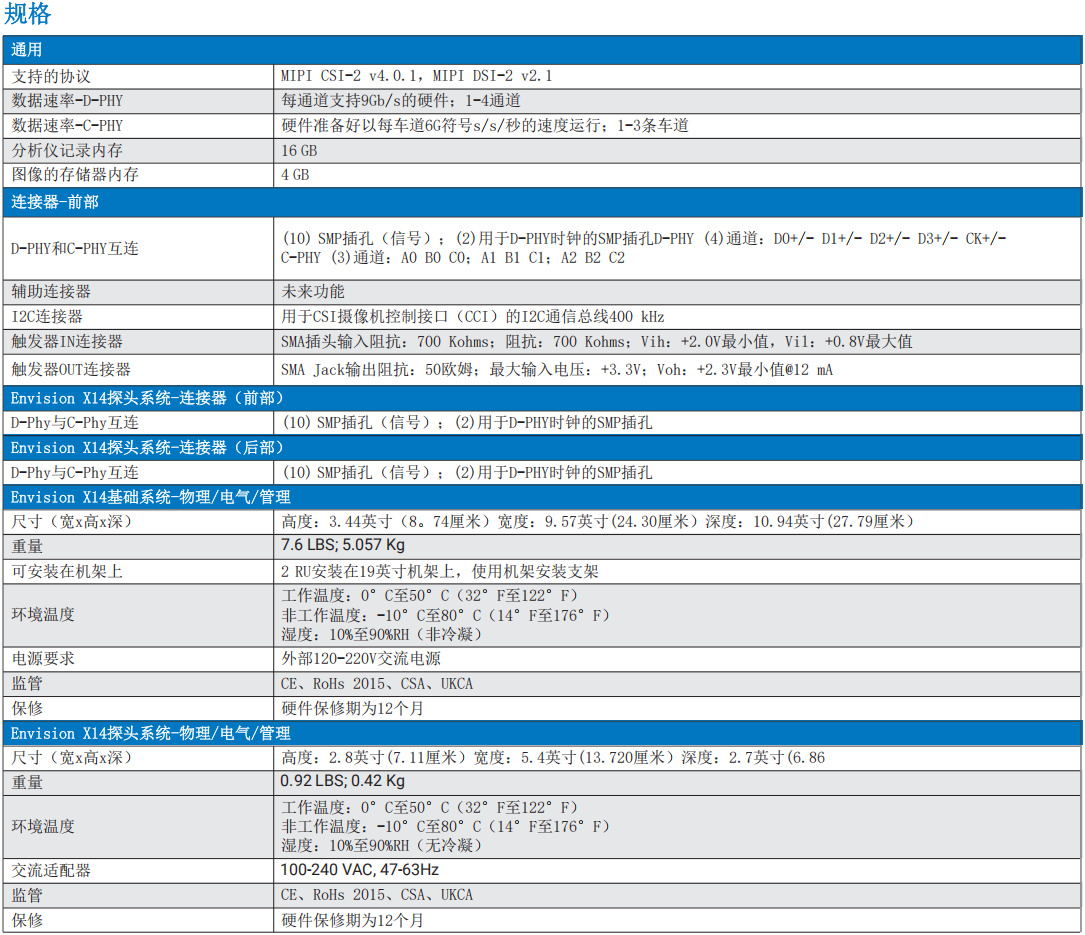

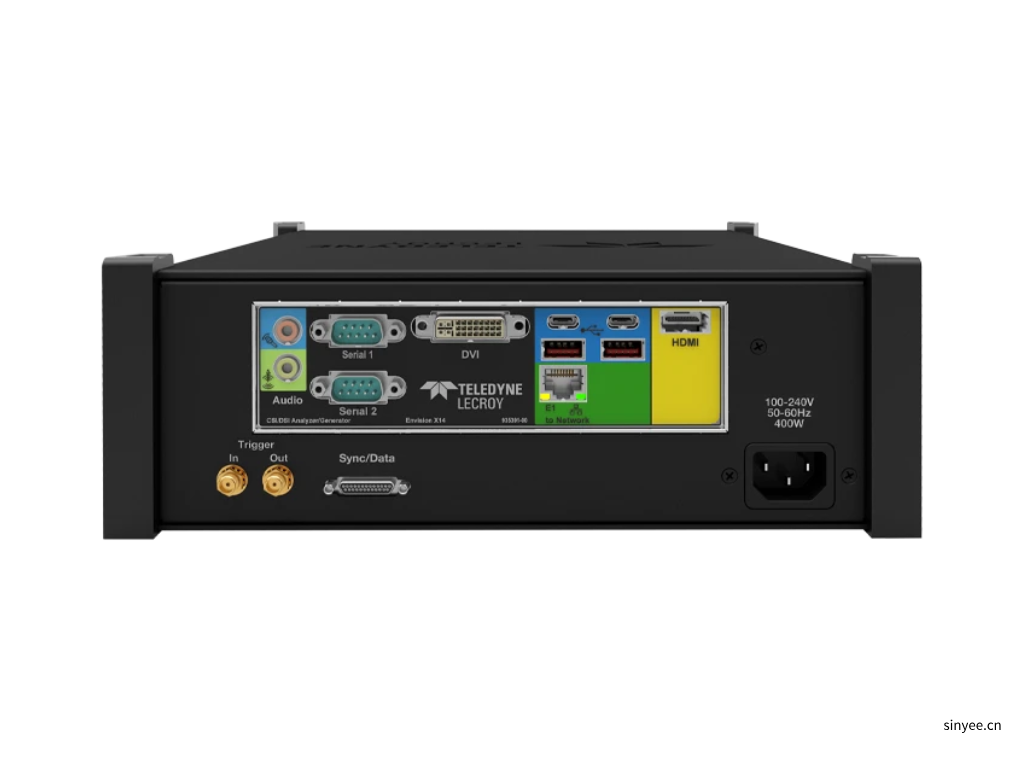

外部触发输入/输出

使用 Teledyne LeCroy Envision X14 用于生成任何事件并切换示波器或逻辑分析仪（通过 SMA 连接器）。
