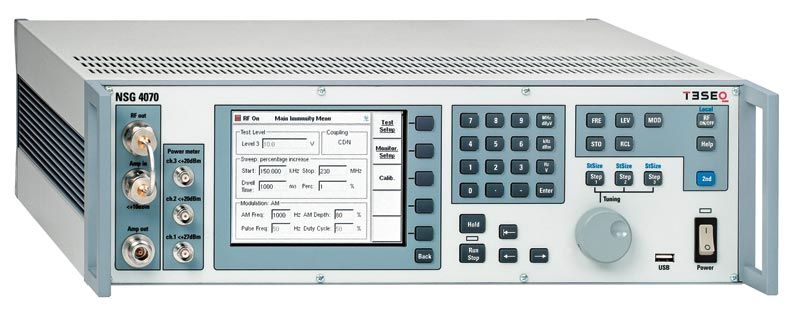

NSG 4070

NSG 4070，即NSG 2070的改进版 — 多功能EMC抗扰度测试系统。NSG 4070具有极广

的频率范围（从9 kHz至1 GHz）、使用外部或内部放大器的模块结构，因此它的应用范围

很广：包括按照IEC 61000-4-6进行的测试，各种大电流注入应用，在IEC 61000-4-3、IEC

61000-4-20、IEC 61000-4-21应用中作为测试系统的信号发生器和功率计等。由于具有强大

并易操作的固件，NSG 4070无需外部电脑和控制软件控制即可独立工作，当然，也可以以

远程控制对它进行系统操作。将USB存储器插入面板，便可传输并保存最新的测试和测量

数据以生成测试报告

信号发生器

射频

频率范围： 9 kHz – 1 GHz

分辨率： 1 Hz

参考频率： 参考频率输出：10 MHz

射频电平

电平范围： -60 dBm – +10 dBm

分辨率： 0.1 dB

设定时间： 10 ms

调幅

调制深度： 0 – 100%

调制频率范围： 1 Hz – 50 kHz

频率分辨率 1 Hz

脉冲调制

升/降时间（10%/90%）： < 1 μs

调制频率范围： 1 Hz – 50 kHz

频率分辨率： 1 Hz

占空比： 10% – 90%

外部调制

延迟时间： < 1 μs / 180°

周期： 最少20 μs

脉冲宽度： 最少10 μs

功率计

频率范围： 9 kHz – 1 GHz

线性测量范围

通道1： -15 dBm – +27 dBm

通道2、3 -25 dBm – +20 dBm

最大输入/无损伤

通道1-3： +28 dBm

底噪声： 大于测量范围以下6 dB

输入回波损耗： >20 dB（低于500 MHz时）、>17 dB（500 MHz – 1 GHz）

连接器： BNC插座、50 Ω
