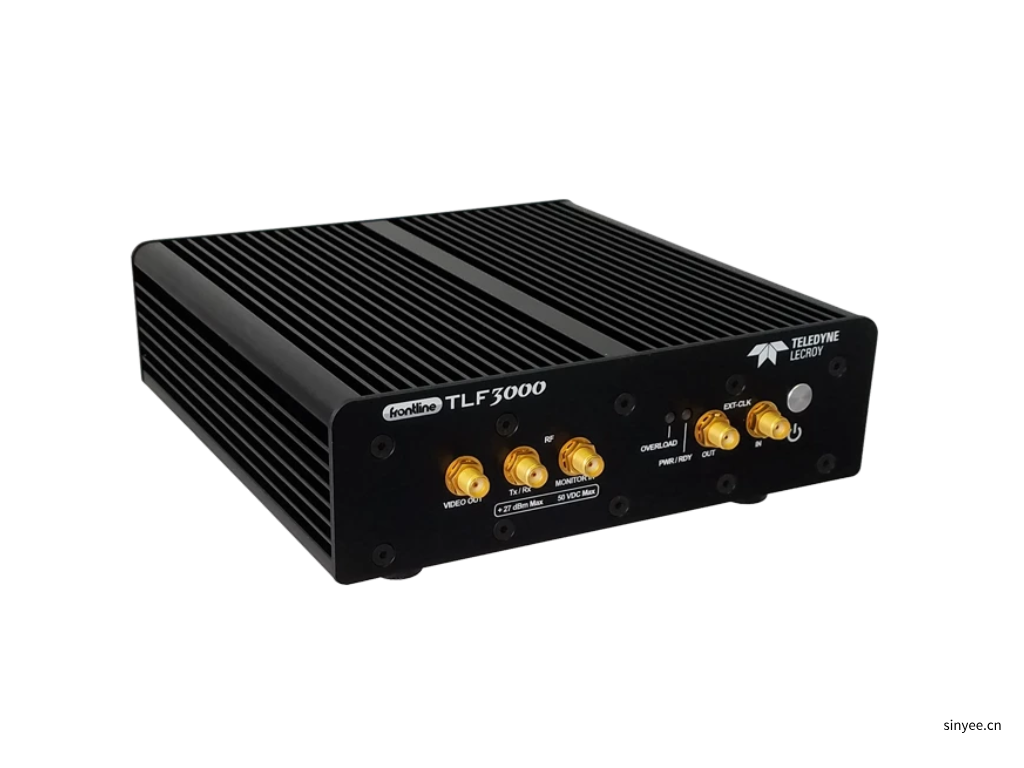

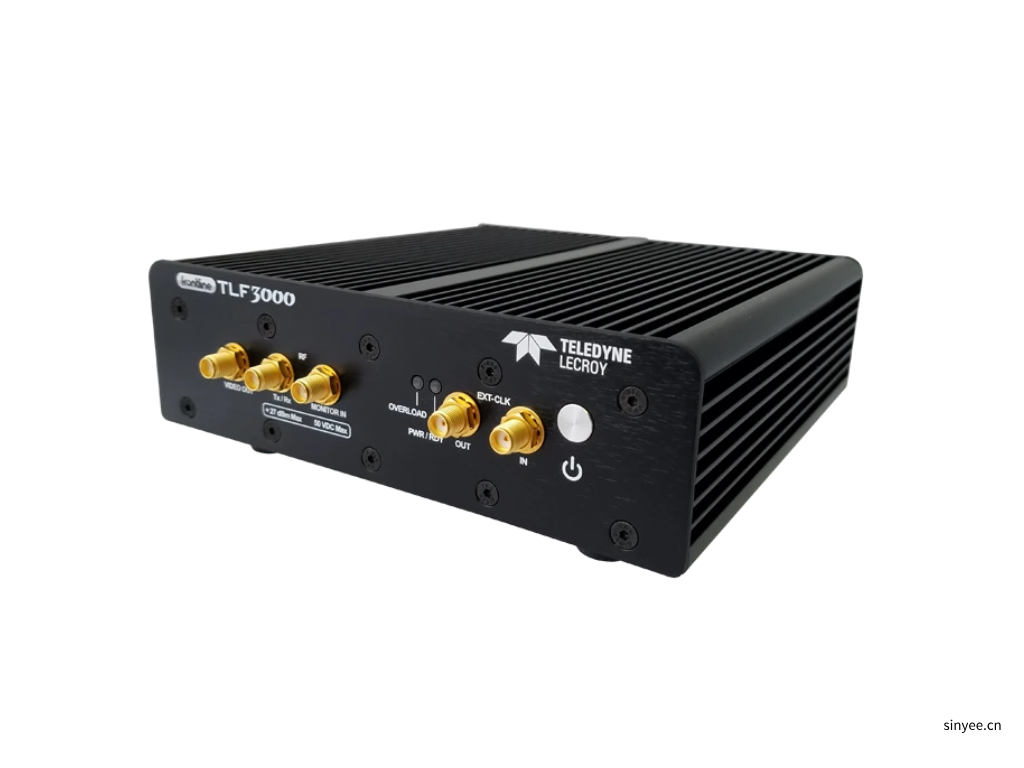

TLF3000蓝牙射频综测仪
型号：TLF3000
提供运行在 2 4GHz ISM 频段的发射器和接收器的全面测试。
相应技术：经典蓝牙 (BR/EDR)
相应技术：低功耗蓝牙 （BLE）
相应技术：802.15.4
在线咨询
服务热线
0755-83248861
分享至
产品描述
概述
TLF3000 RF PHY 测试仪是一款宽带、超高动态范围 工作于2.4 GHz采用软件定义无线电接工作机制的信号分析仪和信号发生器。 它捕获并分析整个 2402-2480 MHz 频带，同时在一个功能强大的软件包中提供 RF PHY 测试、信号生成和信号分析。
TLF3000 是一个高度便携和灵活的测试平台，由于独特的并行架构，可以比传统射频测试系统更快地执行测试。
传统上，无线产品制造商面临的一项重大挑战是对 RF 接口进行全面测试所需的大量测试设备和测试设置时间。 通常，直到将产品提交给资格测试机构进行测试后，问题才会被发现。 TLF3000 采用一个便携式封装，无需多台射频 测试设备，并简化了执行 Bluetooth SIG RF PHY 规范中的测试用例所需的测试设置。 TLF3000 将脚本化 PHY 测试仪、分组信号生成、带内和带外干扰器以及信号分析仪组合到一个盒子中。
TLF3000 硬件支持多种不同的许可选项，涵盖不同的射频技术和测试用例。
开发版本配置
开发人员配置包括一个易于使用的 GUI，用于测试实验室/开发人员环境的 PHY 层测试，为以下技术提供迭代测试和预一致性测试：
► 低功耗蓝牙 （BLE）
► 蓝牙经典 (BR/EDR)
► 802.15.4

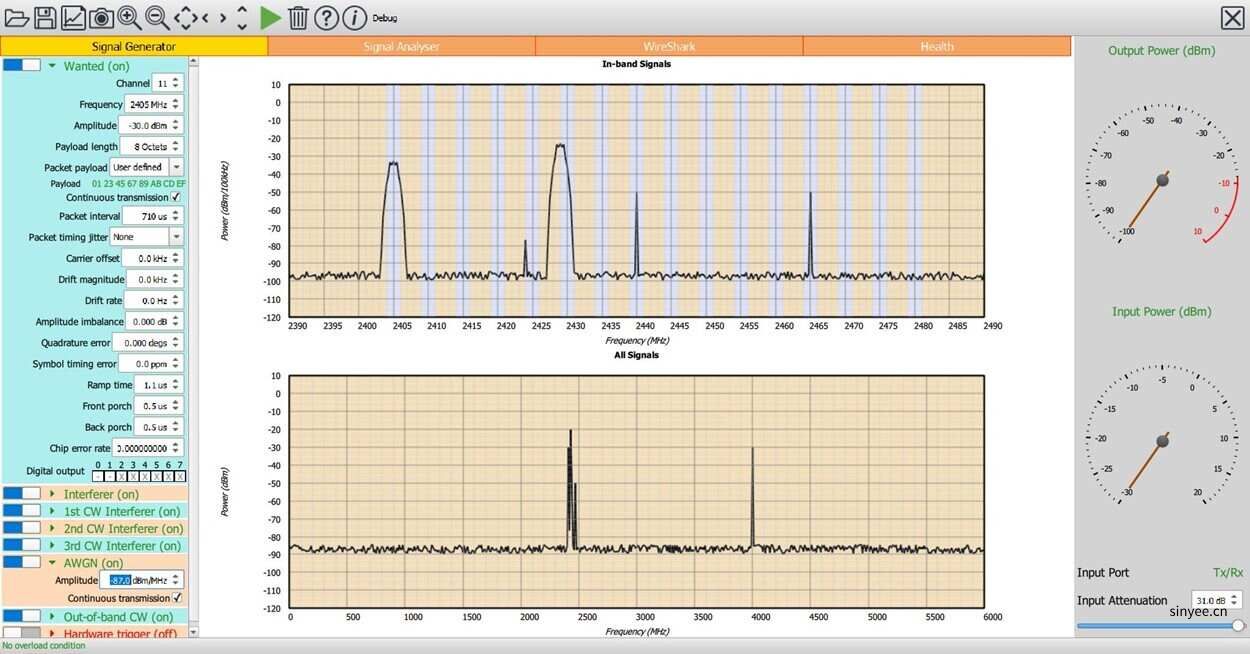

GUI 提供对嵌入式 RF PHY 测试脚本的访问，以执行来自 Bluetooth SIG BR/EDR 和低功耗 RF 测试规范的测试用例。 用户可以选择所有或单个测试用例来创建自己的测试脚本文件。 GUI 使用户能够按照规范默认参数运行测试用例，但它也提供了定制测试参数的能力，以便可以在测试规范的限制之外对 DUT 进行测试。
主要特点和优点
► 支持 TCRL 2023-1 中列出的所有蓝牙测试用例
► 支持所有 RF-PHY 测试用例
► 符合所有采用的蓝牙核心规范
► 快速 - 2 秒启动时间，带内发射测试在 2.5 毫秒内完成
► 完全可配置的测试覆盖率和测试时间
► 对实时链路执行 RF-PHY 测试
► 简单直观的 GUI 快速识别故障
► 单一信号路径消除了对多个混频器的需要
► 独立运行工程模式 - 测试脚本可以存储在 USB 记忆棒，并且插入到TLF就可以脱离PC进行工作运行测试用例。
