型号：FSVA

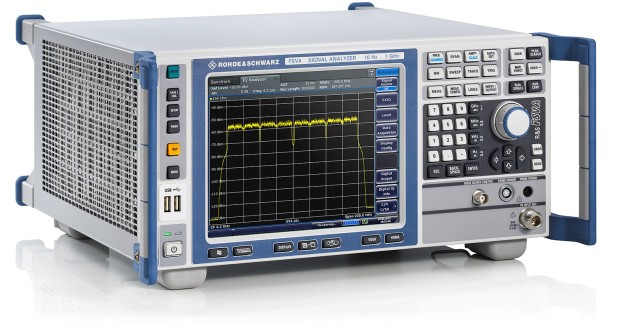

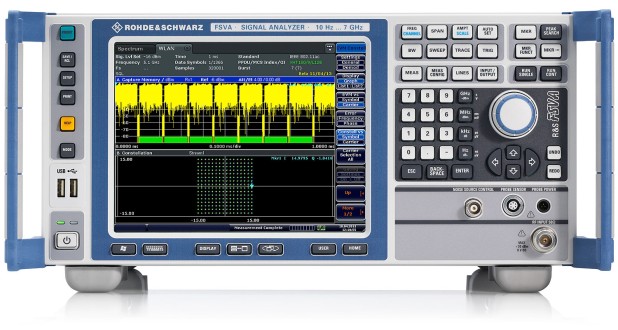

R&S®FSV 及 R&S®FSVA 属于多功能信号及频谱分析仪产品系列，适用于参与射频系统的开发、生产、安装以及维修的用户。
在线咨询
服务热线
0755-83248861
分享至
产品描述
简介
R&S®FSV 及 R&S®FSVA 属于多功能信号及频谱分析仪产品系列，适用于参与射频系统的开发、生产、安装以及维修的用户。
高动态范围及低相位噪声使 R&S®FSVA 成为理想的仪器，适用于要求严苛的频谱测量，比如使用 R&S®FSV-K40 选件进行有关窄带信号的 ACLR 测量以及相位噪声测量。
可选 YIG 预选器旁路支持在仪器的全频率范围内（最高 40 GHz）进行最高 160 MHz 的信号分析。
结合基于 PC 的 R&S®VSE 信号分析软件及 R&S®VSE-K6 脉冲测量选件，R&S®FSVA 信号与频谱分析仪可提供深入的脉冲分析解决方案。该软件可以显示所有相关的参数（比如脉宽、脉冲周期、脉冲上升及下降时间、脉冲内功率下降以及脉间相位调制），并且生成跨多个脉冲的趋势分析。
主要特点
· 频率范围最高为 4/7/13.6/30/40 GHz
· 最高 160 MHz 信号分析带宽

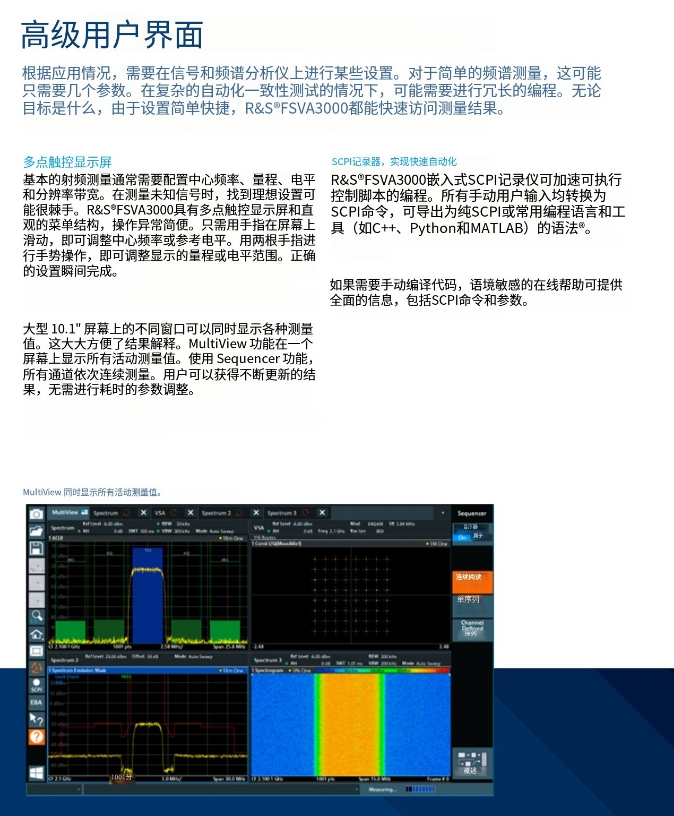

· 基于触摸屏的用户界面，操作便捷直观
· 0.4 dB 电平测量不确定性（最高 7 GHz）
· 低显示平均噪声电平 (DANL)（例如，R&S®FSVA 的 DANL 通常为 –168 dBm (1 Hz)）
· 高三阶截止点 (TOI)（例如，R&S®FSVA 的 TOI 通常为 20 dBm）
· 极低的相位噪声（例如，在 1 GHz 载波频率及 10 kHz 偏置下，R&S®FSVA 的相位噪声通常为 –118 dBc (1 Hz)）
· 涵盖相位噪声、噪声系数、矢量信号分析、模拟解调、EMI 诊断的通用测量应用
· 支持 LTE（包括 LTE Advanced）、WLAN（包括 IEEE 802.11ac）、WCDMA/HSPA+、TD-SCDMA、GSM/EDGE、CDMA2000®/1xEV-DO、Bluetooth® 的无线测量应用
· 在使用谐波混频器的情况下，频率最高达 500 GHz
· 使用可拆固态盘或硬盘驱动器，以确保测试数据的机密性
R&S®FSV信号频谱分析仪规格：
| 频率 | ||
| 频率范围 | R&S®FSV4 | 10 Hz 至 4 GHz |
| R&S®FSV7 | 10 Hz 至 7 GHz | |
| R&S®FSV13 | 10 Hz 至 13.6 GHz | |
| R&S®FSV30 | 10 Hz 至 30 GHz | |
| R&S®FSV40 | 10 Hz 至 40 GHz | |
| 参考频率的老化 | 1×10-6 | |
| 带 R&S®FSV-B4 选件 | 1×10-7 | |
| 带 R&S®FSV-B14 超高精度参考频率选件 | 4×10-9 | |
| 分辨率/带宽 | ||
| 分辨率带宽 | 标准扫描 | 1 Hz 至 10 MHz |
| 标准扫描，零跨度 | 1 Hz 至 10 MHz，20 MHz，28 MHz1) 40 MHz 可选 | |
| FFT 扫描 | 1 Hz 至 300 kHz | |
| 信道滤波器 | 100 Hz 至 5 MHz | |
| EMI 滤波器 | 200 Hz，9 kHz，120 kHz，1 MHz | |
| 视频滤波器 | 1 Hz 至 10 MHz，20 MHz，28 MHz，40 MHz1) | |
| 信号分析带宽 | 28 MHz1) | |
| 带 R&S®FSV-B70 选件 | 40 MHz2) | |
| 带 R&S®FSV-B160 选件 | 160 MHz3) | |
| 显示平均噪声电平 (DANL) | ||
| DANL（1 Hz 带宽） | 1 GHz | –152 dBm，–155 dBm（典型值） |
| 3 GHz | –150 dBm，–153 dBm（典型值） | |
| 7 GHz | –146 dBm，–149 dBm（典型值） | |
| 13 GHz | –148 dBm，–151 dBm（典型值） | |
| 30 GHz | –144 dBm，–147 dBm（典型值） | |
| 40 GHz | –136 dBm，–139 dBm（典型值） | |
| 带前置放大器， R&S®FSV-B22 选件 | 1 GHz | –162 dBm，–165 dBm（典型值） |
| 3 GHz | –160 dBm，–163 dBm（典型值） | |
| 7 GHz | –156 dBm，–159 dBm（典型值） | |
| 带前置放大器， R&S®FSV-B24 选件 | 10 GHz | –164 dBm，–167 dBm（典型值） |
| 30 GHz | –159 dBm，–162 dBm（典型值） | |
| 40 GHz | –154 dBm，–156 dBm（典型值） | |
| 互调 | ||
| 三阶截止点 (TOI) | f < 3.6 GHz | +13 dBm，+16 dBm（典型值） |
| 3.6 GHz 至 30 GHz | +15 dBm，+18 dBm（典型值） | |
| WCDMA ACLR 动态范围 | ||
| 无噪声补偿 | 70 dB | |
| 有噪声补偿 | 73 dB | |
| 相位噪声 | ||
| 1 GHz 载波频率 | 10 kHz 载波偏移 | –106 dBc (1 Hz)，–110 dBc (1 Hz)（典型值） |
| 100 kHz 载波偏移 | –115 dBc (1 Hz) | |
| 1 MHz 载波偏移 | –134 dBc (1 Hz) | |
| 总体测量不确定性 | ||
| 3.6 GHz | 0.29 dB | |
| 7 GHz | 0.39 dB | |
| R&S®FSV-B9 跟踪发生器 | ||
| 频率范围 | R&S®FSV4 | 100 kHz 至 4 GHz |
| R&S®FSV7/13/30/40 | 100 kHz 至 7 GHz | |
| 频率偏移 | 最高 1 GHz | |
| 电平范围 | –60 dBm 至 0 dBm | |
