是德N9000B信号分析仪9 kHz 至 26.5 GHz
型号：N9000B CXA
N9000B CXA 信号分析仪 主要特性和功能利用领先的信号分析工具，应对基本的信号表征
在线咨询
服务热线
0755-83248861
分享至
产品描述
N9000B CXA 信号分析仪
9 kHz 至 26.5 GHz
掌握工业通信和物联网信号分析的核心要素
N9000B CXA 信号分析仪是是德科技 X 系列中的一款低成本入门级信号分析仪，专为工业 通信和物联网应用提供基本的信号分析能力。N9000B CXA 传承了 X 系列的强大功能和 久经考验的测量技术，是一个可靠的频谱和信号分析平台，可满足您的各种需求：射频 设计验证、工程、制造和维修服务等等。
一款灵活、可扩展的测试平台
如果您除了需要频谱分析之外还想更深入地洞察自己的设计，CXA 可以轻松扩展其功能， 包括模拟/数字解调、噪声系数、EMI 发射、LoRa、NB-IoT 信号分析等，从而妥善保护 您的投资。所有这些扩展功能都可以通过 X 系列应用软件轻松激活。
为您的测试台配上 CXA 信号分析仪的三大理由
卓越的性能让您能够信心十足地完成每次测量
• 频率范围：9 kHz 至 3/7.5/13.6/26.5 GHz
• 经过完全校准的内部前置放大器，频率最高达到 26.5 GHz
• 分辨率带宽：1 Hz 至 8 MHz
• 显示平均噪声电平（1 GHz 时）：-163 dBm/Hz
• 三阶截获（1 GHz 时）：+17 dBm
• 总体绝对幅度准确度（1 GHz 时）：± 0.5 dB
• 相位噪声（1 GHz，10 kH)
图 1. 轻松检测低电平和相邻信号
可扩展的应用软件帮助您更深入地洞察自己的设计
为 CXA 搭配上的应用软件就可以满足您 不断升级的测试需求：
• EMI 预兼容测试特性：CISPR16-1-1 带宽、准峰值 检波器、极限线和幅度校正因子，以及简单易用的 仪器预设置功能
• 常见应用软件，如噪声系数、相位噪声、EMI 发射、 矢量信号解调（VMA）和模拟解调
• 大量无线连通信号分析应用软件，如 LoRa CSS、 802.15.4 Zigbee、蓝牙 4.0/4.2 和蓝牙 5、WLAN 802.11a/b/g/j/p/n/af/ah；以及从 2G 到 4G 的传统 蜂窝通信制式

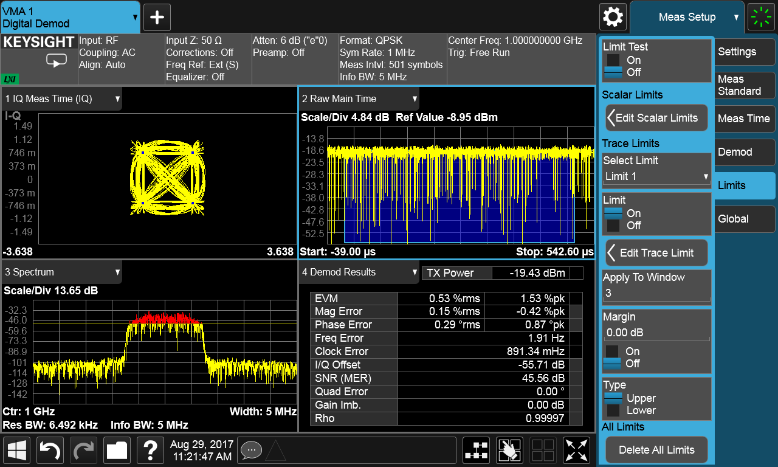

图 2. 通过 VMA 应用软件进行信号解调分析
在手动或远程操作环境下都能轻松使用
• 多点触控图形用户界面，10.6 英寸显示屏 • Powersuite（需要 N90EMPSMB 软件）涵盖常用的功率测量， 例如信道功率、PSD、OBW、ACP、CCDF、SEM、谐波、 杂散发射、射频脉冲功率和 TOI
• 具有 经 LXI-C 认证的 LAN 触发和时间同步功能
• I/O 接口选择：USB、100 Base-T LAN、GPIB
• 编程代码与 Agilent ESA 和 X 系列兼容，支持 IVI-COM
• 支持 BenchVue 软件（BV90001B）

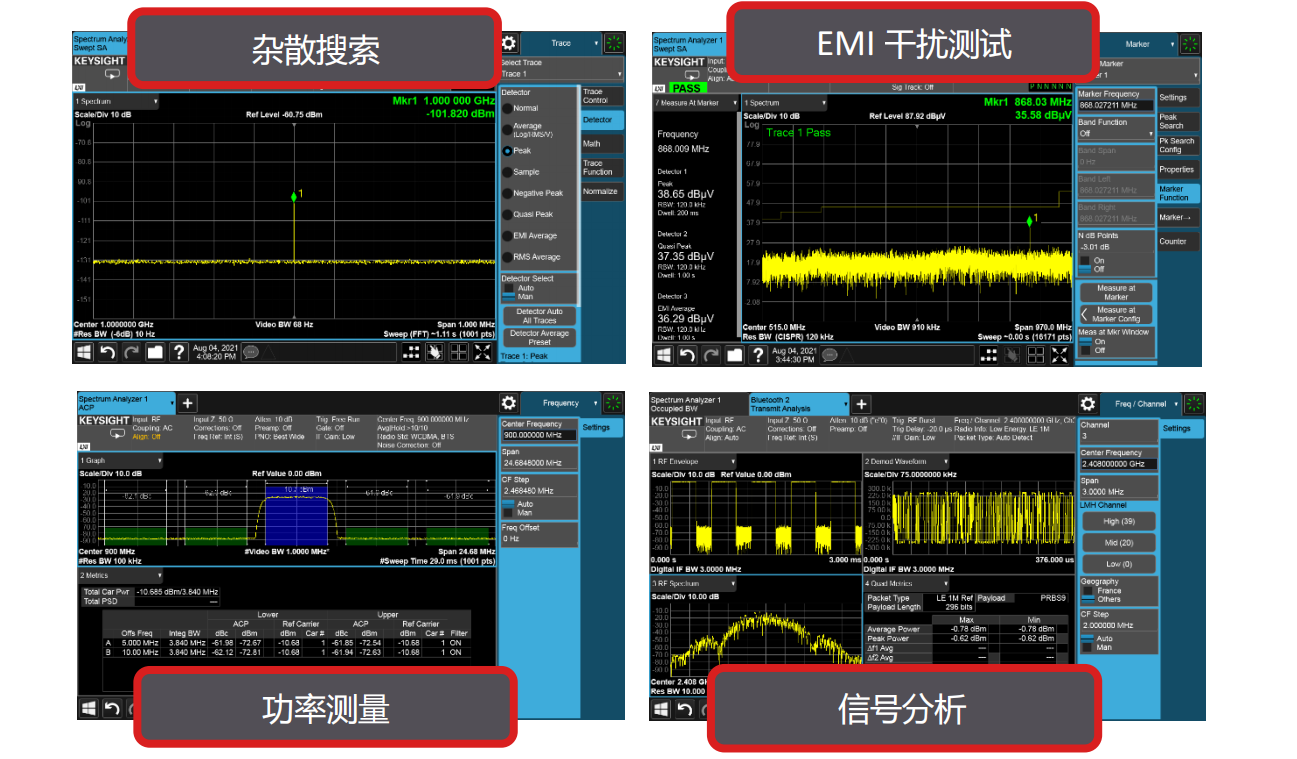

CXA 提供的常见测量
射频设计工程师的最终目标是确保射频发射机以正确的频率和足够的功率发射信号，同时不会因为功率 过大而对附近的其他电子器件造成干扰。例如，在无线发射机测试例中，您主要关注的是发射功率和频率 以及它们的准确度。您还需要关注那些可能对整个系统产生内部或外部干扰的谐波、杂散和失真。如果您 是负责设计无线器件、IoT 器件或医疗器件，那么需要根据特定无线标准对产品进行测试，确保您的器件 符合标准，满足所有技术指标要求
Keysight N9000B CXA 的基本用途是通用频谱分析仪，可以帮助您分析无线发射机的基本参数，例如 中心频率和漂移；输出功率或占用带宽；带内或带外杂散。
如果将 X 系列应用软件安装到 CXA 上，它就变成了一台灵活的信号分析仪，能够分析当今各种窄带无线 连通性制式，例如 LoRa、蓝牙、Zigbee、NB-IoT、WLAN 802.11 a/b/g/ j/p/n/af/ah 等信号，以及更多 自定义数字调制信号。N9000B CXA 信号分析仪标配 10 MHz 分析带宽，并可以选配最高 25 MHz 分析 带宽（选件 B25）
功率测量
CXA 可以帮助您轻松完成许多与发射机相关的功率测量。我们将这些测量放到了一键式 Powersuite （N90EMPSMB）软件中，它们包括：
• 信道功率（CHP）
• 占用带宽（OBW）
• 邻道功率（ACP）
• CCDF
• 射频脉冲功率
• 杂散发射
• SEM
• TOI
• 谐波

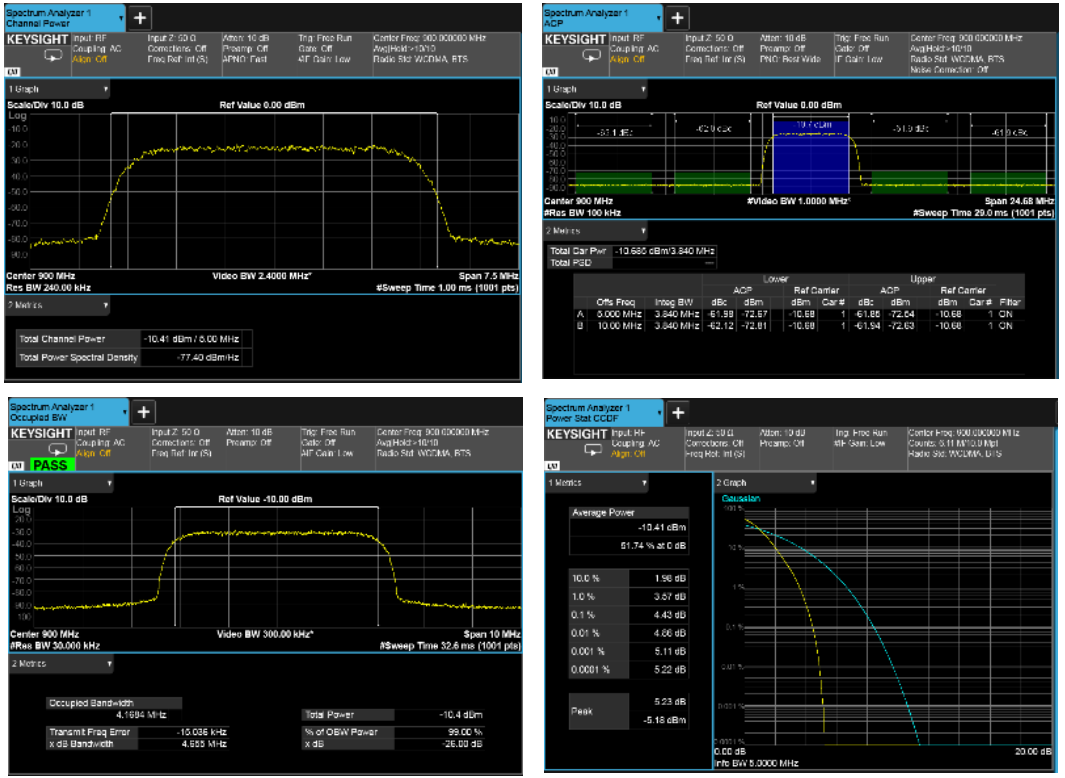

图 6. 在 CXA 上运行的 N90EMPSMB Powersuite 测量
N9000B CXA 信号分析仪 主要特性和功能
利用领先的信号分析工具，应对基本的信号表征
借助可选的内置跟踪发生器，可以执行经济高效的激励响应测量
X 系列测量应用软件添加重要功能
可以在研发和微波教育实验室中与培训套件结合使用，通过实践加深对理论知识的理解
N9000B CXA 信号分析仪 技术指标
频率 | 9 kHz 至 26.5 GHz |
| 频率选件 | 3, 7.5, 13.6, 26.5 GHz |
| 最大分析带宽 | 25 MHz |
| 带宽选件 | 10 MHz（标配），25 MHz |
| 1 GHz 时的 DANL | -163 dBm |
| 1 GHz 时，10 kHz 频偏处的相位噪声 | -110 dBc/Hz |
| 1 GHz 时，1 MHz 频偏处的相位噪声 | -130 dBc/Hz |
总体幅度精度 | ±0.5 dB |
| 三阶截获（TOI），1 GHz 时 | +17 dBm |
| 1 GHz 时的最大三阶动态范围 | 111 dB |
| 应用——通用 |
|
| 应用——蜂窝 |
|
| 应用——无线连通性 |
|
性能水平 | ◆◆◇◇◇◇ |
| 标准衰减器衰减范围 | 50 dB |
| 标准衰减器步进 | 10 dB |
| 触发 |
|
| 10 GHz 时的 DANL，不配备前置放大器 | -142 dBm/Hz |
| 可用应用 | 是 |
| 台式 | 是 |
各种频率范围可供选择：
N9000B-503 9 kHz至3 GHz
N9000B-507 9 kHz 至 7.5 GHz
N9000B-513 9 kHz 至 13.6 GHz
N9000B-526 9 kHz 至 26.5 GHz
扩展性能选件：
N9000B-FSA 2dB步进衰减器
N9000B-EDP 增强的测量显示包
N9000B-PFR 增强的频率参考
