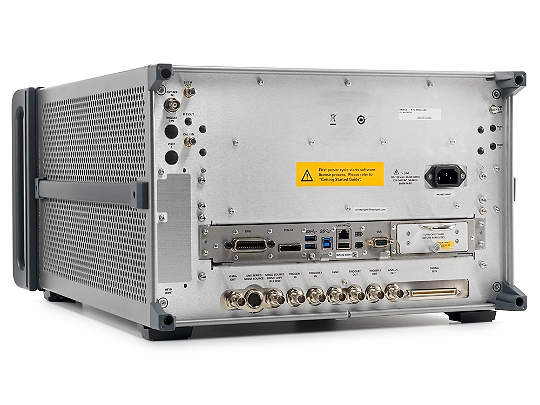

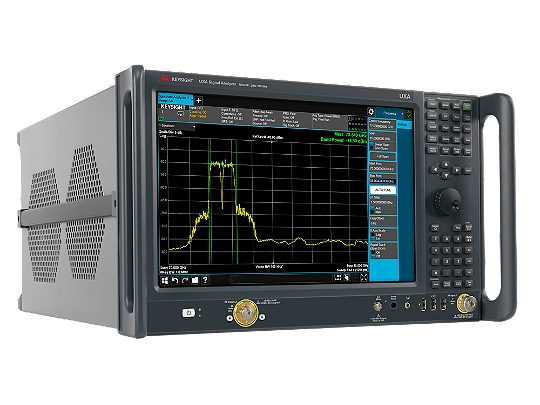

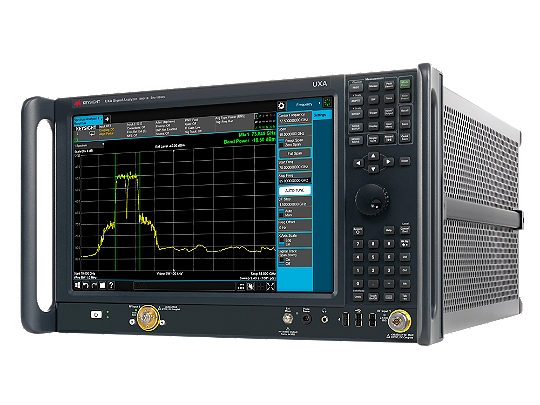

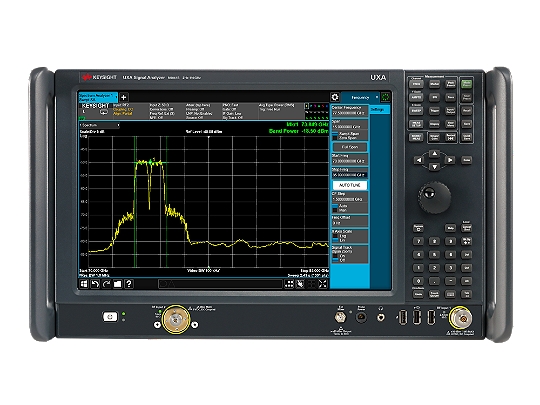

是德科技N9041B UXA 信号分析仪-云帆兴烨

型号:N9041B
凭借最低 -150 dBm Hz(> 50 GHz)的 DANL,可以捕获更低电平的杂散信号

产品描述

主要特性和功能

· 表征复杂的毫米波信号:5G、802.11、卫星、雷达

· 在高达 110 GHz 的频率范围内执行连续扫描

· 凭借最低 -150 dBm/Hz(> 50 GHz)的 DANL,可以捕获更低电平的杂散信号

· 简化对最新宽带信号的分析:1 GHz 全积分瞬时带宽;使用外部中频输出可达 5 GHz

频率

2 Hz 至 110 GHz

频率选件

90, 110 GHz, Mixers to 1.1 THz

标准衰减器衰减范围

70 dB

标准衰减器步进

2 dB

实时带宽选件

255 MHz

1 GHz 时的 DANL

-174 dBm

最大分析带宽

1 GHz

1 GHz 时,1 MHz 频偏处的相位噪声

-147 dBc/Hz

1 GHz 时,10 kHz 频偏处的相位噪声

-135 dBc/Hz

1 GHz 时,30 kHz 频偏处的相位噪声

-136 dBc/Hz

无杂散动态范围

78 dBc

三阶截获(TOI),1 GHz 时

+22 dBm

最大实时带宽

255 MHz

总体幅度精度

±0.19 dB

带宽选件

25 MHz standard, 40 MHz, 1 GHz

应用——蜂窝

· GSM/EDGE

· LTE/LTE-Advanced

· NB-IoT

· W-CDMA/HSPA/HSPA+

应用——通用

· 89600 VSA 软件

· 模拟解调

· 噪声系数

· 相位噪声

· 脉冲

· 实时频谱分析

· EMI

· MATLAB

· Vector Modulation Analysis

应用——无线连通性

· Bluetooth® (BR/EDR/LE4.2/5.0)

· Short Range Communications (ZigBee, Z-Wave)

· WLAN 802.11(a/b/g/j/p/n/ac/ad/af/ah/ax)

100% 截获概率的最短信号持续时间

3.517 µs

信掩比 > 60 dB 时的可检测信号持续时间

3.33 ns

显示视图

· 密度

· 频谱图

· 密度频谱图

· PvT(功率随时间的变化)频谱

· PvT(功率随时间的变化)频谱图

· PvT(功率随时间的变化)

触发

· FMT(频率模板触发)

· TQT(时间限定触发)

· 电平

· 射频猝发

· 线路

· 外置

· 周期

· Density

· Density Spectrogram

· PvT (Power vs Time)

· PvT (Power vs Time) Spectrogram

· Spectrogram

使用频率模板触发的应用软件

· 89600 VSA 软件

· 实时频谱分析仪

· Pulse Measurement Application
