是德N9010B频谱分析仪-云帆兴烨

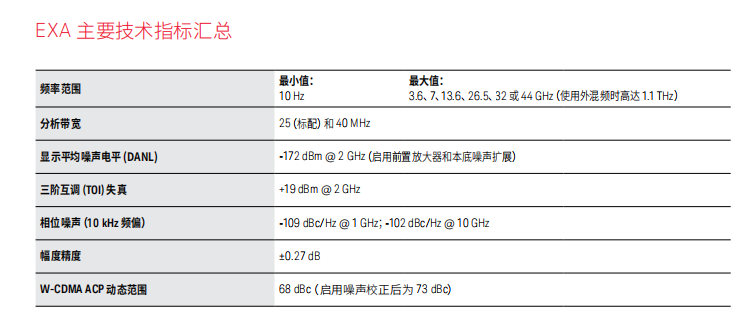

频率选件

3.6、7、13.6、26.5、32、44 GHz，使用混频器可达 1.1 THz

标准衰减器衰减范围

60 dB

标准衰减器步进

10 dB

实时带宽选件

无

1 GHz 时的 DANL

-172 dBm

最大分析带宽

40 MHz

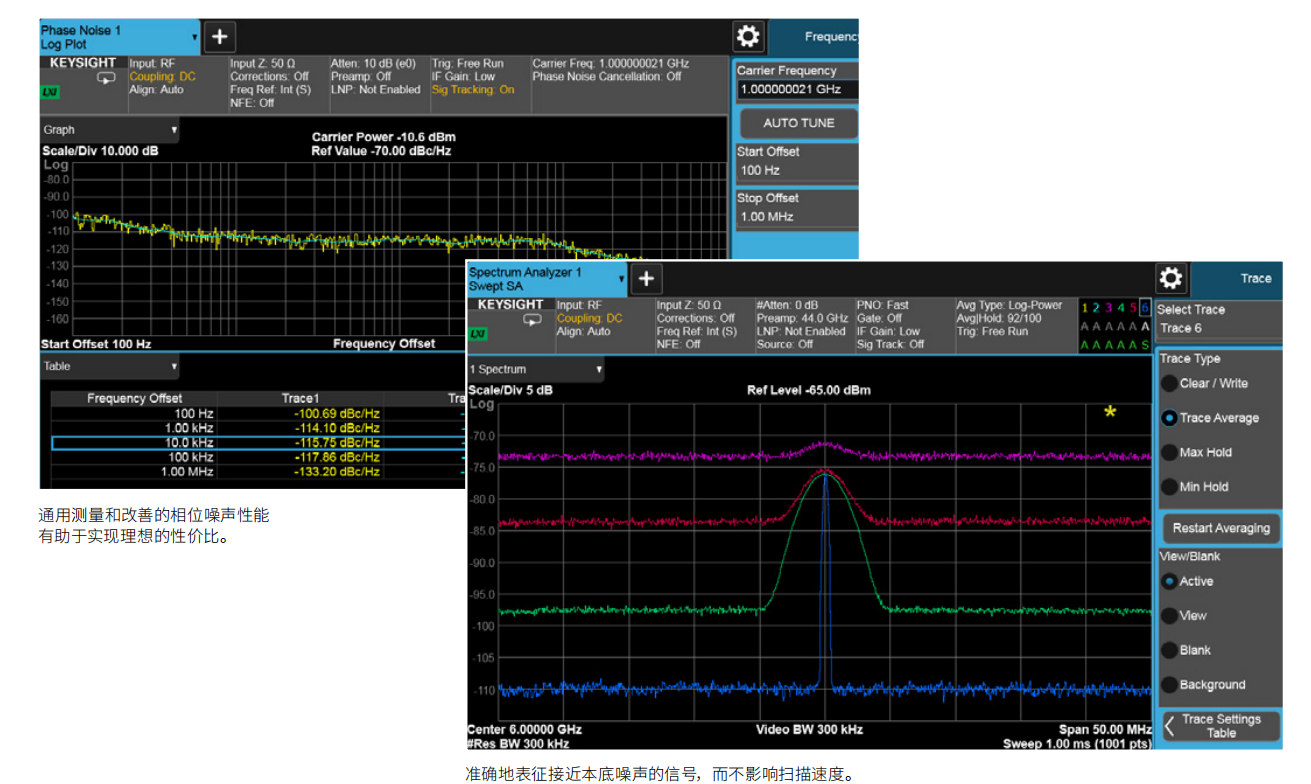

1 GHz 时，1 MHz 频偏处的相位噪声

-136 dBc/Hz

1 GHz 时，10 kHz 频偏处的相位噪声

-109 dBc/Hz

1 GHz 时，30 kHz 频偏处的相位噪声

-109 dBc/Hz

三阶截获（TOI），1 GHz 时

+18 dBm

总体幅度精度

±0.27 dB

带宽选件

标配 25，40 MHz

应用——蜂窝

• GSM/EDGE

• LTE/LTE-Advanced

• NB-IoT

• W-CDMA/HSPA/HSPA+

应用——通用

• 89600 VSA 软件

• 模拟解调

• 噪声系数

• 相位噪声

• 脉冲

• EMI

• MATLAB

• Vector Modulation Analysis

应用——无线连通性

• Bluetooth® (BR/EDR/LE4.2/5.0)

• Short Range Communications (ZigBee, Z-Wave)

• WLAN 802.11(a/b/g/j/p/n/ac/af/ah/ax)

触发

• 电平

• 射频猝发

• 线路

• 外置

• 周期

2 GHz 时的 DANL，不配备前置放大器

-150 dBm

10 GHz 时的 DANL，不配备前置放大器

-147 dBm
