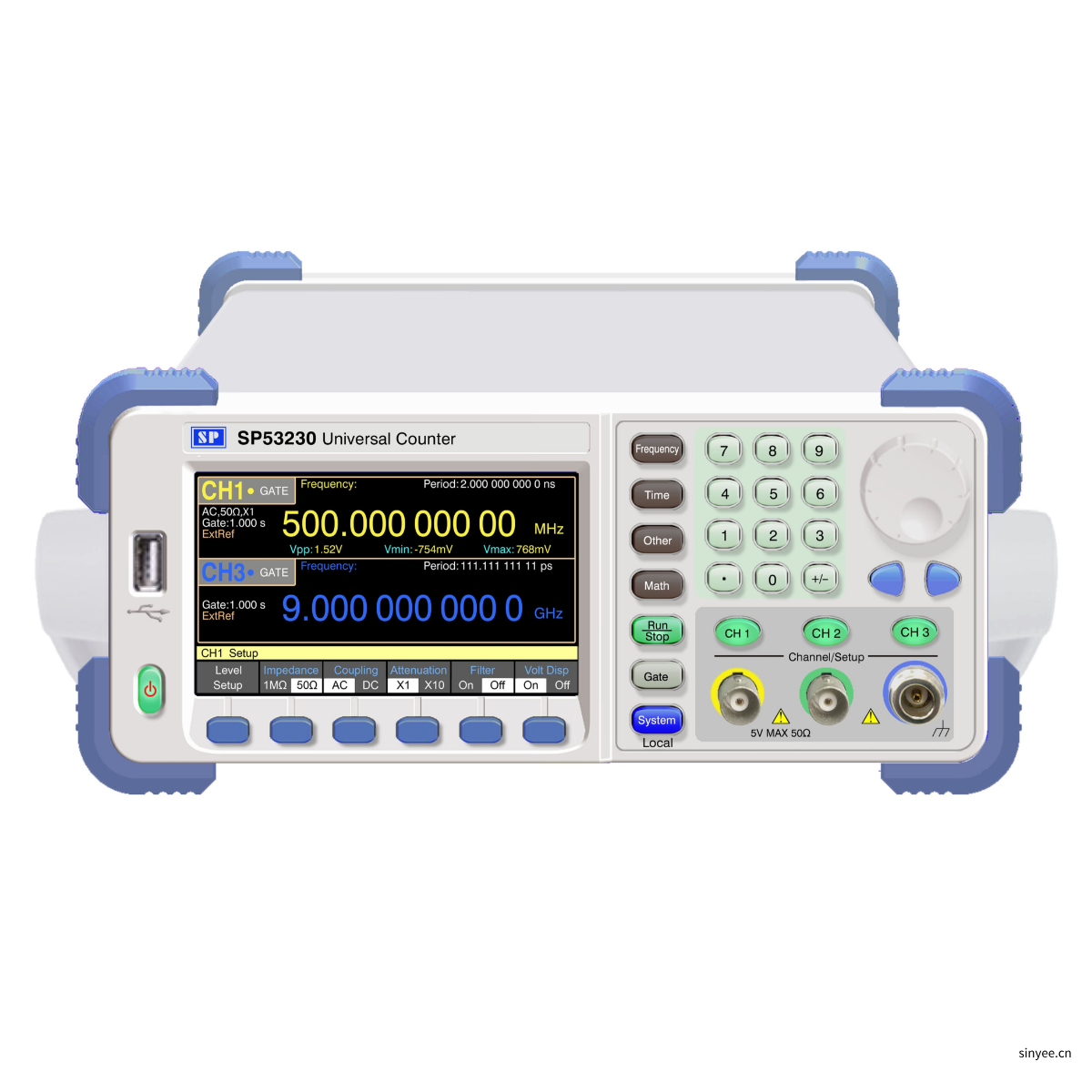

SP53230通用频率计数器11位双路0.14mHz~500MHz/1.5GHz/2.5GHz/3GHz/6GHz/9G

SP53230系列通用频率计数器是一款高精度测频测时仪器，且可双通道同时进行频率测量、周期测量、占空比测量、脉宽测量和计数。它们以高性能的单片机为核心，进行功能控制、测量时序控制、数据处理和结果显示。采用倒数计数技术和拟合算法技术，实现全范围内的高精度测量。除了具有频率、周期、时间间隔、脉宽、占空比、相位、计数等测量功能外，还有多次平均、最大值、最小值、标准偏差、阿仑方差和标定函数等测量运算功能，以及标尺、直方图和趋势图等图形显示功能。仪器带有外触发外闸门功能，计数功能时外闸门可以设置闸门起止沿为相同或相反。该机性能稳定，功能齐全，测量范围宽，灵敏度高，动态范围大，精度高，体积小，使用方便可靠。在工业生产、科研计量等领域有着广泛的用途，是传统电子计数器理想的更新换代产品。

特点：

■  采用TDC方式，测频分辨率可达每秒11位，测时分辨率50ps。

■  可以对两个通道的信号同时进行频率测量、周期测量、占空比测量、脉宽测量或计数。

■  可对一路信号进行无间隔测量。

■  采用高性能单片机、大规模集成电路和FPGA器件，仪器可靠性高。

■  通道3频率测量最高可达9GHz。

■  能够测量单次时间间隔和单次脉冲宽度。

■  具有限制检查功能和数学运算功能。

■  具有标尺、直方图和趋势图图形显示功能。

■  具有多次平均、最大值、最小值、标准偏差、阿仑方差和5种标定函数统计运算功能。

■  计数测量具有固定闸门内计数功能和手动操作计数功能。

■  计数器可存储10个测量状态。

■  标配RS232通用串行接口、USB DEVICE接口和LAN接口。

■  标配USB Host接口，可以将测量数据直接写入U盘。

■  选配Centronics标准打印机接口。

■  选配IEEE488（GPIB）通用程控接口。

■  4.3英寸彩色TFT LCD显示屏，界面友好直观，支持中英文界面。
