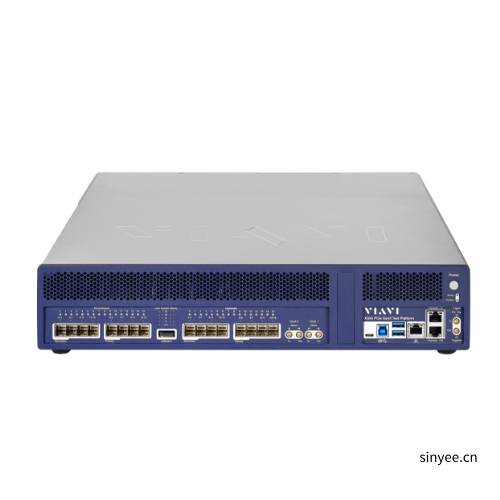

VIAVI Xgig 5P16 PCIe5.0分析仪/协议训练器/干扰器平台

  利用 Xgig® 5P16 这个系统平台，可对位于所有协议栈层的 PCIe 第 5 代协议流量同时进行协议分析。本产品支持链路和 事务测试、分析和高级调试，链路速度高达 32 GTps，带宽高 达 16 通道。
  Xgig 5P16 分析系统是 VIAVI 协议测试产品系列中最新增加的   PCI Express 5.0 分析仪测试工具。通过提供多链路 PCIe 支持， VIAVI 允许多达四个用户同时访问四个链路中的一个，进一步 降低了客户的总体拥有成本。当今复杂的多协议环境需要与以太网、SAS 和光纤通道等其    他接口进行集成分析。Xgig 5P16 与其他专为这些协议设计的 VIAVI 协议分析仪连接，以提供时 间相关的多协议视图。
  Xgig 5P16 机箱配备 256GB 内存，其中 128GB 用于上行 流量捕获，128GB 用于下行流量捕获。机箱提供了高级 PCIe、NVMe 和 CXL 级触发器和搜索功能，旨在缩短调试和 解决问题的时间。其他功能包括：接口适配卡自动调谐、配置 空间查看器、PCIe 链路性能测量、轨线视图数据包压缩，以 及边带信号触发器。

主要特性

■  32GTps 的 PCIe 5.0 数据速率操作。与其他 PCIe 数据速率 2.5、5.0、8.0 和 16 GTps 完全兼容。

■  最高 16 通道的链路宽度，包括 1、2、4、8 通道。

■  256 GB 内存（128 GB 上行及 128 GB 下行）。

■  为一次进行多种类型 Trace 捕获备有内存分割

■  主机与客户端连接，可用于远程调试（使用以太网）或本地调试（使用 USB）。
■  支持完整的分析仪功能以及协议训练器或干扰器操作

■  SMB 捕获和触发器或实现 NVMe 管理接口 (NVMe-MI) 观测。

■  允许在多个用户同时使用的情况下同时捕获多条链路。

■  可对所有协议栈层上的所有 PCIe、NVMe 和 CXL 流量进行解码，包括 TLP、DLLP 和 PHY 层数据包。

■  灵活的触发器事件包括训练序列、有序集、队列对、PRP、SGL、SMB 等

■  可将最多四个 Xgig 机箱的捕获级联到单一轨线视图中。

■  全面支持 PCI Express LTSSM 分析。

■  现场可更换电源。
■  尺寸（宽 x 高 x 深）：17.2 x 16.8 x 3.2 英寸； 43.7 x 42.7 x 8.1 厘米
■  重量：25.4 磅；11.5 千克
■  电源：100 – 240 VAC，最高 900W

■  LED 可快速指明电源和链路状态。

■  包括一年硬件和三年软件保修。

■  与 VIAVI Xgig 软件工具套件配合使用：Trace Control、Trace View、Expert™、Serialytics™。

■  支持多种接口适配卡（CEM、U.3 等）。

应用

■  提供全速数据捕获和错误注入，可对 PCIe 协议进行详细的功能和性能分析

■  用于 IC 开发、调试和验证、子系统和系统级测试、固件和驱动程序开发和验证以及性能分析

优势

■  在同一平台上支持完整的分析仪功能以及协议训练器或干扰器操作，使用户能够经济高效地配置设备，以最大限度地满足其个人和特定需求。

■  平台支持分支，支持多个用户同时捕获多条链路，而辅助端口允许多机箱操作

■  接口适配卡自动调谐可缩短设置时间

■  链接和事务测试、分析和高级调试，提供旨在缩短问题解决时间的触发和搜索功能
