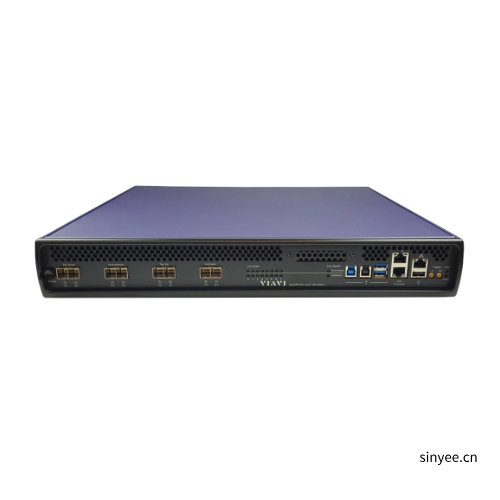

VIAVI Xgig 5P8 PCIe5.0分析仪 / 协议训练器 / 干扰器平台

  Xgig® 5P8 平台在堆栈的所有层为 PCIe 第五代流量提供协议分析。它支持最高 8 通道的链路宽度和最高 32 GT/s 的链路速度。
  Xgig 5P8 协议分析仪提供 PCIe 协议分析、协议训练器和干扰功能，扩展了 VIAVI 协议分析产品系列。通过提供多链路支持，VIAVI 允许多个用户同时访问机箱，进一步降低了客户的总拥有成本。当今复杂的多协议环境需要与以太网、SAS 和光纤通道等其他接口进行集成分析。Xgig 5P8 与其他专为这些协议设计的 VIAVI 协议分析仪连接，以提供时间相关的多协议视图。

  Xgig 5P8 机箱配备 128GB 内存，其中 64GB 用于上行流量捕获，64GB 用于下行流量捕获。该机箱提供了高级 PCIe 和 NVMe 级触发器和搜索功能，旨在缩短调试和解决问题时的停机时间。接口适配卡自动调谐极大地简化和加快了系统的使用，并能实现可重复的捕获结果。
  其他功能包括配置空间查看器、PCIe链路性能测量工具、 跟踪视图中的数据包压缩功能，以及针对 PERST#、 PEDET#、 PEWAKE#和 CLKREQ#的边带信号触发功能。前 面板上的多色LED灯可显示链路速度、通道宽度及信号质 量。

应用

■  VIAVI 5P8 硬件机箱和配套的 Xgig 软件工具支持最新的 PCIe 5.0和 NVMe 规格。

■  分析将提醒用户 PCIe 堆栈每一层的所有协议错误，包括 LTSSM 查看器中的状态和子状态级错误。

■  购买 5P8 平台时，必须选择合适的分析仪、协议训练器和干扰器许可证以及接口适配卡，以满足您的特定应用要求。

主要特性

■  32 GT/s 的 PCIe 5.0 数据速率操作。与其他 PCIe 数据速率 2.5、5.0、8.0 和 16.0GTps 完全兼容

■  高达 8 通道的链路宽度

■  128GB内存（上行链路64GB，下行链路64GB）

■  为一次进行多种类型 Trace 捕获备有内存分割

■  允许多个用户同时进行双链路、双端口捕获

■  主机-客户端连接可用于远程调试（使用以太网）或本地调试（使用 USB）

■  可对所有协议栈层上的所有 PCIe 和 NVMe 流量进行解码，包括 TLP、DLLP 和 PHY 层逻辑子块

■  触发器和搜索事件包括训练序列、有序集、队列对、PRP、分散/集中列表 (SGL) 等

■  可将最多 4 个 Xgig 捕获级联到单一轨线视图中

■  全面支持 LTSSM 分析

■  可在现场更换模块化风扇和电源组件

■  尺寸（宽 × 深 × 高）：17.0 × 14.5 × 2.3 英寸； 43.2 x 36.8 x 5.8 cm

■  重量：15磅；6.8千克

■  电源：100–240 VAC，最大功率450 W

■  LED 可快速指明电源和状态

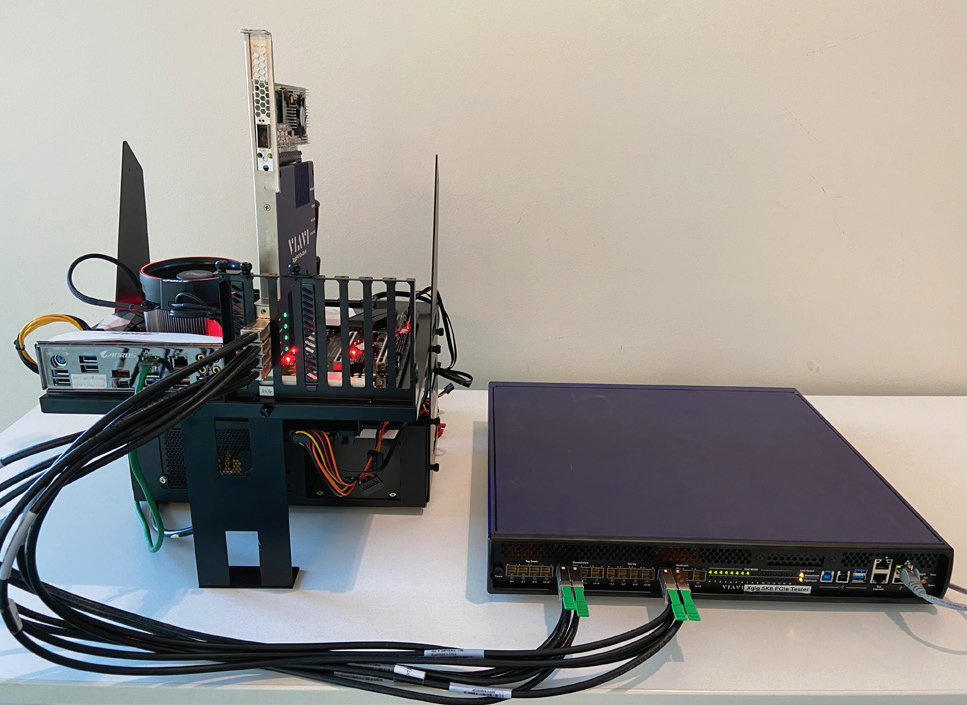

■  兼容Gen4插槽扩展器，适用于CEM插槽、Flying Lead探针、U.2（SFF -8639）、M.2、OCulink等接 口类型。

■  与 VIAVI Xgig 软件工具套件配合使用：Trace Control、Trace View、Expert™、Serialytics™
