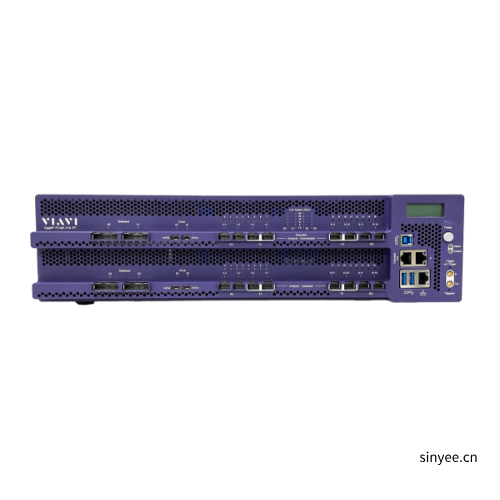

VIAVI Xgig 6P16 PCIe6.0分析仪/协议训练器

用于 PCI Express® 6.0 的 VIAVI Solutions Xgig® 16 通道协议训练器为 Xgig PCIe 产品组合带来了下一代高速 64GT/s 测试能力。 协议训练器也是用于调试疑难协议通信问题的有用工具，因为它能够提供对 PCIe 6.0、CXL 和 NVMe 数据流量的全面、位级、可重复的控制。该分析仪允许详细查看主机和端点设备之间 PCIe FLIT 模式、非 FLIT 模式、CXL 和 NVMe。协议训练器和分析仪功能通过多功能机箱和专用分析仪或协议训练器接口适配卡提供。

优势

■  完全集成的分析仪/协议训练器支持各种测试条件

■  支持捕获和解码最复杂的 PCIe、CXL 和 NVMe 测试案例

■  在分析和调试协议问题方面具有最大的灵活性

■  强大的图形控制界面提供快速状态信息和快速测试用例设置

■  优化 PCIe6 的信号完整性

■  上市更快，更早获得收入

■  降低工程成本


应用

■  分析仪允许详细查看主机和端点设备之间的流量，支持 PCIe FLIT 模式、非 FLIT 模式、CXL 和 NVMe 规范

■  允许捕获和分析协议训练器与其链路合作伙伴之间的流量

■  协议训练器模拟根复合体 (RC) 或端点 (EP) 设备的操作

■  支持超大规模计算和其他提供商所需的高性能计算和人工智能等带宽密集型应用


特点

■  最高支持 64GT/s PAM4、PCIe 6.0 数据速率运行

■  向下兼容 PCIe 1.0、2.0、3.0、4.0 和 5.0，数据速率为 2.5、5.0、8.0、16 和 32GT/s NRZ

■  支持 1、2、4、8 和 16 通道的链路宽度

■  64GB 总内存（32GB 上行捕获和 32GB 下行捕获）

■  尺寸：600 毫米 x 440 毫米 x 110 毫米

■  额定功率：100-240 VAC，50/60 Hz， 15 A，1500 W

■  用户可以设置协议训练器链路速率和宽度，并控制其他速率的转换

■  完全集成的分析仪/协议训练器支持各种测试条件

■  支持新的 PCIe FLIT 模式、FEC 和 TS0 有序集

■  带历史记录日志的 LTSSM 状态跟踪器

■  用户可以定义和保存自定义测试配置

■  脚本 API 允许创建复杂的、用户定义的测试用例

■  VIAVI Xgig 工具套件（包括 Trace Control、Expert 和 Serialytics）提供支持
