VIAVI Xgig 4K16 PCIe4.0xiey分析仪 / 干扰器平台

面向 PCI Express 4.0 的 Xgig 4K16 协议分析器/干扰器平台是一个单一平台，支持在堆栈的所有层对 PCIe 第四代协议流量进行同步协议分析和错误注入。它支持链路速度分别为 2.5 GT/s、5.0 GT/s、8.0 GT/s 和 16 GT/s 的 x1、x2、x4、x8 和 x16 数据通路宽度。Xgig 4K16 是 VIAVI 协议产品系列中新增的 PCI Express 4.0 分析仪和干扰器测试工具。

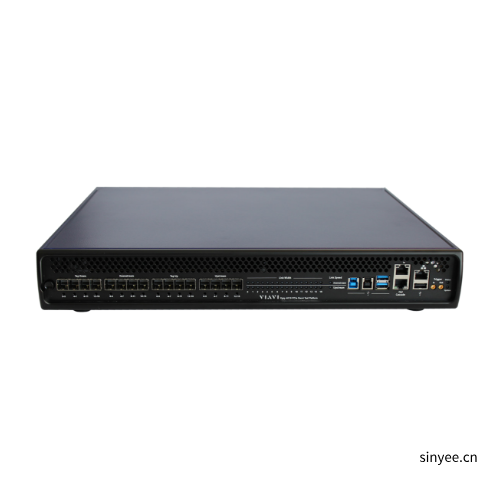

前面板上的多色 LED 指示链路速度、通道宽度和信号质量。在当今需要对诸如以太网、SAS 和 FC 等其他接口进行集成分析的复杂多协议环境中，Xgig 4K16 PCIe 分析仪可与为这些协议设计的其他 VIAVI 协议分析仪连接，提供时间相关多协议视图。

Xgig 4K16 PCIe 4.0 协议分析仪/干扰器机箱配备 128 GB 内存，其中 64 GB 用于上行流量捕获，64 GB 用于下行流量捕获。机箱提供了高级 PCIe 和 NVMe 触发器和搜索功能，旨在缩短调试和解决问题时的停机时间。软件和固件支持最新的 PCIe 和 NVMe 规范，可将 PCIe 协议栈每一层的所有错误通知用户，其中包括 LTSSM 查看器内的状态级和子状态级错误。Xgig PCI Express 协议分析仪的其他功能包括：接口适配卡自动调谐、PCIe 和 NVMe 设备和地址、配置空间查看器、PCIe 链路性能测量、跟踪视图数据包压缩，以及 PERST#、PEDET#、PEWAKE# 和 CLKREQ# 的边带信号触发器。

Xgig 4K16 PCIe 协议分析仪配备整套接口适配卡和探针，可支持所有 PCIe 和 NVMe 连接器接口，包括新增的 x8 和 x16 焊入式悬空引线探针。Xgig 4K16 使用时间同步的数据包跟踪视图，支持随 PCIe 或 NVMe 数据包一起显示 SMBus 捕获。
有关详细信息，请联系云帆兴烨销售代表

Xgig 4K16 PCI Express 4.0 协议分析仪/干扰器的主要特性

■  接口适配卡：x8 和 x16 插槽、x4 悬空引线箱、x4 M.2、x4 U.2（在双端口中可用）以及 x16 SFF-8644

■  16 GT/s 的 PCIe 4.0 数据速率操作。与其他 PCIe 数据速 率 2.5、5.0 和 8.0 GT/s 完全兼容
■  最高 16 通道的链路宽度，包括 1、2、4、8 通道

■  配备 128GB 内存的 1U+ 机箱（64GB 上行及 64GB 下行）

■  为一次进行多种类型 Trace 捕获备有内存分割

■  主机与客户端连接，可用于远程调试（使用以太网）或本地调试（使用 USB）

■  SMB 捕获和触发器或实现 NVMe 管理接口 (NVMe-MI) 观测

■  可使用一个接口适配卡在单一机箱上同时进行分析和干扰

■  分接端口允许 AJ-A 配置干扰

■  可对所有协议栈层上的所有 PCIe 和 NVMe 流量进行解码，包括 TLP、DLLP 和 PHY 层逻辑子块

■  触发器和搜索事件包括训练序列、有序集、队列对、PRP、分散/集中列表 (SGL)、SMB 等

■  机箱上的TAP上下行端口允许配置分析-错误注入-分析模式（AJA）

■  可将最多 4 个 Xgig 捕获级联到单一视图中

■  全面支持 PCI Express 的 LTSSM

■  可在现场更换模块化风扇和电源组件

■  LED 可快速指明电源和状态

■  尺寸 (W x D x H)：17.0 x 14.5 x 2.3 英寸； 43.2 x 36.8 x 5.8 厘米

■  重量：15 磅；6.8 千克

■  电源：100 – 240 VAC，最高 450W

■  便携、轻巧且可独立使用

■  Xgig 4K16 PCI Express 4.0 协议分析核销/干扰器的一年硬件和三年软件保修
